Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique M5x65 |
3x |
4 Nm |
|
GM2 |
Vis à tête cylindrique M5x45 |
1x |
4 Nm |
|
GM4 |
Vis à tête cylindrique M5x60 |
3x |
4 Nm |
|
GM4 |
Vis à tête cylindrique M5x50 |
1x |
4 Nm |
|
GM6 |
Vis à tête cylindrique M8x110 |
3x |
15 Nm |
|
GM6 |
Vis à tête cylindrique M8x60 |
1x |
15 Nm |
|
GM8 |
Vis à tête cylindrique M10x95 |
3x |
20 Nm |
|
GM8 |
Vis à tête cylindrique M10x50 |
1x |
20 Nm |
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique M6x85 |
3x |
7 Nm |
|
GM4 |
Vis à tête cylindrique M6x105 |
3x |
7 Nm |
|
GM6 |
Vis à tête cylindrique M8x110 |
3x |
18 Nm |
|
GM8 |
Vis à tête cylindrique M10x140 |
3x |
25 Nm |
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique M6x105 |
1x |
7 Nm |
|
GM4 |
Vis à tête cylindrique M6x105 |
1x |
7 Nm |
|
GM6 |
Vis à tête cylindrique M8x110 |
1x |
10 Nm |
|
GM8 |
Vis à tête cylindrique M10x110 |
1x |
10 Nm |
|
|
|

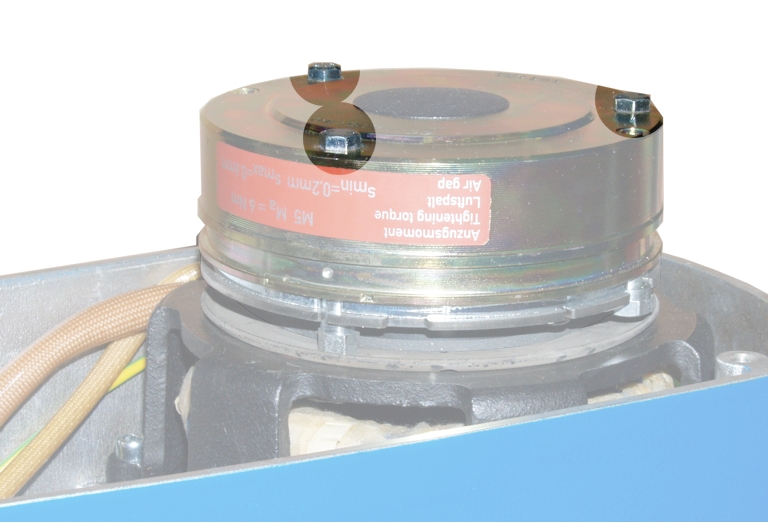

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis hexagonale M4x45 |
3x |
3 Nm |
|
GM4 |
Vis hexagonale M5x55 |
3x |
6 Nm |
|
GM6 |
Vis hexagonale M6x65 |
3x |
10 Nm |
|
GM8 |
Vis hexagonale M6x65 |
3x |
10 Nm |
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique M5x20 |
3x |
4 Nm |
|
GM4 |
Vis à tête cylindrique M5x20 |
4x |
4 Nm |
|
GM6 |
Vis à tête cylindrique M8x25 |
4x |
18 Nm |
|
GM8 |
Vis à tête cylindrique M10x30 |
4x |
25 Nm |
─ Dans le cas des palans à chaîne GM2 et GM4, la plaque d'arrêt du boulon est également vissée au point d'attache de la chaîne avec la vis à tête cylindrique située en bas à gauche.
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique avec écrou autobloquant M6x30 |
2x |
10 Nm |
|
GM4 |
Vis à tête cylindrique avec écrou autobloquant M8x35 |
2x |
25 Nm |
|
GM6 |
Vis à tête cylindrique avec écrou autobloquant M10x45 |
2x |
36 Nm |
|
GM8 |
Vis à tête cylindrique avec écrou autobloquant M12x75 |
2x |
49 Nm |
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM2 |
Vis à tête cylindrique avec écrou autobloquant M6x25 |
2x |
10 Nm |
|
GM4 |
Vis à tête cylindrique avec écrou autobloquant M6x25 |
2x |
10 Nm |
|
GM6 |
Vis à tête cylindrique avec écrou autobloquant M6x45 |
2x |
12 Nm |
|
GM8 |
Vis à tête cylindrique avec écrou autobloquant M8x50 |
2x |
30 Nm |
|
|
─ Vis à tête cylindrique M5x10
─ 3 Nm
─ Une vis à tête cylindrique séparée destinée à la plaque d'arrêt existe uniquement sur le palan à chaîne GM6.
─ Dans le cas des palans à chaîne GM2 et GM4, la plaque d'arrêt est vissée avec la vis à tête cylindrique du bloc support côté frein située en bas à gauche.
─ Dans le cas du palan à chaîne GM8, le point d'attache de la chaîne a une structure différente et ne nécessite pas de plaque d'arrêt.
