Démontage du réducteur



Un démontage du réducteur peut s'avérer nécessaire pour des travaux de réparation ou de remplacement.



Retrait du bac à chaîne



boulon



bac à chaîne

*   Détacher les clips de sécurité SL (1 ou 2) du boulon.

*   Maintenir le bac à chaîne et retirer le boulon (1 ou 2).

*   Retirer le bac à chaîne.





Ouverture du palan à chaîne

écrou à baïonnette

couvercle du moteur

*   Desserrer les écrous à baïonnette.

*   Retirer le câble de connexion et le câble de commande.

*   Dévisser le couvercle du moteur pour le retirer du boîtier.

●   Les vis à tête cylindrique sont sécurisées par des joints toriques et ne tombent donc pas du couvercle du moteur.

*   Retirer les prises femelles du moteur de levage et du frein de la commande qui se trouve dans le couvercle du moteur.





Uniquement pour fin de course de levage électronique

Cette opération est valable uniquement si la platine du fin de course est visible dans le boîtier :

boîtier



platine du fin de course







Démonter le fin de course de levage



platine du fin de course



vis à tête cylindrique avec gousset M5x10

*   Retirer le connecteur de la platine de fin de course.

*   Dévisser les 3 vis à tête cylindrique avec gousset M5x10.

*   Retirer la platine de fin de course du palan à chaîne.





Le support magnétique du fin de course de levage est fixé par vissage avec l'arbre de sortie du réducteur. Il doit être dévissé, sans quoi il détruirait les composants lors du retrait du réducteur.



support magnétique



*   Dévisser le support magnétique.







Retrait du guide-chaîne



Uniquement pour GM2



vis d'arrêt







vis à tête cylindrique

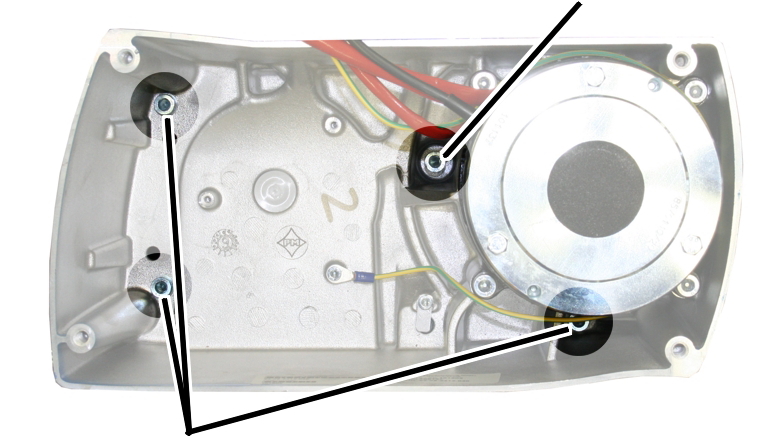

*   Dévisser les 3 vis à tête cylindrique.

*   Ne pas desserrer la vis d'arrêt.

* Elle assurera plus tard le réducteur afin d'éviter qu'il ne tombe.





Uniquement pour GM4



vis d'arrêt



vis à tête cylindrique

*   Dévisser les 3 vis à tête cylindrique.

*   Ne pas desserrer la vis d'arrêt.

* Elle assurera plus tard le réducteur afin d'éviter qu'il ne tombe.





Uniquement pour GM6





vis d'arrêt

vis à tête cylindrique

*   Dévisser les 3 vis à tête cylindrique.

*   Ne pas desserrer la vis d'arrêt.

* Elle assurera plus tard le réducteur afin d'éviter qu'il ne tombe.





Uniquement pour GM8



Conseil :

Le guide-chaîne, la chaîne et le réducteur du palan à chaîne sont très lourds. Pour cette raison, décrocher le palan à chaîne et démonter le guide-chaîne à plat.



vis à tête cylindrique



vis d'arrêt

*   Dévisser les 3 vis à tête cylindrique.

*   Ne pas desserrer la vis d'arrêt.

* Elle assurera plus tard le réducteur afin d'éviter qu'il ne tombe.







Warnung Vorsicht

Attention, risque de blessures !

Lorsque l'on retire le réducteur, le guide-chaîne tombe et peut blesser des personnes. Maintenir ou fixer le guide-chaîne !



réducteur

boîtier

guide-chaîne



*   Maintenir le guide-chaîne.

*   Retirer le réducteur du boîtier.

*   Le réducteur est assuré par la vis d'arrêt et il n'est pas nécessaire de l'extraire complètement.

*   Le guide-chaîne est maintenant détaché.

●   Retirer par le bas le guide-chaîne complet du boîtier.





Retrait du réducteur

vis d'arrêt



*   Dévisser la vis d'arrêt.

●   Le réducteur est maintenant détaché.

*   Retirer le réducteur.
