Solo con interruptor electrónico de fin de carrera de elevación
El referenciado del interruptor fin de carrera de elevación es un proceso básico que no tiene nada que ver con la fijación de los puntos de conmutación superior e inferior, sino que se convierte en punto de referencia para todos los puntos de conmutación.
El punto de referencia vieje fijado de fábrica. Deberá ser fijado de nuevo cuando se sustituyan la cadena y la nuez de arrastre de cadena.
Los puntos de conmutación guardados no necesitan reintroducirse tras el referenciado.
Los puntos de conmutación guardados se deducen del punto de referencia. Por ello, el punto de referencia debería estar siempre en el mismo lugar (trócola o aparejo del gancho justo debajo de la carcasa).
Y que todos los puntos de conmutación dependen del punto de
referencia, pueden también corregirse al mismo tiempo mediante un punto de
referencia igualmente desplazado.
|
Resumen de referenciar el interruptor de fin de carrera de elevación: (Descripción detallada a continuación) ─ Desconectar el polipasto de cadena, esperar 30 segundos y volver a conectarlo. Solo con botonera con botón de aprendizaje: mantener pulsado el botón de aprendizaje durante 5 segundos. ABURemote AC con aprendizaje: Pulsar la tecla de acceso rápido de aprendizaje (T con flecha) durante 5 segundos. ─ Alcanzar el punto de referencia. Debería estar todo lo más arriba posible, sin que el gancho toque la carcasa. ─ La última orden de movimiento antes del aprendizaje debe haber sido con el botón de "Elevación". ─ Solo con módulo de aprendizaje: Extraer la botonera y enchufar el módulo de aprendizaje, esperar 5 segundos, desenchufar el módulo de aprendizaje y volver a conectar la botonera. Solo con botonera con botón de aprendizaje: mantener pulsado el botón de aprendizaje durante 5 segundos. ABURemote AC con aprendizaje: Pulsar la tecla de acceso rápido de aprendizaje (T con flecha) durante 5 segundos.
|
Apagar y encender el polipasto de cadena
|
| |
|

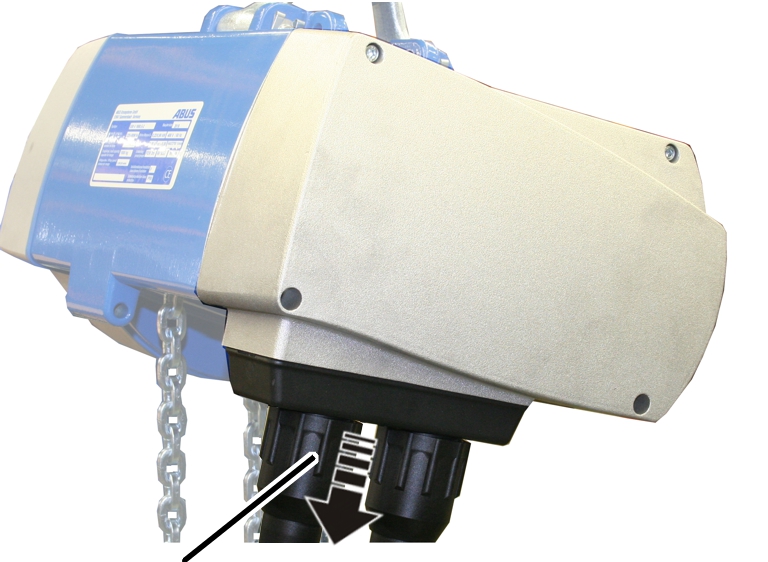

Cable de conexión |
|
Soltar la tuerca de bayoneta y
extraer el cable de conexión.
o:
Desconectar el polipasto de cadena por el interruptor de conexión a la red.
Esperar al menos 30
segundos.
Insertar el cable de
conexión.
o:
Encender el polipasto de cadena mediante en interruptor de conexión a la red.
Realizar el aprendizaje
|
Cable de la botonera |
Tuerca de bayoneta |
|
| |
|
Módulo de aprendizaje |
Tiempo de espera mediante la función deseada |
Solo con módulo de aprendizaje:
soltar la tuerca de bayoneta y extraer la botonera.
Conectar el módulo de
aprendizaje al cable de la botonera, pulsar y mantener pulsado el botón de
aprendizaje en la botonera o pulsar y mantener pulsado la tecla de acceso rápido
el botón de aprendizaje (T con flecha) en el ABURemote AC.
Esperar al menos 5 segundos o
más de 30 segundos:
─ Con un tiempo de espera de 5 a 29 segundos, se referencia el interruptor fin de carrera de elevación y se conservan los puntos de conmutación almacenados.
─ Con un tiempo de espera superior a 30 segundos, se referencia el interruptor fin de carrera de elevación. También se borran todos los puntos de conmutación almacenados.
Extraer el módulo de aprendizaje
y soltar el botón de aprendizaje de la botonera o la tecla de acceso rápido de
aprendizaje (T con flecha).
● Se ha iniciado el referenciado (con o sin borrado de los puntos de conmutación). Continuar con los pasos siguientes.
Enchufar la botonera
|
Cable de la botonera |
Acoplamiento de bayoneta |
|
| |
|
Pulsador de paro de emergencia |
Botonera |
Solo con módulo de aprendizaje:
enchufar la botonera.
Solo con módulo de aprendizaje:
desbloquear el pulsador de paro de emergencia.

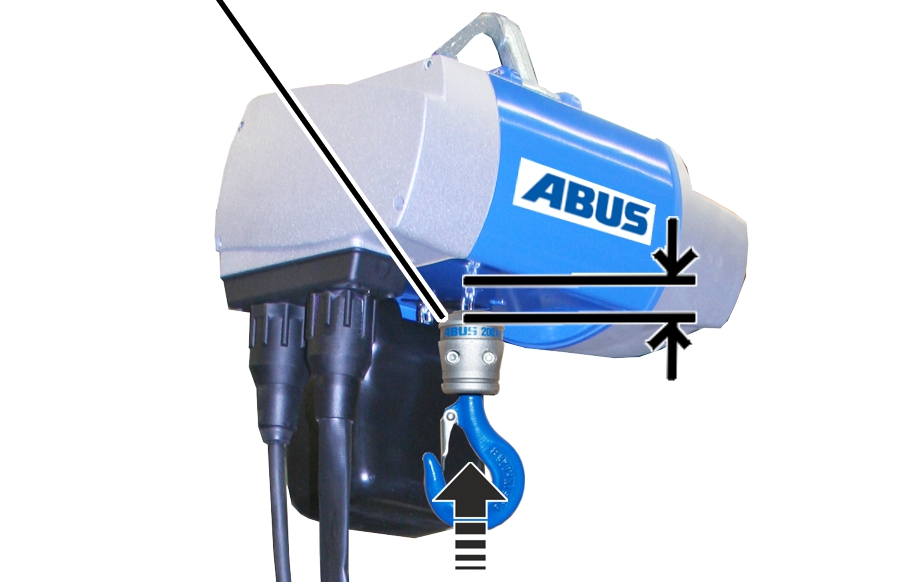

Alcanzar el punto de referencia
|
Aparejo del gancho o trócola |
|
|
| |
Desplazar el gancho todo lo
posible hacia arriba para el punto de referencia, sin que la trócola o el
aparejo del gancho toquen la carcasa.
Pulsar al final brevemente el
botón de "Elevación".
Antes del aprendizaje hay que pulsar brevemente el botón de "Elevación" si hay que programar el punto de referencia.

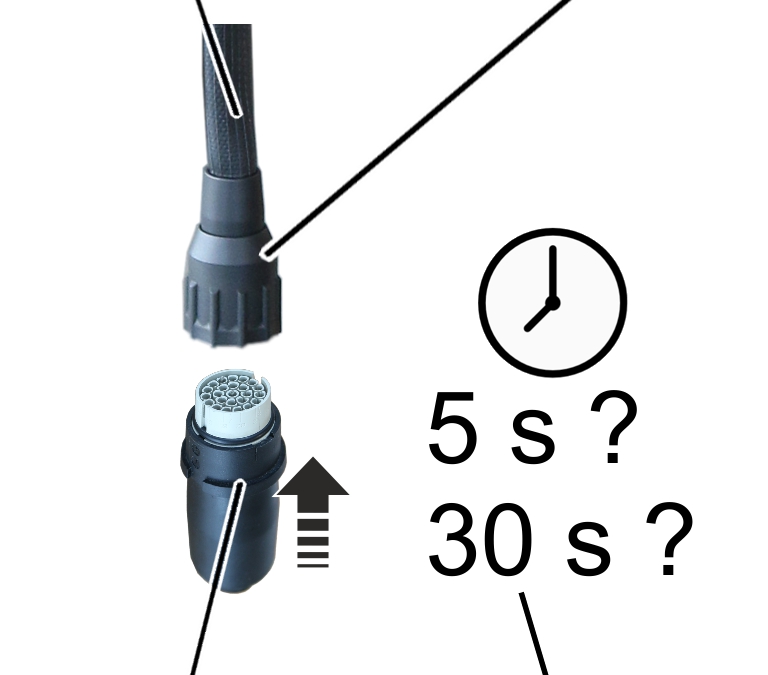

Enchufar el módulo de aprendizaje
|
Cable de la botonera |
Tuerca de bayoneta |
|
| |
|
Módulo de aprendizaje |
|
Desenchufar la botonera.
Enchufar el módulo de
aprendizaje.
Esperar al menos 5 segundos.
Desenchufar el módulo de
aprendizaje.
Solo con botonera con botón de
aprendizaje: en lugar de enchufar el módulo de aprendizaje, pulsar y mantener
pulsado el botón de aprendizaje durante 5 segundos.
Solo con ABURemote AC con
aprendizaje: en lugar de enchufar el módulo de aprendizaje, pulsar y mantener
pulsada la tecla de acceso rápido de aprendizaje (T con flecha) durante 5
segundos.
Enchufar la botonera
|
Cable de la botonera |
Acoplamiento de bayoneta |
|
| |
|
Pulsador de paro de emergencia |
Botonera |
Solo con módulo de aprendizaje:
enchufar la botonera.
Solo con módulo de aprendizaje:
desbloquear el pulsador de paro de emergencia.
● El punto de referencia queda almacenado.
Comprobar los puntos de
conmutación (superior e inferior) y corregir si fuera necesario.
─ Los puntos de conmutación guardados no se pierden tras el referenciado, por lo que no precisan volver a ser ajustados.
─ Si ambos puntos de conmutación se han desplazado conjuntamente, pueden también corregirse al mismo tiempo mediante un punto de referencia igualmente desplazado.
