Pares de apriete de los tornillos

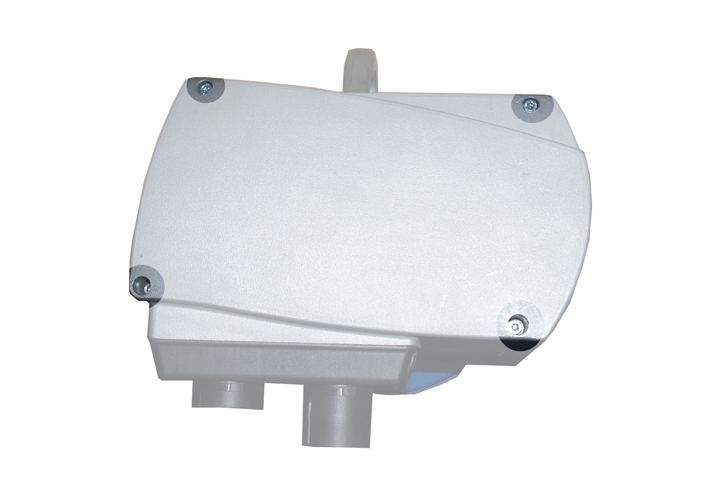

Tapa del motor

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico M5x65	3x	4 Nm
GM2	Tornillo cilíndrico M5x45	1x	4 Nm
GM4	Tornillo cilíndrico M5x60	3x	4 Nm
GM4	Tornillo cilíndrico M5x50	1x	4 Nm
GM6	Tornillo cilíndrico M8x110	3x	15 Nm
GM6	Tornillo cilíndrico M8x60	1x	15 Nm
GM8	Tornillo cilíndrico M10x95	3x	20 Nm
GM8	Tornillo cilíndrico M10x50	1x	20 Nm

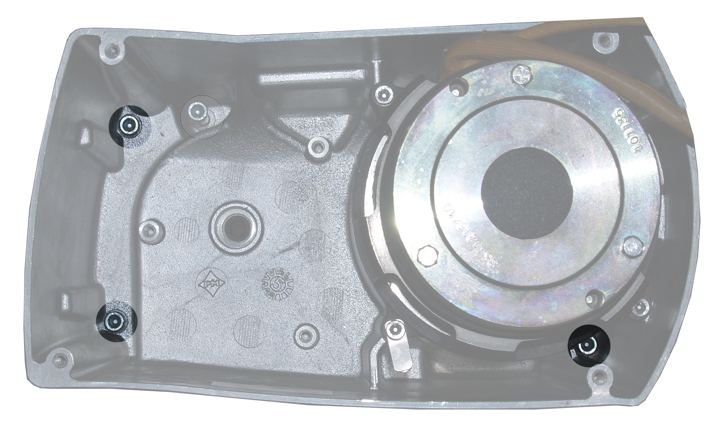

Reductora

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico M6x85	3x	7 Nm
GM4	Tornillo cilíndrico M6x105	3x	7 Nm
GM6	Tornillo cilíndrico M8x110	3x	18 Nm
GM8	Tornillo cilíndrico M10x140	3x	25 Nm

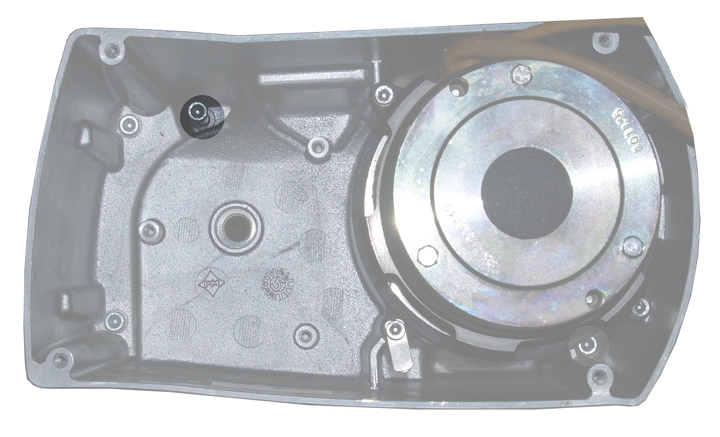

Tornillo de bloqueo

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico M6x105	1x	7 Nm
GM4	Tornillo cilíndrico M6x105	1x	7 Nm
GM6	Tornillo cilíndrico M8x110	1x	10 Nm
GM8	Tornillo cilíndrico M10x110	1x	10 Nm

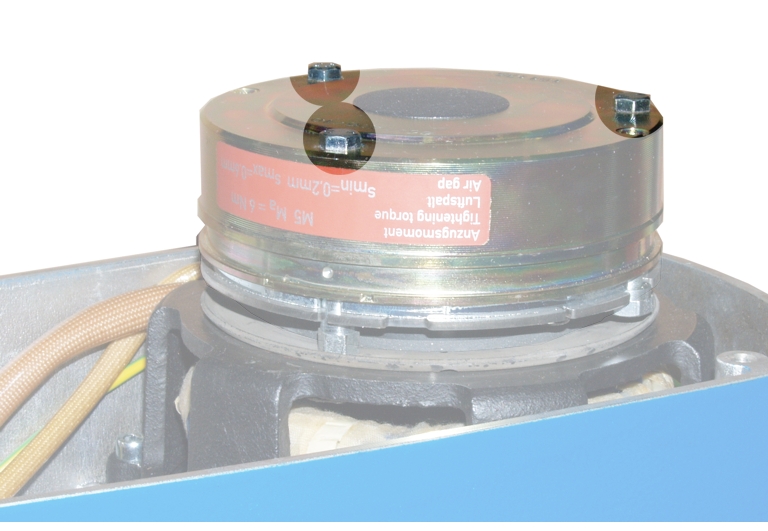

Bobina de freno

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo hexagonal M4x45	3x	3 Nm
GM4	Tornillo hexagonal M5x55	3x	6 Nm
GM6	Tornillo hexagonal M6x65	3x	10 Nm
GM8	Tornillo hexagonal M6x65	3x	10 Nm

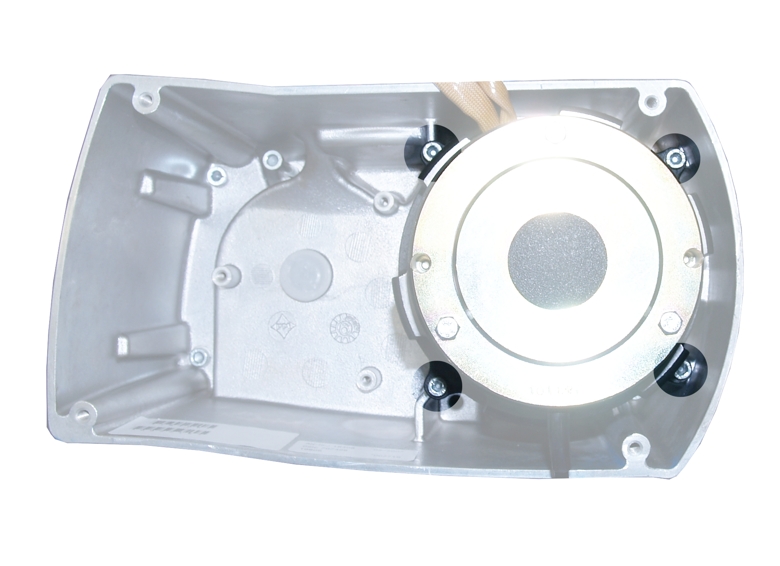

Placa de cojinete del freno

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico M5x20	3x	4 Nm
GM4	Tornillo cilíndrico M5x20	4x	4 Nm
GM6	Tornillo cilíndrico M8x25	4x	18 Nm
GM8	Tornillo cilíndrico M10x30	4x	25 Nm

─ En el polipasto de cadena GM2 y GM4, con el tornillo cilíndrico abajo a la izquierda se atornilla también la chapa de seguro para el perno del punto fijo de cadena.

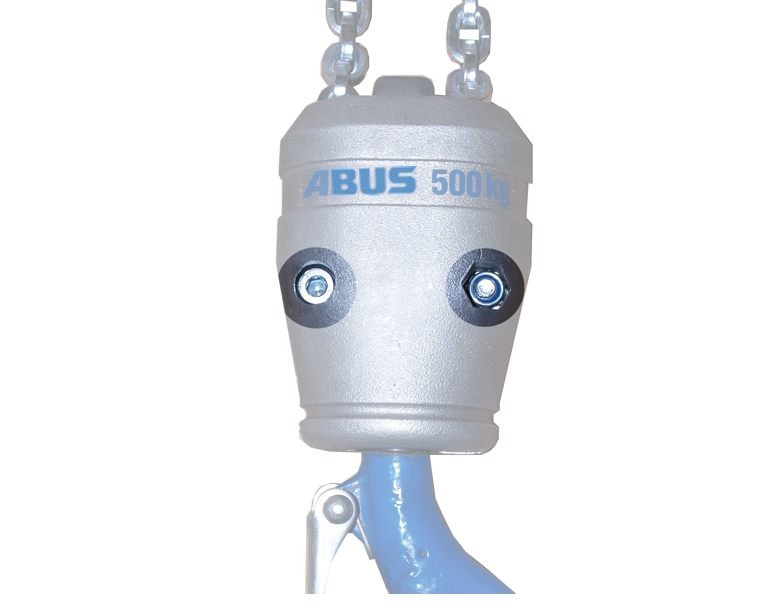

Solo para polipastos de cadena de dos ramales

Trócola

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico con tuerca autoblocante M6x30	2x	10 Nm
GM4	Tornillo cilíndrico con tuerca autoblocante M8x35	2x	25 Nm
GM6	Tornillo cilíndrico con tuerca autoblocante M10x45	2x	36 Nm
GM8	Tornillo cilíndrico con tuerca autoblocante M12x75	2x	49 Nm

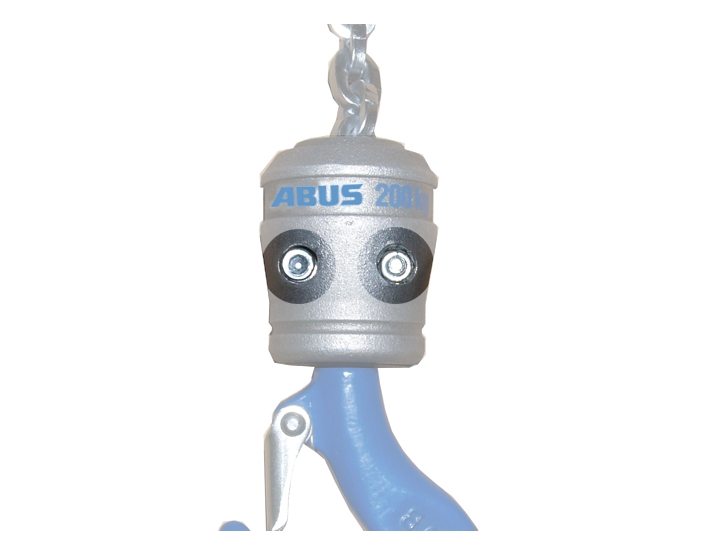

Solo para polipastos de un ramal

Aparejo del gancho

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM2	Tornillo cilíndrico con tuerca autoblocante M6x25	2x	10 Nm
GM4	Tornillo cilíndrico con tuerca autoblocante M6x25	2x	10 Nm
GM6	Tornillo cilíndrico con tuerca autoblocante M6x45	2x	12 Nm
GM8	Tornillo cilíndrico con tuerca autoblocante M8x50	2x	30 Nm

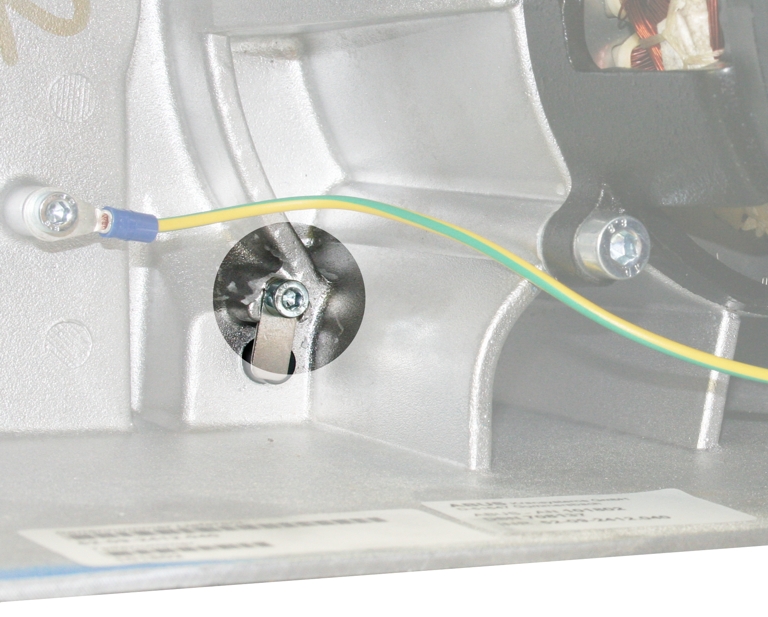

Solo con GM6

Chapa de seguro para el perno en el punto fijo de cadena

─ Tornillo cilíndrico M5x10

─ 3 Nm

─ El polipasto de cadena GM6 es el único que tiene un tornillo cilíndrico separado para la chapa de seguro.

─ En los polipastos de cadena GM2 y GM4, la chapa de seguro se atornilla abajo y a la izquierda con el tornillo cilíndrico de la placa de cojinete de freno.

─ En el polipasto de cadena GM8, el punto fijo de cadena es distinto y no requiere chapa de seguro.
