Según el lugar de montaje, el estribo de suspensión puede girarse en 90º.
|
|

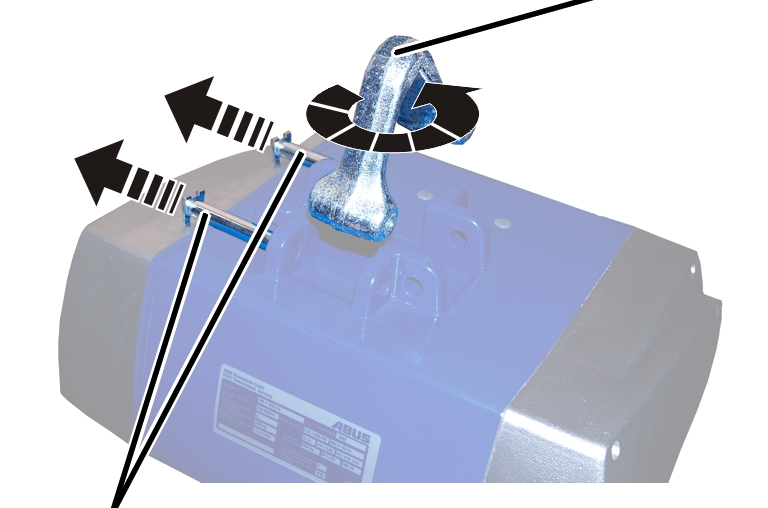

Estribo de suspensión |
|
| |
|
Perno |
|
Soltar un seguro SL en cada uno
de los pernos (2x)
Extraer el perno.
Extraer el estribo de suspensión
y volverlo a instalar girado en 90º.
Insertar los pernos.
Asegurar los pernos con seguros
SL (1x cada uno).
|
Perno |
Estribo de suspensión |
|
| |
Soltar un seguro SL en uno de los pernos.
Extraer el perno.
Abrir el estribo de
suspensión
Levantar el polipasto de cadena
y colocarlo debajo de la estructura portante, bajo el carro o bajo la grúa.
Cerrar el estribo de suspensión
mediante una fijación adecuada o con el bulón del mecanismo de traslación.
Insertar los pernos.
Asegurar el perno con un seguro
SL.
En caso necesario, el polipasto de cadena puede montarse con un gancho de soporte opcional.
|
|

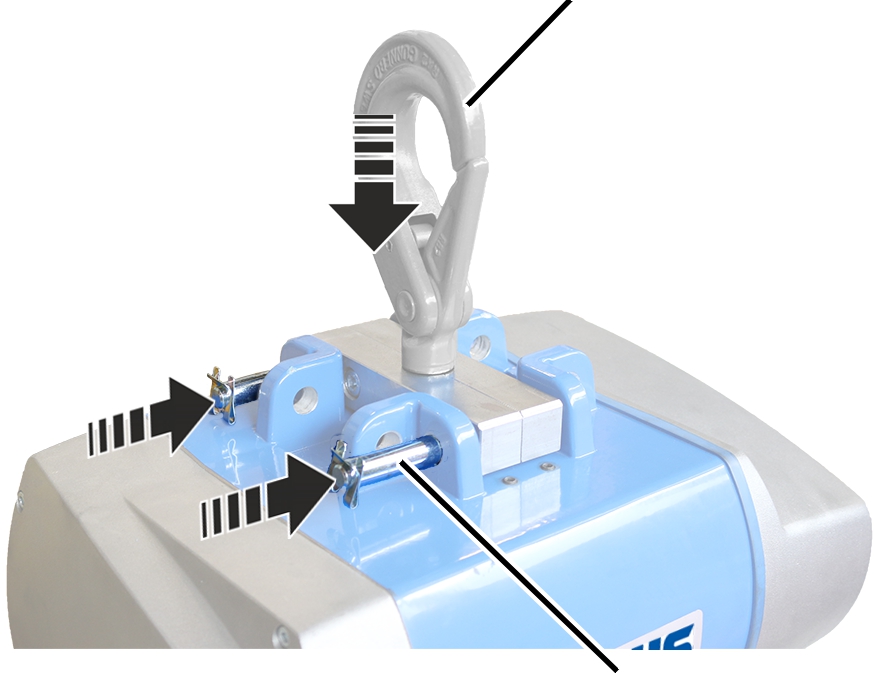

Gancho soporte superior |
|
| |
|
|
Perno |
Colocar
el gancho soporte superior.
Insertar los pernos (2x).
Asegurar el perno con un seguro
SL (2x).
|
Estructura portante |
|
|
| |
|
Fusible |
Gancho soporte superior |
Soltar
el seguro y abrir el gancho soporte superior.
Levantar el polipasto de cadena
y colocarlo debajo de la estructura portante, bajo el carro o bajo la grúa.
Cerrar el gancho soporte
superior mediante una fijación adecuada o con el bulón del mecanismo de
traslación.
|
| |
|

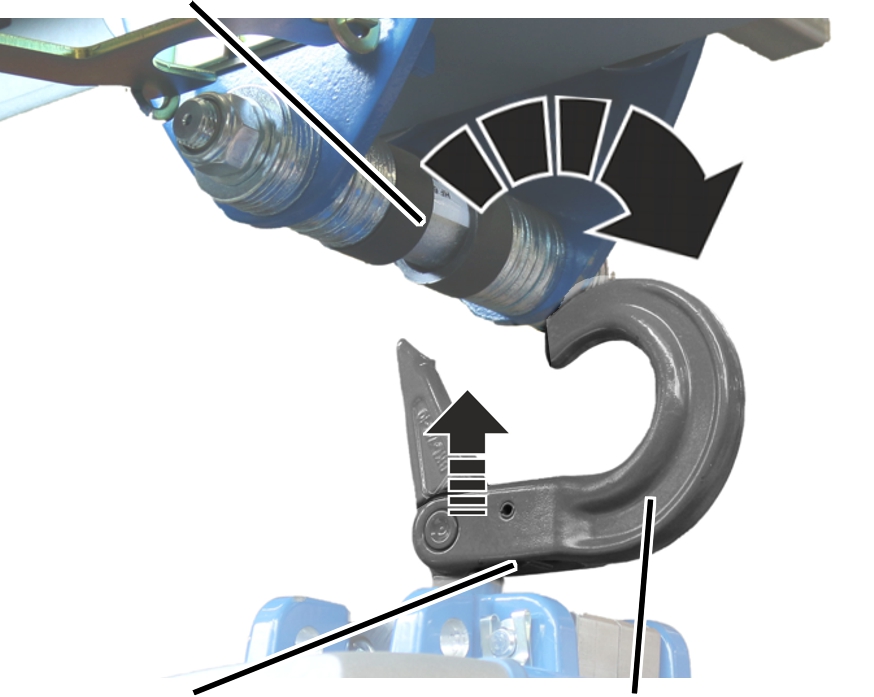

Punto fijo de cadena |
Segundo ramal |
Comprobar el punto fijo de
cadena: el segundo ramal debe transcurrir recto hasta la trócola y no debe estar
girado.
Caso necesario:
Girar el punto fijo de cadena.
