Montaje de la trócola

Solo para polipastos de cadena de dos ramales



Perno	Tope

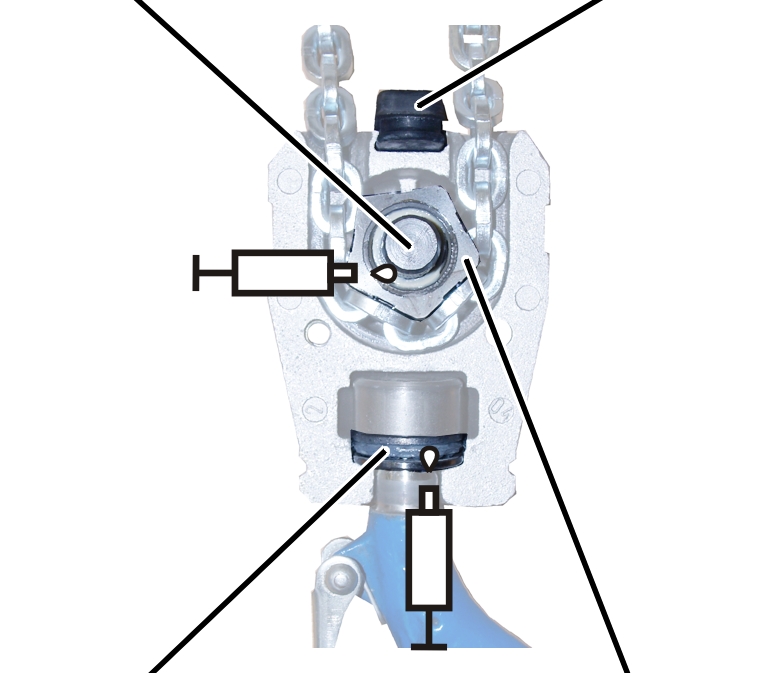

Rodamiento axial de bolas	Polea de inversión

   Insertar el gancho en la trócola.

   Engrasar el rodamiento axial de bolas en el gancho.

Lubricante "High-Lub LT1 EP". Para detalles, véase página 83.

   Insertar el tope.

   Girar la cadena para enderezarla y pasarla por la polea de inversión. La cadena no debe insertarse girada en la polea de inversión.

   Insertar la polea de inversión y el perno en la trócola.

   Engrasar el casquillo portaagujas en la polea de inversión.

Recomendación: "Klüber Staburags NBU 12 Alltemp". Para detalles, véase página 83.





   Unir las dos mitades de la trócola.

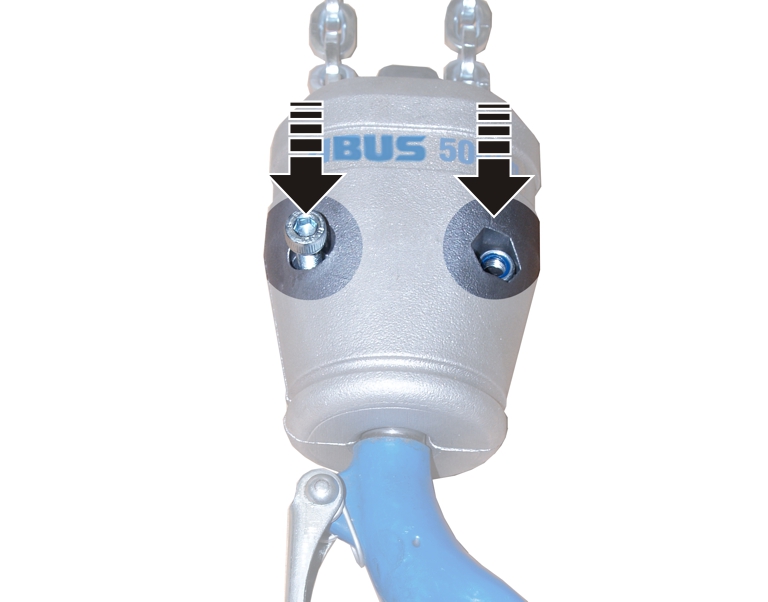

   Atornillar los tornillos cilíndricos (2x) con tuercas autoblocantes.

Tamaño	Tamaño y longitud	Par de apriete
GM2	M6x30	10 Nm
GM4	M8x35	25 Nm
GM6	M10x45	36 Nm
GM8	M12x75	49 Nm
