Una cadena bien engrasada se desgasta mucho menos y puede utilizarse durante más tiempo. La cadena debe engrasarse antes de la puesta en servicio.
|
|
Pulsar el botón de ELEVACIÓN y
dejar que la cadena entre en la caja guardacadena. Durante la marcha, aplicar
lubricante a la cadena.
Lubricante "Chainlife S". Para detalles, véase página 83.
Añadir también lubricante a la
cadena no cargada, dentro de la caja guardacadena, para que pueda fluir por los
eslabones.
Las fotos muestran el montaje de una caja guardacadena en el polipasto de cadena GM6. El montaje en un polipasto de cadena GM2 o GM4 no se diferencia mucho de este proceso.
|
Perno |
Seguro SL | |
|
| ||
|
|
Caja guardacadena | |
Colocar la cadena en la caja
guardacadena.
Girar la caja guardacadena como
se muestra en la figura (lado inclinado hacia fuera).
Montar la caja guardacadena con
pernos al polipasto de cadena.
─ Con GM2: Fijar la caja guardacadena al polipasto de cadena con un perno.
─ Con GM4 y caja guardacadena con un orificio: Fijar la caja guardacadena al polipasto de cadena con un perno.
─ Con GM4 y caja guardacadena con dos orificios: Fijar la caja guardacadena al polipasto de cadena con un perno. Utilizar los orificios internos de la caja guardacadena. Los orificios externos quedan libres.
─ Con GM6 y caja guardacadena de plástico: Fijar la caja guardacadena al polipasto de cadena con dos pernos.
Asegurar los pernos con seguros SL (1x o 2x).
|
|
Estribos de suspensión | |
|
| ||
|
Tope |
Perno | |
Girar el tope como se muestra en
la figura (lado redondeado hacia dentro).
Insertar el tope entre los
estribos de suspensión del polipasto de cadena.
Insertar los pernos cortos por
los orificios externos de los estribos de suspensión y del tope.
Las fotos muestran el montaje de una caja guardacadena en el polipasto de cadena GM8. El montaje en un polipasto de cadena GM6 no se diferencia mucho de este proceso.
|
Orificio interior |
Perno |
|
| |
|
Caja guardacadena |
Seguro SL |
Colocar la cadena en la caja
guardacadena.
Girar la caja guardacadena como
se muestra en la imagen (travesaño hacia fuera).
Montar la caja guardacadena con
pernos al polipasto de cadena.
─ Con GM6 y caja guardacadena con marco metálico: Fijar la caja guardacadena al polipasto de cadena con un perno. Utilizar los orificios internos de los estribos de suspensión. Los orificios externos de los estribos de suspensión quedan libres.
─ Con GM8: Fijar la caja guardacadena al polipasto de cadena con un perno. Utilizar los orificios internos de los estribos de suspensión. El tope se fija en los orificios exteriores de los estribos de suspensión.
Asegurar los pernos con seguros SL (2x).
|
| |
|

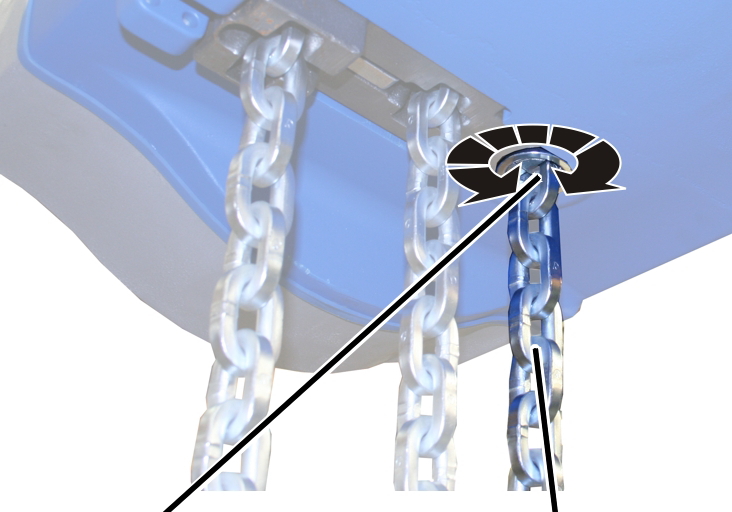

Punto fijo de cadena |
Segundo ramal |
Comprobar el punto fijo de
cadena: el segundo ramal debe transcurrir recto hasta la trócola y no debe estar
girado.
Caso necesario:
Girar el punto fijo de cadena.
El interruptor electrónico de
fin de carrera de elevación debe referenciarse de nuevo. Véase página
57.
Comprobar los puntos de conmutación (superior e
inferior) y corregir si fuera necesario.
─ Los puntos de conmutación guardados no se pierden tras el referenciado, por lo que no precisan volver a ser ajustados.
─ Si ambos puntos de conmutación se han desplazado conjuntamente, pueden también corregirse al mismo tiempo mediante un punto de referencia igualmente desplazado.
