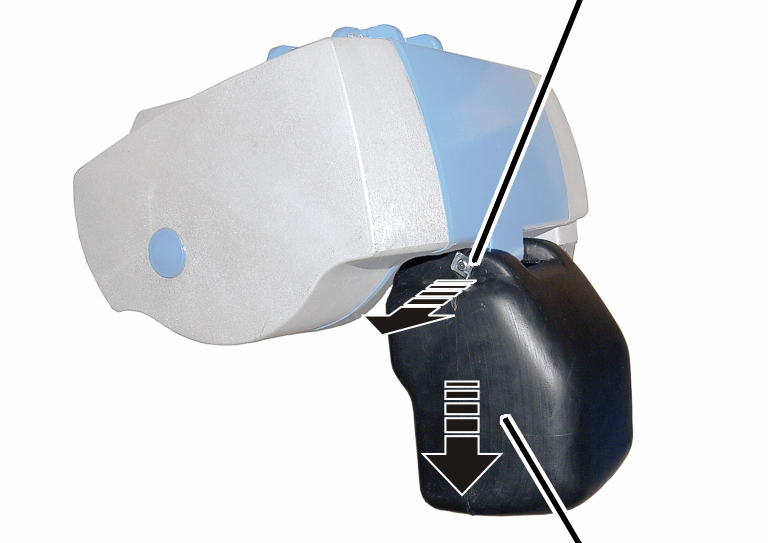

Perno
Caja guardacadena
En reparaciones o cuando deba sustituirse, puede ser necesario desmontar la reductora.
|
|
Perno | |
|
| ||
|
|
Caja guardacadena | |
Soltar los seguros SL (1x o 2x)
del perno.
Sujetar la caja guardacadena y
extraer el perno (1x o 2x).
Extraer la caja
guardacadena.
|
| |
|
Tuerca de bayoneta |
Tapa del motor |
Soltar la tuerca de
bayoneta.
Extraer el cable de conexión y
el cable de la botonera.
Desatornillar la tapa del motor
de la carcasa.
● Los tornillos cilíndricos van asegurados con juntas tóricas, por lo que no caen de la tapa de motor.
Extraer del mando en la tapa del
motor los acoplamientos del motor de elevación y del freno.
Este paso de trabajo solo es aplicable cuando la pletina del interruptor de fin de carrera de elevación se puede ver en la carcasa.
|

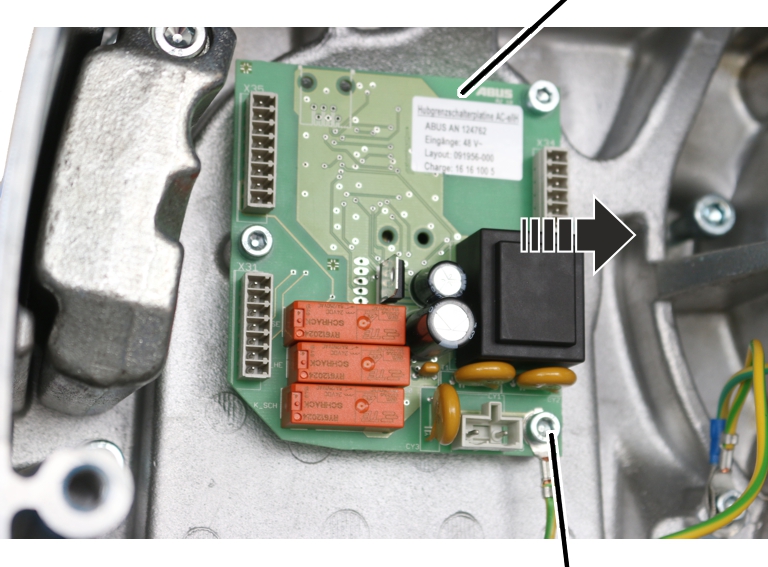

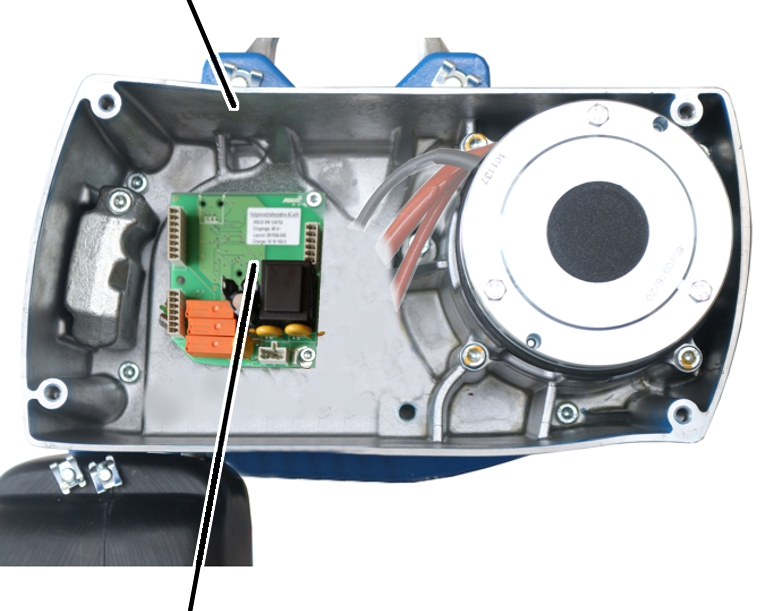

Carcasa |
|
|
| |
|
Pletina del interruptor de fin de carrera de elevación |
|
|
|
Pletina del interruptor de fin de carrera de elevación |
|
| |
|
|
Tornillos cilíndricos con nervaduras M5x10 |
Extraer el enchufe de la pletina
del interruptor de fin de carrera de elevación.
Desatornillar los tornillos
cilíndricos con nervaduras M5x10 (3x).
Extraer del polipasto de cadena
la pletina del interruptor de fin de carrera de elevación.
El soporte del imán del interruptor fin de carrera de elevación está atornillado al eje motriz de la reductora. Debe desatornillarse ya que, en caso contrario, al extraer la reductora podría dañar a otros componentes.
|
| |
|
Soporte de imán |
|
Desatornillar el soporte de
imán.
|

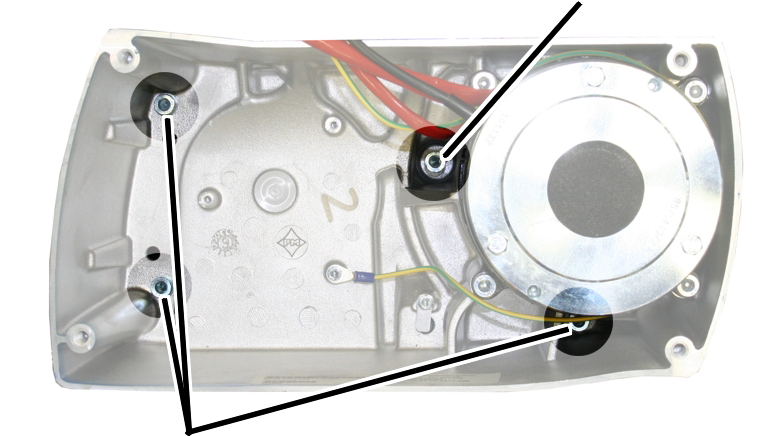

Tornillo de bloqueo |
|
|
|
|
| |
|
Tornillos cilíndricos |
| |
Extraer los tornillos
cilíndricos (3x)
Dejar el tornillo de bloqueo
apretado.
Asegurará posteriormente la reductora para que no caiga.
|

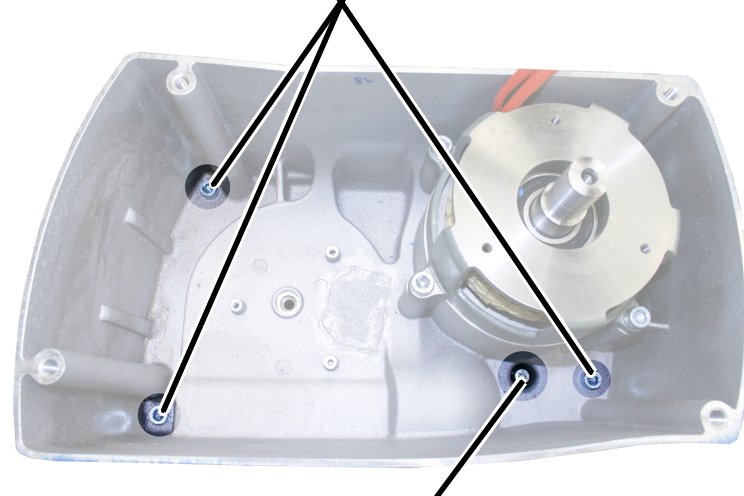

Tornillo de bloqueo |
|
|
| |
|
Tornillos cilíndricos | |
Extraer los tornillos
cilíndricos (3x)
Dejar el tornillo de bloqueo
apretado.
Asegurará posteriormente la reductora para que no caiga.
|
|

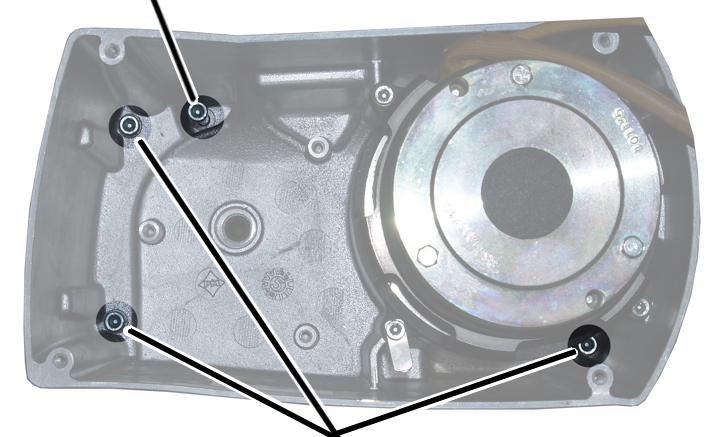

Tornillo de bloqueo |
|
| |
|
Tornillos cilíndricos | |
Extraer los tornillos
cilíndricos (3x)
Dejar el tornillo de bloqueo
apretado.
Asegurará posteriormente la reductora para que no caiga.
Consejo:
La guía de cadena, la cadena y la reductora del polipasto son muy pesadas. Descolgar el polipasto de cadena y desmontar la guía de cadena en el suelo.
|

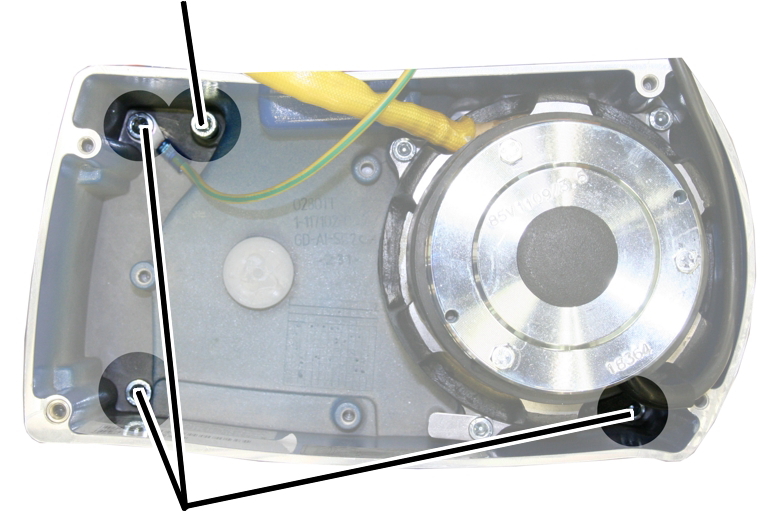

Tornillos cilíndricos | |
|
| |
|
|
Tornillo de bloqueo |
Extraer los tornillos
cilíndricos (3x)
Dejar el tornillo de bloqueo
apretado.
Asegurará posteriormente la reductora para que no caiga.
|
|

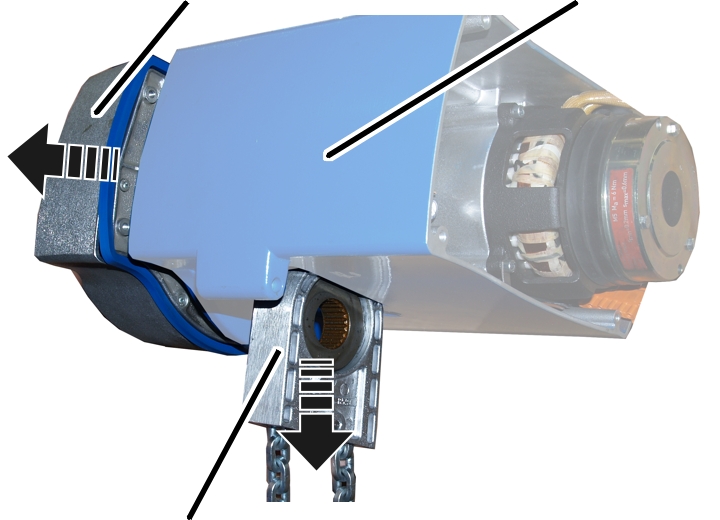

¡Cuidado, peligro de lesiones! Al extraer la reductora, la guía de cadena cae y puede herir a personas. ¡Sujetar o fijar la guía de cadena! |
|
Reductora |
Carcasa |
|
| |
|
Guía de cadena |
|
Sujetar la guía de cadena.
Extraer la reductora de la
carcasa.
Mediante el tornillo de bloqueo
se asegura la reductora, por lo que no precisa ser extraída del todo.
La guía de cadena está ahora
suelta.
● Ahora se puede extraer la guía de cadena completa hacia abajo, fuera de la carcasa.
|
| |
|

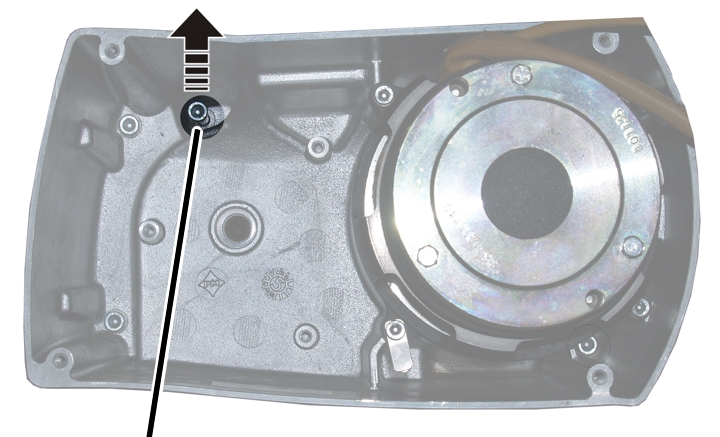

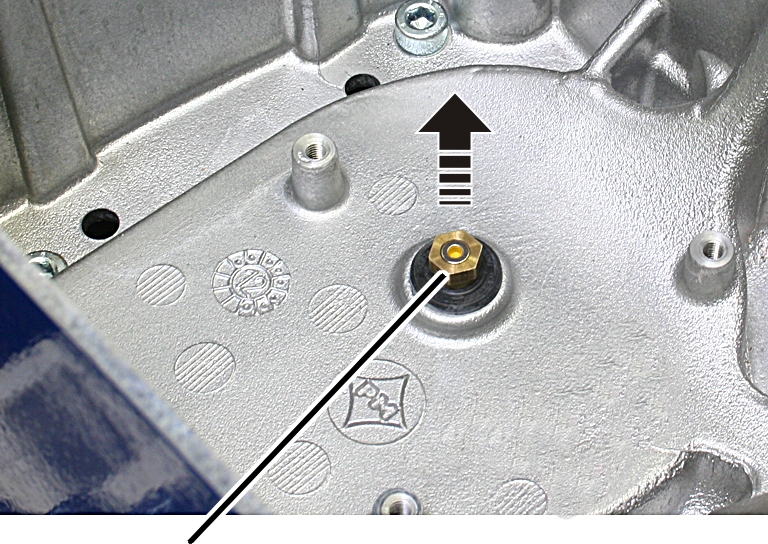

Tornillo de bloqueo |
|
Extraer el tornillo de
bloqueo
● La reductora está ya suelta.
Extraer la reductora.
