¡Peligro de descarga eléctrica! Los trabajos eléctricos mal realizados pueden provocar una descarga eléctrica. Los trabajos en instalaciones y partes eléctricas solo podrán ser realizados por personal electricista y con toda la instalación desconectada. |
Si se utiliza el
interruptor diferencial FI para proteger a las personas, es imprescindible
utilizar un interruptor diferencial FI de corriente universal.
Durante el funcionamiento, el polipasto de cadena puede producir corrientes de fuga que pueden provocar que salte el interruptor diferencial FI.
Si salta el interruptor diferencial por corrientes de fuga:
Sustituir, si es posible, el
interruptor diferencial por otro interruptor diferencial con 0,3 A.
Sin embargo, así ya no se garantiza la protección de personas.
Alternativamente se puede utilizar un filtro de compensación de
corriente de fuga.
|

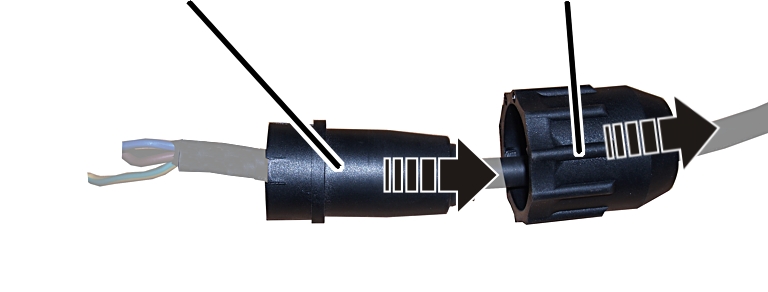

Carcasa de enchufe |
Tuerca de bayoneta |
|
| |
Insertar la tuerca de bayoneta
sobre el cable de conexión.
Insertar la carcasa de enchufe
sobre el cable de conexión.
|

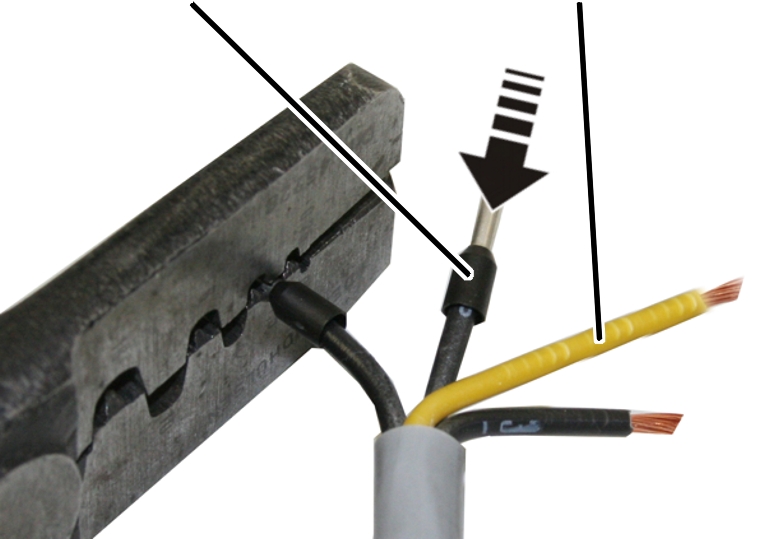

Virola de cable |
Cable de tierra |
|
| |
Dejar el cable de tierra algo
más largo que los demás hilos y conectarlo de forma adelantada.
Presionar las virolas sobre los
hilos pelados.
|

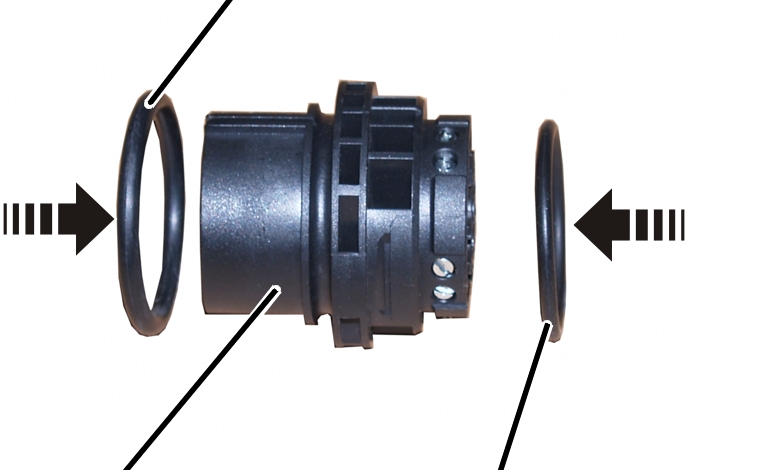

Junta tórica gruesa |
| |
|
| ||
|
Casquillo de hembrillas |
Junta tórica delgada | |
Insertar las juntas tóricas
sobre el casquillo de hembrillas.
|
|

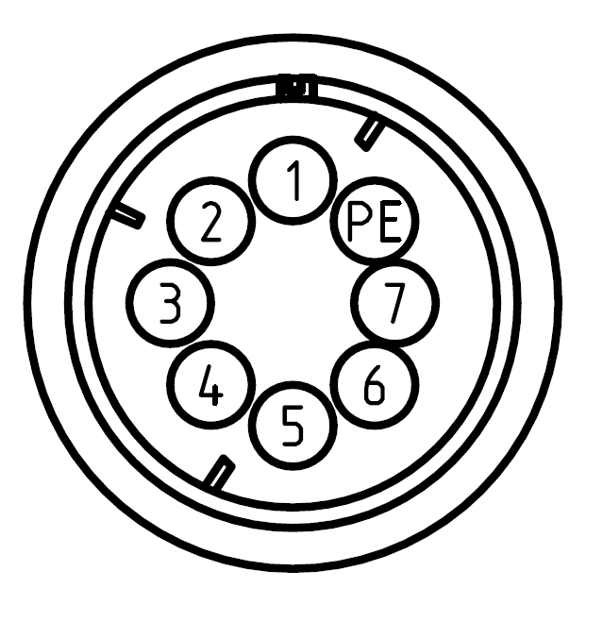

Observar la correcta colocación
de los hilos (en el dibujo está la vista frontal) e insertar los hilos en el
casquillo de hembrillas.
|

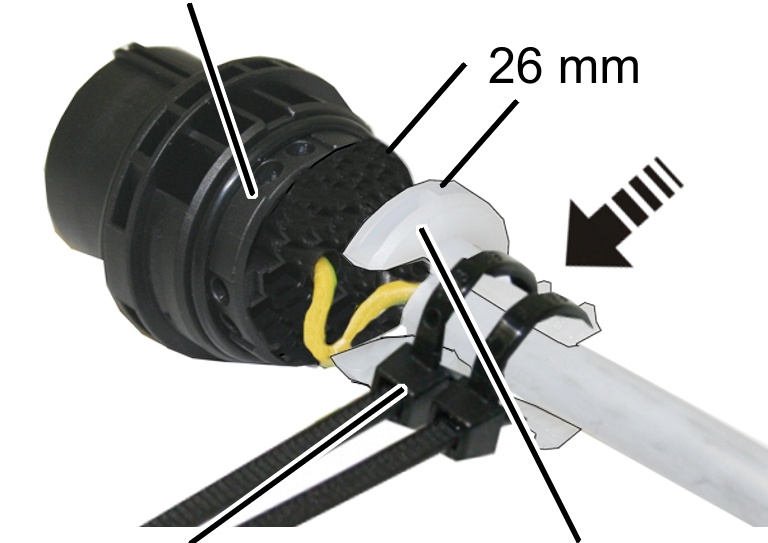

Casquillo de hembrillas |
|
|
| |
|
Brida de cable |
Descarga de tracción |
Insertar la descarga de tracción
sobre el cable de conexión de forma que haya una distancia de 26 mm entre la
descarga de tracción y el casquillo de hembrillas.
Fijar la descarga de tracción
con bridas (2x).
|

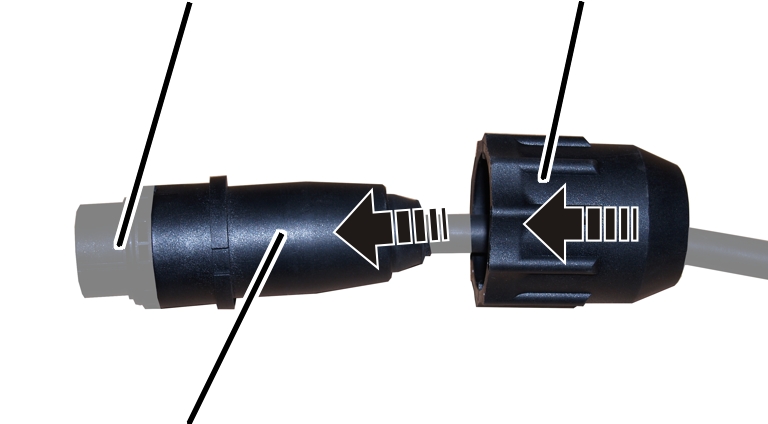

Casquillo de hembrillas |
Tuerca de bayoneta | |
|
| ||
|
Carcasa de enchufe |
| |
Engarzar con un clic la carcasa
de enchufe sobre el casquillo de hembrillas.
Pasar por encima la tuerca de
bayoneta.
|
| |
|

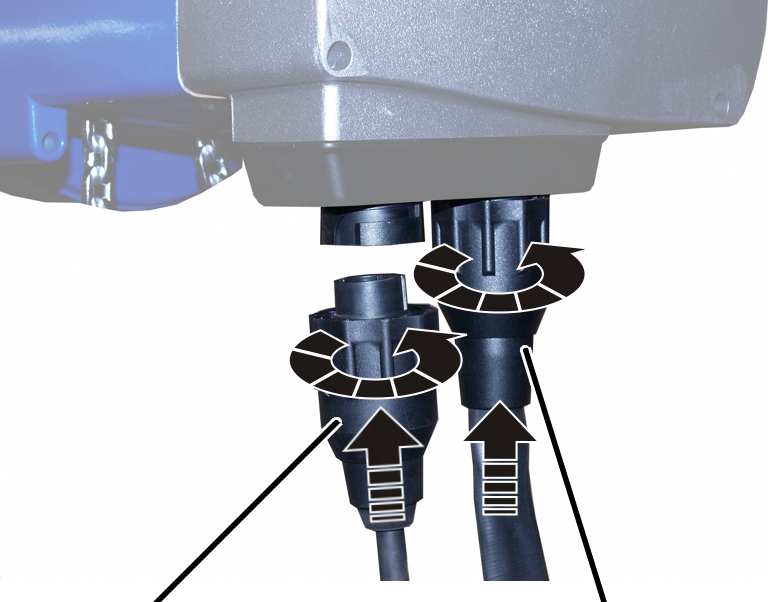

Acoplamiento de bayoneta del cable de conexión. |
Conector de bayoneta del cable de la botonera |
Insertar la tuerca de bayoneta y
girarla.
