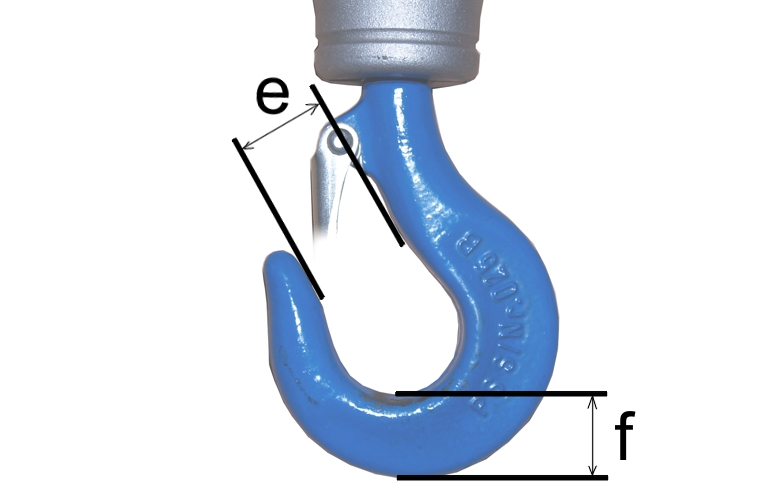

Medir la apertura de boca 'e' del gancho.
Medir la altura de la base 'f' del gancho.
Los valores medidos no deben ser superiores o inferiores a los
valores en la tabla.
|
Tamaño del gancho |
Diseño del gancho |
Apertura máx. 'e' [mm] |
altura de la base mínima, 'f' [mm] |
Material |
|
012 |
Individual |
26,4 |
18,1 |
STE 355 |
|
025 |
Individual |
30,8 |
22,8 |
STE 355 |
|
05 |
Individual |
37,4 |
29,9 |
34 CrMo 4 |
|
1 |
Individual |
44,0 |
38,0 |
34 CrMo 4 |
|
1,6 |
Individual |
49,6 |
45,6 |
34 CrMo 4 |
Si el gancho está más abierto de lo permitido, o si la altura de la
base es inferior a la permitida, sustituir el gancho.
Si el gancho está deformado (aunque se cumplan las dimensiones arriba
indicadas): realizar una comprobación de grietas de superficie.
