Solo con interruptor electrónico de fin de carrera de elevación con punto de conmutación intermedio
Este apartado se aplica solo a polipastos de cadena con interruptor electrónico de fin de carrera de elevación junto con una botonera provista de conmutador giratorio "Punto de conmutación intermedio" o junto con un mando a distancia por radio con función de "Punto de conmutación intermedio".
Con la función de punto de conmutación intermedio, en el servicio normal puede establecerse un punto de conmutación cualquiera entre el punto de conmutación superior y el inferior.
El punto de conmutación intermedio del interruptor electrónico fin de carrera de elevación puede ajustarse sin necesidad de abrir el polipasto de cadena. Para ello se utiliza el módulo de aprendizaje suministrado, la botonera con botón de aprendizaje o un receptor ABURemote AC con aprendizaje.
El punto de conmutación intermedio no tiene que volver a programarse cuando se cambian la cadena y la nuez de arrastre de cadena. Si se sustituyen la cadena y su nuez de arrastre, solo hace falta volver a ajustar el punto de referencia. Véase 42
Ajustar el punto de conmutación intermedio:
|
| |
|
|

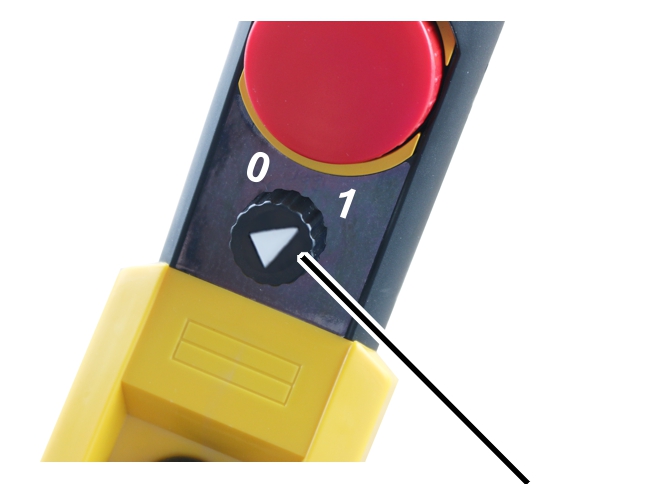

Conmutador giratorio |
Colocar el conmutador giratorio
de la botonera en "1".
● Se ha activado la función de "Ajustar el punto de conmutación intermedio".
Establecer el punto de
conmutación intermedio de la misma forma que el punto de conmutación superior o
inferior. Véase página 23.
─ Desplazarse hasta el punto de conmutación intermedio.
─ Aquí no importa cual fue la última orden de movimiento antes del aprendizaje.
─ Solo con módulo de aprendizaje: Extraer la botonera y enchufar el módulo de aprendizaje, esperar 5 segundos, desenchufar el módulo de aprendizaje y volver a conectar la botonera.
Solo con botonera con botón de aprendizaje: mantener pulsado el botón de aprendizaje durante 5 segundos.
ABURemote AC con aprendizaje: Pulsar la tecla de acceso rápido de aprendizaje (T con flecha) durante 5 segundos.
Borrar el punto de conmutación intermedio:
Para que el gancho no se pare más en el punto de conmutación intermedio hay dos posibilidades:
Borrar todos los puntos de
conmutación. Véase página°60 Con ello se borra también el punto de
conmutación intermedio almacenado.
Programar de nuevo el punto de
conmutación intermedio programando también una posición de gancho que esté fuera
de los puntos de conmutación; por ejemplo, por debajo del punto de conmutación
inferior. Para el ajuste hay que cruzar el punto de conmutación superior o
inferior almacenados. Véase página°23.
Desplazarse hasta el punto de conmutación intermedio:
Ahora se necesita el conmutador giratorio para ajustar el punto de conmutación intermedio.
En el servicio normal, el polipasto de cadena frena tan pronto el gancho lo acciona y se queda allí parado. Podrá superarse este punto de conmutación intermedio soltando el botón de elevación/descenso y volviéndolo a pulsar (Stop & Go).
