Les ponts roulants équipés de sommiers d'une largeur maximum de 2,5 m peuvent être généralement transportés sur route entièrement montés. Si les sommiers sont montés, prière de sauter cette description.

Dans le cas de ponts roulants équipés de sommiers de plus de 2,5 m de large, les sommiers sont démontés pour le transport. Poursuivre ici la lecture.

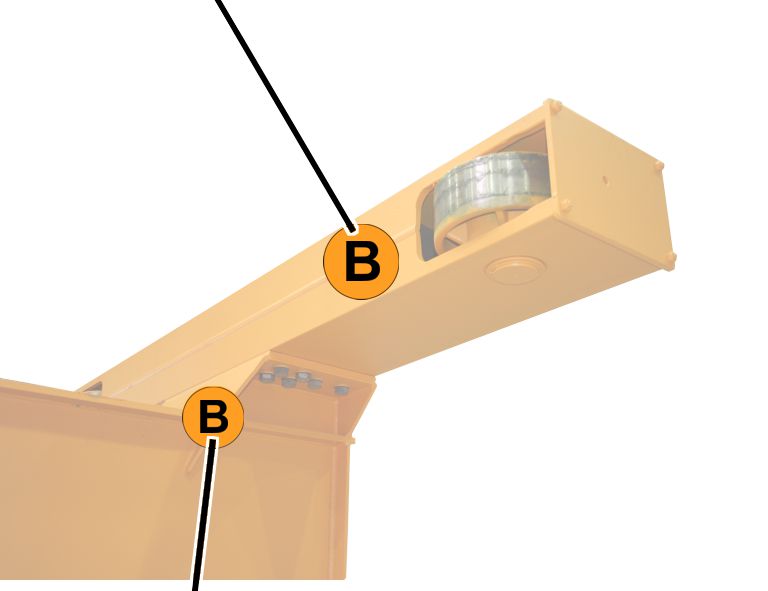

    Chercher les lettres d'identification A et B (indiquant l'ordre de montage) qui se trouvent sur la poutre principale et sur les sommiers.

    Placer les deux sommiers au niveau des surfaces de jonction de la poutre principale de manière à ce que les lettres d'identification coïncident.

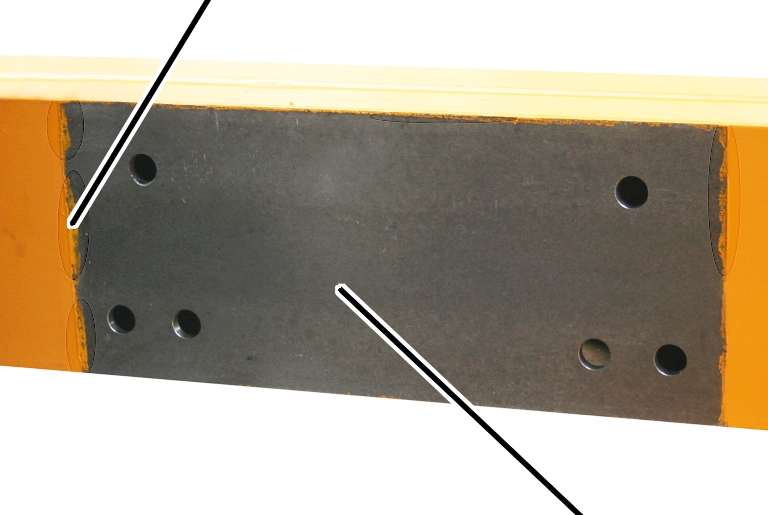

    Nettoyer soigneusement l'ensemble des surfaces de jonction. Elles doivent être exemptes de rouille, de saleté, de traces de peinture ou autres souillures.

    Soulever les sommiers pour les placers devant les surfaces de raccordement. Les gabarits doivent se trouver exactement en face.

    Contrôler les vis à haute résistance : les vis à haute résistance doivent remplir les critères suivants :

─     Les vis à haute résistance et la plaque de fixation avec les écrous à haute résistance ne doivent pas être serrées plus de deux fois avec le couple de serrage. Si elles ont été serrées plus de deux fois avec le couple de serrage, les vis à haute résistance et les plaques de fixation avec les écrous à haute résistance doivent être jetées.

S'il s'avérait nécessaire de dévisser les vis à haute résistance pendant le montage, vous pouvez réutiliser une seule fois les mêmes vis à haute résistance, sans quoi la lubrification ne suffirait plus !

─     Les écrous à haute résistance et les rondelles doivent être galvanisés et lubrifiés au MoS2.

─     Il est interdit de réutiliser les vis à haute résistance qui sont restées installées longtemps sur un pont.

Les sommiers doivent être tout d'abord assemblés uniquement à la main. Ce n'est qu'une fois que le pont aura été placé sur le chemin de roulement et que le chariot de direction et tous les autres composants auront été montés qu'il faudra les visser définitivement (au couple de serrage). De cette manière, les poutres principales ont la possibilité de se tasser et le pont repose sur le chemin de roulement sans se déformer. Voir « Vissage des sommiers ».

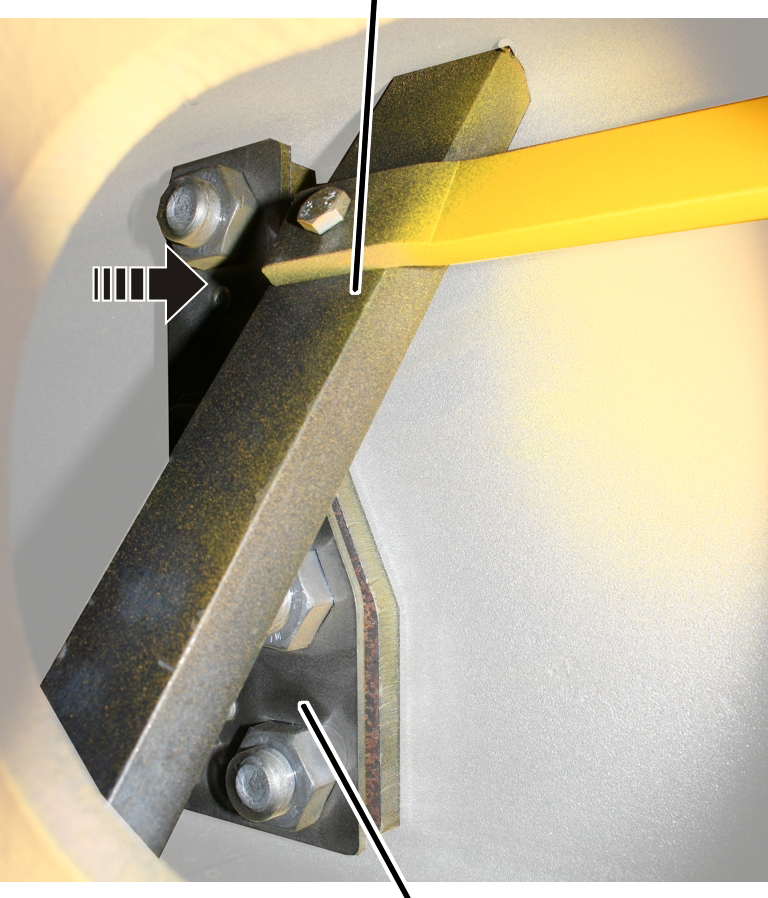

    Uniquement pour sommiers de tailles 280, 350 et 420 : ne pas déplacer, démonter ni endommager le raidisseur serré qui se trouve dans le sommier.

    Placer la plaque de fixation dans le sommier et la tenir exactement comme l’exige le gabarit des trous.

    Enfiler les rondelles sur les vis à haute résistance ; le chanfrein (biseau) doit être tourné en direction de la tête des vis.

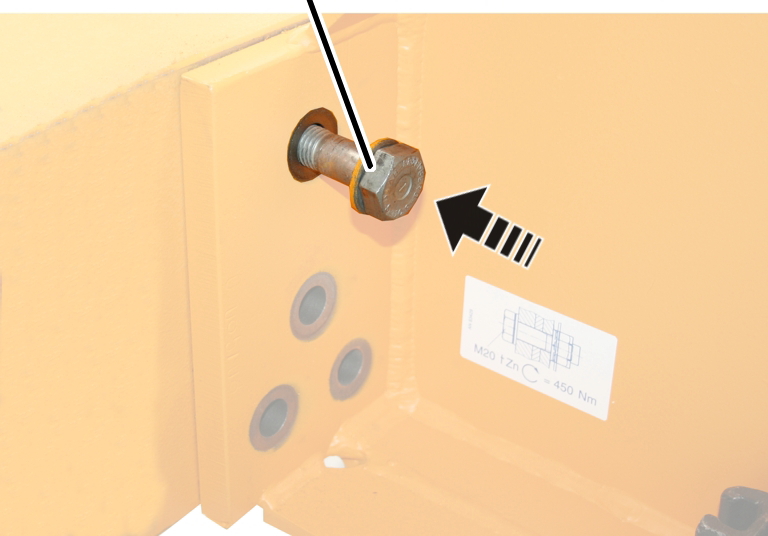

    Placer de l'extérieur les vis à haute résistance et les rondelles dans les trous de vis et visser sans serrer.

    Visser le sommier suivant selon le même procédé.

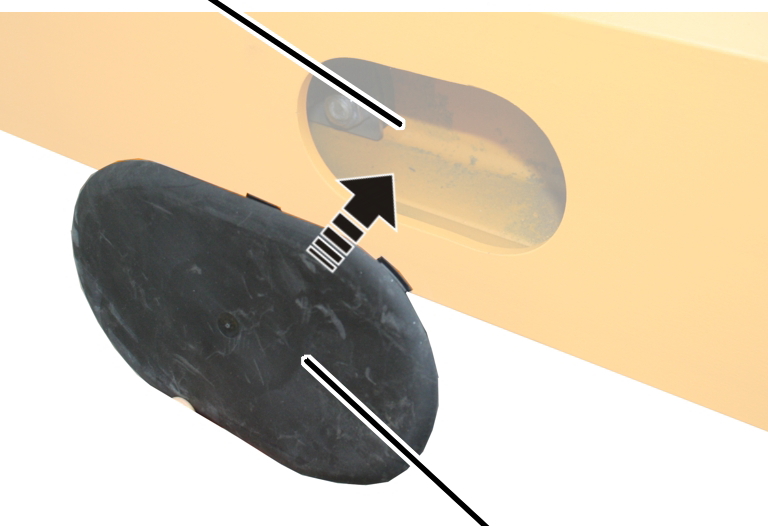

    Fermer le trou de visite avec le couvercle de fermeture.
