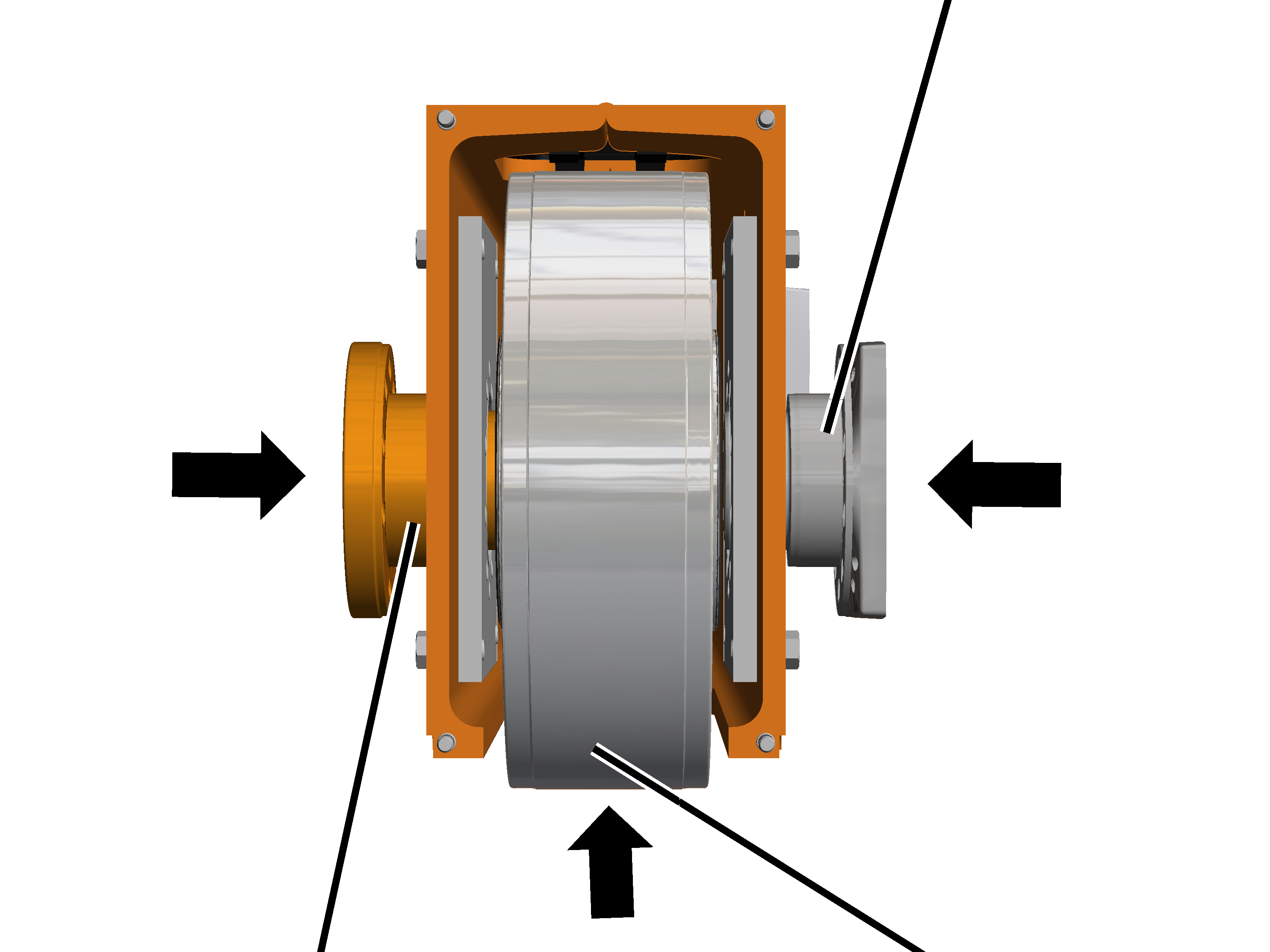

Bride du palier
boulon de palier
galet
Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.
Les images montrent le montage d'un galet de taille 130. Le montage des galets de plus grande taille ne diffère pas de manière significative.
|
|
Bride du palier |
|
| |
|
boulon de palier |
galet |
Enfiler le boulon de
palier et la bride du palier. Si nécessaire, frapper légèrement avec un marteau
contre le boulon de palier et la bride du palier.
|

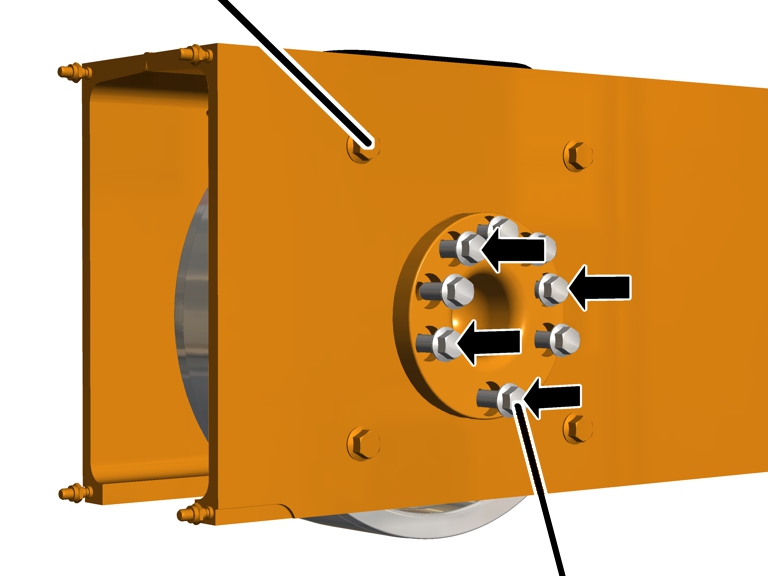

vis de retenue |
| |
|
| ||
|
|
vis à côtes | |
Visser progressivement les
vis à côtes.
|
Ø galet |
Classe de résistance |
Quantité |
Type |
Couple de serrage |
|
130 |
10.9 |
7x |
M8x25 |
42 Nm |
|
160 |
10.9 |
7x |
M8x25 |
42 Nm |
|
200 |
10.9 |
7x |
M10x30 |
85 Nm |
|
280 |
10.9 |
7x |
M12x40 |
130 Nm |
|
350 |
10.9 |
10x |
M12x40 |
130 Nm |
|
420 avec motoréducteur du pont 420 |
10.9 |
10x |
M16x40 |
330 Nm |
|
420 avec motoréducteur du pont 420V |
10.9 |
10x |
M16x70 |
330 Nm |
Cette opération doit être effectuée uniquement s'il s'agit d'installer un sommier de taille 420 avec un motoréducteur du pont de taille 420 V.
|
broche |
Bride du palier | |
|
| ||
|
|
vis de retenue | |

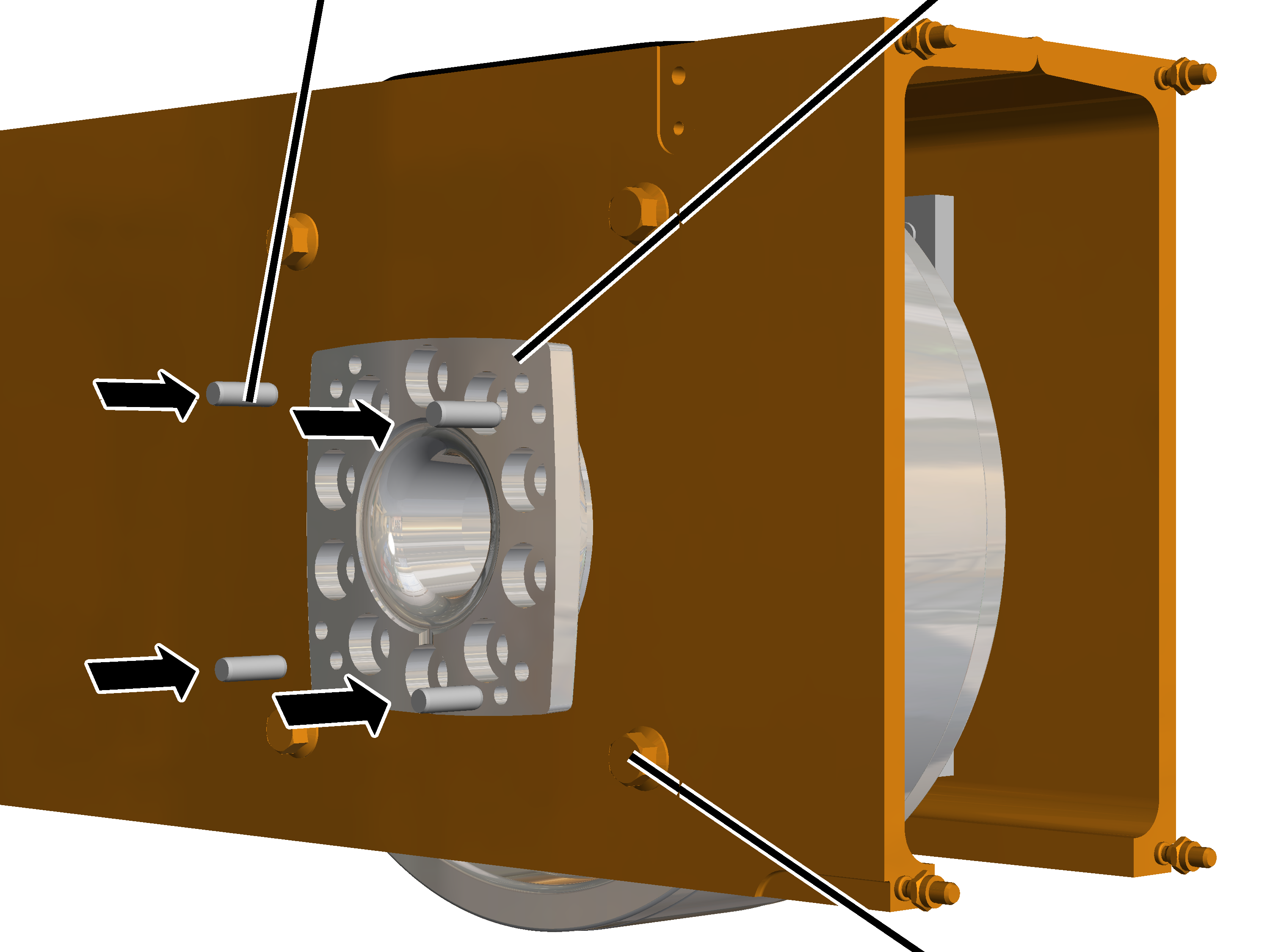

Si nécessaire : placer 4 broches dans la bride du
palier.
|
vis de retenue |
Bride du palier | |
|
| ||
|
broche |
adaptateur | |

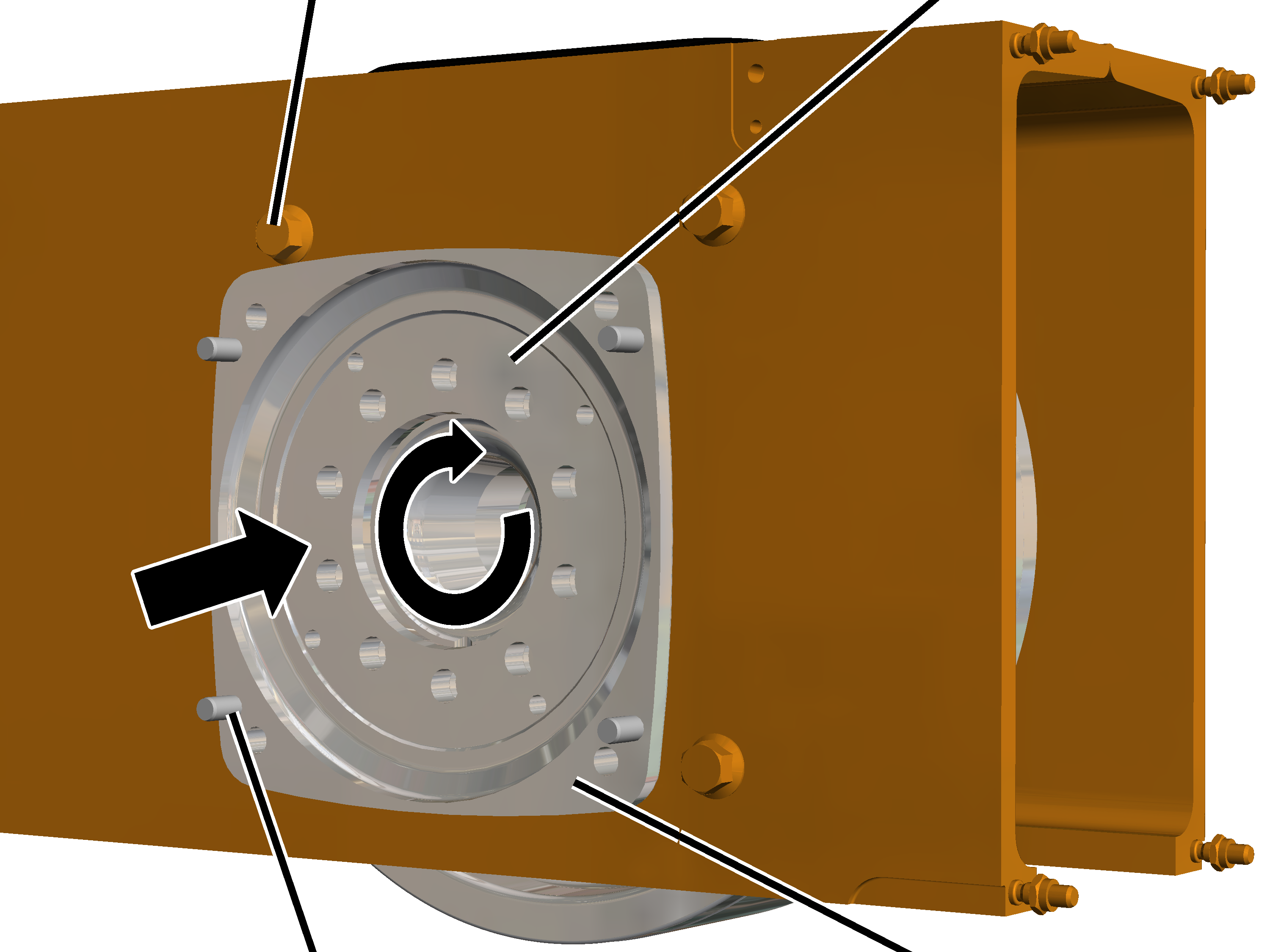

Tourner l'adaptateur de manière à ce que le gabarit
corresponde.
Placer l'adaptateur sur
les broches de la bride du palier.
|

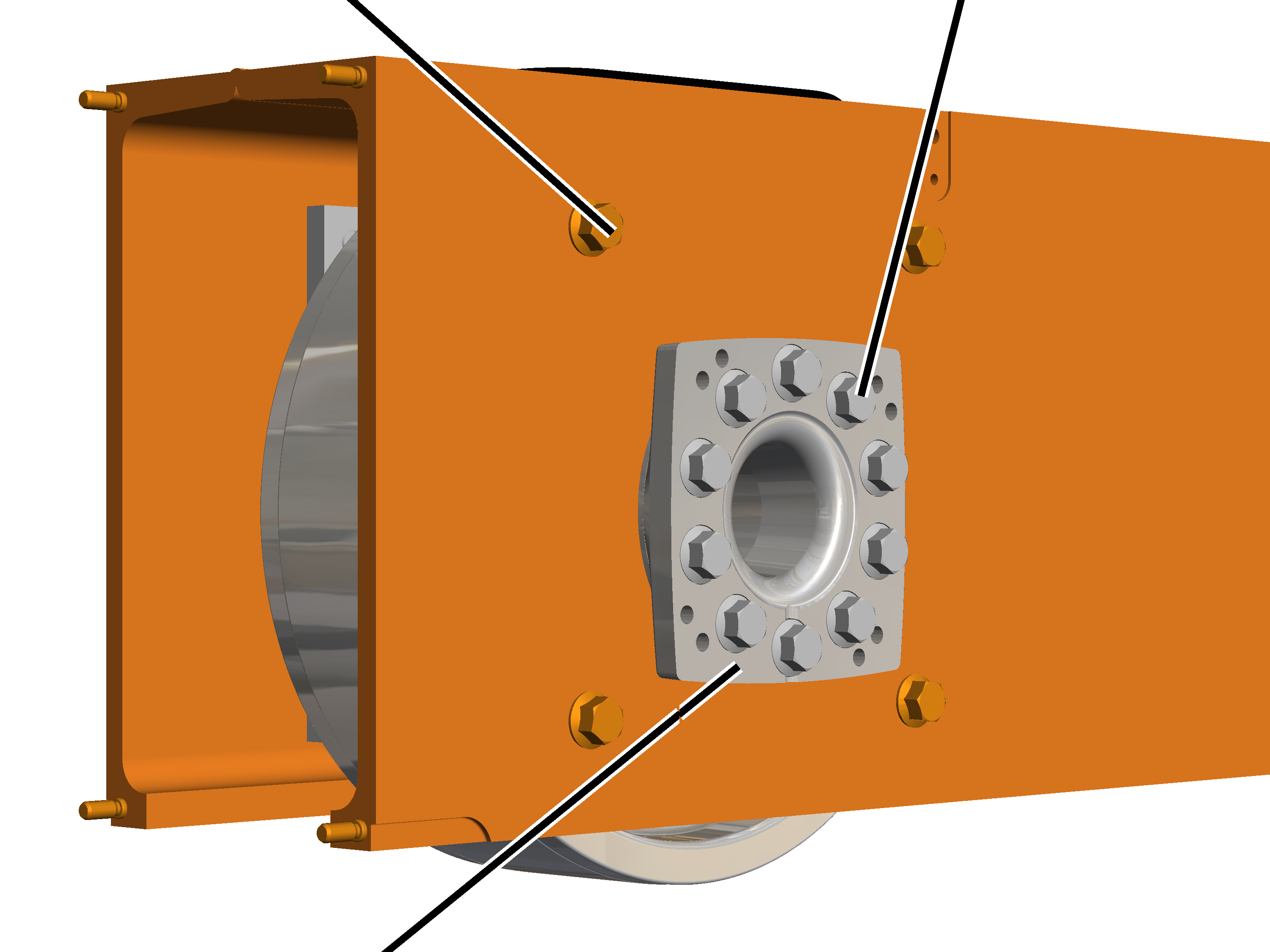

Bride du palier |
vis à côtes | |
|
| ||
|
adaptateur |
broches | |

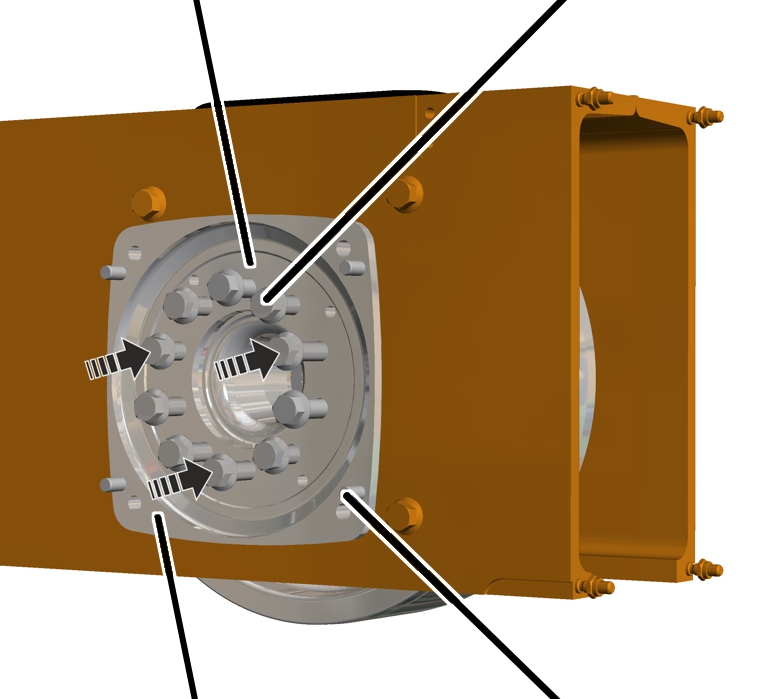

Enfoncer les 10 vis à côtes M16x70 à travers
l'adaptateur et la bride du palier.
|
vis de retenue |
vis à côtes |
|
| |
|
Bride du palier |
|
Visser progressivement les vis à côtes.
|
Classe de résistance |
Quantité |
Type |
Couple de serrage | |
|
130 |
10.9 |
7x |
M8x25 |
42 Nm |
|
160 |
10.9 |
7x |
M8x25 |
42 Nm |
|
200 |
10.9 |
7x |
M10x30 |
85 Nm |
|
280 |
10.9 |
7x |
M12x40 |
130 Nm |
|
350 |
10.9 |
10x |
M12x40 |
130 Nm |
|
420 avec motoréducteur du pont 420 |
10.9 |
10x |
M16x40 |
330 Nm |
|
420 avec motoréducteur du pont 420V |
10.9 |
10x |
M16x70 |
330 Nm |
|

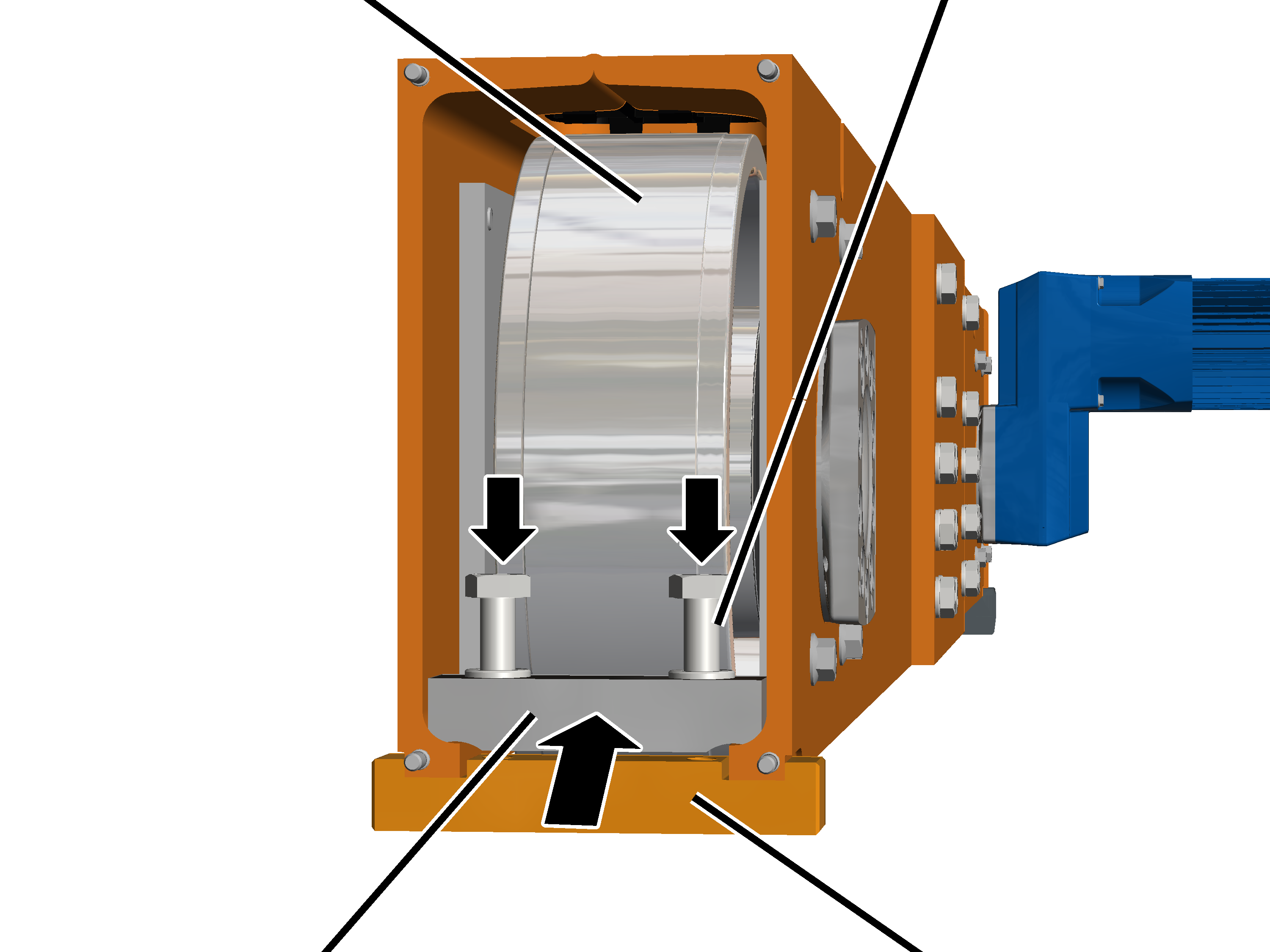

galet |
vis M20 | |
|
| ||
|
élément de serrage |
grand côté | |
Nettoyer les surfaces de
joint.
Les surfaces de joint doivent être exemptes de peinture, de graisse et d'huile !
Mettre l'antidérailleur en
place.
Bien visser les 2 vis.
|
Ø galet |
Type |
Modèle |
Couple de serrage |
|
130 |
M8x45 |
Vis à côtes |
42 Nm |
|
160 |
M10x50 |
Vis à côtes |
85 Nm |
|
200 |
M10x50 |
Vis à côtes |
85 Nm |
|
M12x60 |
vis hexagonale |
130 Nm | |
|
350 |
M20x75 |
vis hexagonale |
300 Nm |
|
420 |
M20x75 |
vis hexagonale |
300 Nm |
|

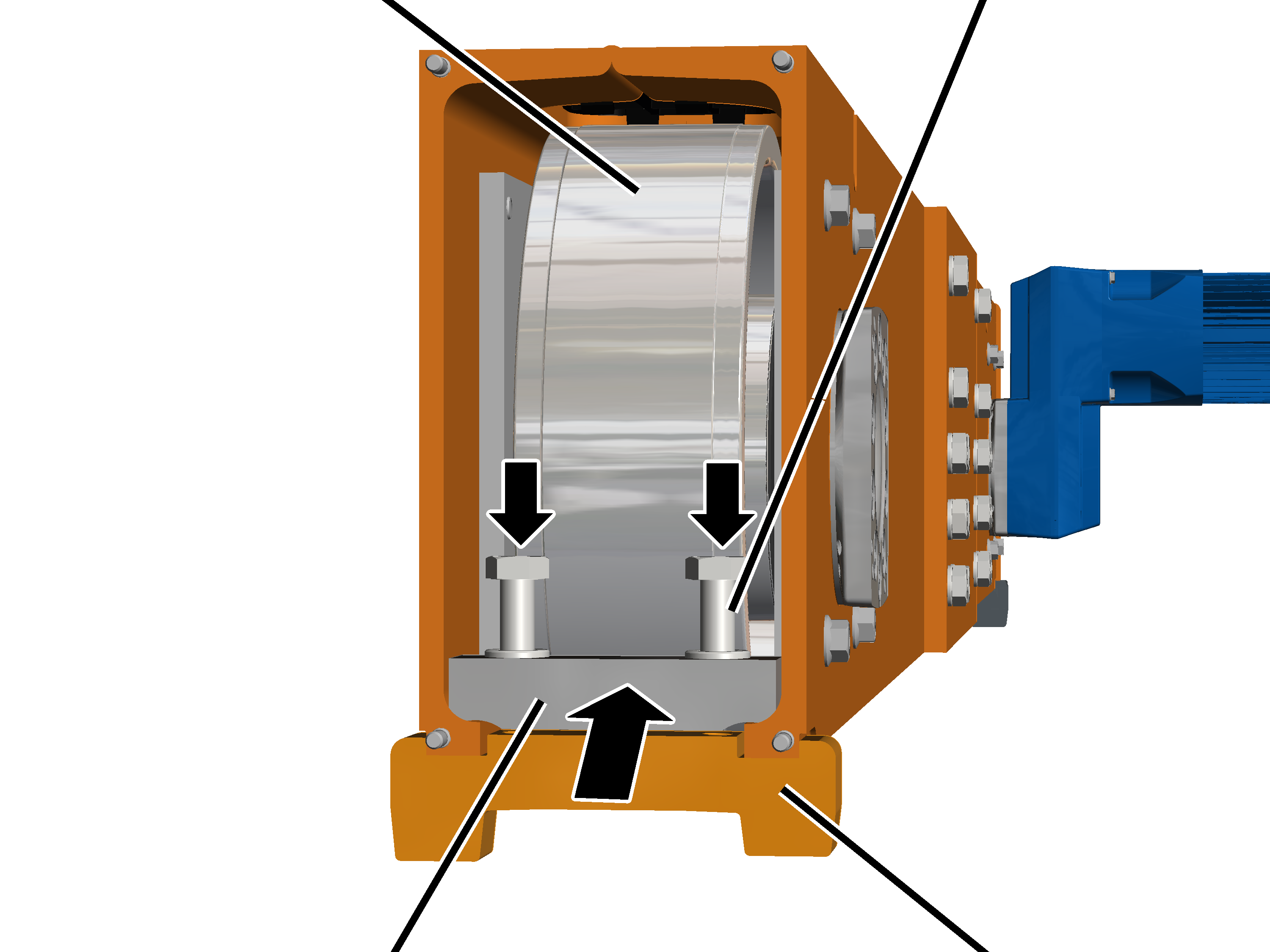

galet |
vis M20 | |
|
| ||
|
élément de serrage |
grand côté | |
Nettoyer les surfaces de
joint.
Les surfaces de joint doivent être exemptes de peinture, de graisse et d'huile !
Bien visser les 2 vis.
|
Ø galet |
Type |
Modèle |
Couple de serrage |
|
130 |
M8x45 |
Vis à côtes |
42 Nm |
|
160 |
M10x50 |
Vis à côtes |
85 Nm |
|
200 |
M10x50 |
Vis à côtes |
85 Nm |
|
280 |
M12x60 |
vis hexagonale |
130 Nm |
|
350 |
M20x75 |
vis hexagonale |
300 Nm |
|
420 |
M20x75 |
vis hexagonale |
300 Nm |
|
plaque de tampon |
|
|
| |
|
rondelle en plastique |
écrou autobloquant |
Placer la plaque de tampon sur l'axe
fileté.
À partir de la taille
160 : insérer les rondelles en plastique (4x).
Visser les 4 écrous M10
autobloquants. 6 Nm.
Les écrous autobloquants ne doivent pas être réutilisés plus de 3 fois. L'utilisation d'écrous autobloquants neufs est ensuite obligatoire.
Déterminer
le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.
|
|

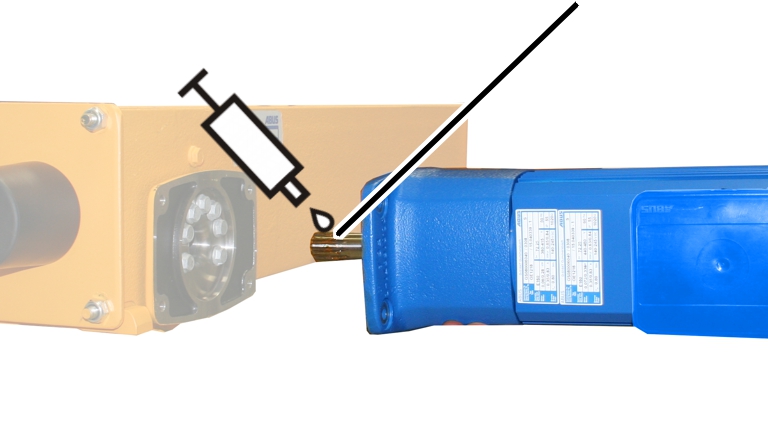

arbre de sortie |
|
| |
Lubrifier la denture sur l’arbre de
sortie.
Lubrifiant : pâte haute température Fuchs Lubritech PBC 1574.
Cette opération doit être effectuée uniquement s'il s'agit d'installer un motoréducteur AZP sur le sommier.
|

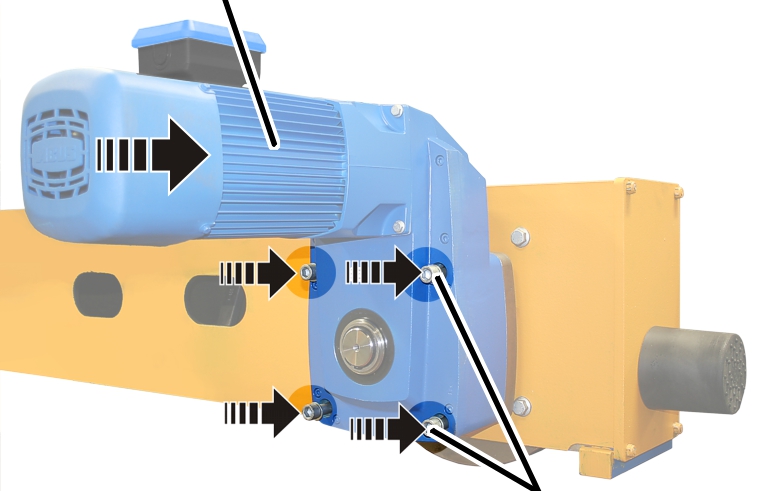

vis à côtes |
|
|
|
Motoréducteur AZP |

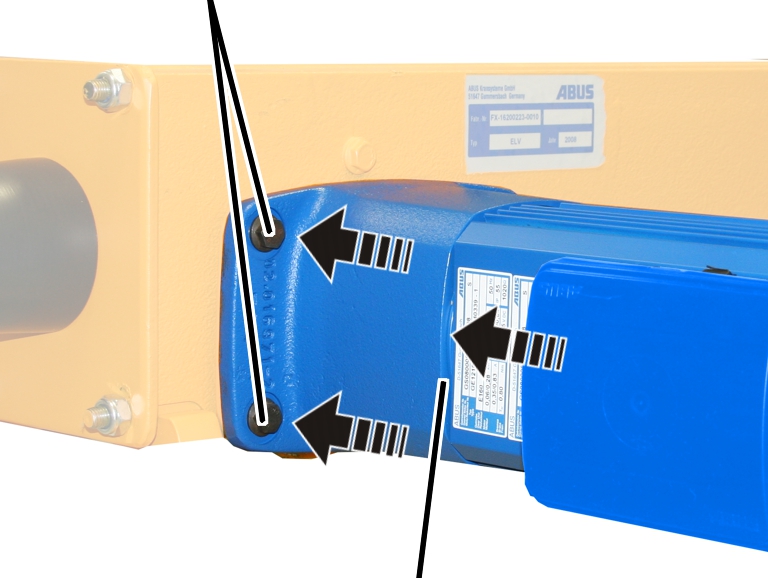

Insérer le motoréducteur
dans le galet.
Visser le motoréducteur
avec 4 vis à côtes.
|
Taille |
Type |
Couple de serrage |
|
130 |
M8x25 |
35 Nm |
|
160 |
M10x30 |
75 Nm |
|
200 |
M12x30 |
115 Nm |
|
280 |
M16x40 |
300 Nm |
Cette opération doit être effectuée uniquement s'il s'agit d'installer un motoréducteur du pont AZF sur le sommier.
|
Motoréducteur du pont AZF | |
|
| |
|
|
Vis à tête cylindrique |
Placer le motoréducteur du
pont dans le galet.
Visser le motoréducteur du
pont avec les 4 vis à tête cylindrique et les rondelles.
|
Taille |
Type |
Couple de serrage |
|
350 |
M12x100 |
30 Nm |
|
420 |
M12x100 |
30 Nm |
|
V420 |
M16x140 |
210 Nm |
|
V500 |
M16x140 |
210 Nm |
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
câble de connexion du motoréducteur |
redresseur du frein |
Placer le câble de
connexion du motoréducteur dans le connecteur mâle du motoréducteur.
Placer le redresseur du
frein dans le connecteur mâle du motoréducteur.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
Connecteur femelle pour motoréducteur |
Connecteur femelle pour le frein |
Enfoncer le connecteur
femelle pour le motoréducteur sur le connecteur mâle sur le motoréducteur.
Enfoncer le connecteur
femelle pour le frein sur le connecteur mâle sur le motoréducteur.
|
connecteur enfichable |
passe-câble |
|
| |
|
clip de blindage |
Câble de connexion |
Pousser l'extrémité avant
du câble de connexion (la gaine qui entoure le blindage est retirée à cet
endroit) dans le clip de blindage.
Fixer le câble de
connexion au clip de blindage avec un serre-câble.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
|
|

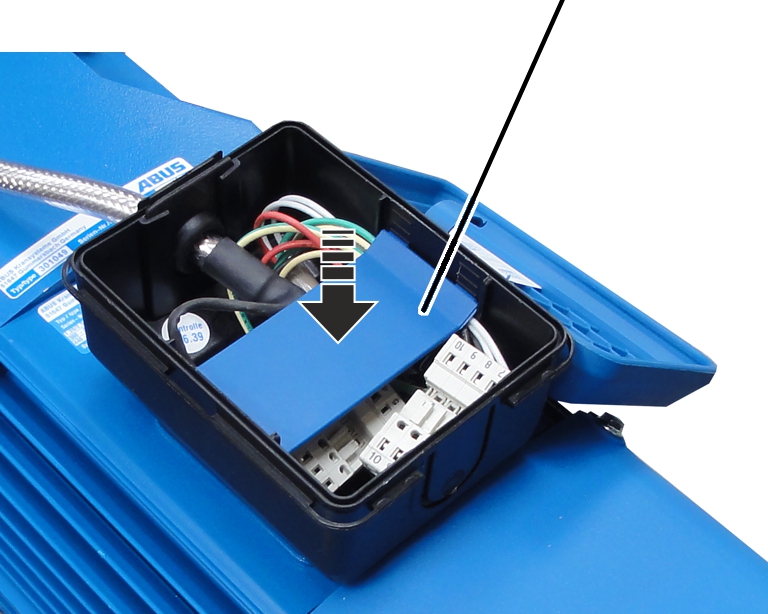

plaque intermédiaire |
|
| |
Enfoncer la plaque
intermédiaire.
Fermer le couvercle du
logement.
Replacer le pont sur le
chemin de roulement.
Mettre le pont en
service.
Contrôler le
fonctionnement du galet.
