Si présente : consulter la documentation technique
(schéma « Position de montage de l'entraîneur courant principal »)
pour connaître la position de l'entraîneur courant principal.
Le montage de l'alimentation en courant principal diffère en fonction du type de pont et des conditions qui règnent dans le bâtiment.
Si présente : consulter la documentation technique
(schéma « Position de montage de l'entraîneur courant principal »)
pour connaître la position de l'entraîneur courant principal.
Le montage d'un ou de deux supports à gauche ou à droite du sommier est maintenant effectué en fonction de la variante de montage précédemment sélectionnée.
Si nécessaire :
|

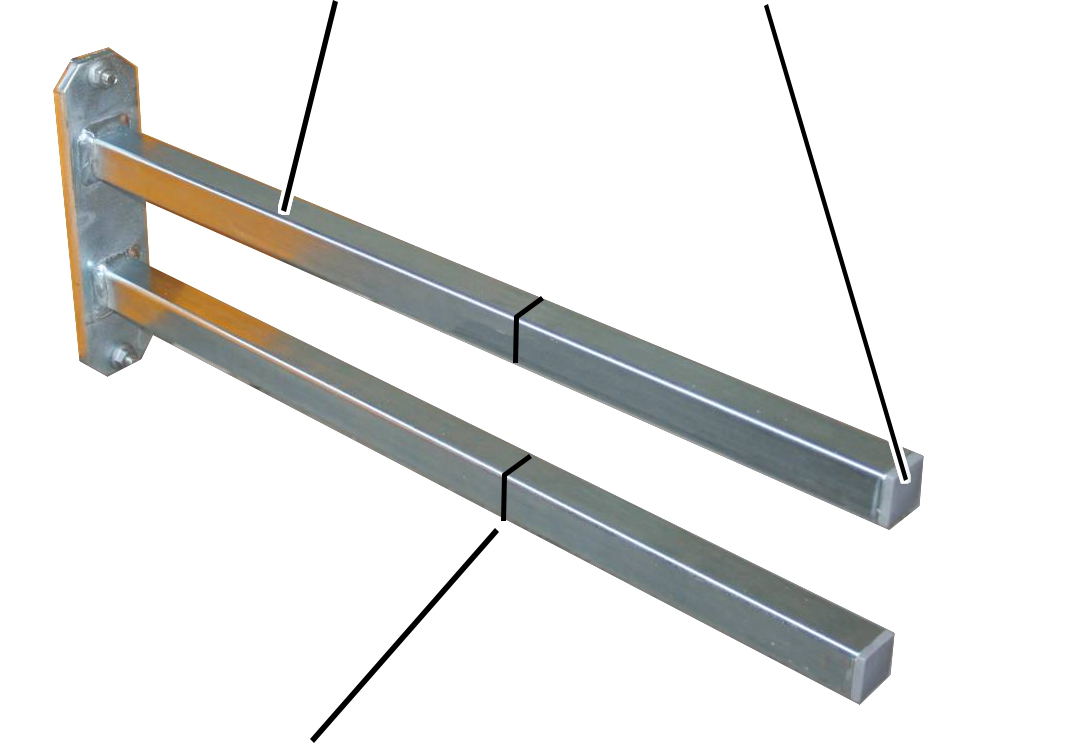

Support |
bouchon à lamelles |
|
| |
|
Raccourcir le support pour obtenir la longueur requise |
|
Retirer les 2 bouchons à
lamelles du support.
Raccourcir le support.
La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.
Replacer les 2 bouchons à
lamelles dans les extrémités du support.
|

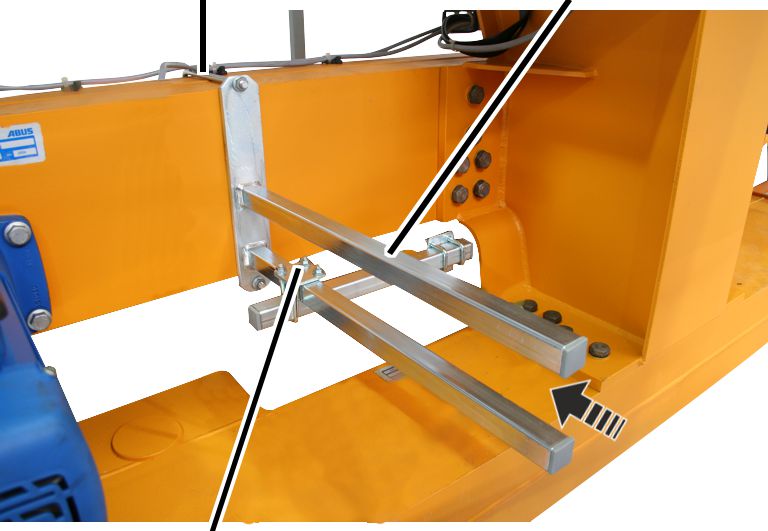

Étrier fileté |
Support |
|
| |
|
Brides pour tuyau |
|
Fixer le support au sommier auquel le coffret
électrique du pont est accroché.
Visser le support avec l'étrier fileté.
|
Étrier fileté |
Couple de serrage |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Enfiler et fixer les 2
brides pour tuyau.
Si nécessaire :
Retirer le bouchon à
lamelles du tube carré.
Raccourcir le tube carré.
Replacer le bouchon à
lamelles dans le tube carré.
|

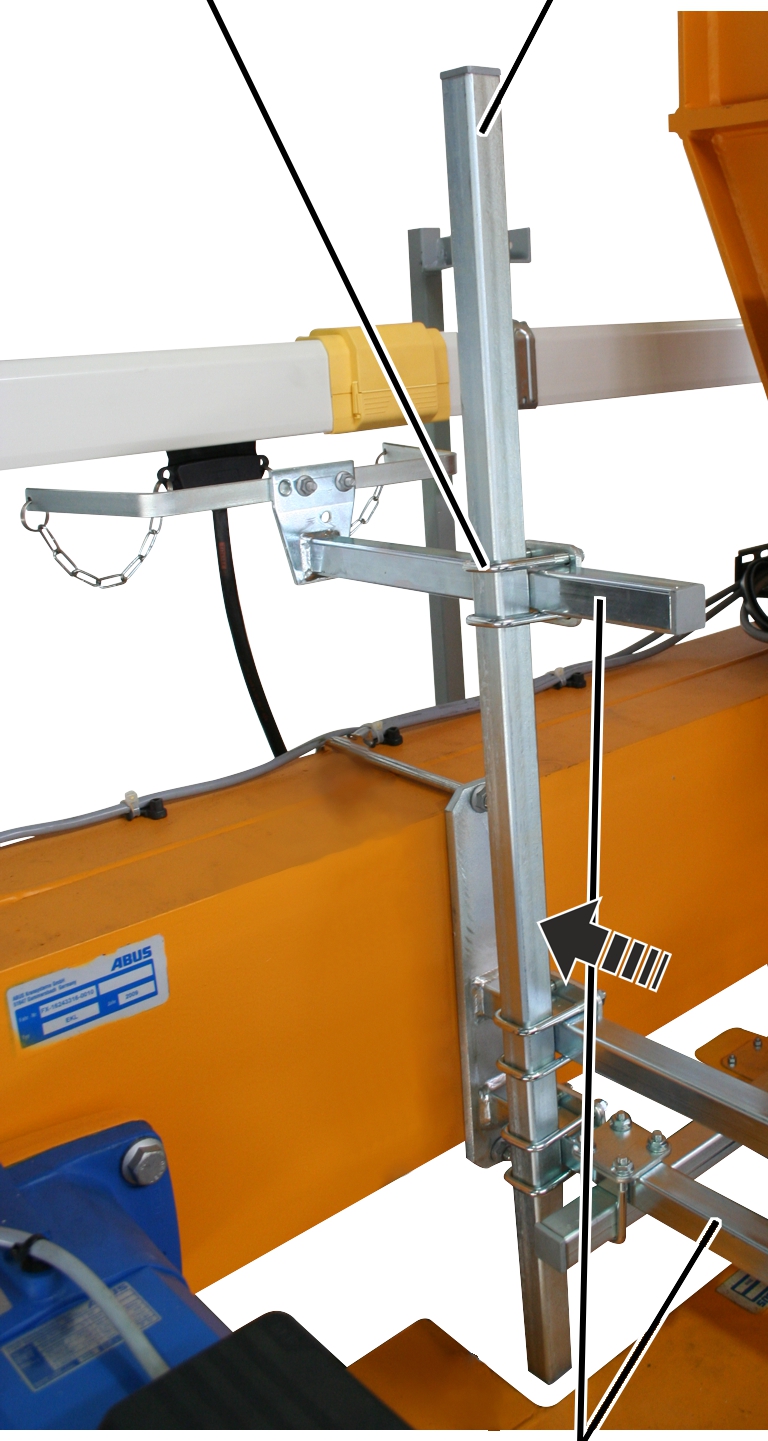

Bride pour tuyau |
Tube carré vertical |
|
| |
|
|
Support |
Placer le tube carré vertical à l'endroit requis
du support.
La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.
Visser le tube carré
vertical sur le support avec 2 brides pour tuyau. 15 Nm.
S'il y a plus d'un tube carré vertical :
|

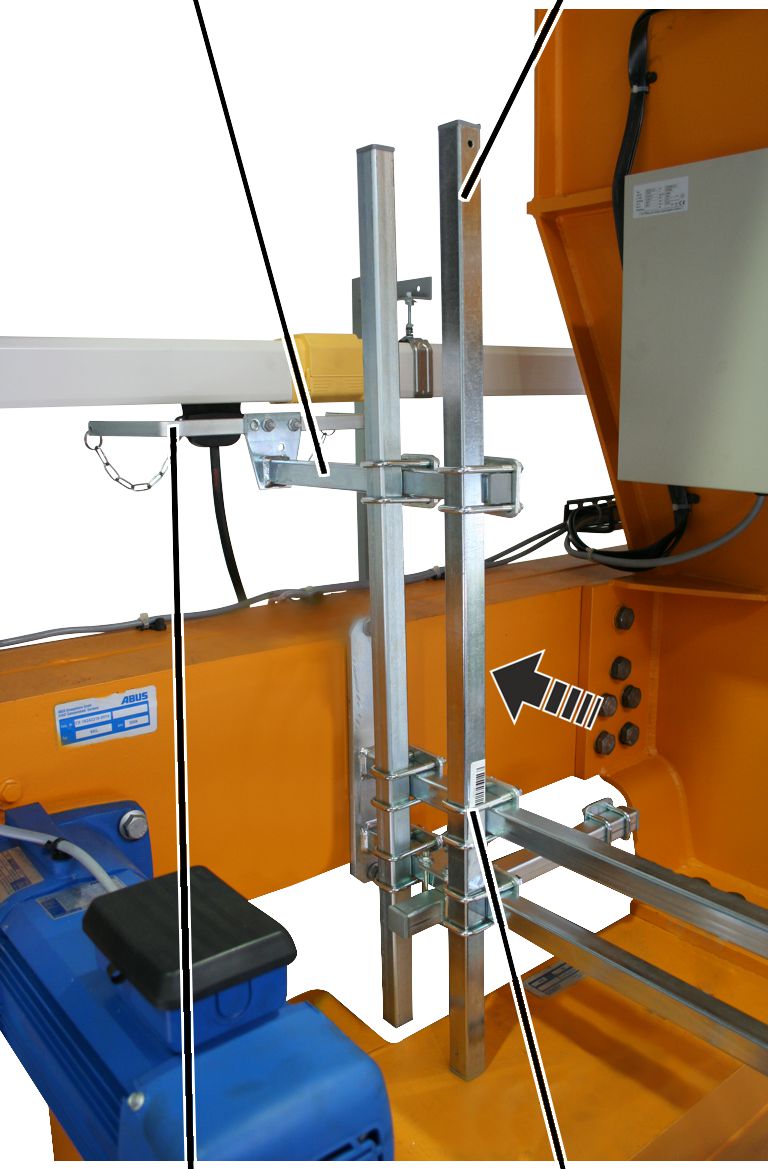

Support |
Deuxième tube carré vertical (optionnel) |
|
| |
|
support preneur de courant |
Bride pour tuyau |
Placer le tube carré horizontal sur les tubes
carrés verticaux avec deux brides pour tuyaux.
Le tube carré horizontal peut être un tube carré indépendant ou appartenir au preneur de courant de l'alimentation en courant principal.
Serrer les 2 brides pour
tuyau. 15 Nm.
Le montage des composants requis est maintenant effectué sur l'entraîneur courant principal préparé :
─ Preneur de courant de l'alimentation en courant principal
─ interrupteur à levier en croix. Voir « Montage de l'interrupteur à levier en croix ».
─ Avertisseur
─ Lampe témoin rouge
