Matériau |
Taille |
Lubrification |
|
Vis à haute résistance (hexagonale) |
10.9 |
M20 |
|
|
Rondelle |
C 45 |
HR 21 |
MoS2 |
|
Écrou à haute résistance (hexagonal) |
10 |
M20 |
MoS2 |
─ Les vis à haute résistance et la plaque de fixation avec les écrous à haute résistance ne doivent pas être serrées plus de deux fois avec le couple de serrage. Si elles ont été serrées plus de deux fois avec le couple de serrage, les vis à haute résistance et les plaques de fixation avec les écrous à haute résistance doivent être jetées.
S'il s'avérait nécessaire de dévisser les vis à haute résistance pendant le montage, vous pouvez réutiliser une seule fois les mêmes vis à haute résistance, sans quoi la lubrification ne suffirait plus !
Les écrous à haute résistance et les rondelles doivent être galvanisés et lubrifiés au MoS2.
─ Il est interdit de réutiliser les vis à haute résistance qui sont restées installées longtemps sur un pont.
|

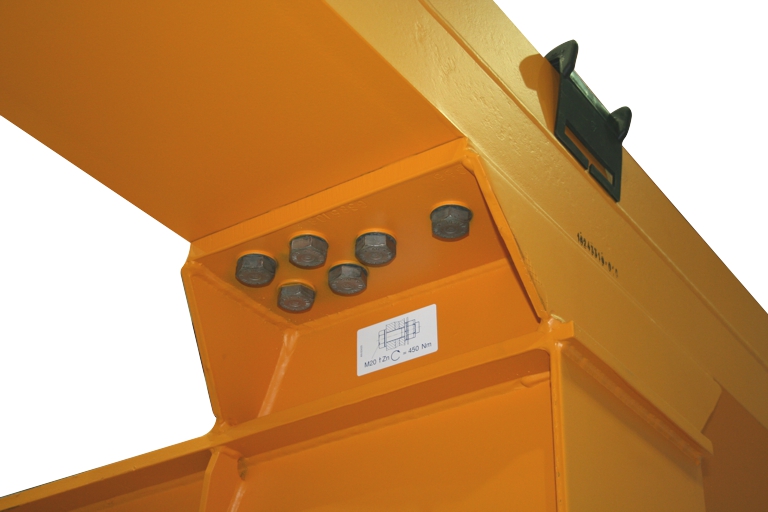

Sommiers |
Type et taille |
Quantité |
Couple de serrage |
|
160 |
vis à haute résistance |
6 |
450 Nm |
|
200 |
vis à haute résistance |
8 |
450 Nm |
|
280 |
vis à haute résistance |
12 |
450 Nm |
|
350 |
vis à haute résistance |
12 |
450 Nm |
|
420 |
vis à haute résistance |
16 |
450 Nm |
|
|
|

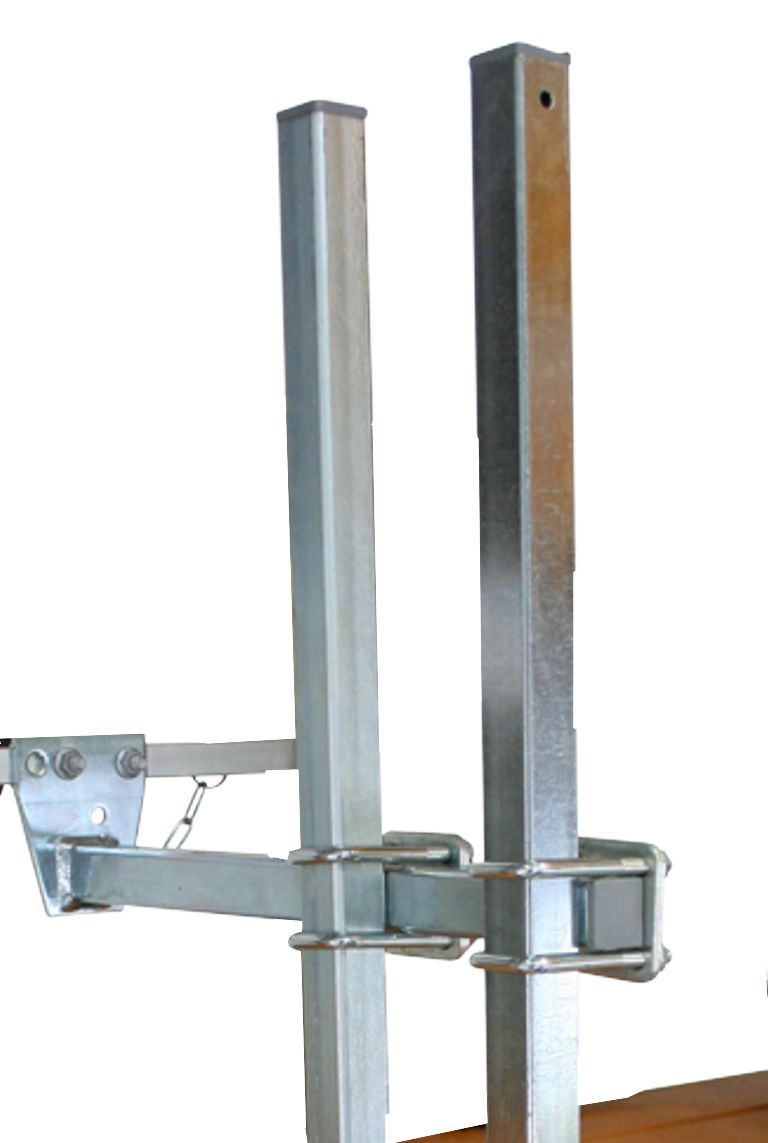

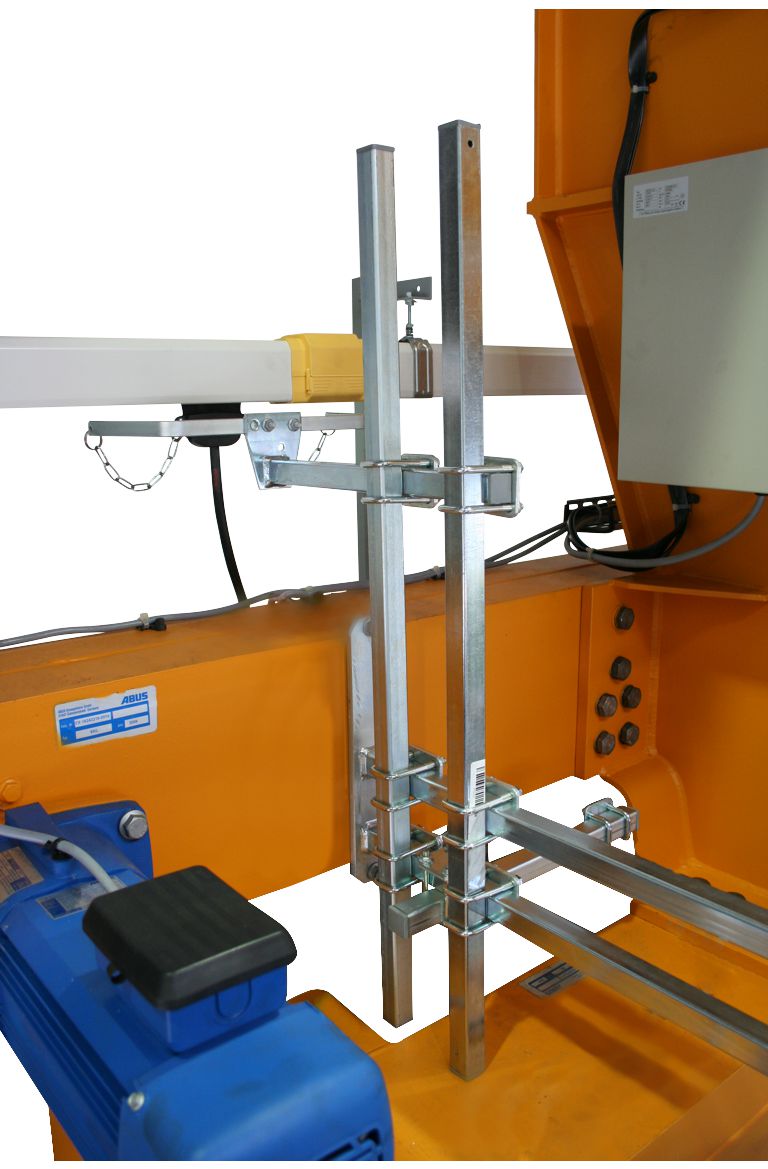

Étrier fileté |
Type et taille |
Quantité |
Couple de serrage |
|
M8 |
Écrou à côtes M8 |
2x |
25 Nm |
|
M10 |
Écrou à côtes M10 |
2x |
50 Nm |
|
M12 |
Écrou à côtes M12 |
2x |
75 Nm |
|
|

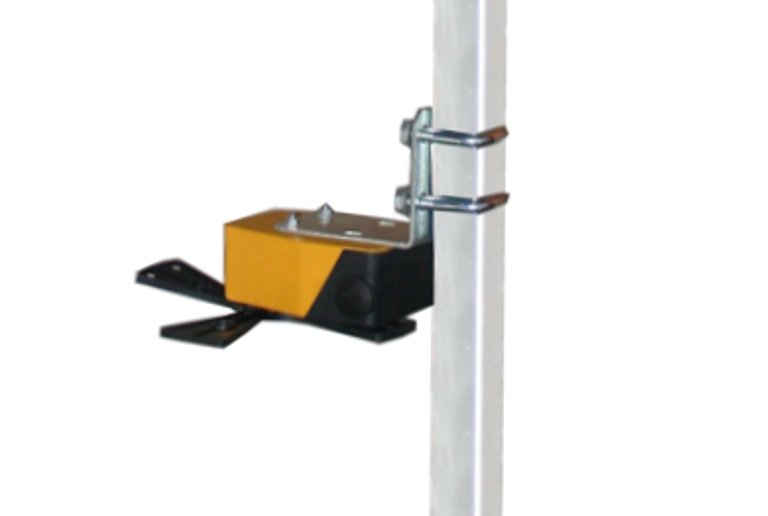

─ 4 par bride pour tuyau
─ 15 Nm
|
|
─ 4 par bride pour tuyau
─ 15 Nm
