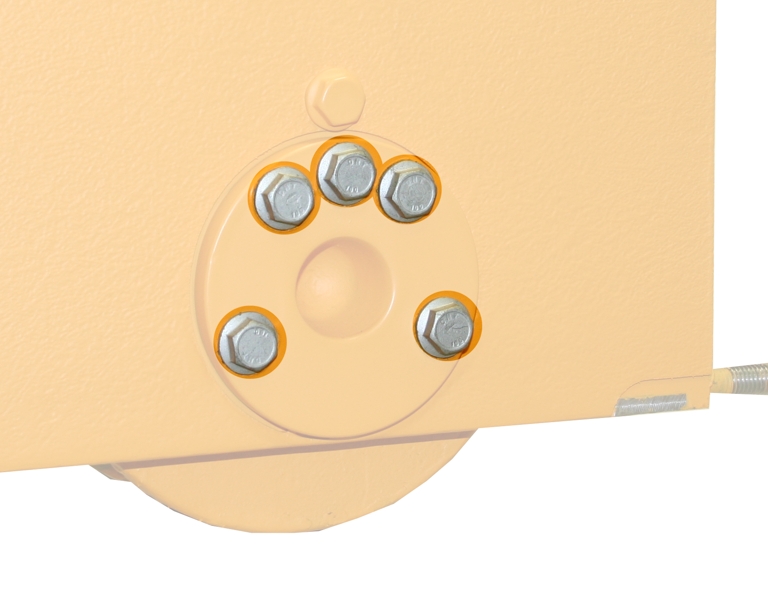

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
130 |
vis à côtes M8x25 |
5x |
42 Nm |
|
160 |
vis à côtes M8x25 |
5x |
42 Nm |
|
200 |
vis à côtes M10x30 |
5x |
85 Nm |
|
280 |
vis à côtes M12x40 |
5x |
130 Nm |
|
350 |
vis à côtes M12x40 |
8x |
130 Nm |
|
420 |
vis à côtes M16x40 |
8x |
330 Nm |
|
|
|

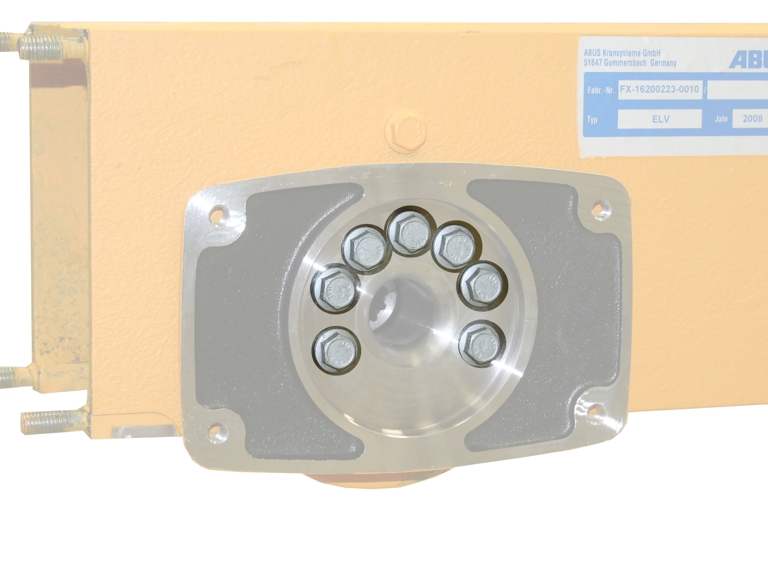

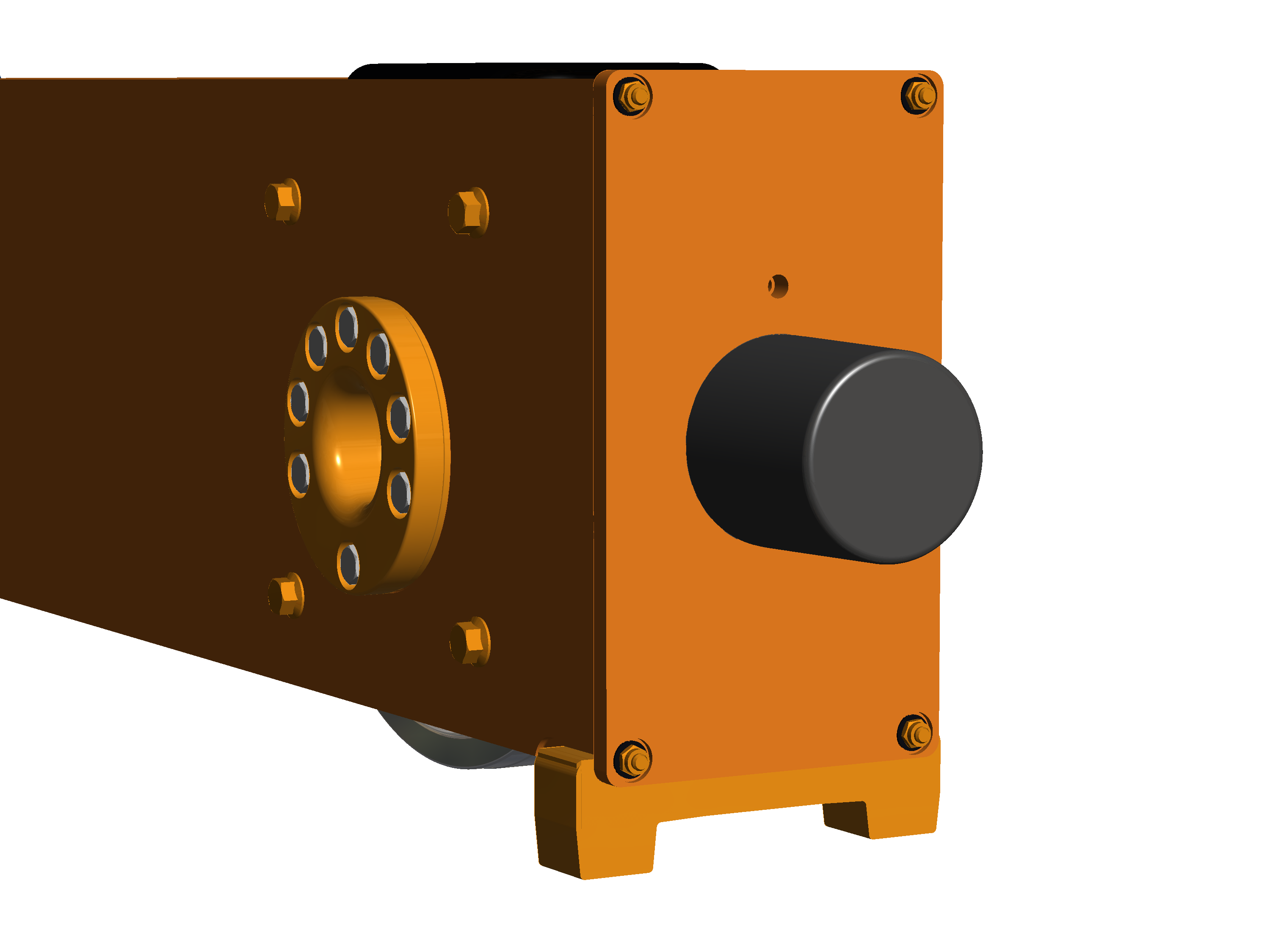

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
130 |
vis à côtes M8x25 |
7x |
42 Nm |
|
160 |
vis à côtes M8x25 |
7x |
42 Nm |
|
200 |
vis à côtes M10x30 |
7x |
85 Nm |
|
280 |
vis à côtes M12x40 |
7x |
130 Nm |
|
350 |
vis à côtes M12x40 |
10x |
130 Nm |
|
420 avec motoréducteur du pont 420 |
vis à côtes M16x40 |
10x |
330 Nm |
|
420 avec motoréducteur du pont
420 V |
vis à côtes M16x70 |
10x |
330 Nm |
|
|
|
Type, taille et longueur |
Quantité |
Couple de serrage | |
|
130 |
vis à côtes M8x45 |
2x |
42 Nm |
|
160 |
vis à côtes M10x50 |
2x |
85 Nm |
|
200 |
vis à côtes M10x50 |
2x |
85 Nm |
|
280 |
vis hexagonale M12x60 |
2x |
130 Nm |
|
350 |
vis hexagonale M20x75 ou M20x70 |
2x |
300 Nm |
|
420 |
vis hexagonale M20x75 ou M20x70 |
2x |
300 Nm |
|
|

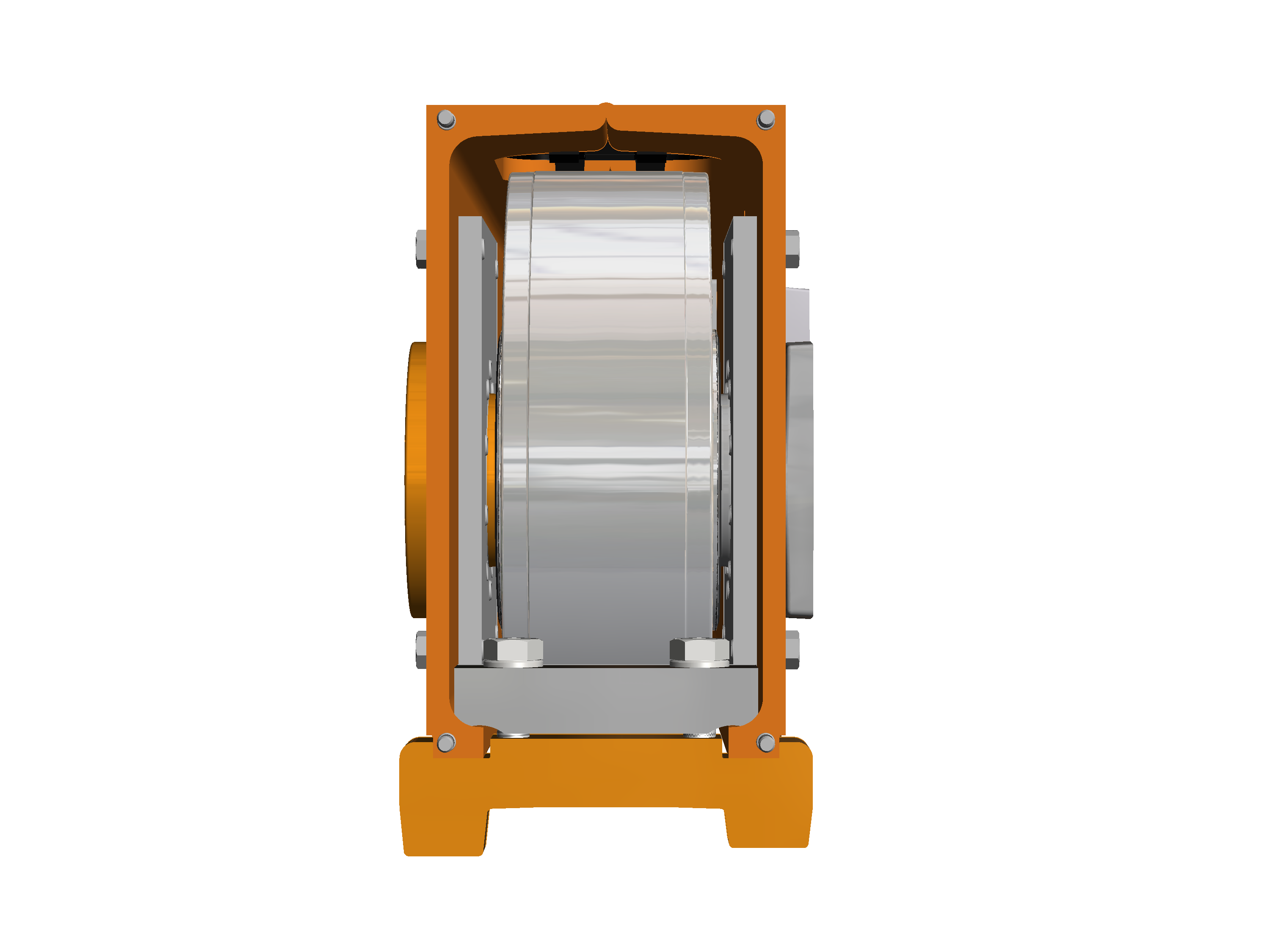

─ À partir de la taille 160 : rondelles en plastique
─ 4 par plaque de tampon
─ 6 Nm
|
|
|

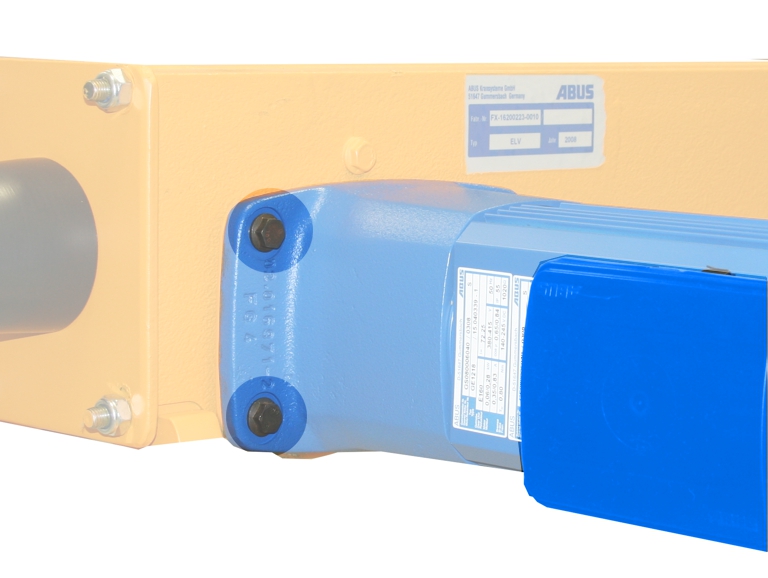

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
130 |
vis à côtes M8x25 |
4x |
35 Nm |
|
160 |
vis à côtes M10x30 |
4x |
75 Nm |
|
200 |
vis à côtes M12x30 |
4x |
115 Nm |
|
280 |
vis à côtes M16x40 |
4x |
300 Nm |
|
|
|

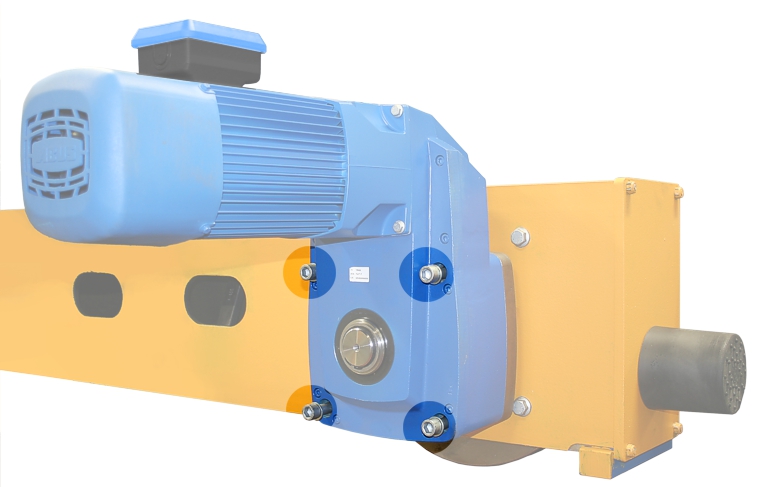

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
350 |
Vis à tête cylindrique M12x100 |
4x |
30 Nm |
|
420 |
Vis à tête cylindrique M12x100 |
4x |
30 Nm |
|
V420 |
Vis à tête cylindrique M16x140 |
4x |
210 Nm |
|
V500 |
Vis à tête cylindrique M16x140 |
4x |
210 Nm |
