Comprobar los tornillos de alta resistencia: deben
cumplir los requisitos siguientes:
|
|
Material |
Tamaño |
Engrase |
|
Tornillo de alta resistencia (hexagonal) |
10.9 |
M20 |
|
|
Arandela |
C 45 |
HV 21 |
MoS2 |
|
Tuerca de alta resistencia (hexagonal) |
10 |
M20 |
MoS2 |
─ Los tornillos de alta resistencia y la placa de fijación con las tuercas de alta resistencia sólo pueden montarse un máximo de dos veces con el par de apriete indicado. Si han sido apretados más de dos veces con el par de apriete, los tornillos y la placa de montaje con las tuercas de alta resistencia deberán eliminarse.
Si durante el montaje fuera necesario aflojar los tornillos de alta resistencia, pueden reutilizarse los mismos tornillos como máximo una vez, ya que en caso contrario no bastará el engrase.
Las tuercas de alta resistencia deben estar galvanizadas y engrasadas con MoS2.
─ Los tornillos de alta resistencia que hayan estado montados durante cierto tiempo en una grúa no pueden volver a utilizarse.
|

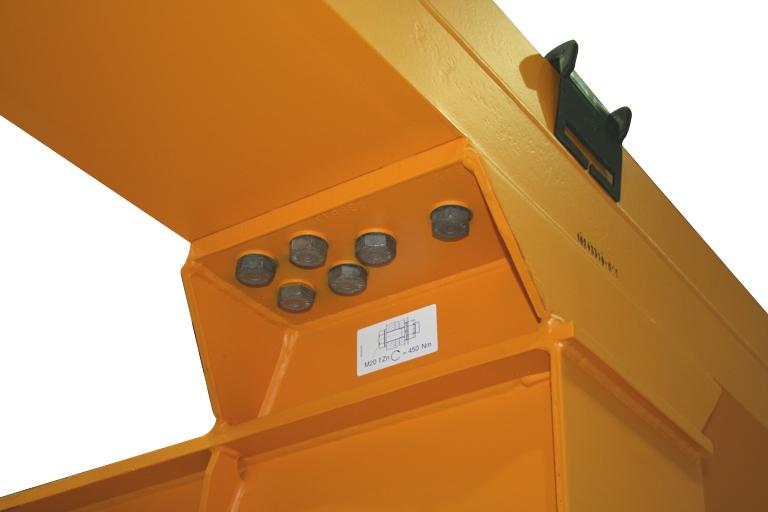

Testero |
Tipo y tamaño |
Cantidad |
Par de apriete |
|
160 |
Tornillos de alta resistencia |
6 |
450 Nm |
|
200 |
Tornillos de alta resistencia |
8 |
450 Nm |
|
280 |
Tornillos de alta resistencia |
12 |
450 Nm |
|
350 |
Tornillos de alta resistencia |
12 |
450 Nm |
|
420 |
Tornillos de alta resistencia |
16 |
450 Nm |
|
|
|

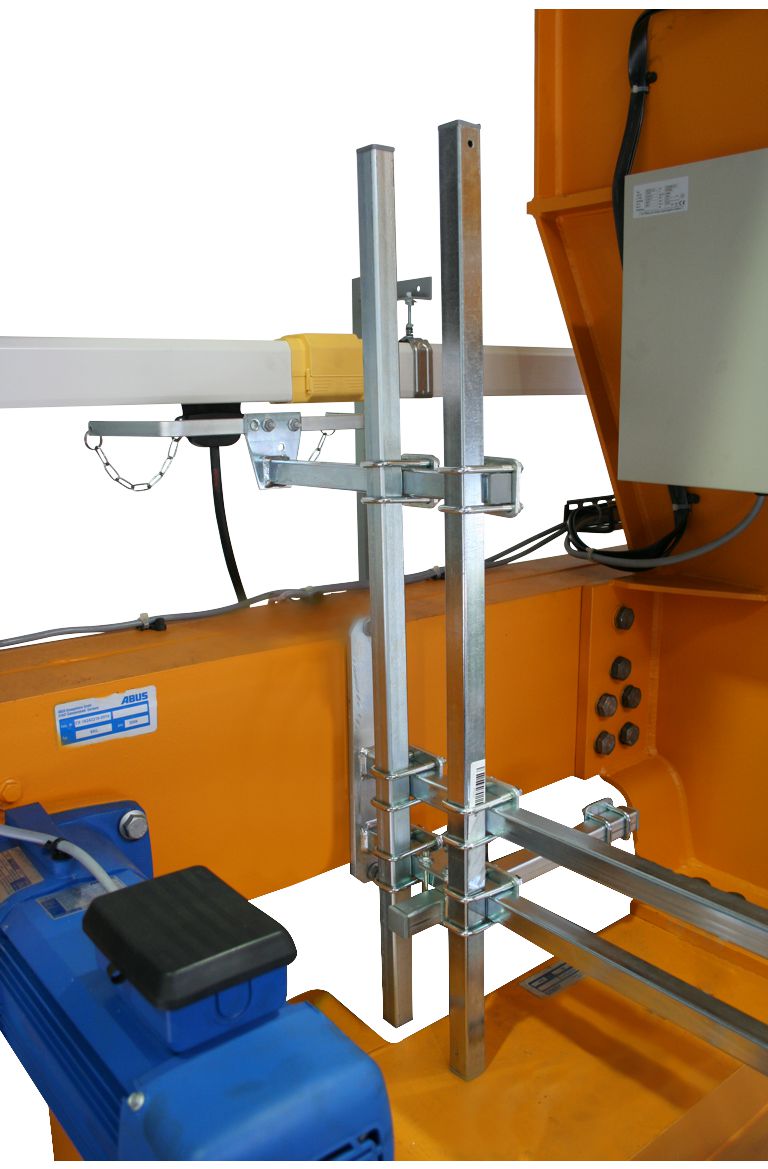

Arco roscado |
Tipo y tamaño |
Cantidad |
Par de apriete |
|
M8 |
Tuerca nervada M8 |
2x |
25 Nm |
|
M10 |
Tuerca nervada M10 |
2x |
50 Nm |
|
M12 |
Tuerca nervada M12 |
2x |
75 Nm |
|
|

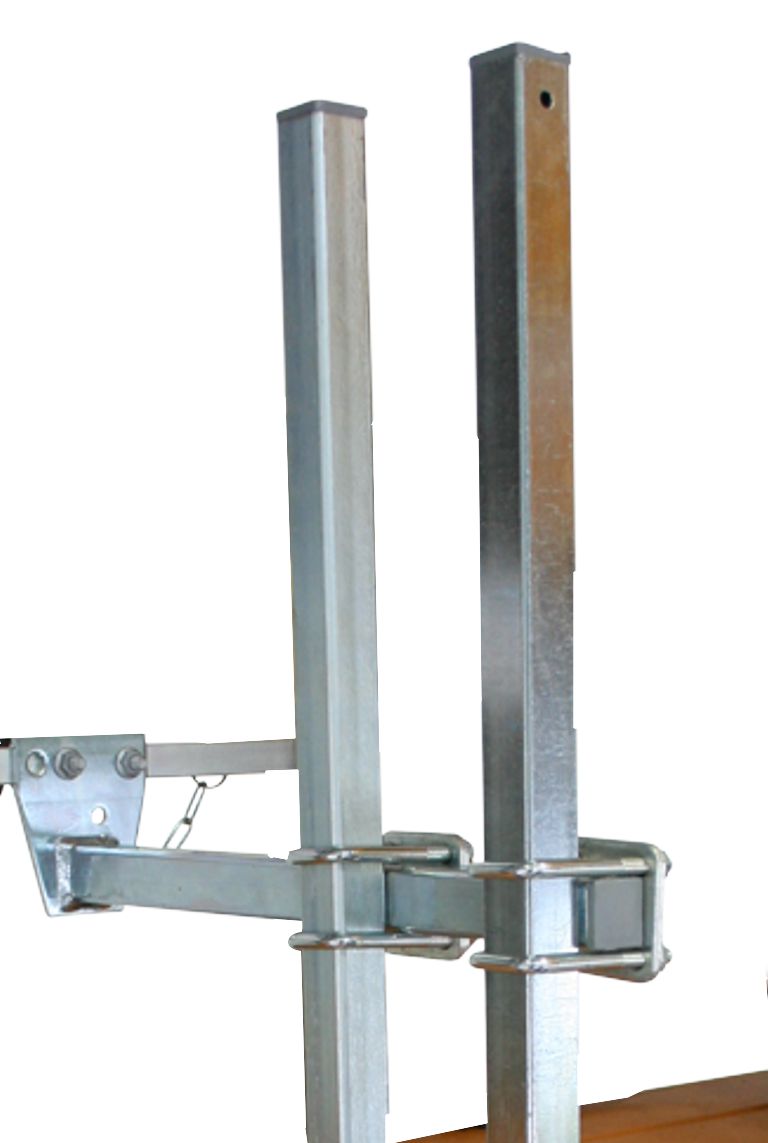

─ 4x por abrazadera de tubo
─ 15 Nm
|
|
─ 4x por abrazadera de tubo
─ 15 Nm
