Montaje de la roldana motriz

Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.

Las figuras muestran el montaje de una roldana del tamaño 130. El montaje de roldanas mayores no se diferencia mucho.

Montar la roldana

	Brida del cojinete

Perno de cojinete	Roldana

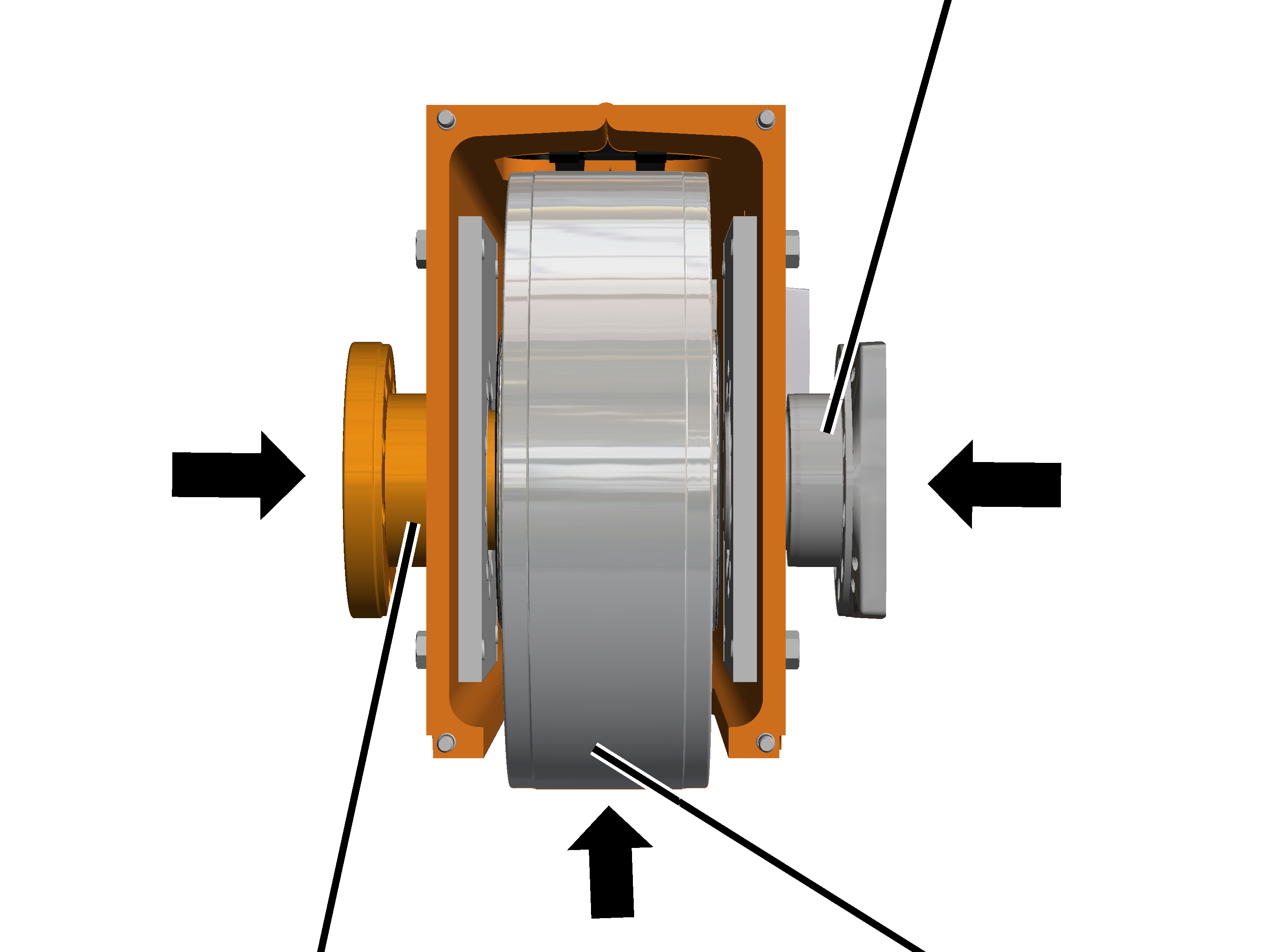

Sujetar la roldana en el testero. No importa qué lado mira hacia dentro o hacia fuera.

Insertar el perno de cojinete y la brida del cojinete. En caso necesario, golpear suavemente con un martillo contra el perno de cojinete y la brida del cojinete.

Tornillo de soporte

	Tornillos nervados

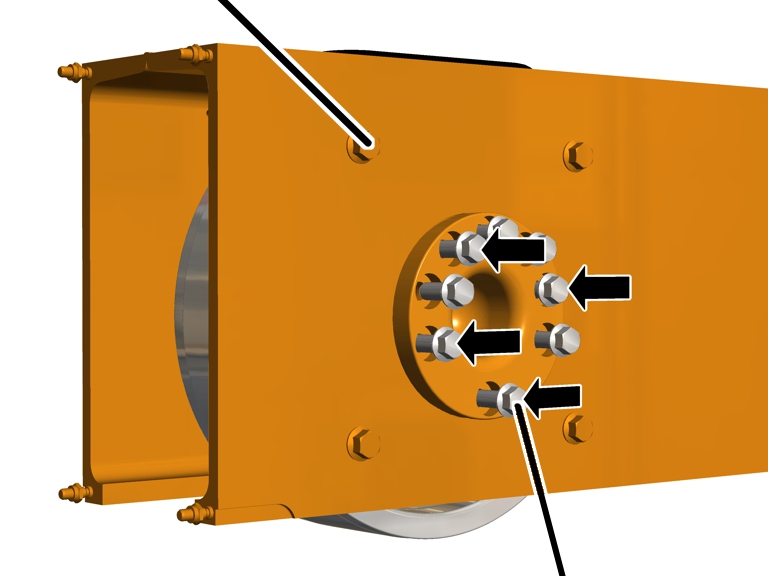

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Modelo	Par de apriete
130	10.9	7x	M8x25	42 Nm
160	10.9	7x	M8x25	42 Nm
200	10.9	7x	M10x30	85 Nm
280	10.9	7x	M12x40	130 Nm
350	10.9	10x	M12x40	130 Nm
420 con accionamiento de traslación de la grúa 420	10.9	10x	M16x40	330 Nm
420 con accionamiento de traslación de la grúa 420V	10.9	10x	M16x70	330 Nm

Sólo en tamaño 420 con accionamiento de traslación de la grúa 420 V

Este paso se aplica sólo cuando se vaya a montar un testero de tamaño 420 con un accionamiento de traslación de la grúa 420 V.

Montaje del adaptador

Pasador		Brida del cojinete

	Tornillo de soporte

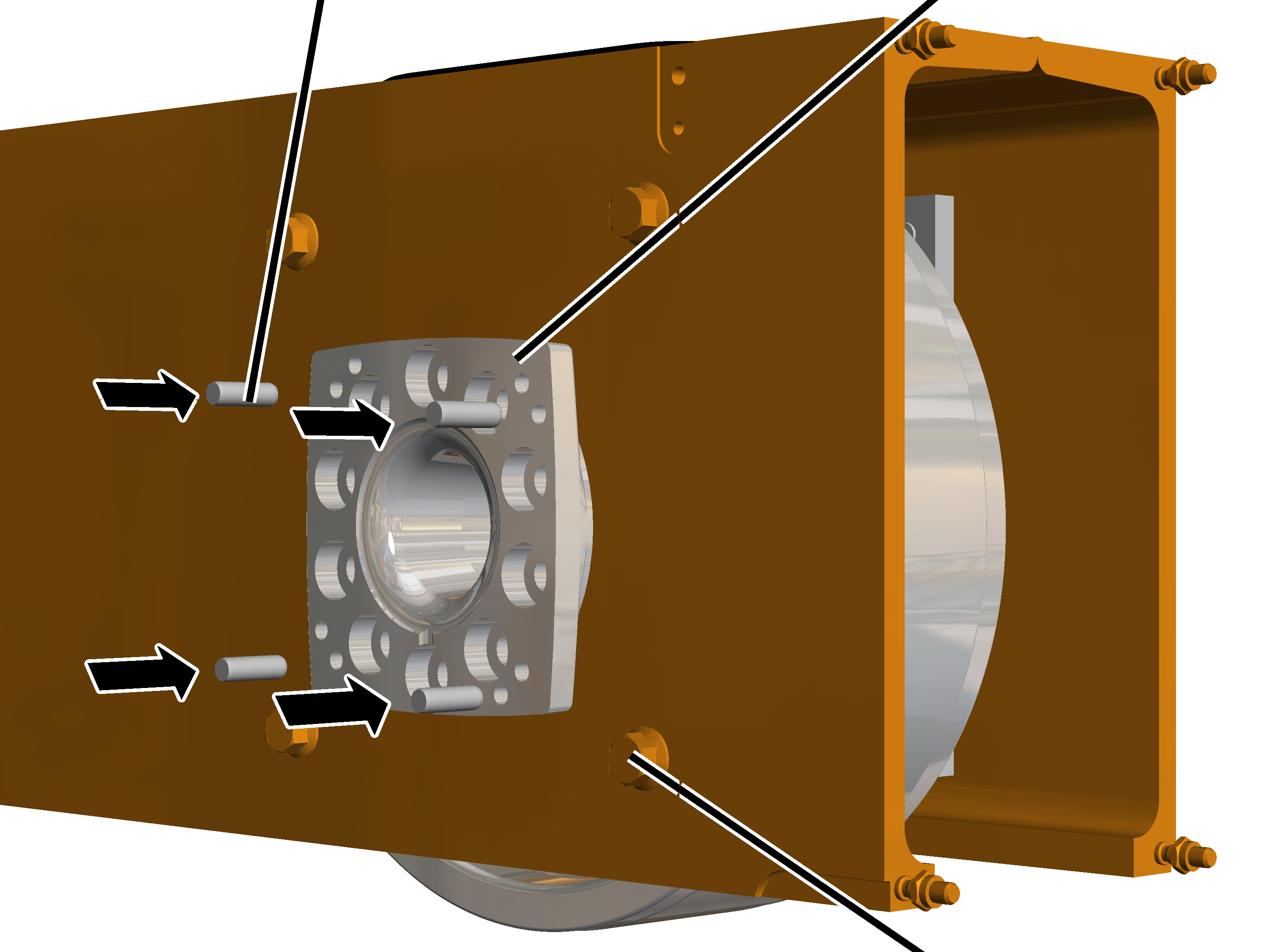

Caso necesario, insertar los pasadores (4x) en la brida del cojinete.

Tornillo de soporte		Brida del cojinete

Pasador	Adaptador

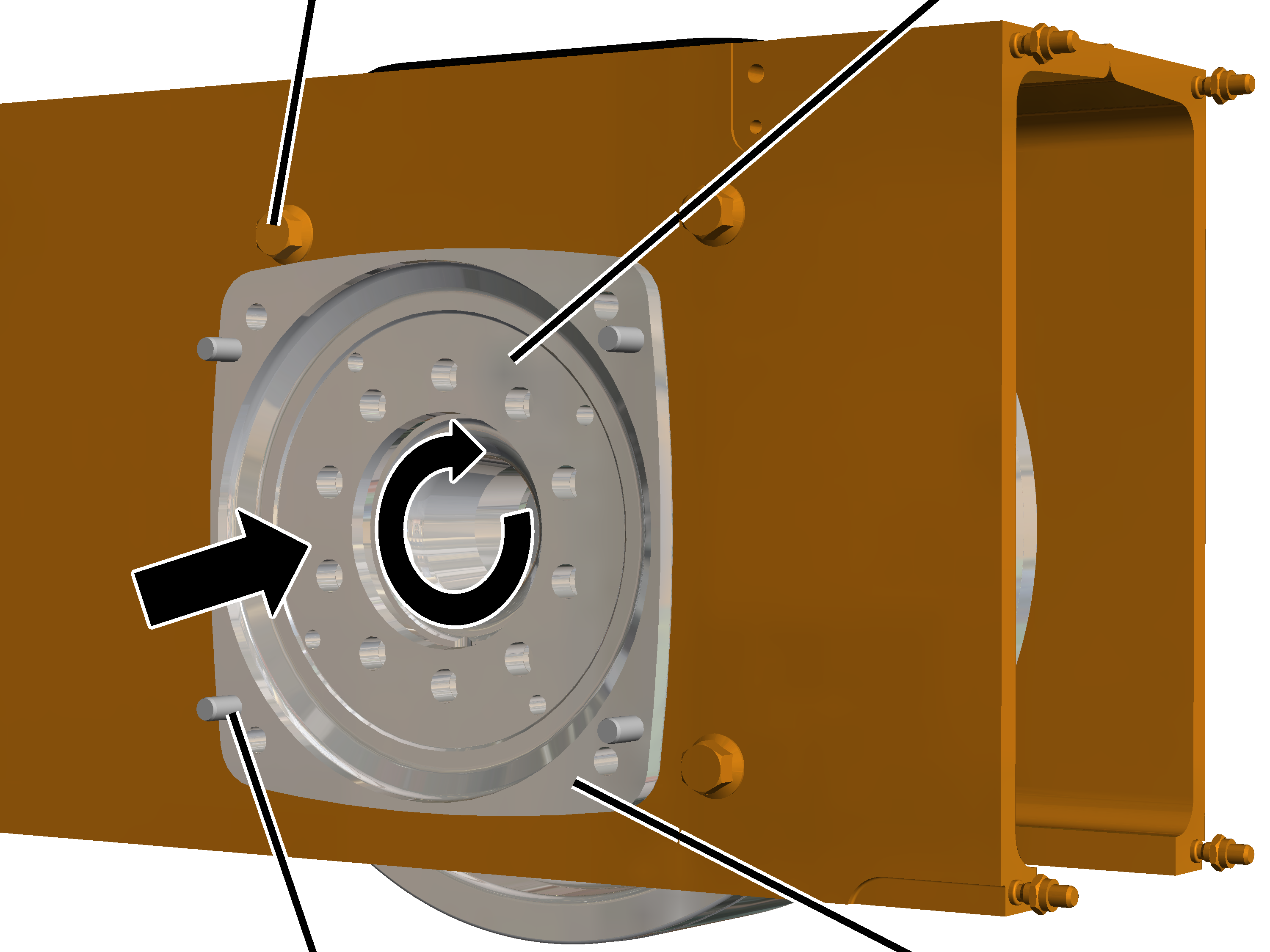

Girar el adaptador hasta que coincidan los agujeros.

Insertar el adaptador sobre los pasadores de la brida del cojinete.

Brida del cojinete	Tornillos nervados

Adaptador		Pasadores

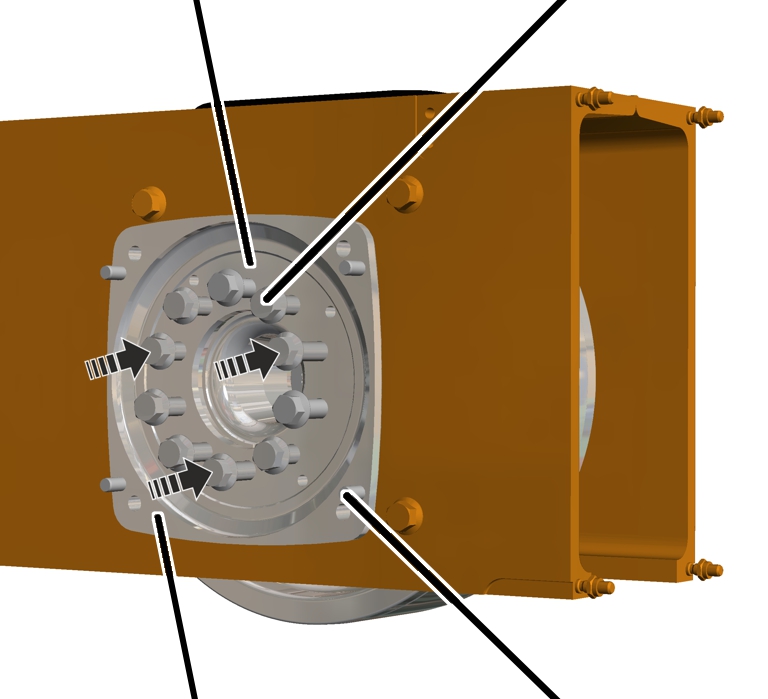

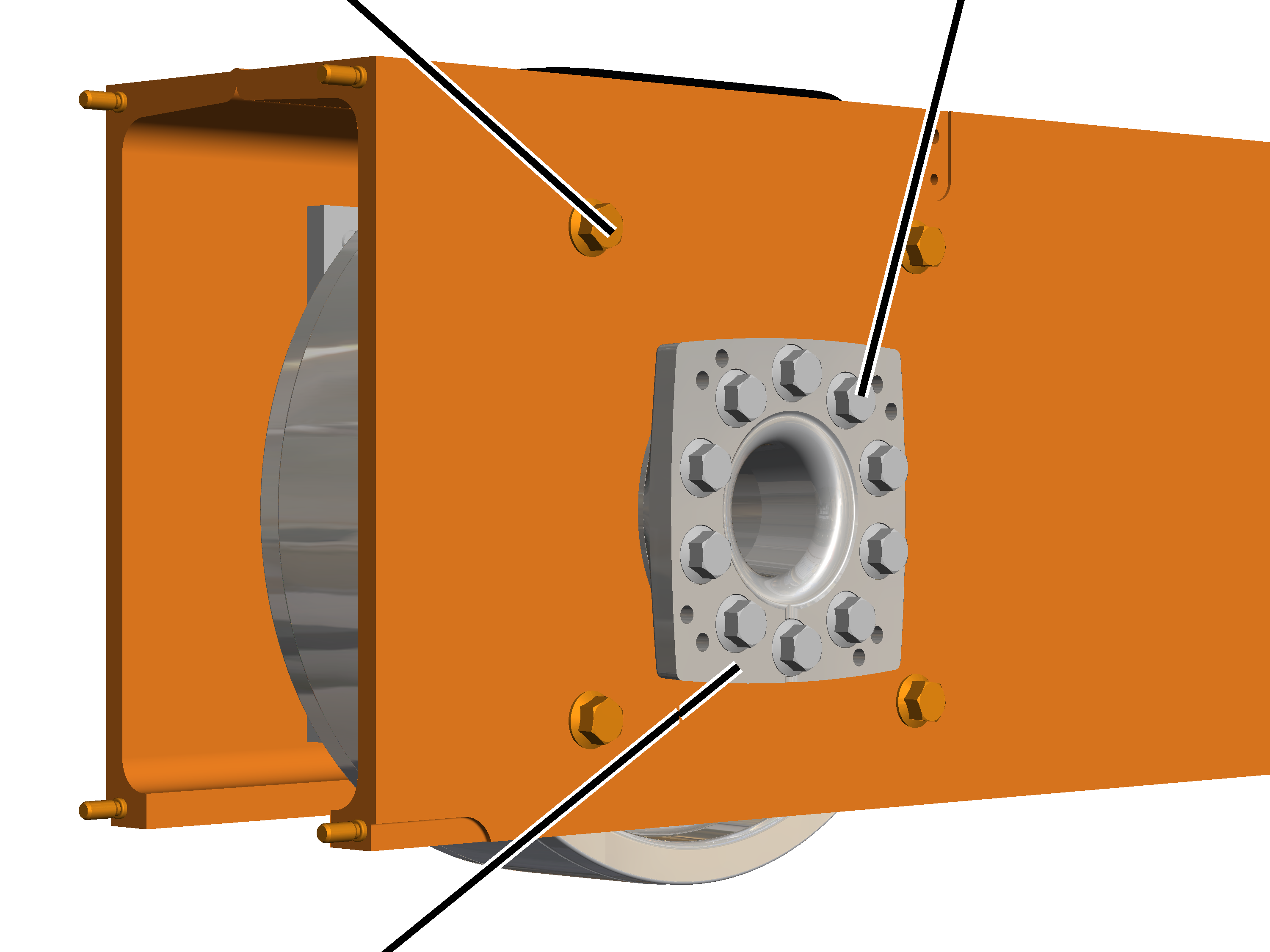

Insertar los tornillos nervados M16x70 (10x) por el adaptador y la brida del cojinete.

Atornillar la brida del cojinete

Tornillo de soporte	Tornillos nervados

Brida del cojinete

Apretar los tornillos nervados escalonadamente.

Ø roldana	Tipo de rigidez	Cantidad	Modelo	Par de apriete
130	10.9	7x	M8x25	42 Nm
160	10.9	7x	M8x25	42 Nm
200	10.9	7x	M10x30	85 Nm
280	10.9	7x	M12x40	130 Nm
350	10.9	10x	M12x40	130 Nm
420 con accionamiento de traslación de la grúa 420	10.9	10x	M16x40	330 Nm
420 con accionamiento de traslación de la grúa 420V	10.9	10x	M16x70	330 Nm

Sólo con protección antidescarrilamiento

Montar la protección antidescarrilamiento

Roldana	Tornillo M20

Tensor		Lado grande

Limpiar las superficies de contacto

¡Las superficies de contacto deben estar libres de pintura, grasa y aceite!

Girar la protección antidescarrilamiento de forma que el lado más grande mire hacia el accionamiento de traslación de la grúa.

Insertar la protección antidescarrillamiento.

Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm

Solo con pieza de apriete

Montar la pieza de apriete

Roldana	Tornillo M20

Tensor		Lado grande

Limpiar las superficies de contacto

¡Las superficies de contacto deben estar libres de pintura, grasa y aceite!

Insertar la pieza de apriete.

Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm

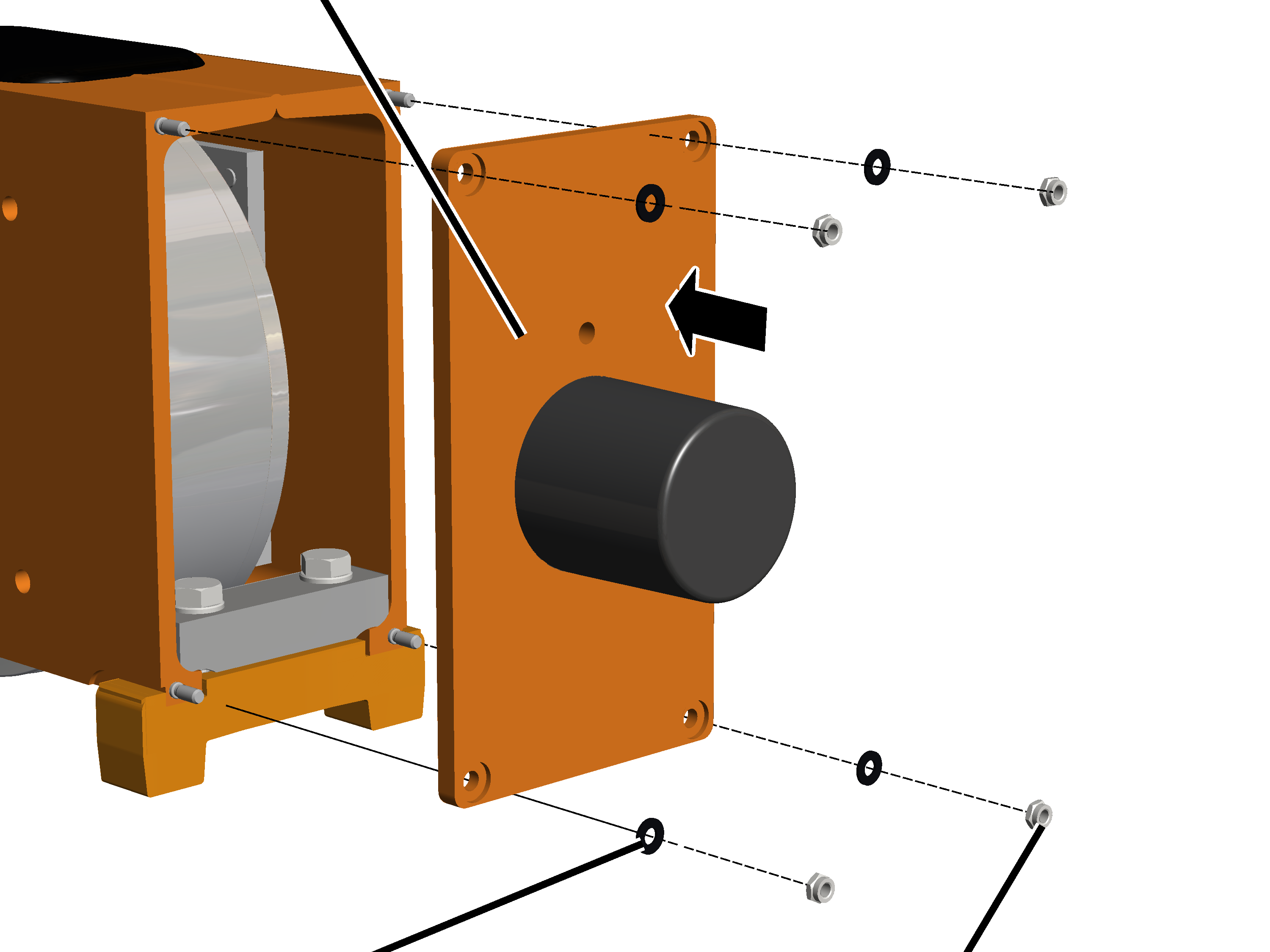

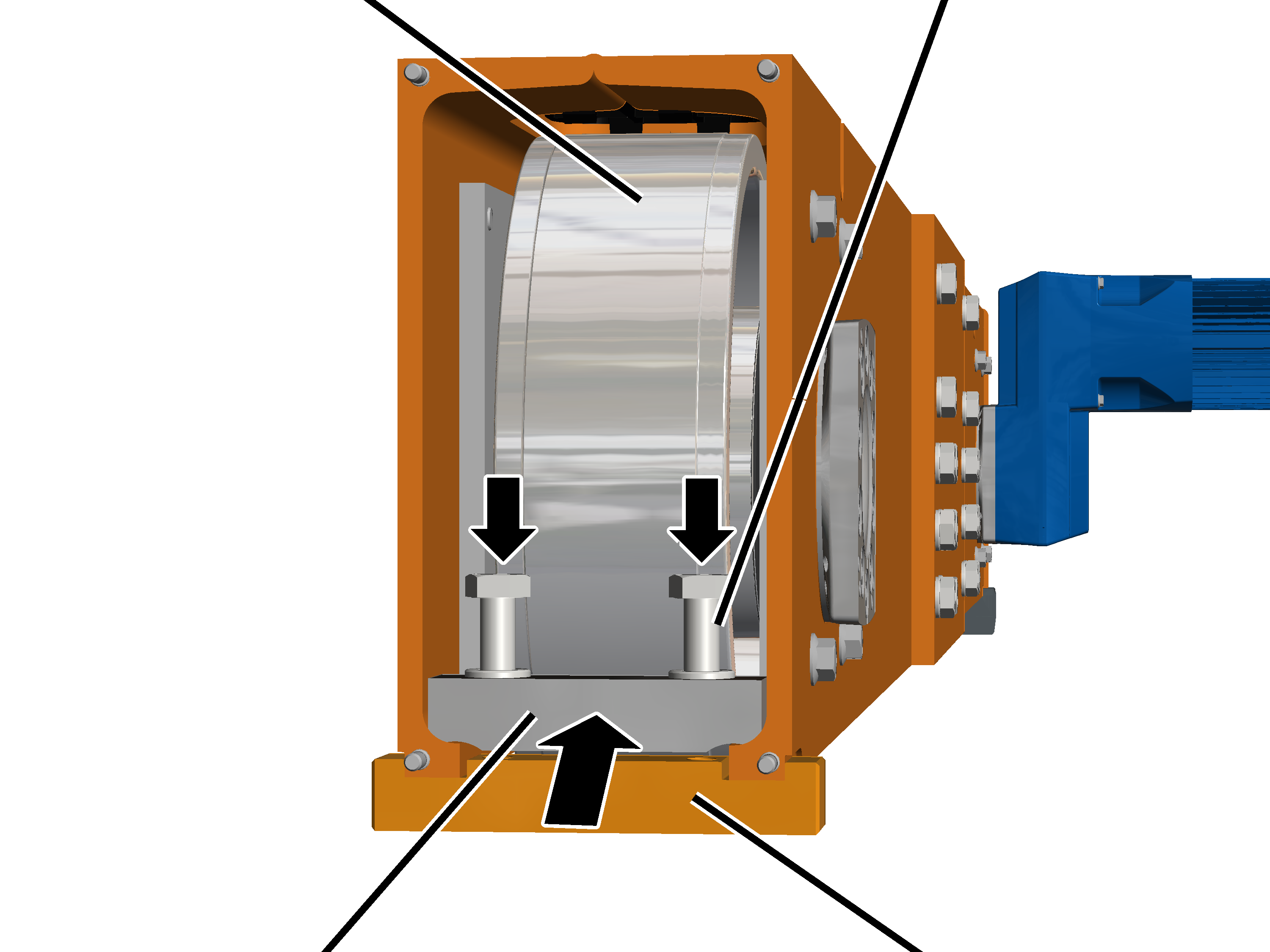

Placa de tope

Arandela de plástico	Tuerca autoblocante

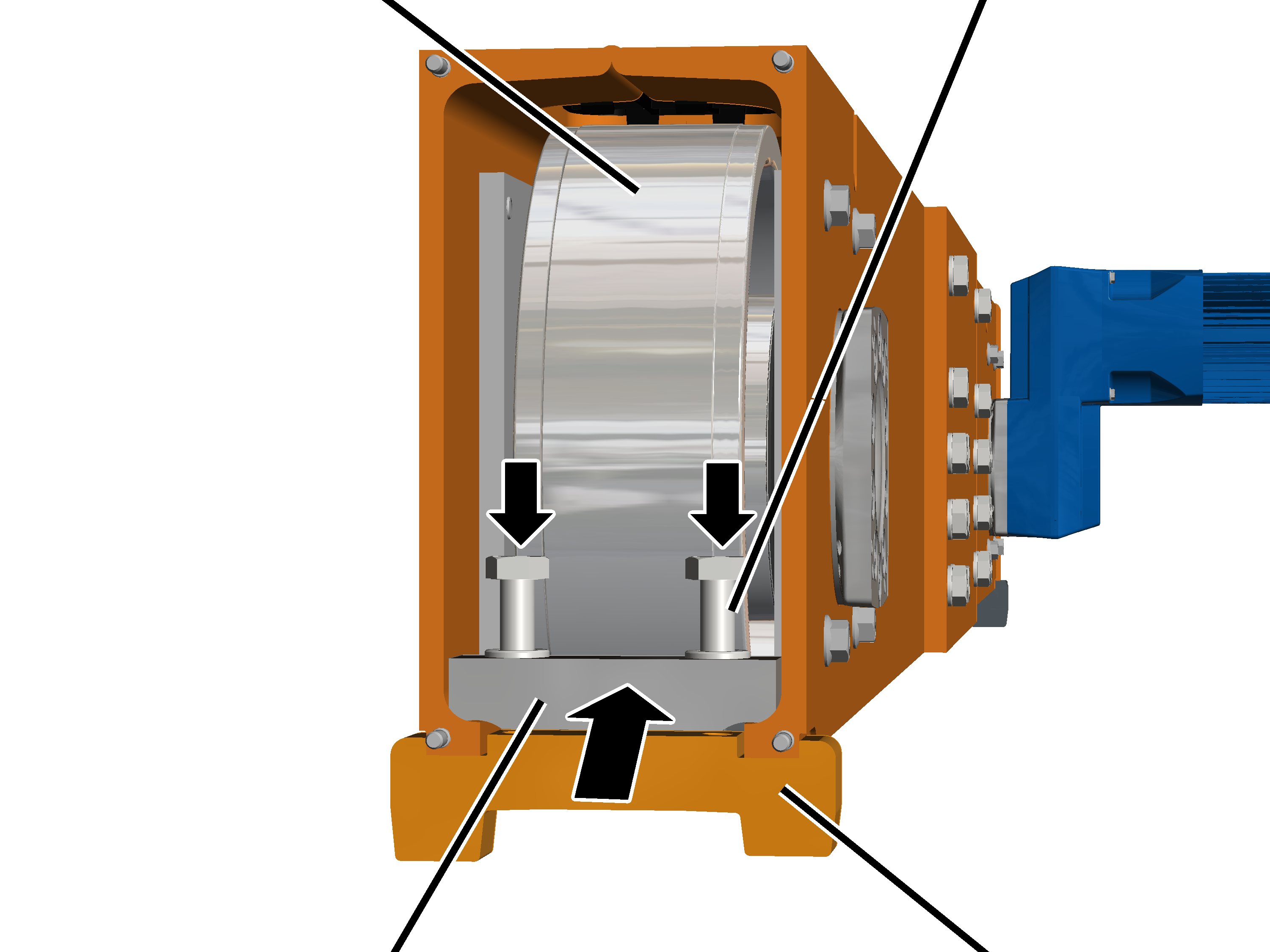

Insertar la placa de tope sobre el perno roscado.

A partir del tamaño 160: Colocar arandelas de plástico (4x).

Apretar las tuercas autoblocantes M10 (4x). 6 Nm.

Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.

Montar el accionamiento de traslación de la grúa

Determinar el peso del mecanismo de traslación. Véase manual de producto ABUS del mecanismo de traslación.

Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).

	Árbol secundario

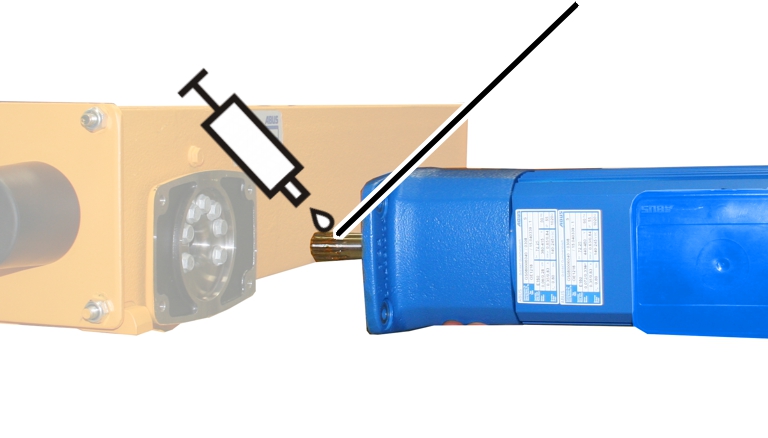

Engrasar el acoplamiento dentado en el eje de salida.

Lubricante: pasta para altas temperaturas Fuchs Lubritech PBC 1574.

Sólo con mecanismo de traslación AZP

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación AZP en el testero.

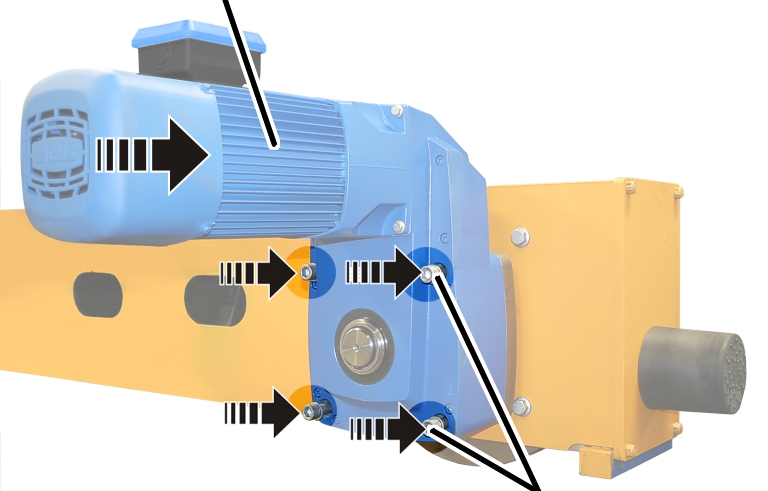

Tornillos nervados

Mecanismo de traslación AZP

Insertar el mecanismo de traslación en la roldana.

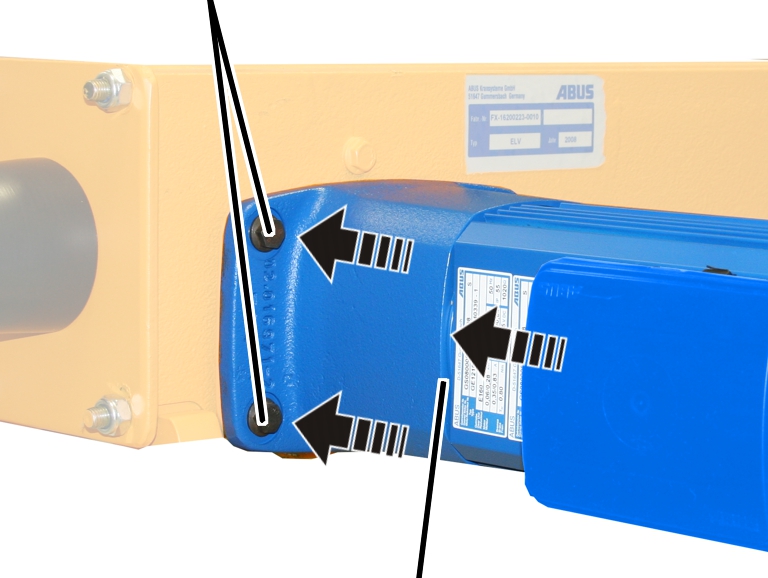

Atornille el mecanismo de traslación con tornillos nervados (4x).

Tamaño	Modelo	Par de apriete
130	M8x25	35 Nm
160	M10x30	75 Nm
200	M12x30	115 Nm
280	M16x40	300 Nm

Sólo con accionamiento de traslación de grúa AZF

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación de la grúa AZF en el testero.

Accionamiento de traslación de grúa AZF

	Tornillos cilíndricos

Insertar el accionamiento de traslación de la grúa en la roldana.

Atornillar el accionamiento de traslación de la grúa con tornillos cilíndricos y arandelas (4x).

Tamaño	Modelo	Par de apriete
350	M12x100	30 Nm
420	M12x100	30 Nm
V420	M16x140	210 Nm
V500	M16x140	210 Nm

Conexión del mecanismo de traslación

Solo con mando de contactores

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Cable de conexión del mecanismo de traslación	Freno del rectificador

Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

Solo con convertidor de frecuencia

Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación

Regleta de hembrillas para el mecanismo de traslación	Regleta de hembrillas para el freno

Insertar la regleta de hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

Insertar la regleta de hembrillas para el freno en la regleta de machos del mecanismo de traslación.

Conexión por enchufe	Pasacables

Pinza del apantallado	Cable de conexión

Presionar el extremo del cable de conexión (donde se ha eliminado ya el aislante alrededor del apantallado) en la pinza del apantallado.

Fijar el cable de conexión con bridas a la pinza del apantallado.

Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

Cerrar la carcasa del conector

	Placa intermedia

Insertar a presión la placa intermedia.

Cerrar la tapa de carcasa.

Comprobar la grúa

Apoyar de nuevo la grúa sobre la vía de la grúa.

Poner en marcha la grúa.

Comprobar el funcionamiento de la roldana.
