Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.

Las figuras muestran el desmontaje de una roldana del tamaño 130. El desmontaje de roldanas mayores no se diferencia mucho.

    Observar las disposiciones sobre seguridad laboral

    Subir el testero sobre tacos cerca de la roldana.

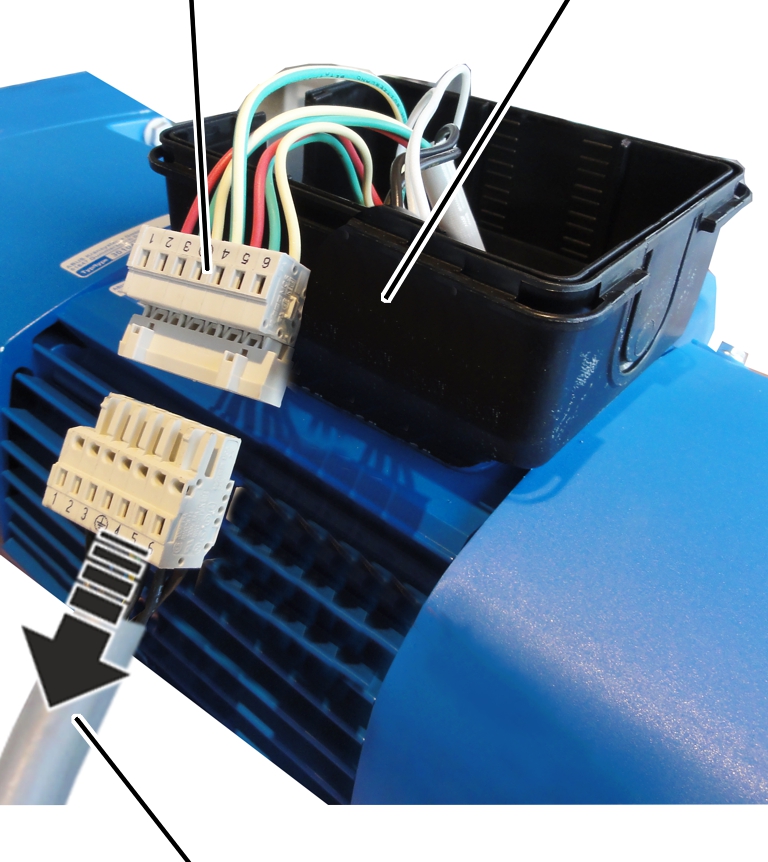

    Abrir la carcasa del conector en el mecanismo de traslación.

    Extraer el cable de conexión del acoplamiento.

    Determinar el peso del mecanismo de traslación. Véase manual de producto ABUS del mecanismo de traslación.

    Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).

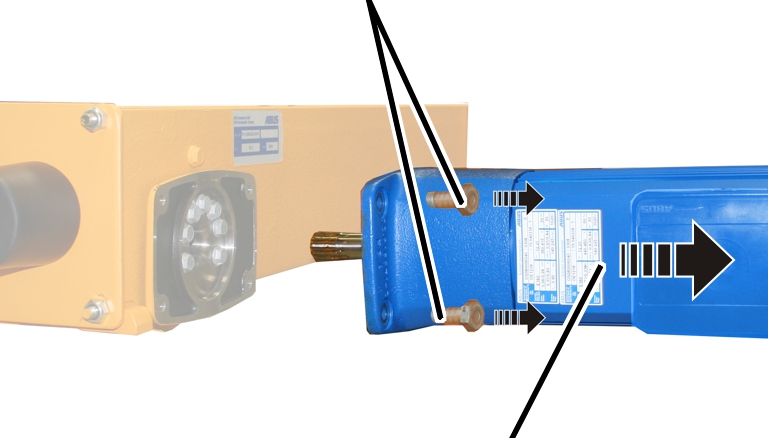

    Extraiga los tornillos (4x)

    Extraiga el accionamiento de traslación de la grúa.

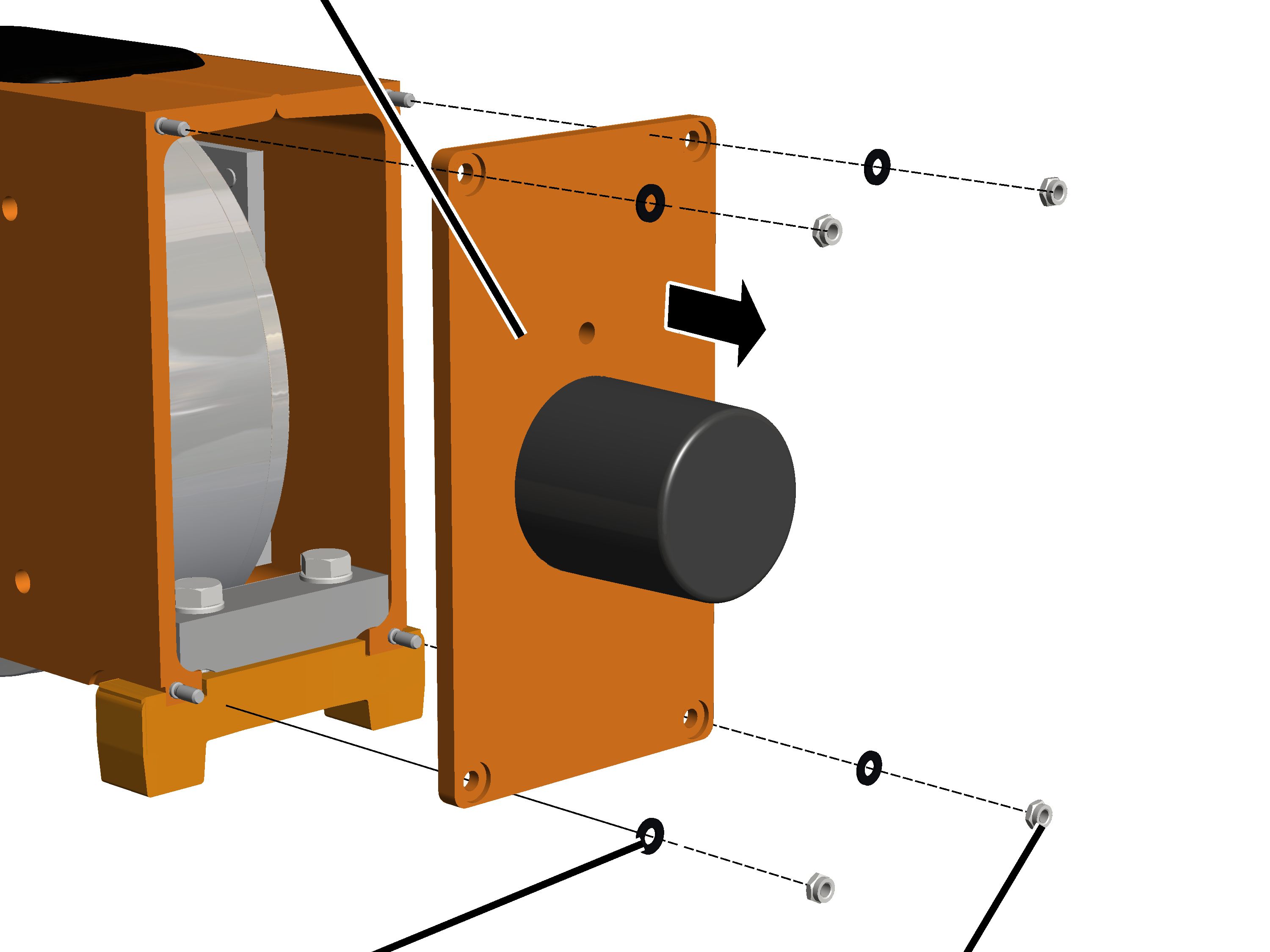

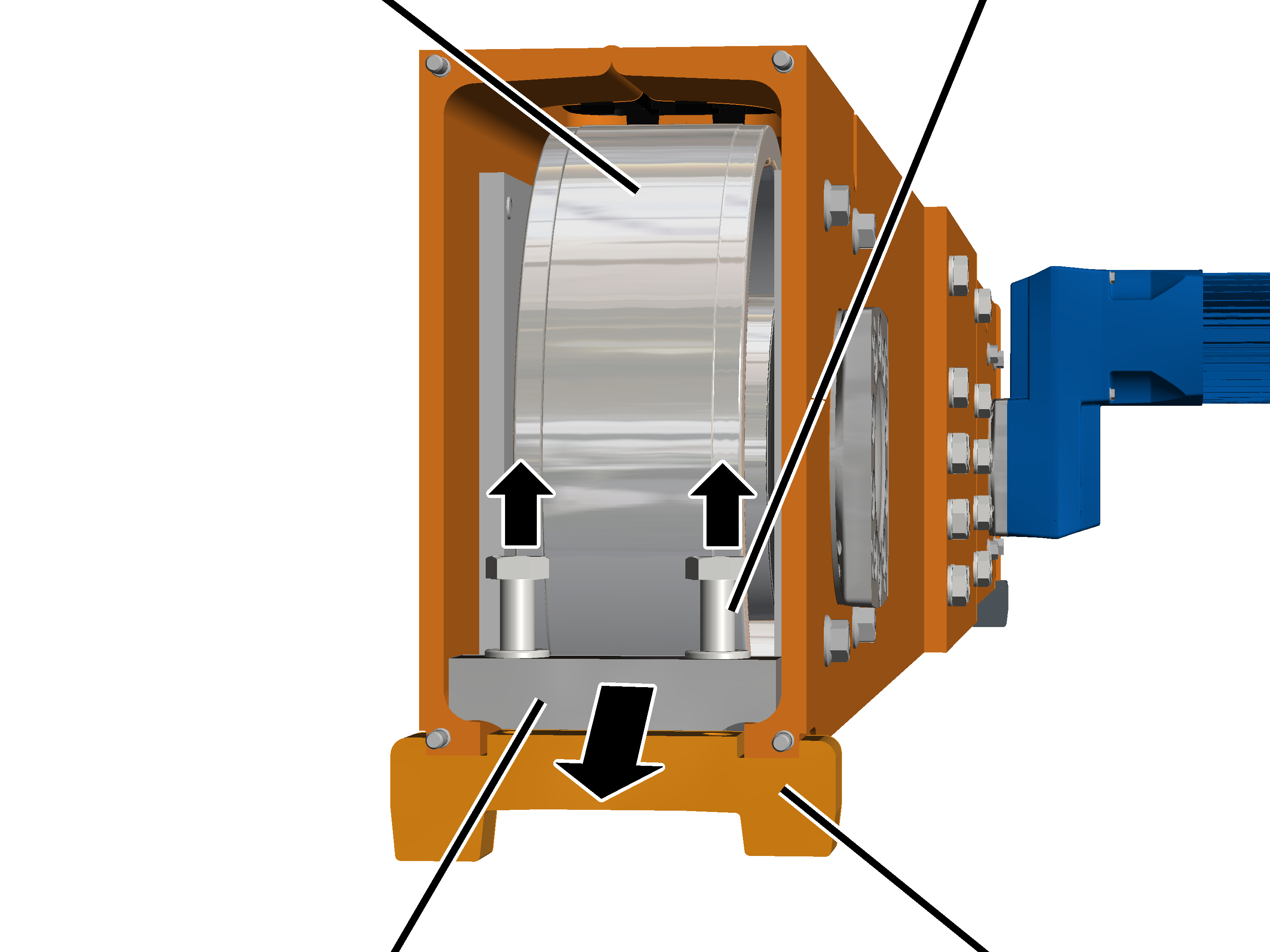

    Desenroscar las tuercas autoblocantes (4x).

    A partir del tamaño 160: Extraer las arandelas de plástico (4x).

    Extraer la placa de tope.

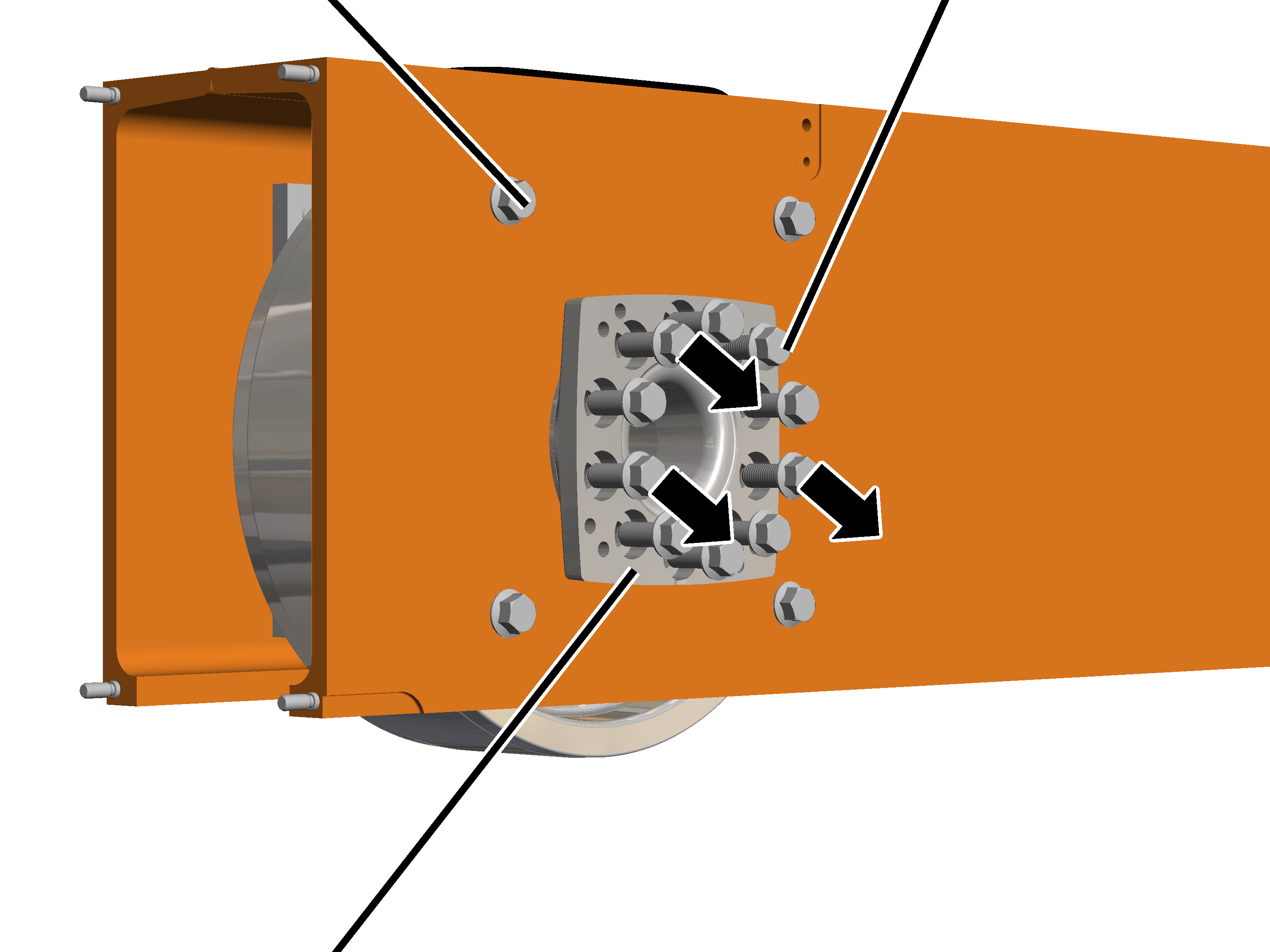

    Extraer todos los tornillos nervados en la brida del cojinete. No sacar el tornillo de soporte (haya uno o más).

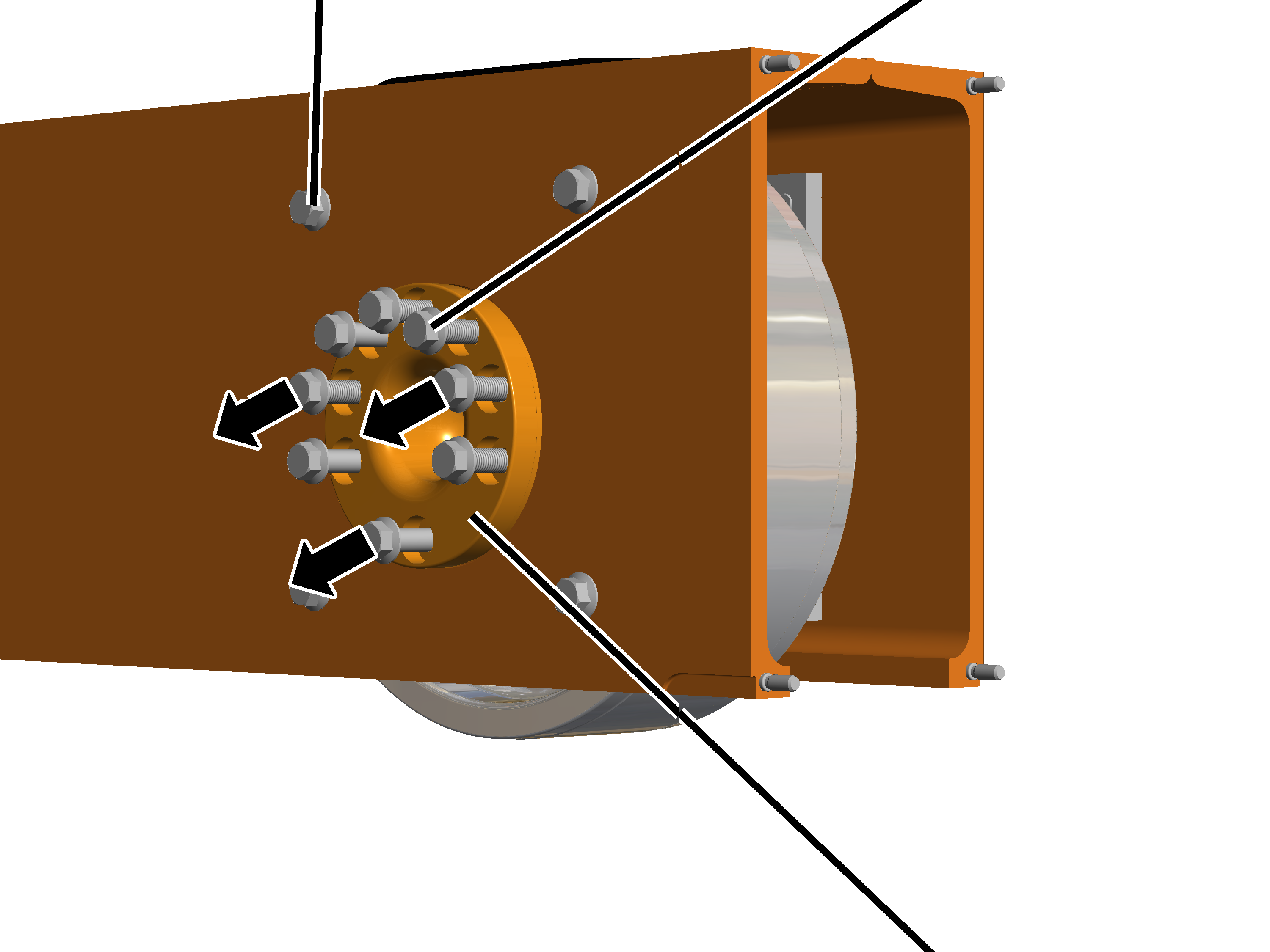

    Extraer todos los tornillos nervados en el perno del cojinete. No sacar el tornillo de soporte (haya uno o más).

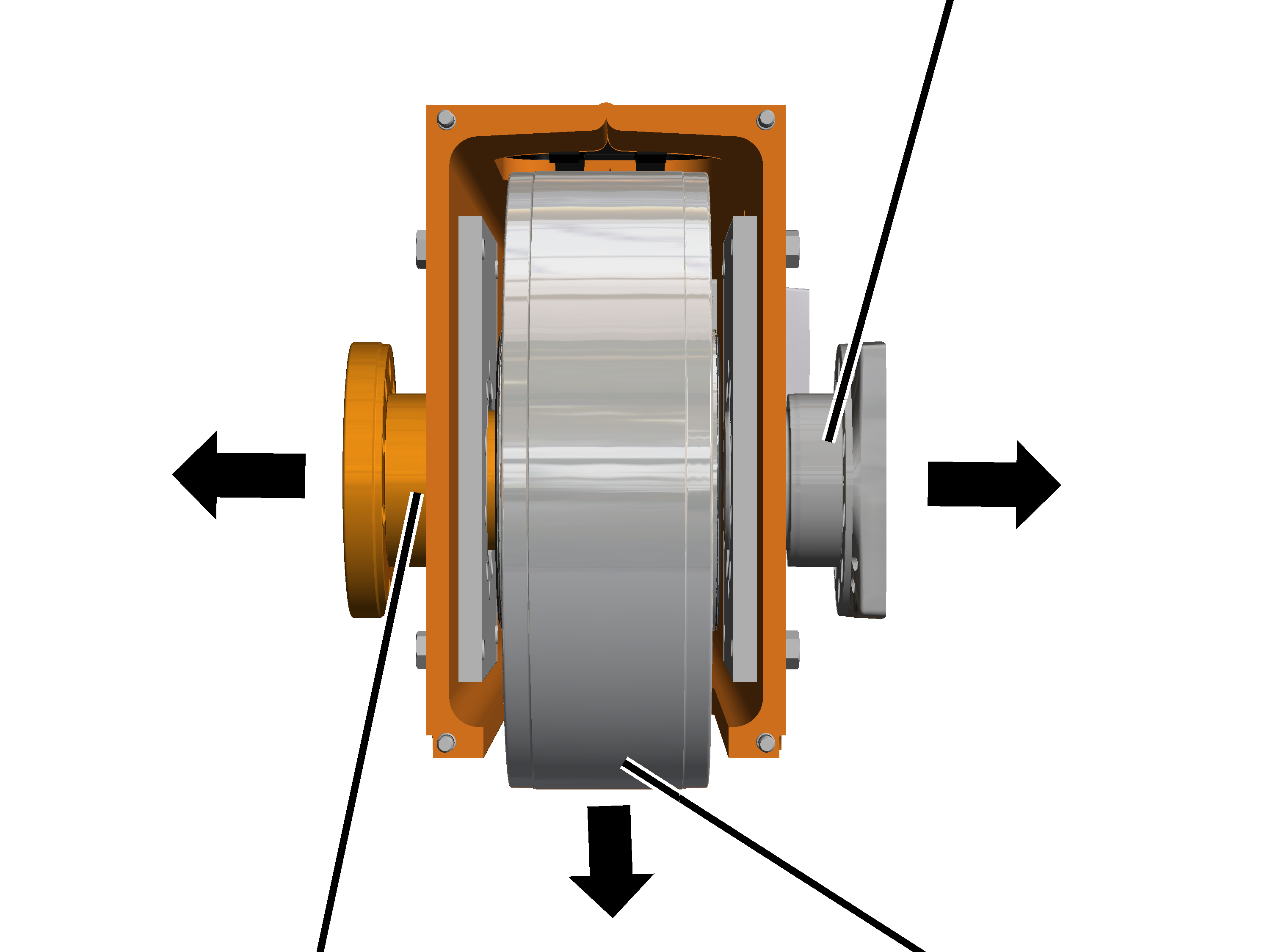

    Extraer perno de cojinete, brida del cojinete y roldana.

Consejo:

Sólo en tamaño 420 con accionamiento de traslación de la grúa 420 V: sobre la brida de cojinete hay adicionalmente un adaptador. Puede dejarse sobre la brida del cojinete cuando se desmonta la roldana si no se deja sacar fácilmente.

Consejo:

Para poder sacar la brida del cojinete fácilmente del testero, insertar dos o cuatro tornillos en las esquinas de la brida del cojinete y empujar así la brida fuera del testero.
