Conexión de los accionamientos de traslación de la grúa

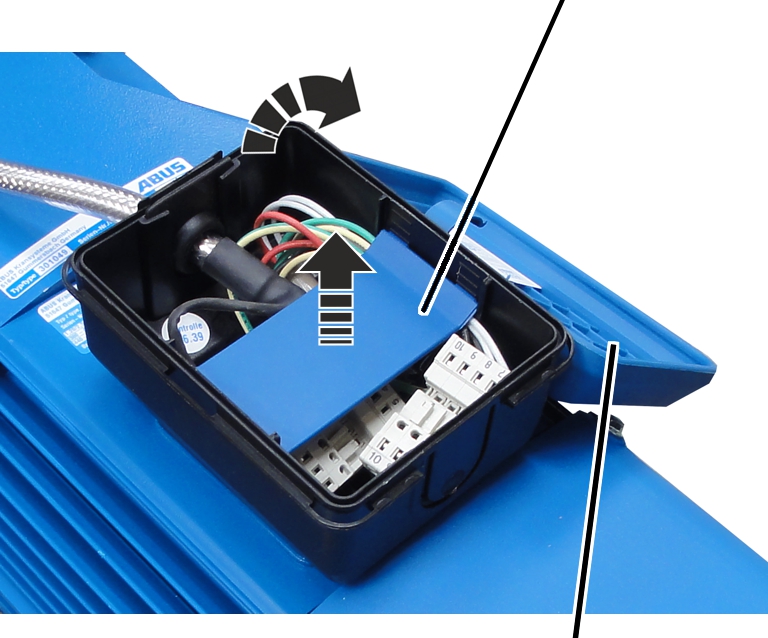

Abrir la carcasa del conector

Tendido del cable de conexión

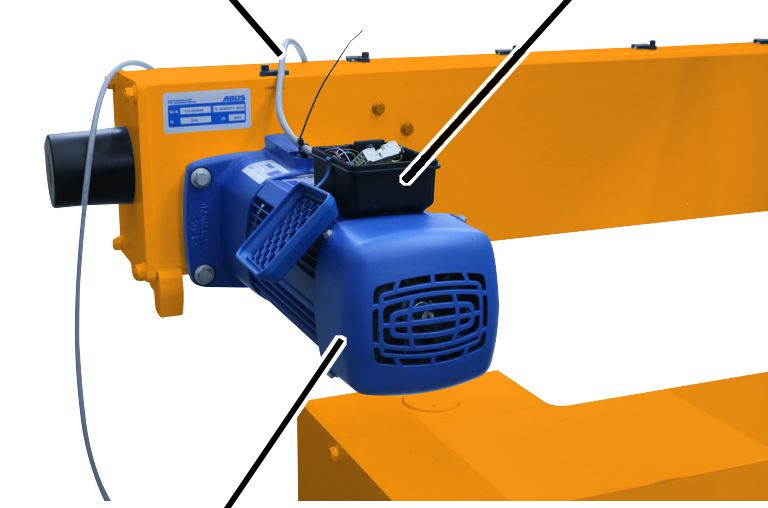

Conexión del mecanismo de traslación

Solo con mando de contactores



Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación
Cable de conexión del mecanismo de traslación	Freno del rectificador

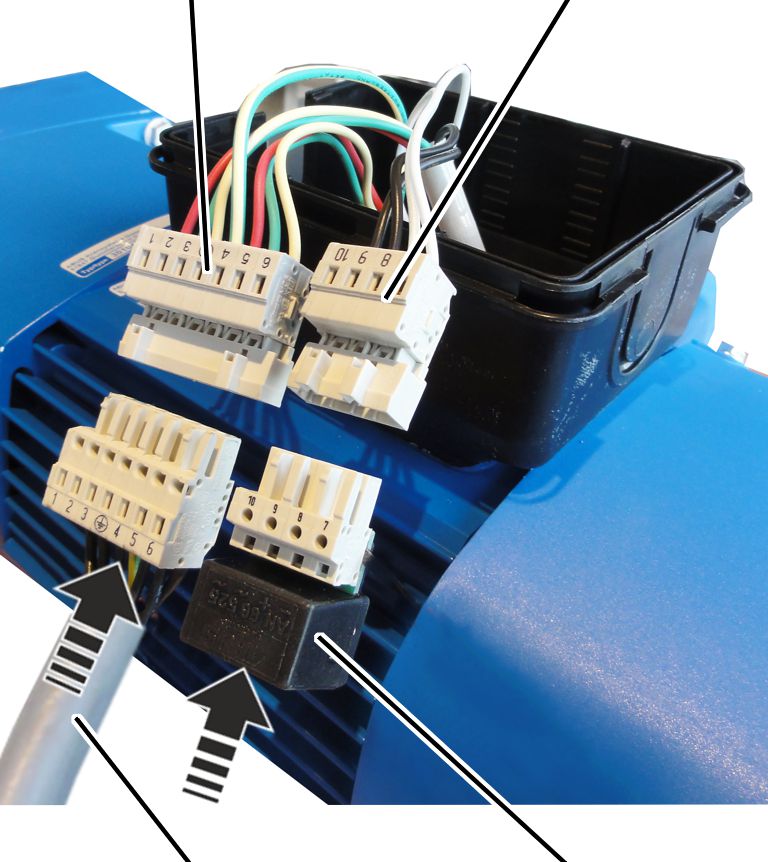

    Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

    Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

    Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.





Solo con convertidor de frecuencia



Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación
Regleta de hembrillas para el mecanismo de traslación	Regleta de hembrillas para el freno

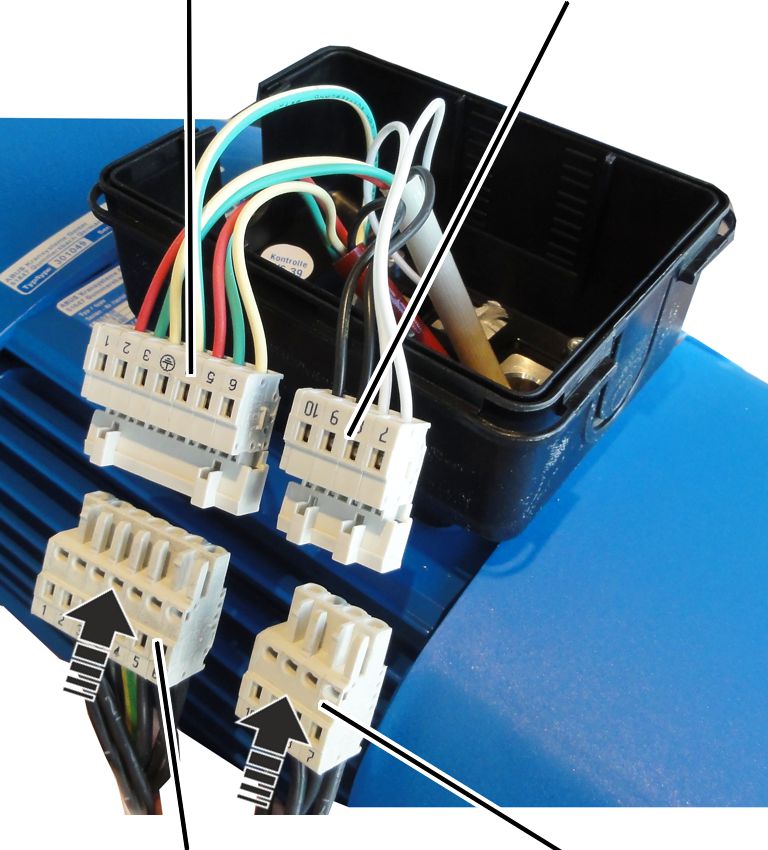

    Insertar la regleta de hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

    Insertar la regleta de hembrillas para el freno en la regleta de machos del mecanismo de traslación.





Conexión por enchufe	Pasacables

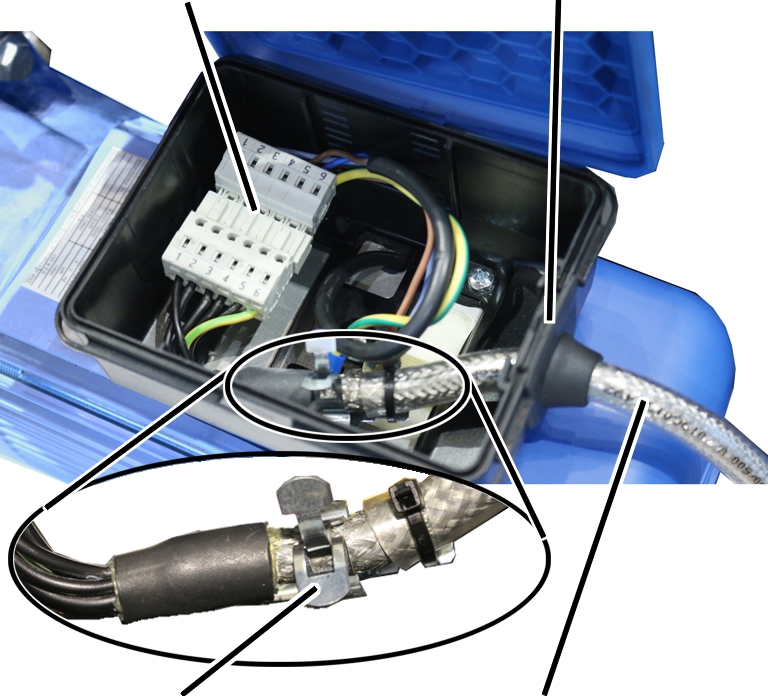

Pinza del apantallado	Cable de conexión

    Presionar el extremo del cable de conexión (donde se ha eliminado ya el aislante alrededor del apantallado) en la pinza del apantallado.

    Fijar el cable de conexión con bridas a la pinza del apantallado.

    Coloque las conexiones enchufadas y la línea de conexión en la carcasa del conector.

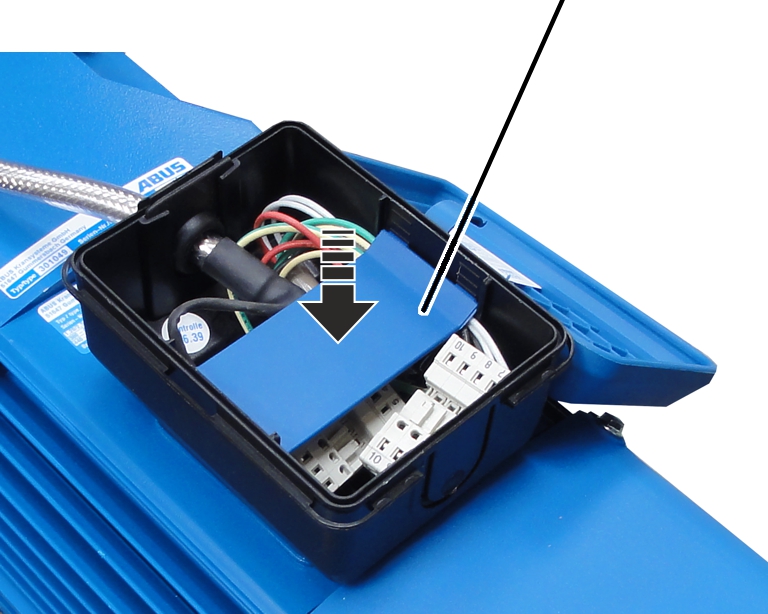

Cerrar la carcasa del conector
