Placa de tope
Arandela de plástico
Tuerca autoblocante
|
Placa de tope |
|
|
| |
|
Arandela de plástico |
Tuerca autoblocante |
Desenroscar las tuercas
autoblocantes (4x).
A partir del tamaño 160:
Extraer las arandelas de plástico (4x).
Extraer la placa de
tope.
|
|

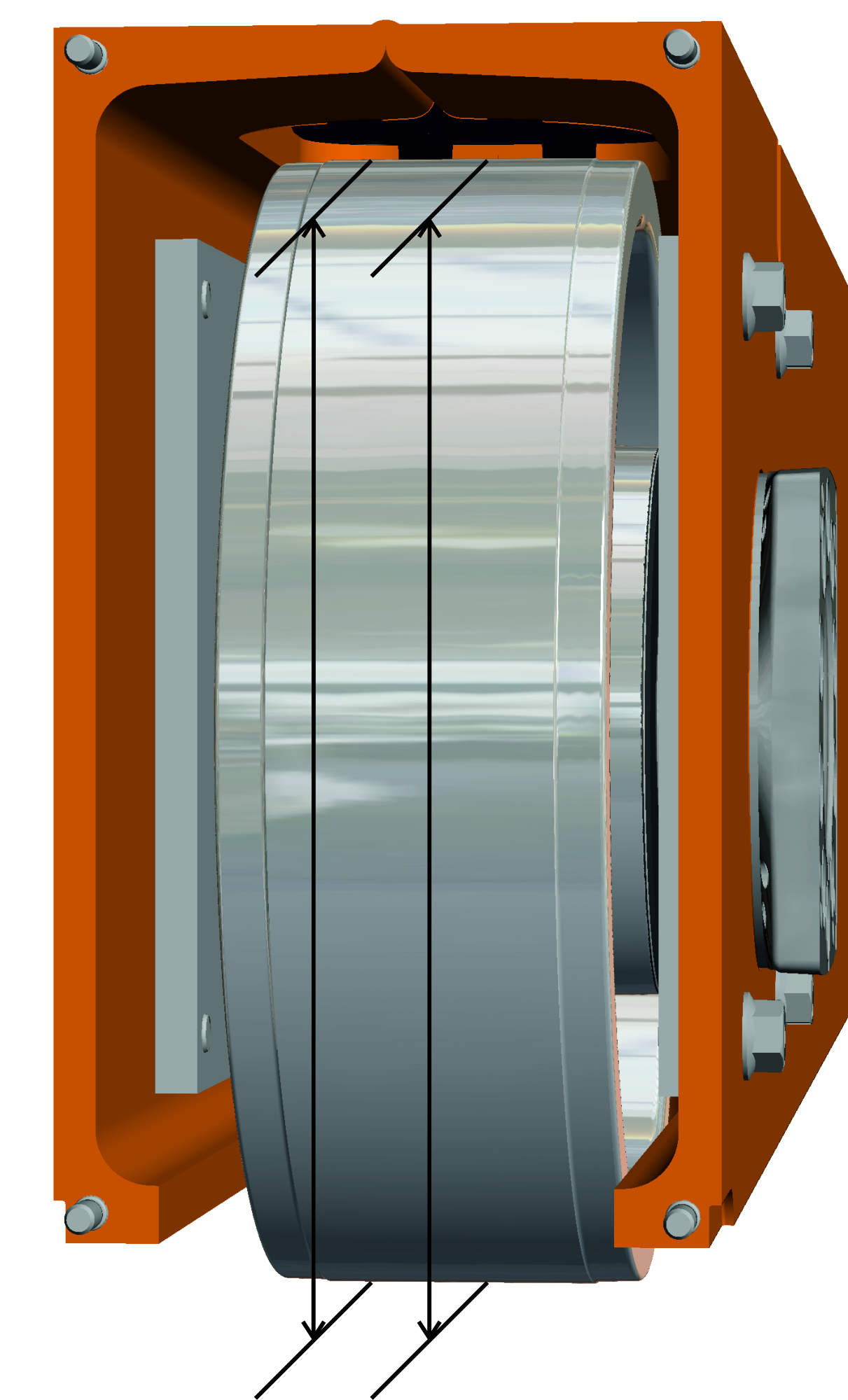

Medir el diámetro de la roldana en varios
puntos a todo lo ancho de la roldana.
El diámetro no debe ser
inferior al indicado en la tabla.
Si el diámetro es inferior debe sustituirse la roldana.
|
Tamaño |
Desgaste máximo permitido |
Diámetro mínimo de la roldana |
|
130 |
-3 mm |
127 mm |
|
160 |
-3 mm |
157 mm |
|
200 |
-4 mm |
196 mm |
|
280 |
-5 mm |
275 mm |
|
350 |
-5 mm |
345 mm |
|
420 |
-5 mm |
415 mm |
|
500 |
-5 mm |
495 mm |
Además, las roldanas motrices de la grúa deben tener un diámetro lo más similar posible para que la grúa circule de forma uniforme por la vía.
Por ello, la diferencia de diámetro en las roldanas motrices (opuestas) es limitada.
Determinar la diferencia
de diámetro de las roldanas motrices (opuestas).
La diferencia de diámetro no debe ser superior a la indicada en la tabla.
Si la diferencia se aparta más de lo indicado, habrá que cambiar las roldanas.
|
Tamaño |
En grúas de baja carga (uso según S2 o B3) |
En grúas de alta carga (uso según S3 o B4) |
|
130 |
2 mm |
1 mm |
|
160 |
2 mm |
1 mm |
|
200 |
2 mm |
1 mm |
|
280 |
3 mm |
1,5 mm |
|
350 |
3 mm |
1,5 mm |
|
420 |
3 mm |
1,5 mm |
|
500 |
3 mm |
1,5 mm |
Diferencia máxima de diámetro de las dos roldanas motrices.
