Cambio de fusibles



Cambiar el fusible principal F1

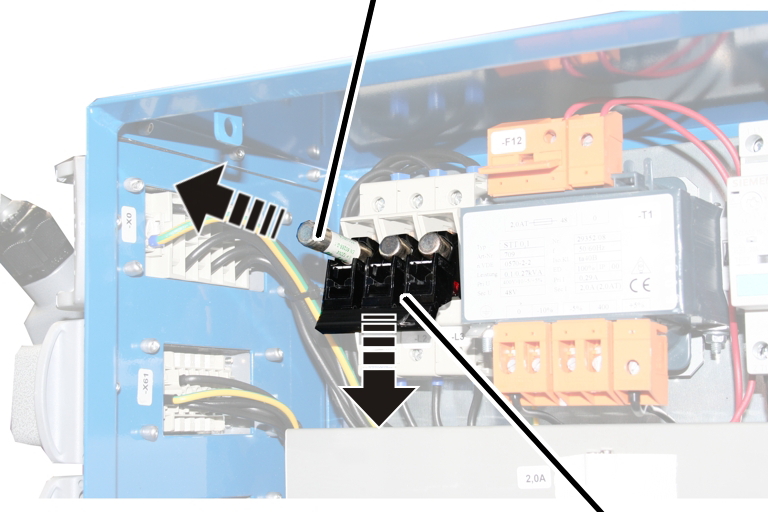

Si el fusible está insertado en un seccionador de potencia:



Cartucho fusible



Seccionador de potencia

*    Abrir el seccionador de potencia.

*    Cambiar el cartucho fusible.

*    Volver a cerrar el seccionador de potencia.

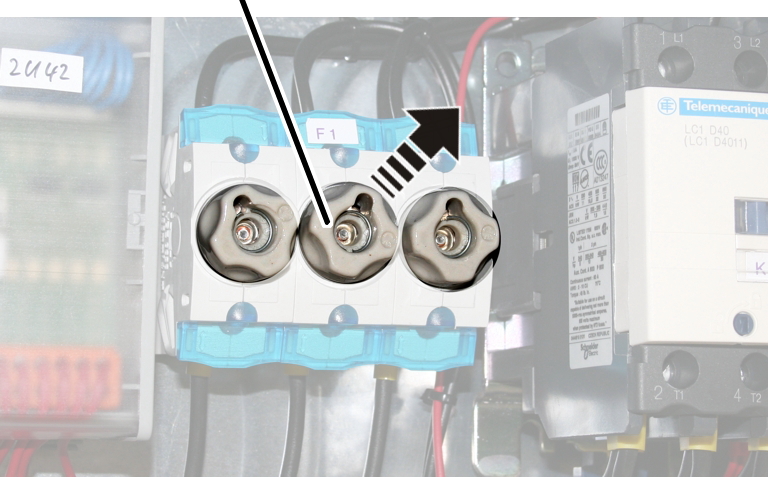

Si los fusibles están enroscados individualmente:

Tapa portafusible



*    Extraer la tapa portafusible.

*    Cambiar el cartucho fusible.

*    Enroscar la tapa portafusible.

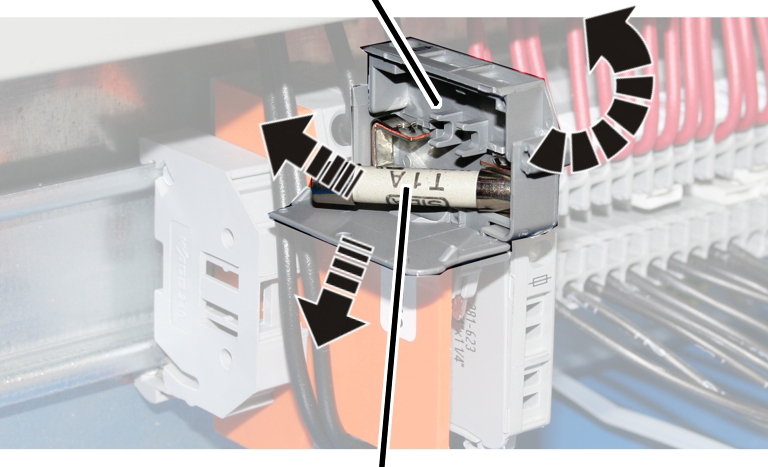

Cambiar el fusible del circuito de corriente de mando entrada F10 y F11



Portafusibles



Cartucho fusible

*    Levantar el portafusibles.

*    Abrir el portafusibles.

*    Cambiar el cartucho fusible.

*    Cerrar el portafusibles.

*    Recolocar el portafusibles.

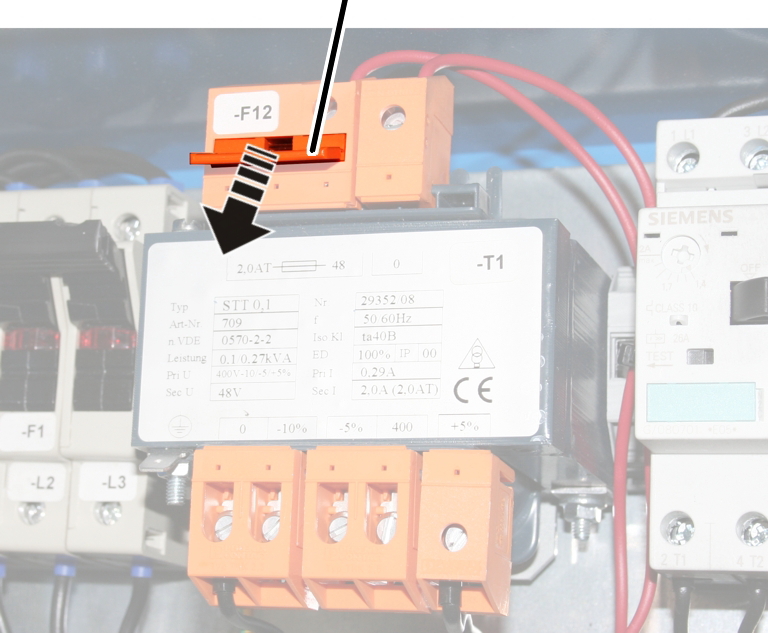

Cambiar el fusible del circuito de corriente de mando salida F12

Portafusibles



*    Sacar el portafusible de su soporte en el transformador.

*    Cambiar el cartucho fusible.

*    Volver a insertar el portafusibles.
