Sicherungen auswechseln



Hauptsicherung F1 wechseln

Ist die Sicherung in einem Lasttrenner eingesetzt:



Schmelzeinsatz



Lasttrenner

*    Lasttrenner herausklappen.

*    Schmelzeinsatz wechseln.

*    Lasttrenner zurückklappen.





Sind die Sicherungen einzeln eingeschraubt:

Schraubkappe



*    Schraubkappe herausschrauben.

*    Schmelzeinsatz wechseln.

*    Schraubkappe einschrauben.

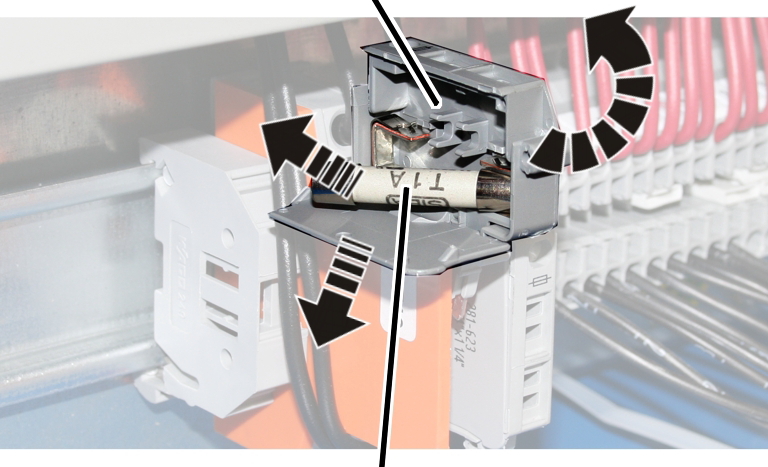

Sicherung Steuerstromkreis Eingang F10 und F11 wechseln



Sicherungshalter



Schmelzeinsatz

*    Sicherungshalter hochklappen.

*    Sicherungshalter öffnen.

*    Schmelzeinsatz wechseln.

*    Sicherungshalter schließen.

*    Sicherungshalter zurückklappen.





Sicherung Steuerstromkreis Ausgang F12 wechseln

Sicherungshalter



*    Sicherungshalter aus der Halterung am Trafo ziehen.

*    Schmelzeinsatz wechseln.

*    Sicherungshalter wieder einstecken.
