Si le treuil à câble n'est pas encore monté, poursuivre ici. Sinon, ignorer cette section.

Le treuil à câble du chariot de direction peut être basculé lorsqu'il est monté et être installé par le bas sur une poutre principale ou une poutre en I.

Les images montrent le processus sur le treuil à câble GM 1000 modulaire. Le processus sur le GM 800 ne diffère pas de manière significative.

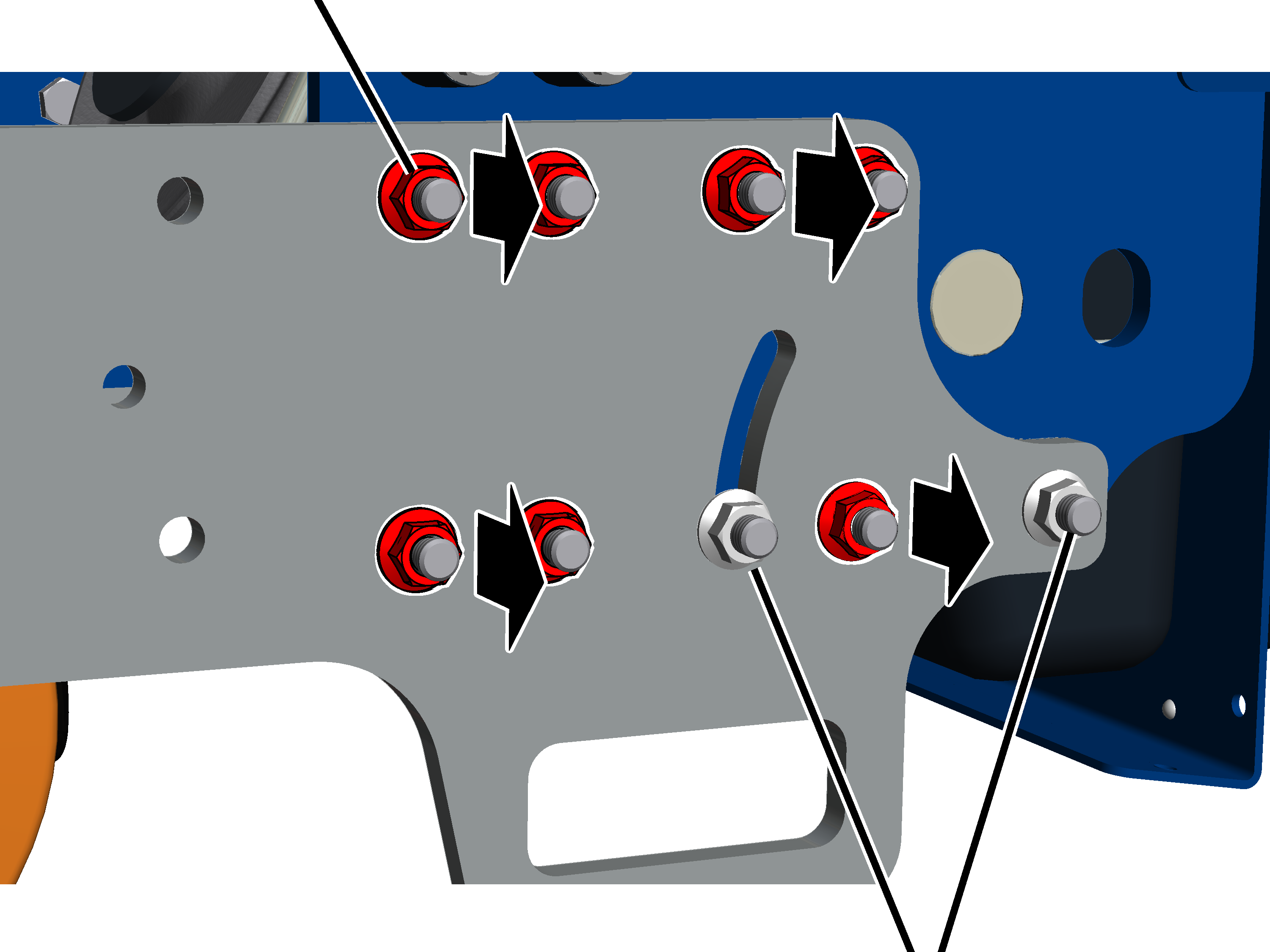

Il faut d'abord dévisser des vis de la plaque à bride afin de pouvoir basculer le treuil à câble.

Sur les deux plaques à bride :

   Placer le treuil à câble avec les plaques à bride sur un support fixe et surélevé.

Lorsque le côté contrepoids est basculé, la moitié desserrée pivote ensuite vers le bas.

   Laisser d'abord les écrous à côtes M12 vissés dans le point de pivot et dans le trou oblong.

   Dévisser tous les autres écrous à côtes M12 côté contrepoids et retirer les vis hexagonales M12x40.

   Sécuriser le côté contrepoids du treuil à câble afin qu'il ne risque pas de basculer de façon incontrôlée.

   Desserrer les écrous à côtes M12 dans le point de pivot et dans le trou oblong, mais les laisser en place.

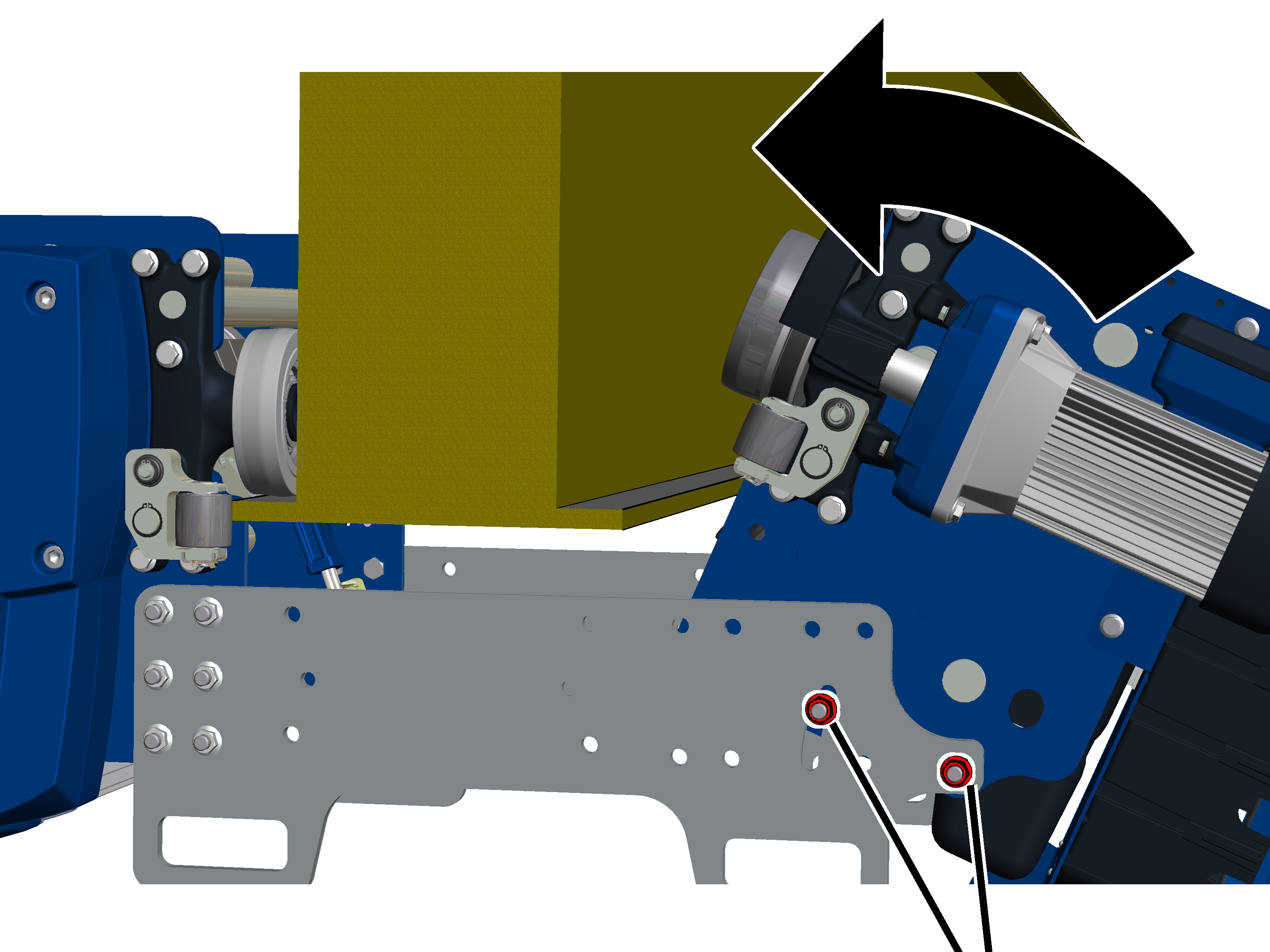

   Saisir le côté contrepoids sur la partie supérieure et le basculer jusqu'à ce que la vis hexagonale M12x40 atteigne l'extrémité du trou oblong.

   Visser les écrous à côtes M12 à fond dans le point de pivot et dans le trou oblong. 85 Nm

Cela permet de veiller à ce que le côté contrepoids ne s'abaisse pas accidentellement lors de la suite du montage.

Le treuil à câble est à présent installé par le bas sous la poutre principale ou la voie monorail du chariot et placé sur l'aile inférieure ou la semelle inférieure.

Soit :

   Utiliser des accessoires d'accrochage de charge appropriés et disposant de crochets de levage.

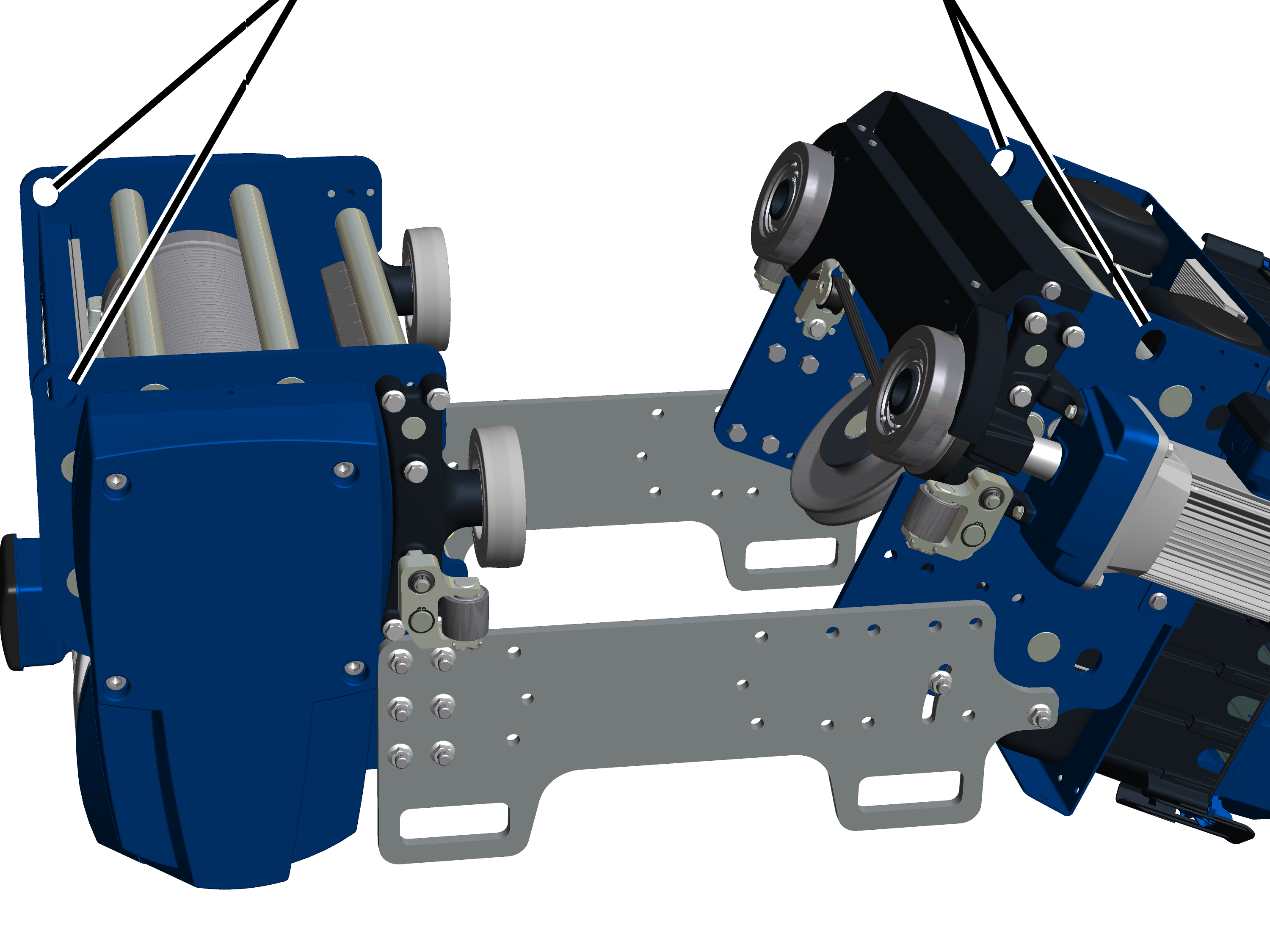

   Accrocher les quatre crochets de levage dans les œillets de suspension sur le treuil à câble.

   Respecter les règles de sécurité du travail et soulever le treuil à câble.

Soit :

   Soulever le treuil à câble par le bas sur les plaques à bride.

   Tourner le treuil à câble de façon à ce que le côté tambour soit situé du côté opposé par rapport à l'alimentation du chariot de direction.

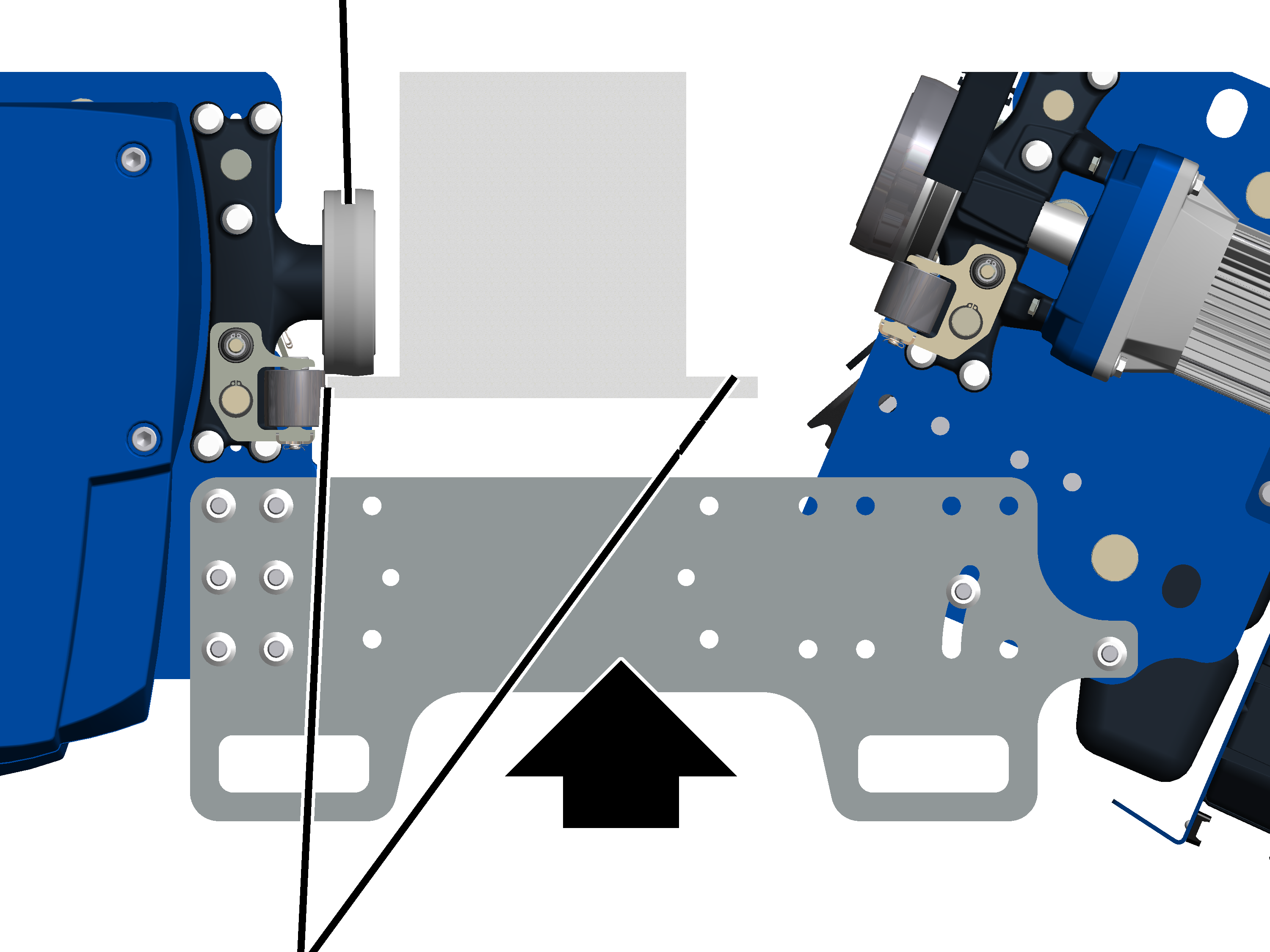

   Lever le treuil à câble pas le bas sous la poutre principale et soulever de façon à ce que les galets puissent se trouver sur l'aile inférieure.

   Placer les galets du côté tambour sur la semelle inférieure ou l'aile inférieure.

   Sécuriser le treuil à câble afin que les galets ne glissent pas accidentellement de la poutre principale lorsque le côté contrepoids est rebasculé.

Le treuil à câble est alors rabattu.

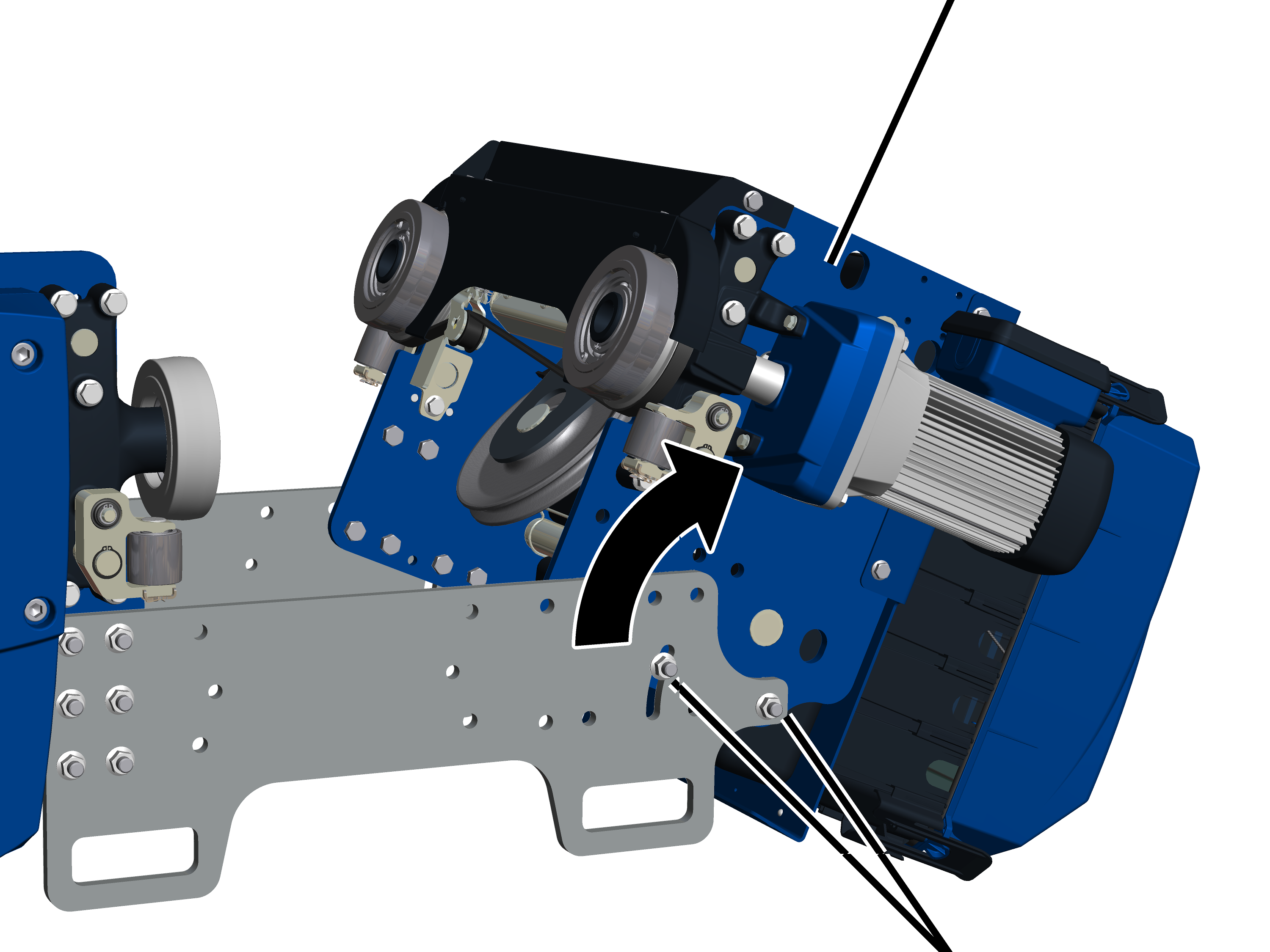

   Desserrer légèrement les écrous à côtes dans le point de pivot et dans le trou oblong.

   Rebasculer le côté contrepoids avec précaution et placer les galets sur la semelle inférieure ou l'aile inférieure.

Les plaques à bride sont alors revissées des deux côtés.

Sur les deux plaques à bride :

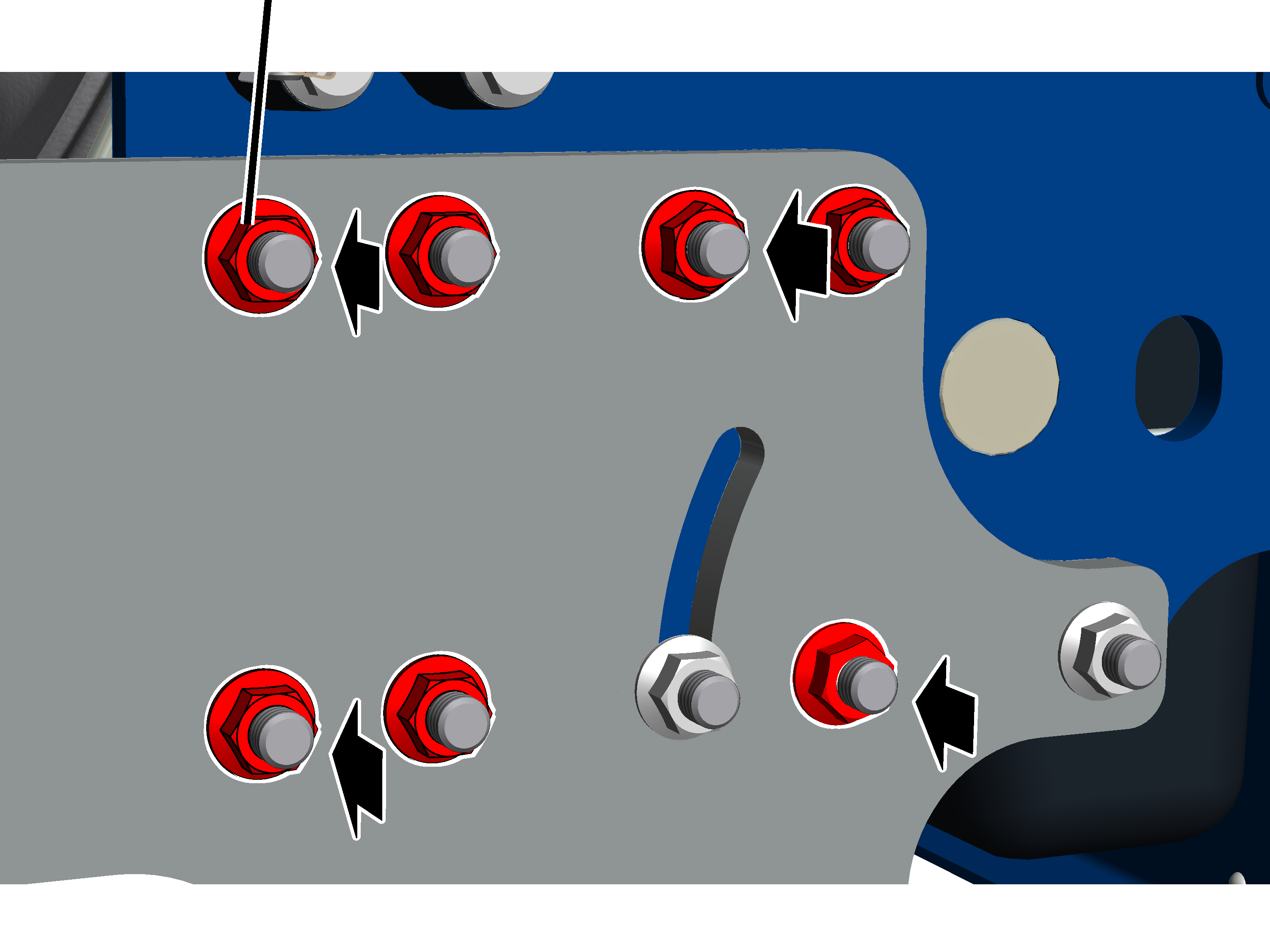

   Introduire les vis hexagonales M12x40 (représentées en rouge) dans le châssis du chariot de direction et la plaque à bride.

   Visser l'écrou à côtes M12 (représenté en rouge) de l'extérieur. 85 Nm.

Les galets de guidage doivent alors être réglés.

   Voir « Réglage des galets de guidage ».
