Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM 800 |
vis hexagonales M12x40 |
10 |
85 Nm |
|
GM 1000 |
vis hexagonales M12x40 |
15 |
85 Nm |
|
|
Sur le support de roue :
─ Vis à côtes M10x40
─ 5 par support de roue
─ 75 Nm
Sur le galet de guidage :
─ Axe fileté M10
─ 1 par support de roue
─ 30 Nm
|
|
─ Vis à côtes M8x16
─ 2x
─ 25 Nm
|
|
─ Vis à côtes M6x16
─ 2x
─ 11 Nm
|
|
─ Vis à côtes M8x25
─ 4x
─ 25 Nm
|
|
|

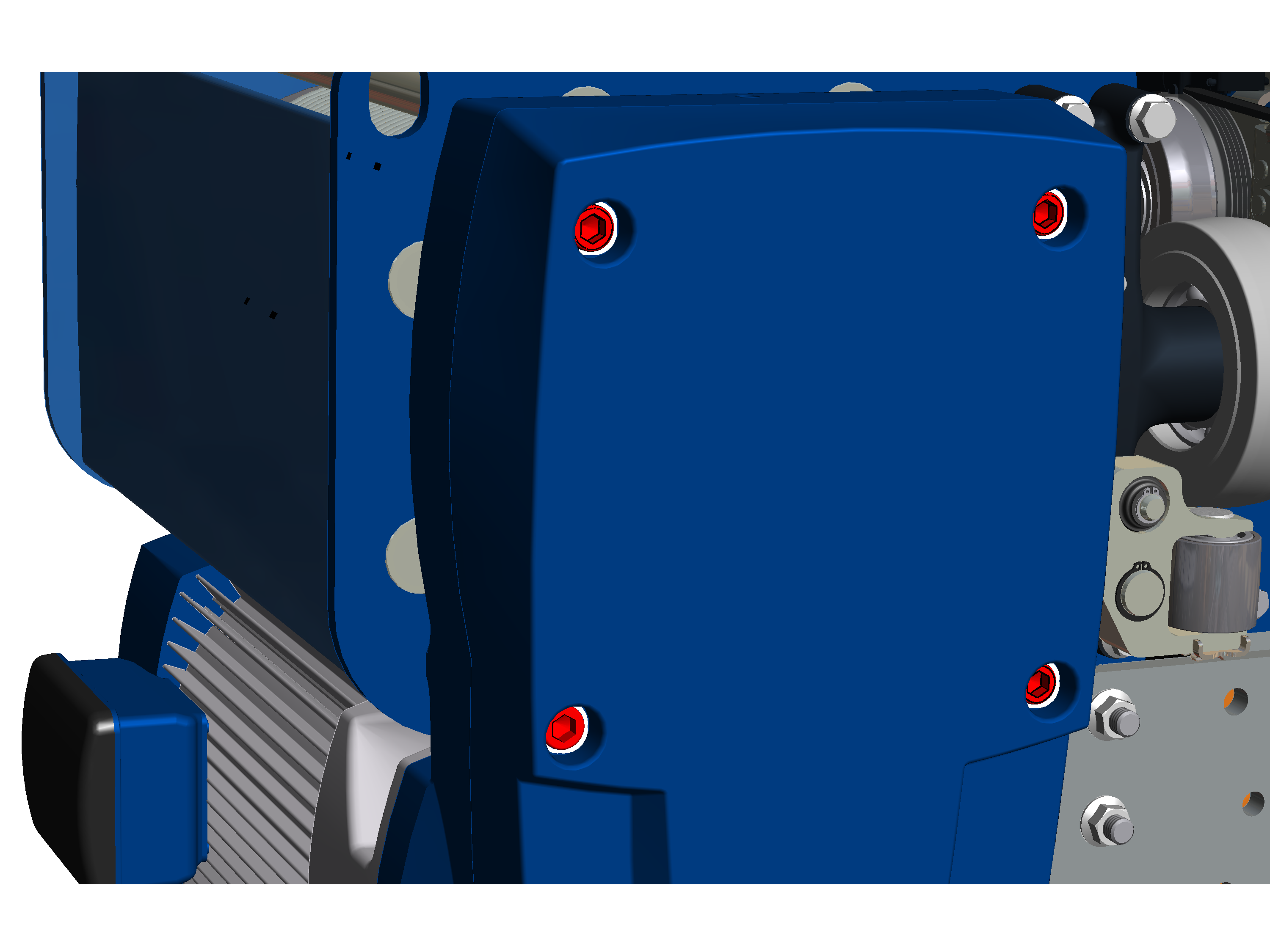

Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM 800 |
Vis à tête cylindrique M10x110 |
4 |
25 Nm |
|
GM 1000 |
Vis à tête cylindrique M12x120 |
4 |
85 Nm |
|
|

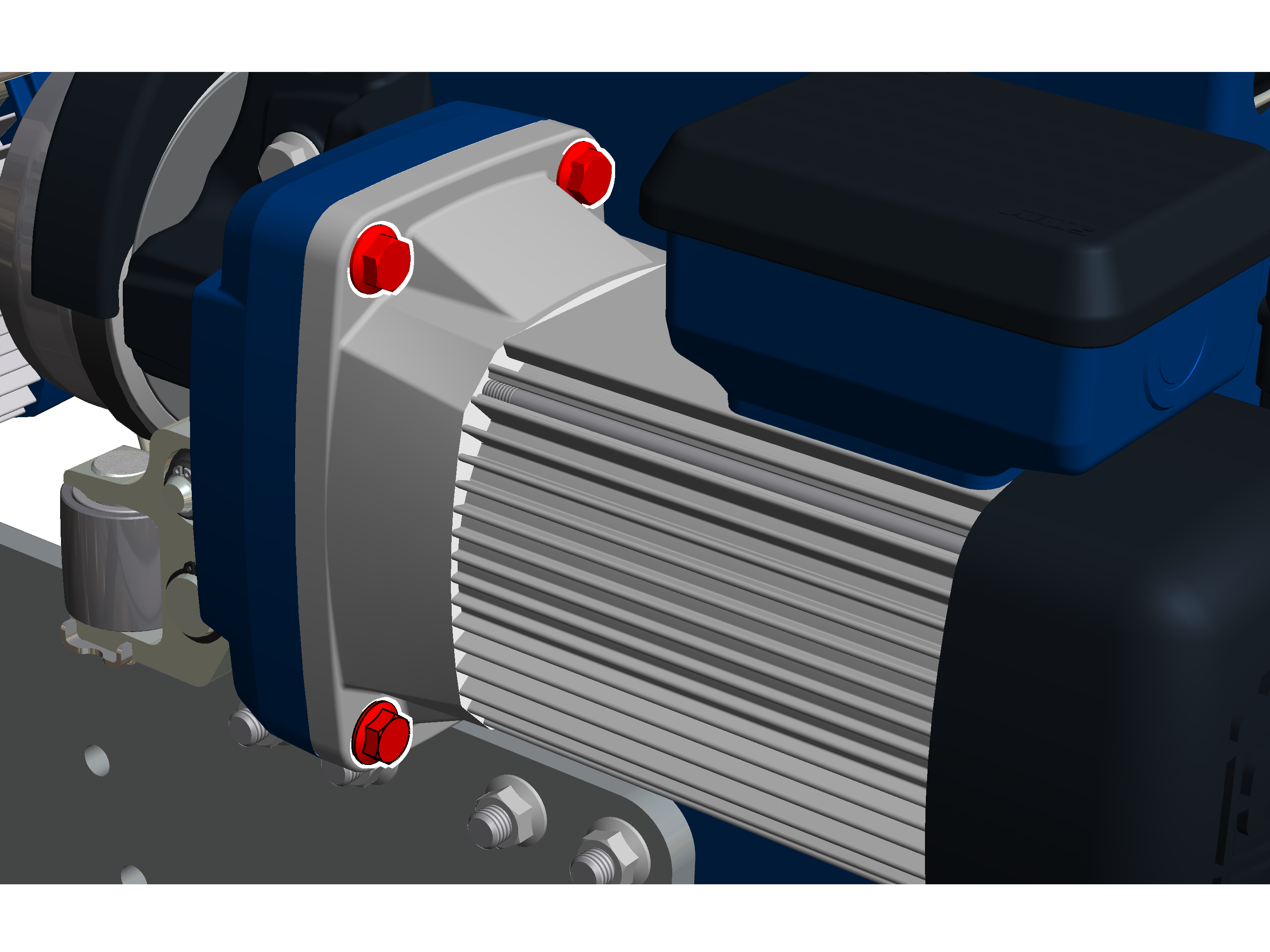

─ Vis à côtes M8x25
─ 4x
─ 35 Nm
|
|
|
Taille |
Type, taille et longueur |
Quantité |
Couple de serrage |
|
GM 800 |
Vis à tête cylindrique M6x20 |
2x |
10 Nm |
|
GM 1000 |
Vis à tête cylindrique M8x20 |
2x |
25 Nm |
Les vis à tête cylindrique sont vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.
Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.
|
|
|
Taille |
Vis |
Quantité |
Couple de serrage |
|
GM 800 |
Vis autotaraudeuse 60x16 |
1x |
5 Nm |
|
GM 1000 |
Vis autotaraudeuse 60x16 |
1x |
5 Nm |
|
|
|
Taille |
Vis |
Quantité |
Couple de serrage |
|
GM 800 |
Vis autotaraudeuse 60x16 |
4x |
5 Nm |
|
GM 1000 |
Vis autotaraudeuse 60x16 |
4x |
5 Nm |
|
|
|
Taille |
Câble |
Écrou à côtes |
Quantité |
Couple de serrage |
|
GM 800 |
Ø 6,5 mm |
M6 |
2x |
5 Nm |
|
GM 1000 |
Ø 8,0 mm |
M8 |
2x |
10 Nm |
