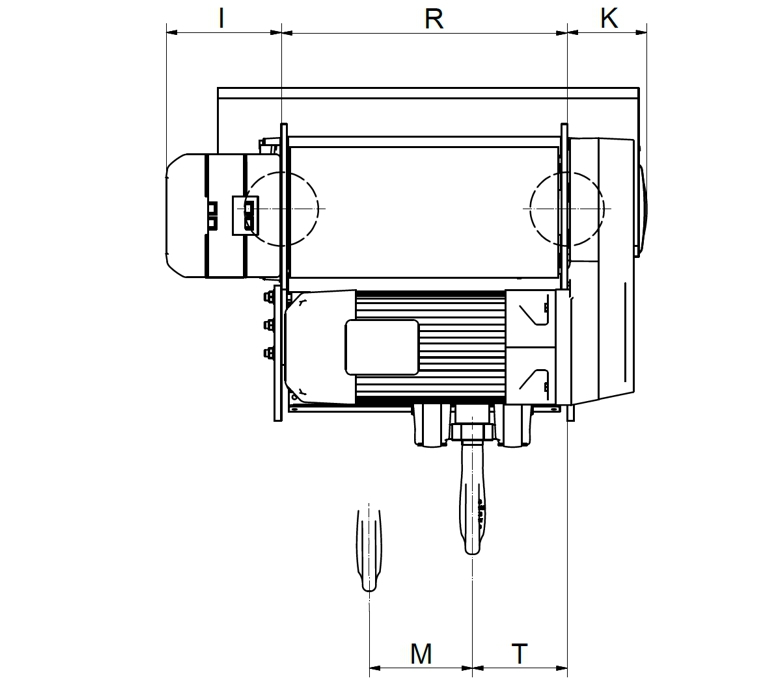

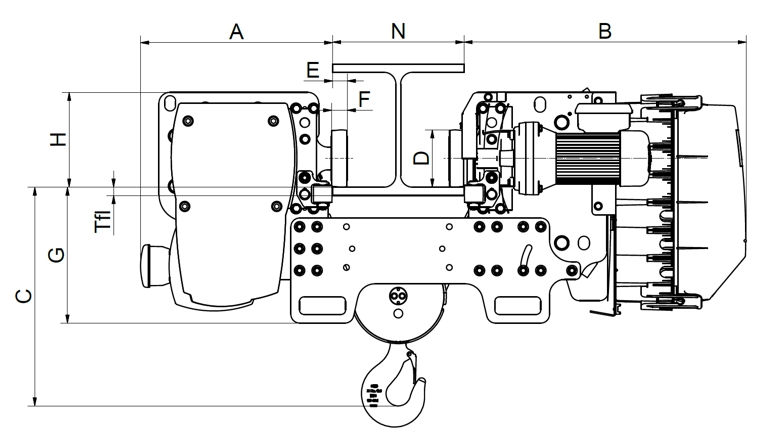

Dimensions GM 800 :
|
Course du crochet |
Mouflage |
Longueur (A) |
Longueur (B) |
Largeur (I + R + K) |
Empattement (R) |
Cote du crochet (C) |
Augmentation cote du crochet |
|
6 |
4/1 |
416 |
646 |
720 |
438 |
427 |
45 |
|
9 |
4/1 |
416 |
646 |
872 |
590 |
427 |
45 |
|
12 |
2/1 |
416 |
646 |
720 |
438 |
540 |
40 |
|
18 |
2/1 |
416 |
646 |
872 |
590 |
540 |
40 |
La cote du crochet indiquée (C) correspond à une largeur de
l'aile (N) de 300 mm.
Si la largeur de l'aile diffère : la cote du
crochet (C) augmente de l'agrandissement indiqué pour chaque 50 mm de
largeur d'aile supplémentaire.
Dimensions GM 1000 :
|
Course du crochet |
Mouflage |
Longueur (A) |
Longueur (B) |
Largeur (I + R + K) |
Empattement (R) |
Cote du crochet (C) |
Augmentation cote du crochet |
|
6 |
4/1 |
438 |
645 |
789 |
507 |
500 |
45 |
|
9 |
4/1 |
438 |
645 |
959 |
677 |
500 |
45 |
|
12 |
2/1 |
438 |
645 |
789 |
507 |
567 |
40 |
|
18 |
2/1 |
438 |
645 |
959 |
677 |
567 |
40 |
La cote du crochet indiquée (C) correspond à une largeur de
l'aile de 300 mm.
Si la largeur de l'aile diffère : la cote du
crochet (C) augmente de l'agrandissement indiqué pour chaque 50 mm de
largeur d'aile supplémentaire.
Poids :
|
Course du crochet [m] |
Mouflage |
GM 800 |
GM 1000 |
|
6 |
4/1 |
266 |
335 – 343 |
|
9 |
4/1 |
289 |
360 – 368 |
|
12 |
2/1 |
256 |
328 – 336 |
|
18 |
2/1 |
278 |
353 – 361 |
Le poids, en version standard, dépend de la version du moteur de levage.
Indications de charge :
En cas de besoin, les indications de charge du treuil à câble peuvent être demandées auprès d'ABUS sous forme de fiche technique. Voir « Service après-vente ABUS ».
Données électriques du motoréducteur du dispositif de levage tétrapolaire GM 800 avec variateur de fréquence :
|
Version de moteur de levage |
Puissance |
Durée de mise en service [%] |
Nombre d'opérations [c/h] |
Courant nominal |
cos phi |
|
H |
4,9 |
60 |
360 |
13,5 |
0,97 |
|
H |
4 |
60 |
360 |
10,8 |
0,97 |
|
H |
3,2 |
60 |
360 |
8,6 |
0,97 |
|
H |
2,5 |
60 |
420 |
6,9 |
0,97 |
|
H |
2,0 |
60 |
420 |
5,5 |
0,97 |
Données électriques du motoréducteur du dispositif de levage tétrapolaire GM 1000 avec variateur de fréquence :
|
Version de moteur de levage |
Puissance |
Durée de mise en service [%] |
Nombre d'opérations [c/h] |
Courant nominal |
cos phi |
|
H |
4,9 |
60 |
360 |
13,5 |
0,97 |
|
H |
4 |
60 |
420 |
10,8 |
0,97 |
|
H |
3,2 |
60 |
420 |
8,6 |
0,97 |
|
H |
2,5 |
60 |
420 |
6,9 |
0,97 |
Données électriques de motoréducteurs de dispositif de levage à pôles commutables : voir le document séparé « Caractéristiques techniques » du motoréducteur du dispositif de levage correspondant.
Données électriques du motoréducteur avec variateur de fréquence :
|
Puissance |
Durée de mise en service |
Nombre d'opérations [c/h] |
Régime |
Courant nominal |
Vitesse de déplacement max. [m/min] |
Cos phi n |
|
0,27 |
60 |
240 |
1550 |
1,6 |
20 |
0,97 |
Conditions ambiantes pour le fonctionnement :
|
|
|
|
Température ambiante (pour fonctionnement normal) |
de -10 °C à +40 °C |
|
Température ambiante (pour durée de mise en service réduite) |
de +40 °C à +65 °C |
|
Boîtier |
IP 55 |
|
Classe d'isolation |
F |
Émissions sonores :
|
Taille |
Niveau de pression acoustique LP, m dB(A) à 4 m de distance |
Niveau de puissance acoustique LW, m dB(A) |
|
GM 800 |
62 |
82 |
|
GM1000 |
64 |
84 |
Tableau : émissions sonores selon DIN 45635, partie 61 d'après le procédé de substitution avec une source de puissance acoustique
Le niveau de pression acoustique LP indiqué dans le tableau est le niveau mesuré à 4 m de distance du treuil à câble. Le niveau de puissance acoustique LW permet de mesurer le niveau de pression acoustique à n'importe quelle autre distance.
