Resumen pares de apriete de los tornillos

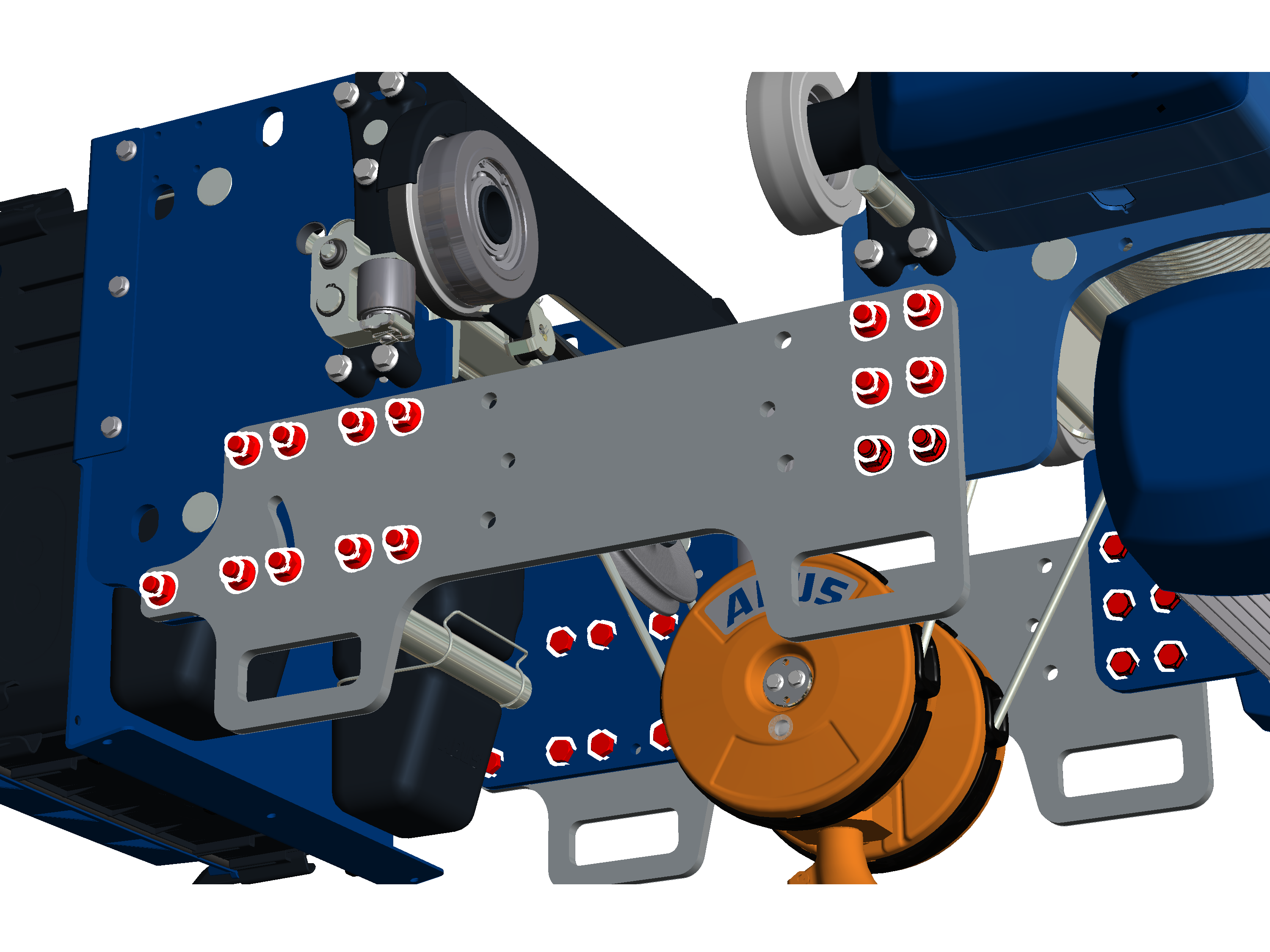

placas de brida

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM 800	Tornillos hexagonales M12x40	10	85 Nm
GM 1000	Tornillos hexagonales M12x40	15	85 Nm

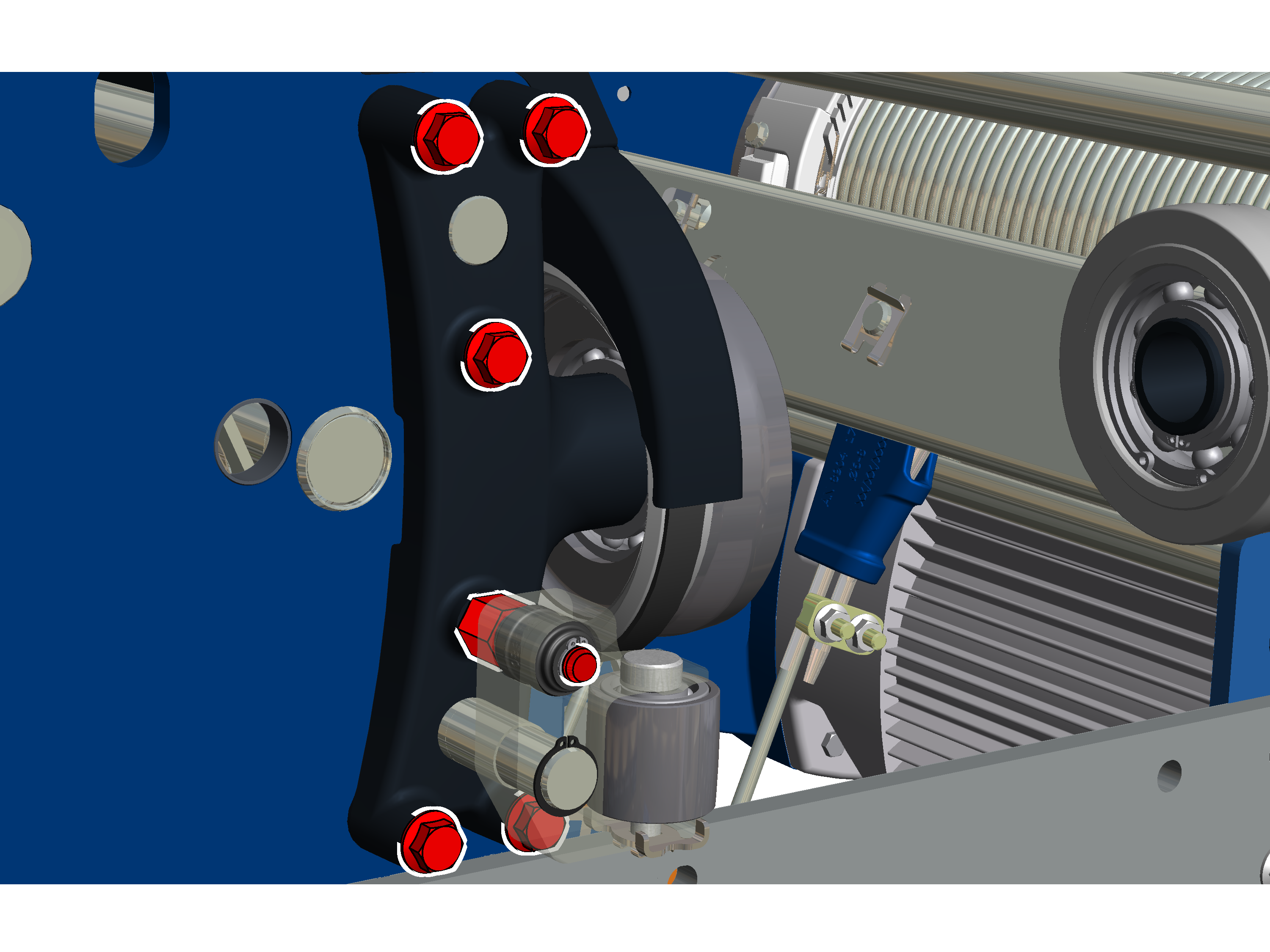

Portarruedas

En el portarruedas:

─ Tornillo nervado M10x40

─ 5x por portarrueda

─ 75 Nm

En el rodillo guía:

─ Perno roscado M10

─ 1x por portarrueda

─ 30 Nm

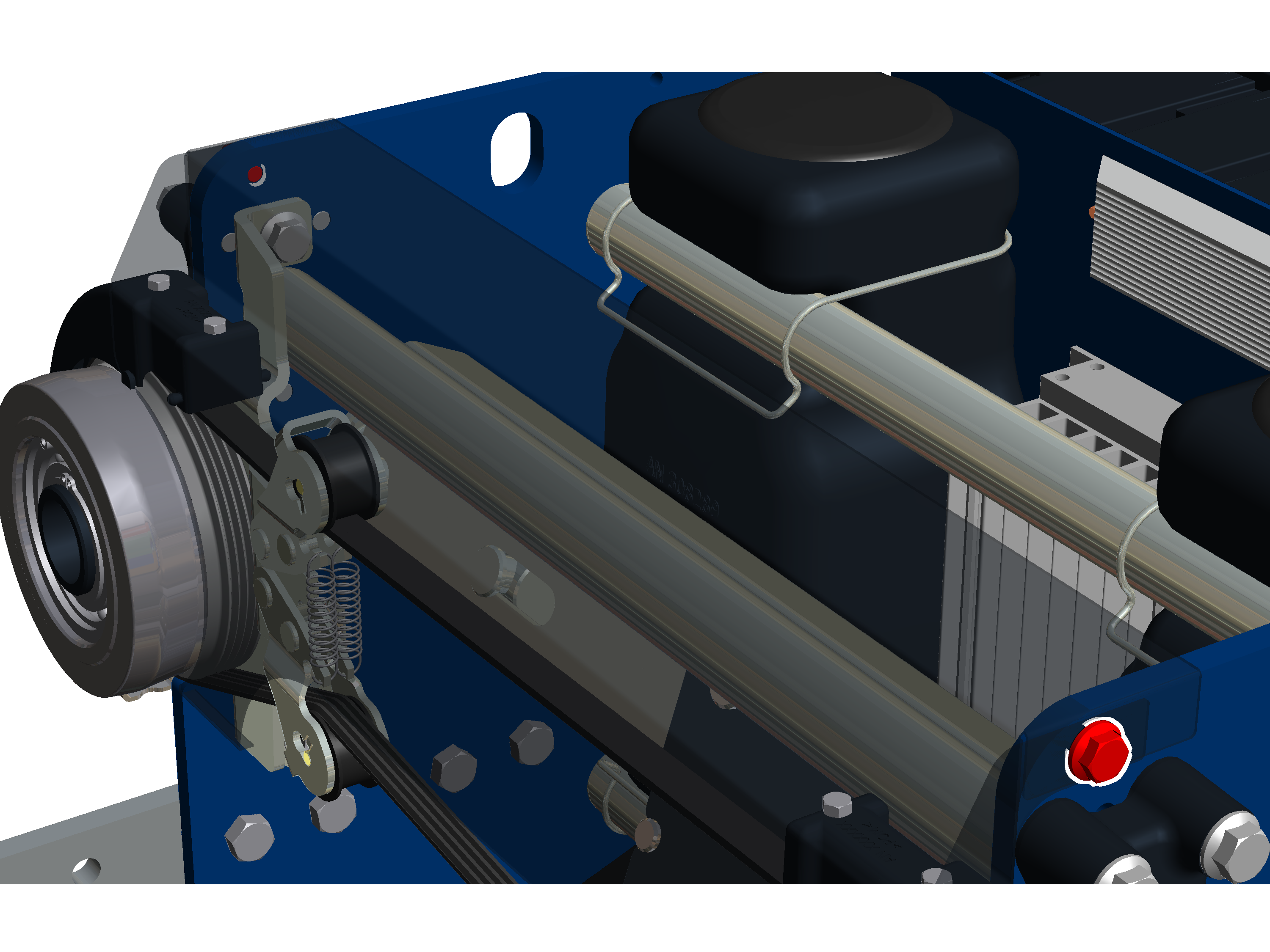

Protector de correa

─ Tornillo nervado M8x16

─ 2x

─ 25 Nm

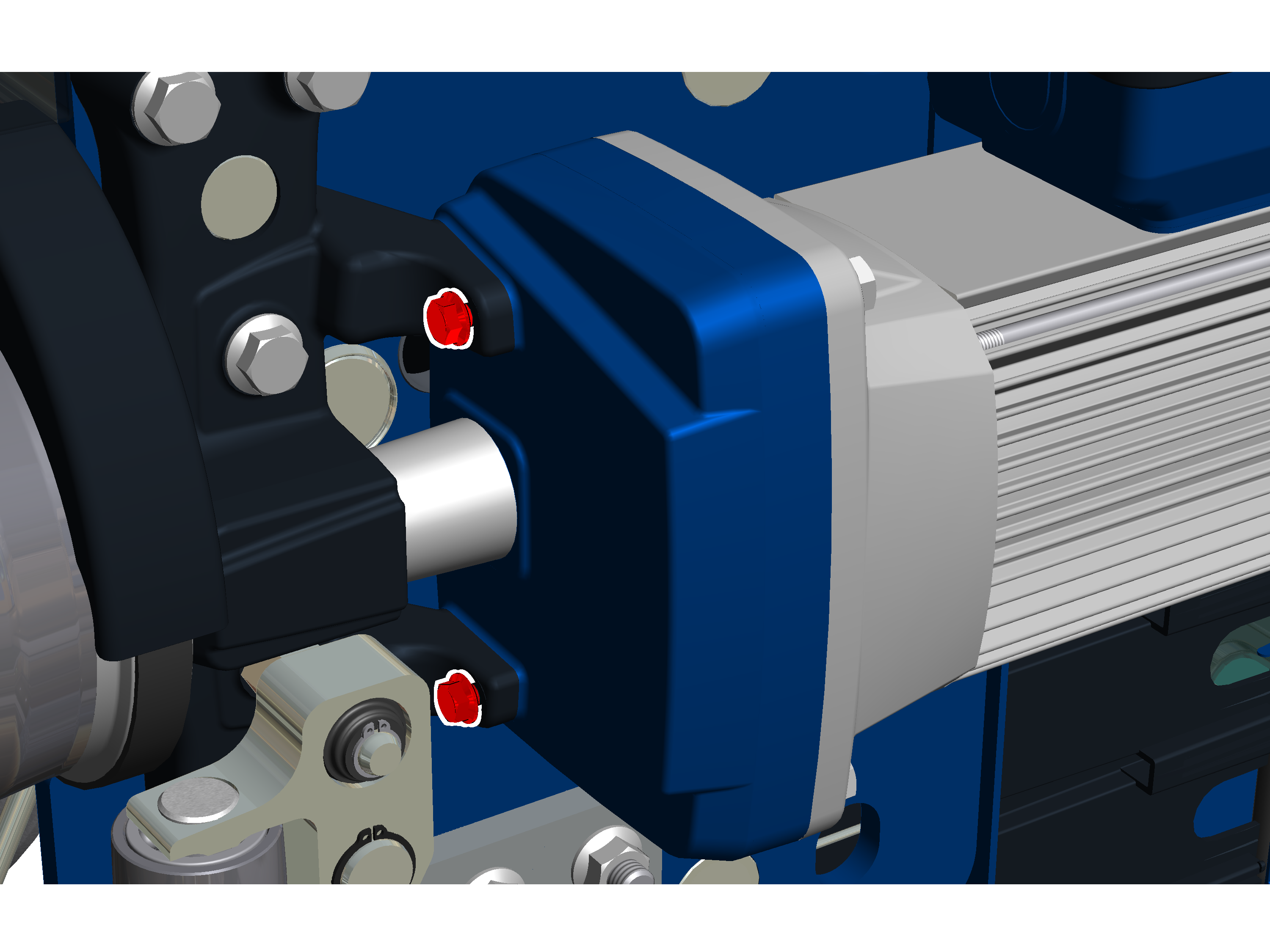

Mecanismo de traslación

─ Tornillo nervado M6x16

─ 2x

─ 11 Nm

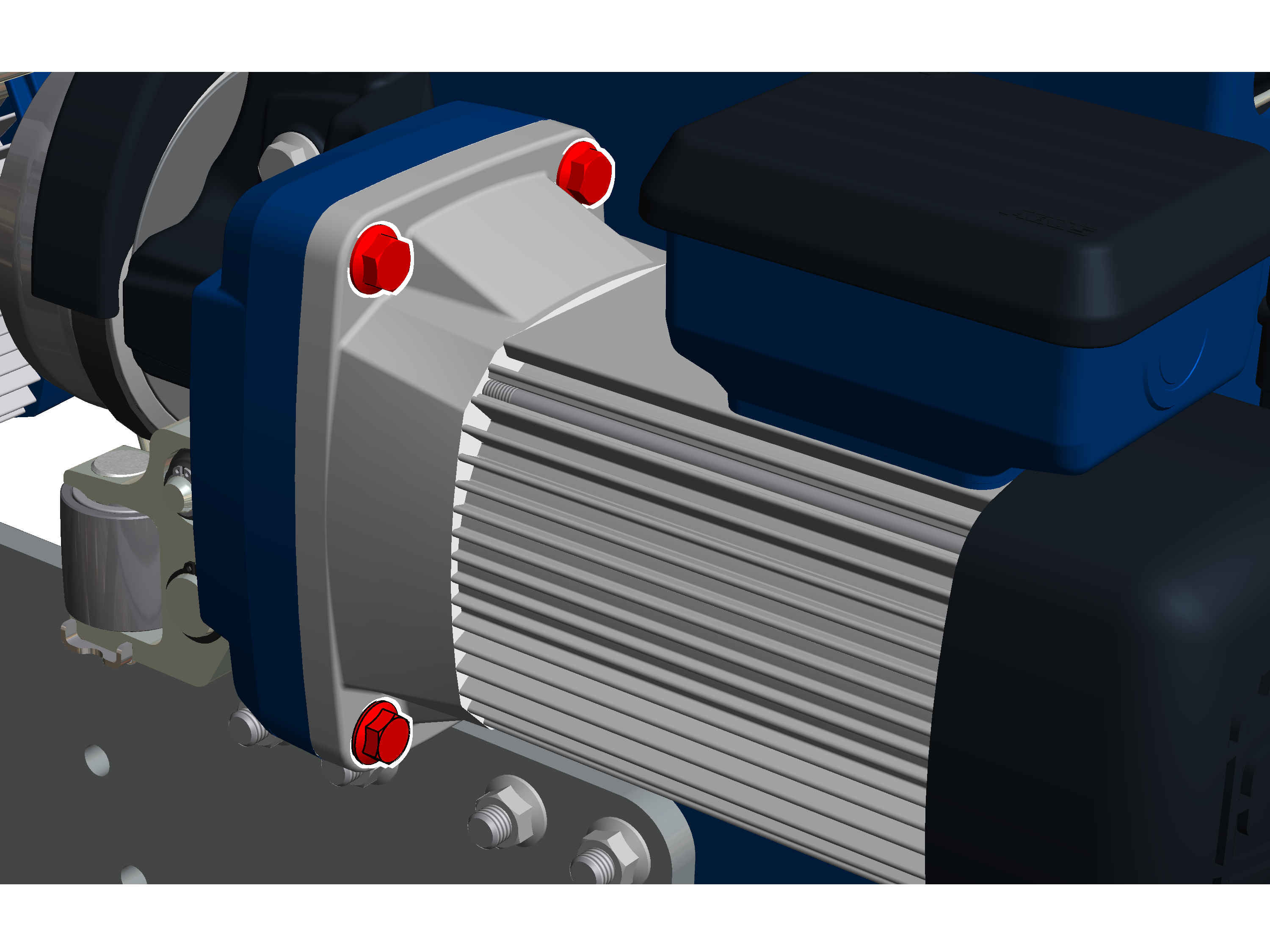

Motor de traslación

─ Tornillo nervado M8x25

─ 4x

─ 25 Nm

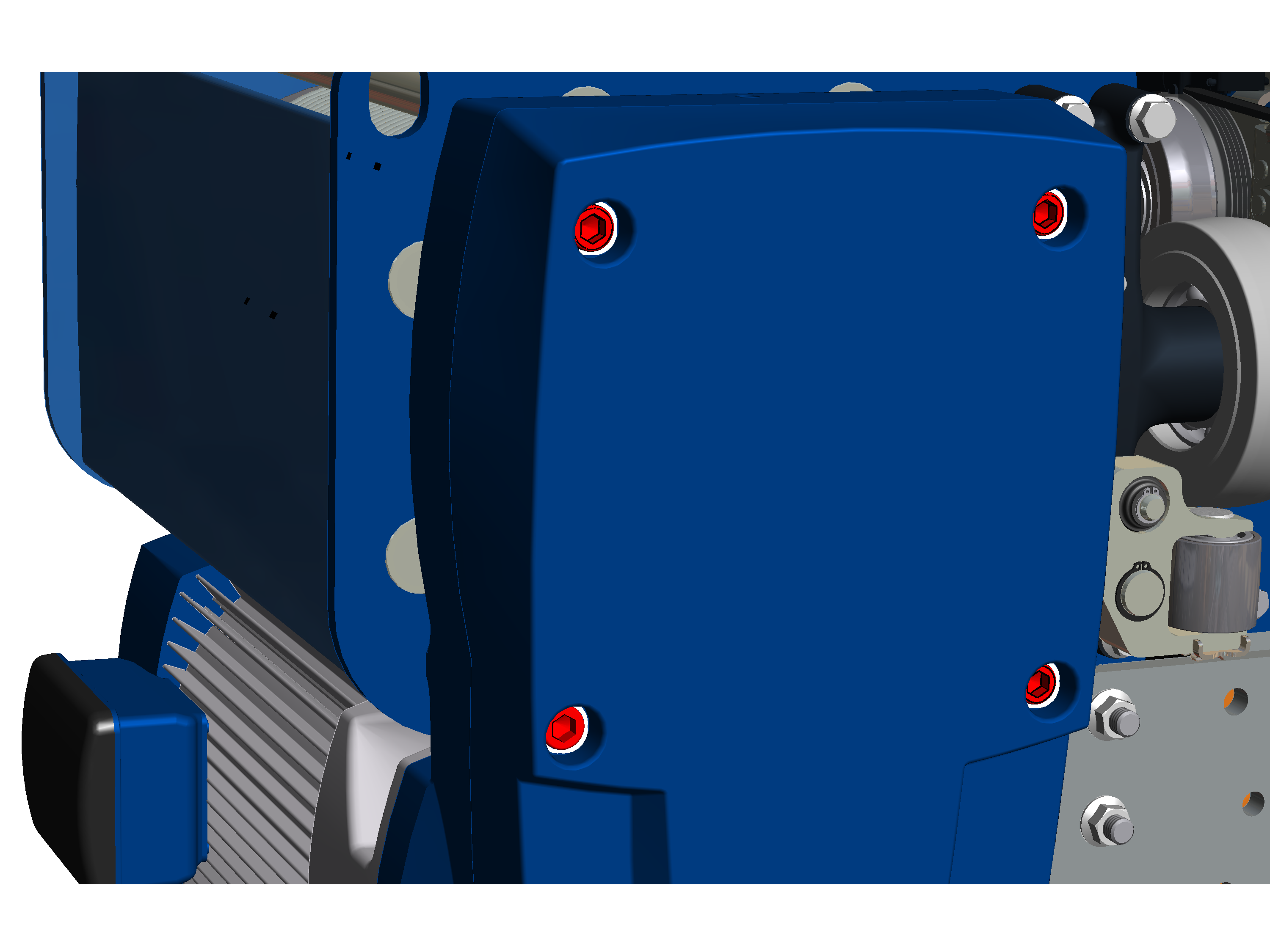

Accionamiento de elevación

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM 800	Tornillo cilíndrico M10x110	4	25 Nm
GM 1000	Tornillo cilíndrico M12x120	4	85 Nm

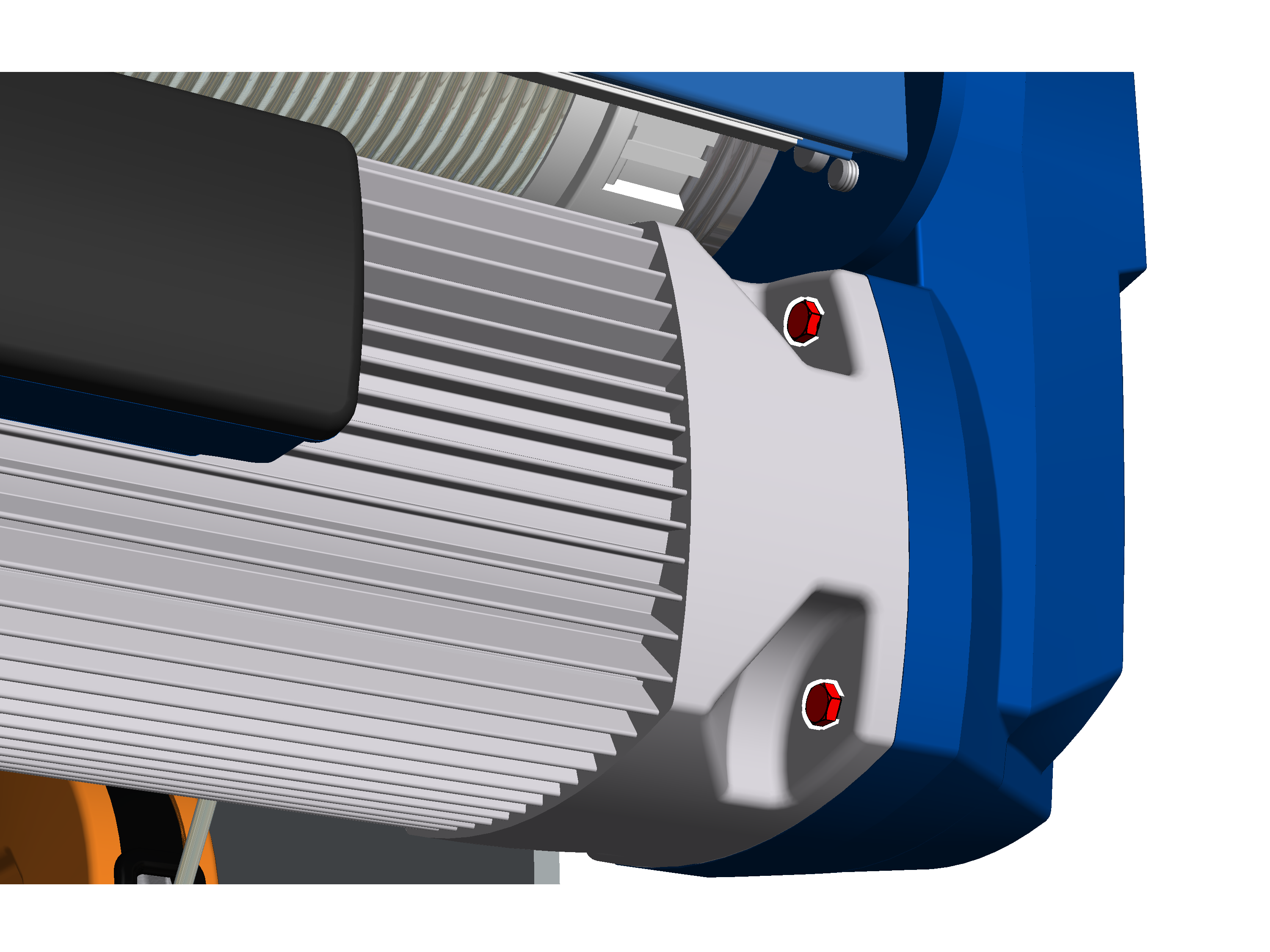

Motor de elevación

─ Tornillo nervado M8x25

─ 4x

─ 35 Nm

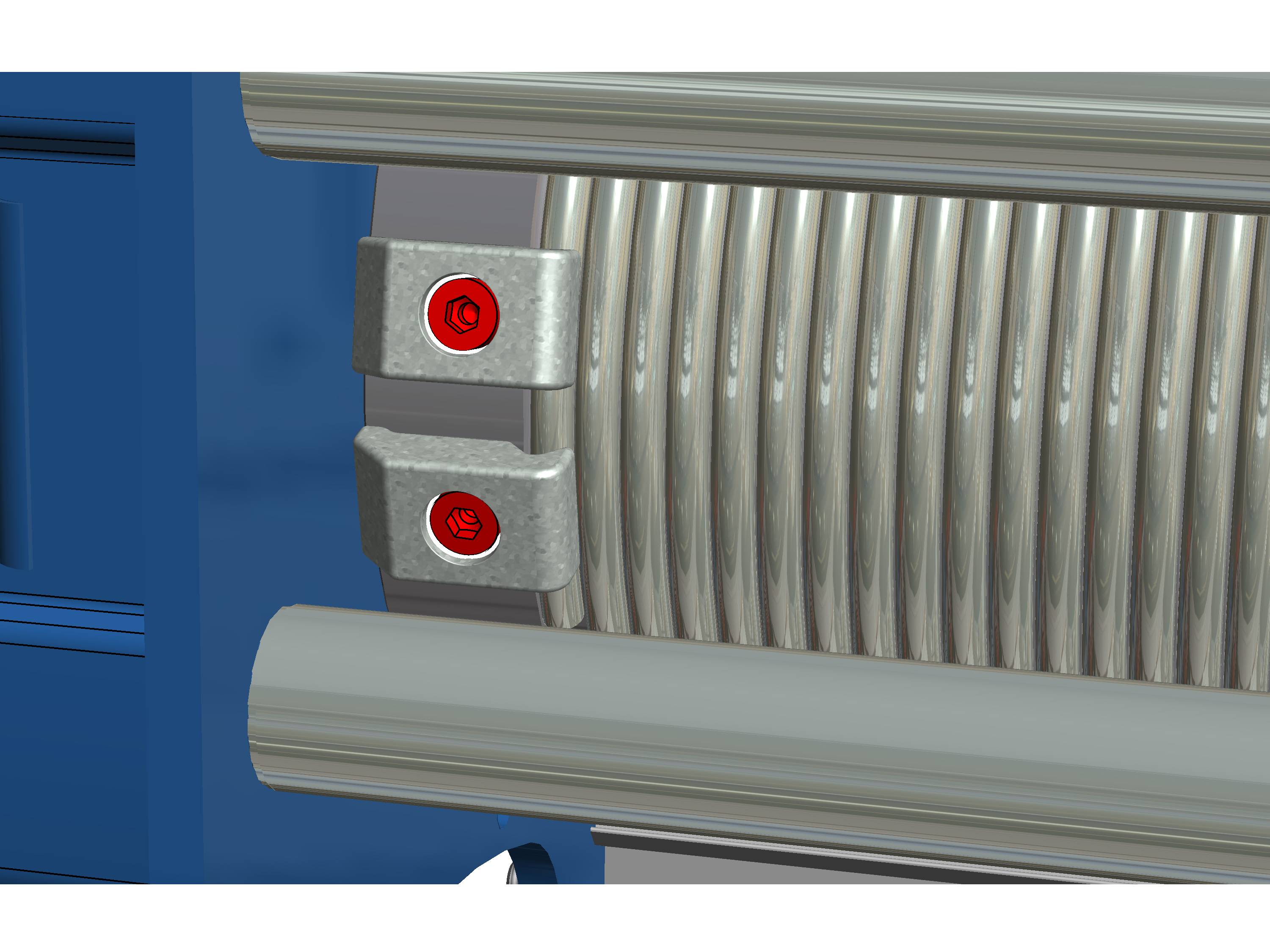

Pinza final

Tamaño	Tipo, tamaño y longitud	Cantidad	Par de apriete
GM 800	Tornillo cilíndrico M6x20	2x	10 Nm
GM 1000	Tornillo cilíndrico M8x20	2x	25 Nm

Los tornillos cilíndricos se atornillan con un recubrimiento fijador para tornillos u otro medio de fijación de tornillos. Hay que eliminar del todo cualquier residuo antes de poder utilizar de nuevo el tornillo cilíndrico.

Tanto el recubrimiento fijador para tornillos como el medio fijador de tornillos solo pueden utilizarse una vez.

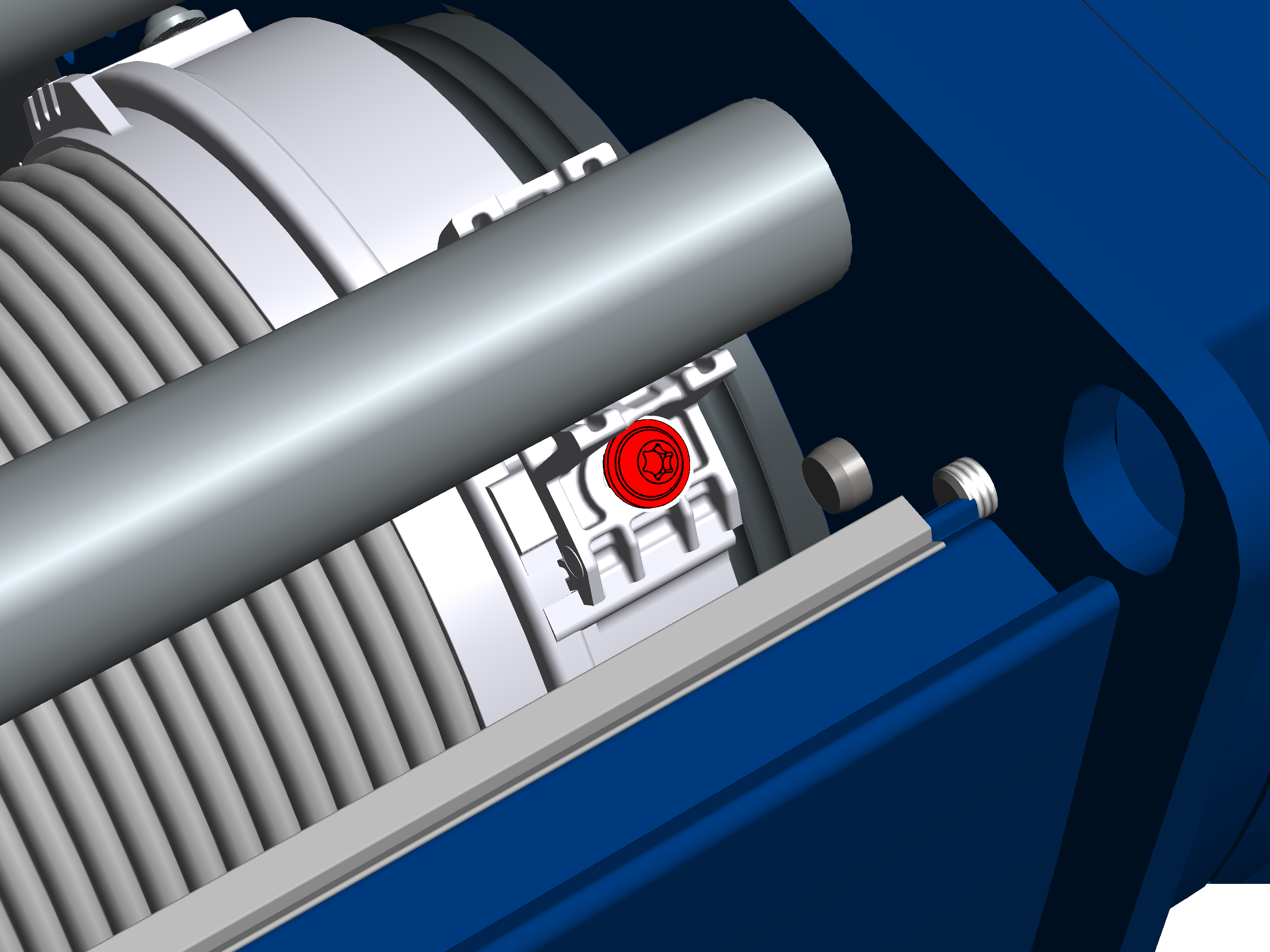

Arrastre

Tamaño	Tornillo	Cantidad	Par de apriete
GM 800	Tornillo autoroscante 60x16	1x	5 Nm
GM 1000	Tornillo autoroscante 60x16	1x	5 Nm

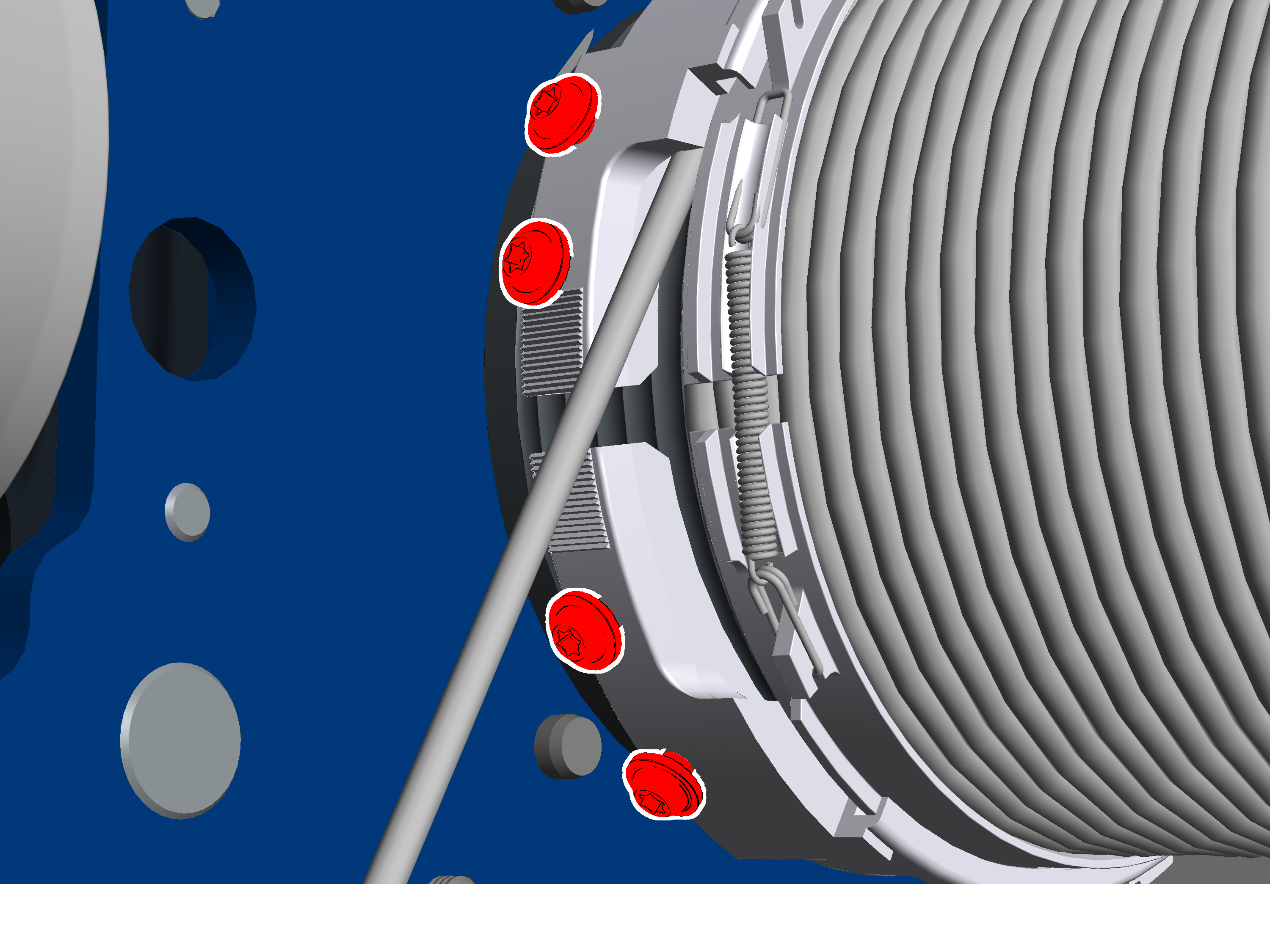

Pieza de unión

Tamaño	Tornillo	Cantidad	Par de apriete
GM 800	Tornillo autoroscante 60x16	4x	5 Nm
GM 1000	Tornillo autoroscante 60x16	4x	5 Nm

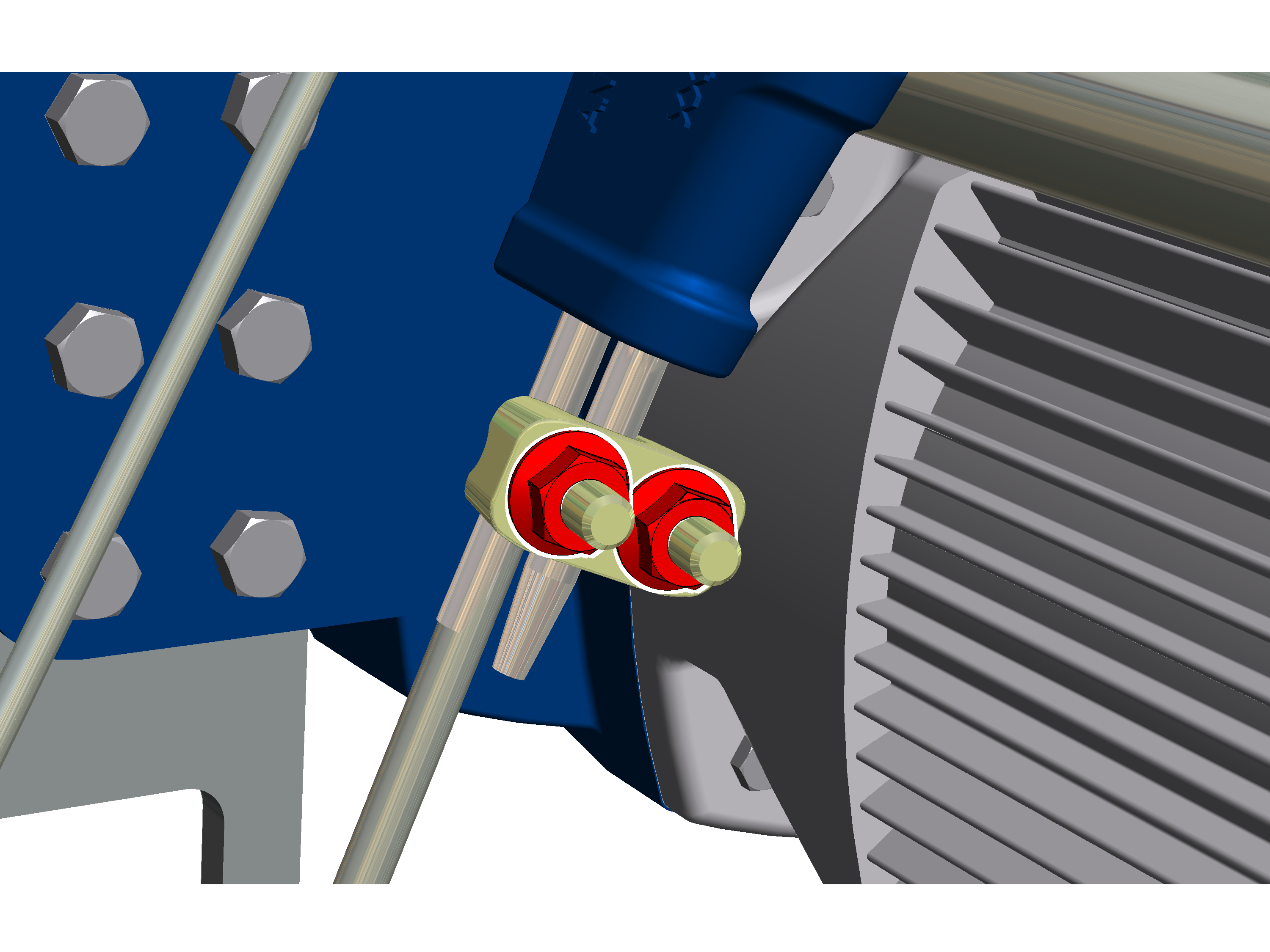

Grapa de cable

Tamaño	Cable	Tuerca nervada	Cantidad	Par de apriete
GM 800	Ø 6,5 mm	M6	2x	5 Nm
GM 1000	Ø 8,0 mm	M8	2x	10 Nm
