Technische Daten

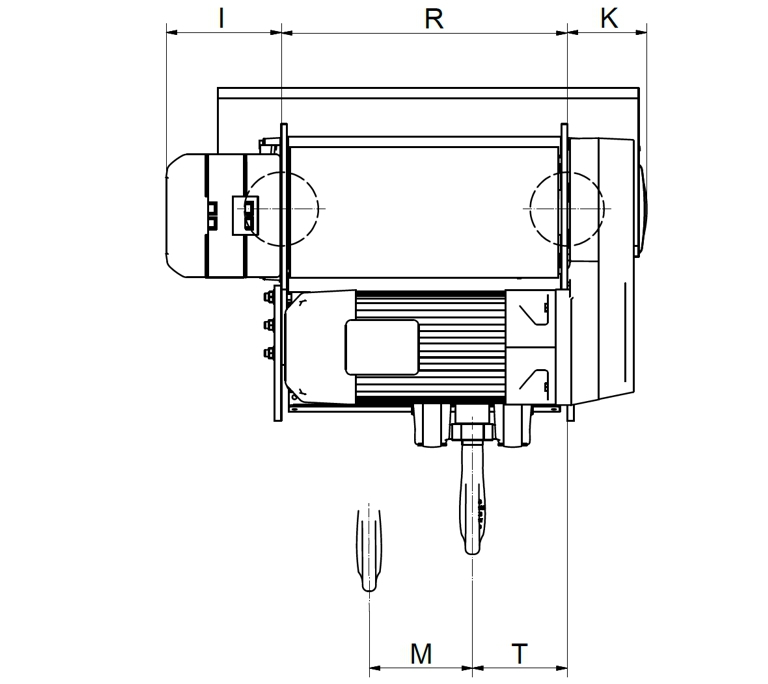

Maße GM 800:

Hakenweg [m]	Einscherung	Länge (A) [mm]	Länge (B) [mm]	Breite (I + R + K) [mm]	Radstand (R) [mm]	Hakenmaß (C) [mm]	Vergrößerung Hakenmaß [mm]
6	4/1	416	646	720	438	427	45
9	4/1	416	646	872	590	427	45
12	2/1	416	646	720	438	540	40
18	2/1	416	646	872	590	540	40

Das angegebene Hakenmaß (C) bezieht sich auf eine Flanschbreite (N) von 300 mm.
Bei abweichender Flanschbreite: Je 50 mm zusätzlicher Flanschbreite nimmt das Hakenmaß (C) um die angegebene Vergrößerung zu..

Maße GM 1000:

Hakenweg [m]	Einscherung	Länge (A) [mm]	Länge (B) [mm]	Breite (I + R + K) [mm]	Radstand (R) [mm]	Hakenmaß (C) [mm]	Vergrößerung Hakenmaß [mm]
6	4/1	438	645	789	507	500	45
9	4/1	438	645	959	677	500	45
12	2/1	438	645	789	507	567	40
18	2/1	438	645	959	677	567	40

Das angegebene Hakenmaß (C) bezieht sich auf eine Flanschbreite von 300 mm.
Bei abweichender Flanschbreite: Je 50 mm zusätzlicher Flanschbreite nimmt das Hakenmaß (C) um die angegebene Vergrößerung zu.

Gewichte:

Hakenweg [m]	Einscherung	GM 800	GM 1000
6	4/1	266	335 – 343
9	4/1	289	360 – 368
12	2/1	256	328 – 336
18	2/1	278	353 – 361

Das Gewicht in Standardausführung ist abhängig von der Ausführung des Hubmotors.

Belastungsangaben:

Die Belastungsangaben des Seilzugs können bei Bedarf als Datenblatt bei ABUS angefordert werden. Siehe ABUS-Service.

Elektrische Daten vierpoliger Hubantrieb GM 800 mit Frequenzumrichter:

Ausführung Hubmotor	Leistung [kW]	Einschaltdauer [%]	Schalthäufigkeit [c/h]	Nennstrom [A]	Cos Phi
H	4,9	60	360	13,5	0,97
H	4	60	360	10,8	0,97
H	3,2	60	360	8,6	0,97
H	2,5	60	420	6,9	0,97
H	2,0	60	420	5,5	0,97

Elektrische Daten vierpoliger Hubantrieb GM 1000 mit Frequenzumrichter:

Ausführung Hubmotor	Leistung [kW]	Einschaltdauer [%]	Schalthäufigkeit [c/h]	Nennstrom [A]	Cos Phi
H	4,9	60	360	13,5	0,97
H	4	60	420	10,8	0,97
H	3,2	60	420	8,6	0,97
H	2,5	60	420	6,9	0,97

Elektrische Daten von polschaltbaren Hubantrieben siehe separates Dokument „Technische Daten“ des entsprechenden Hubantriebs.

Elektrische Daten Fahrantrieb mit Frequenzumrichter:

Leistung [kW]	Einschaltdauer [%]	Schalthäufigkeit [c/h]	Drehzahl [U/min]	Nennstrom [A]	Fahrgeschwindigkeit max [m/min]	Cos phi n
0,27	60	240	1550	1,6	20	0,97

Umgebungsbedingungen bei Betrieb:


Umgebungstemperatur (für normalen Betrieb)	-10 °C bis +40 °C
Umgebungstemperatur (bei verringerter Einschaltdauer)	+40 °C bis +65 °C
Gehäuse	IP 55
Isolationsklasse	F

Geräuschemission:

Baugröße	Schalldruckpegel LP, m dB(A) in 4 m Abstand	Schallleistungspegel LW, m dB(A)
GM 800	62	82
GM1000	64	84

Tabelle: Geräuschemissionen in Anlehnung an DIN 45635, Teil 61 nach dem Substitutionsverfahren mit einer Schallleistungsquelle

In der Tabelle ist der Schalldruckpegel LP in einem Abstand von 4 m vom Seilzug angegeben. Mit dem Schallleistungspegel LW kann der Schalldruckpegel für beliebige Entfernungen berechnet werden.
