Wenn der Seilzug noch nicht montiert ist, hier fortfahren. Ansonsten diesen Abschnitt überspringen.

Der Seilzug kann im montierten Zustand aufgekippt und von unten an einem Hauptträger oder I-Träger angebracht werden.

Die Bilder zeigen den Ablauf am Seilzug GM 1000 modular. Der Ablauf am GM 800 unterscheidet sich nicht wesentlich davon.

Zunächst werden Schrauben am Flanschblech herausgeschraubt, damit der Seilzug aufgekippt werden kann.

An beiden Flanschblechen:

   Seilzug mit den Flanschblechen auf einen festen, erhöhten Untergrund stellen.

Beim Kippen der Gegengewichtsseite schwenkt die gelöste Hälfte später nach unten.

   Rippmuttern M12 im Drehpunkt und im Langloch zunächst noch festgeschraubt lassen.

   Alle übrigen Rippmuttern M12 auf der Gegengewichtsseite lösen und die Sechskantschrauben M12x40 entfernen.

   Gegengewichtsseite des Seilzugs sichern, damit sie nicht unkontrolliert aufkippen kann.

   Rippmuttern M12 im Drehpunkt und im Langloch lösen, aber aufgeschraubt lassen.

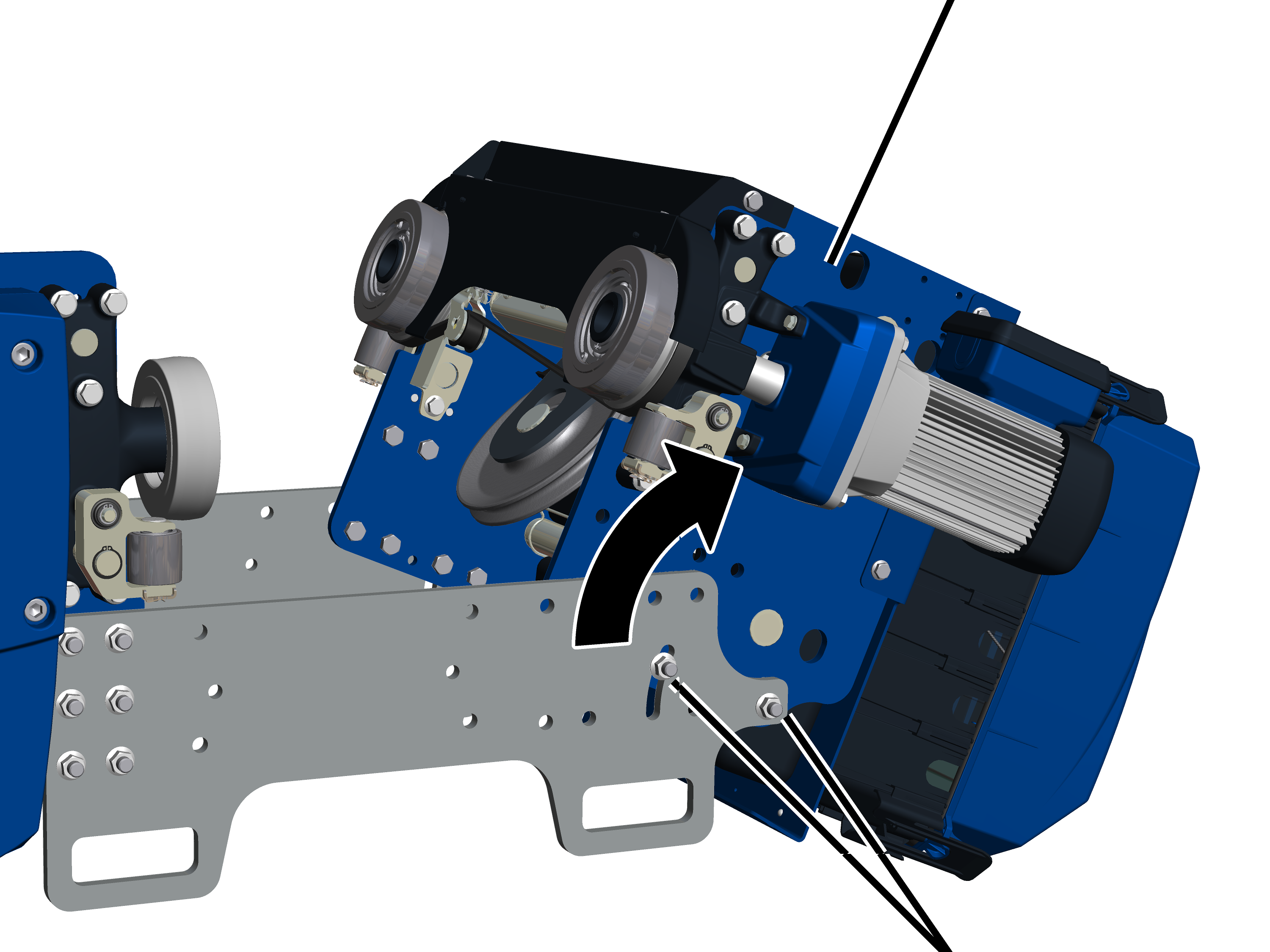

   Gegengewichtsseite am oberen Bereich anfassen und so weit aufkippen, bis die Sechskantschraube M12x40 das Ende des Langlochs erreicht hat.

   Rippmuttern M12 im Drehpunkt und im Langloch festschrauben. 85 Nm.

Dadurch ist sichergestellt, dass die Gegengewichtsseite bei der weiteren Montage nicht versehentlich zukippt.

Jetzt wird der Seilzug von unten unter den Hauptträger oder die Einschienenkatzbahn gebracht und auf den Unterflansch bzw. Untergurt gelegt.

Entweder:

   Geeignetes Anschlagmittel mit Lasthaken verwenden.

   Alle vier Lasthaken in die Aufhängeösen am Seilzug einhängen.

   Arbeitssicherheitsbestimmungen beachten und den Seilzug anheben.

Oder:

   Seilzug von unten an den Flanschblechen anheben.

   Den Seilzug so drehen, dass die Trommelseite auf der gegenüberliegenden Seite der Katzstromzuführung ist.

   Den Seilzug von unten unter den Hauptträger heben und so weit anheben, dass die Laufräder auf dem Unterflansch stehen können.

   Laufräder der Trommelseite auf den Untergurt oder Unterflansch stellen.

   Seilzug sichern, damit die Laufräder nicht versehentlich vom Hauptträger rutschen, wenn die Gegengewichtsseite zurückgekippt wird.

Jetzt wird der Seilzug zurückgekippt.

   Rippmuttern im Drehpunkt und im Langloch leicht lösen.

   Gegengewichtsseite vorsichtig zurückkippen und mit den Laufrädern auf den Untergurt oder Unterflansch stellen.

Nun werden die Flanschbleche an beiden Seiten wieder angeschraubt.

An beiden Flanschblechen:

   Sechskantschrauben M12x40 (rot dargestellt) durch den Katzrahmen und das Flanschblech schieben.

   Rippmutter M12 (rot dargestellt) von außen anschrauben. 85 Nm.

Nun müssen die Führungsrollen eingestellt werden.

   Siehe Führungsrollen einstellen.
