Le montage de l'alimentation en courant principal diffère en fonction du type de pont et des conditions qui règnent dans le bâtiment.

   Si présente : consulter la documentation technique (schéma « Position de montage de l'entraîneur courant principal ») pour connaître la position de l'entraîneur courant principal.

   De plus, sélectionner la variante de montage nécessaire sur le site parmi les variantes suivantes et en fonction des éléments fournis.

Variantes de montage avec coffret électrique sur le sommier :

Variante privilégiée : entraîneur courant principal sur le sommier à côté du coffret électrique

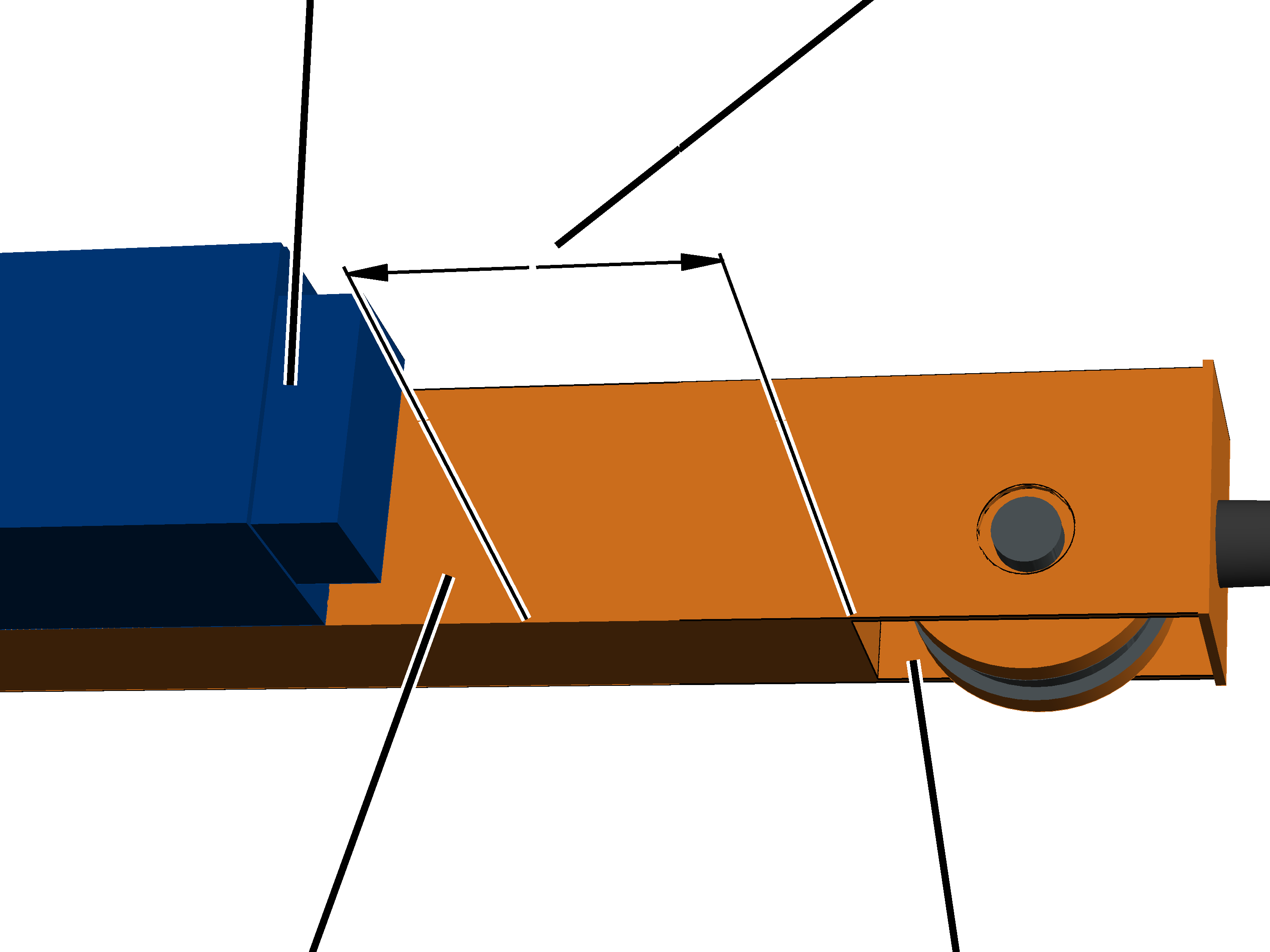

─     Cette variante privilégiée peut être utilisée lorsqu'un espace suffisant se trouve entre le bord extérieur du coffret électrique et l'ouverture destinée au galet.

Il faut tenir compte de ce qu'un espace libre latéral d'environ 10 cm à côté du coffret électrique est nécessaire pour permettre l'ouverture du couvercle de la boîte de raccordement.

Autre point important : le support ne doit pas être monté dans la zone d'ouverture du galet.

─     Cette variante privilégiée peut être utilisée lorsque l'entraîneur courant principal se compose d'un seul support.

Si l'entraîneur courant principal se compose de deux supports, il n'y a en général pas suffisamment d'espace (voir ci-dessus) pour monter les deux supports. Choisir dans ce cas l'une des variantes suivantes. S'il y a suffisamment d'espace, le montage de l'entraîneur courant principal sur cette position est privilégiée.

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     Dans le cas d'un seul support : si le tube carré vertical fait 80 cm de long, on utilise un seul tube carré.

Dans le cas d'un seul support : si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux.

Dans le cas de deux supports : si le tube carré vertical fait 80 cm de long, on utilise un tube carré vertical sur chaque support.

Dans le cas de deux supports : si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux sur chaque support.

Dans le cas de tubes carrés verticaux de 130 cm de long, les tubes carrés verticaux des deux supports sont en plus reliés entre eux avec un tube carré transversal.

Prochaine variante possible : entraîneur courant principal de l'autre côté du coffret électrique sur le sommier

─     Cette variante peut être utilisée si la distance est insuffisante du côté droit du sommier, à côté du coffret électrique (variante précédente).

L'entraîneur courant principal se compose d'un seul support ou de deux supports (voir variante suivante).

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

─     Si le câble de connexion du preneur de courant n'est pas assez long, une boîte à bornes supplémentaire doit être installée et le câble de connexion doit être rallongé.

─     Si le tube carré vertical fait 80 cm de long, on utilise un seul tube carré.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux.

Prochaine variante possible : entraîneur courant principal avec double support de l'autre côté du coffret électrique sur le sommier

─     Cette variante est utilisée lorsque l'entraîneur courant principal se compose de deux supports et si la variante privilégiée (voir au début) ne peut pas être utilisée.

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

─     Si le câble de connexion du preneur de courant n'est pas assez long, une boîte à bornes supplémentaire doit être installée et le câble de connexion doit être rallongé.

─     Si le tube carré vertical fait 80 cm de long, on utilise un tube carré vertical sur chaque support.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux sur chaque support.

Dans le cas de tubes carrés verticaux de 130 cm de long, les tubes carrés verticaux des deux supports sont en plus reliés entre eux avec un tube carré transversal.

Variantes de montage avec coffret électrique suspendu :

Variante privilégiée : entraîneur courant principal sur le sommier à côté du coffret électrique

─     Cette variante privilégiée peut être utilisée dans la plupart des cas.

─     L'entraîneur courant principal se compose d'un seul support.

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     Si le tube carré vertical fait 80 cm de long, on utilise un seul tube carré.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

Prochaine variante possible : entraîneur courant principal avec double support sur le sommier

─     Cette variante privilégiée peut être utilisée dans la plupart des cas.

─     L'entraîneur courant principal se compose de deux supports.

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     Si le tube carré vertical fait 80 cm de long, on utilise un tube carré vertical sur chaque support.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux sur chaque support.

Dans le cas de tubes carrés verticaux de 130 cm de long, les tubes carrés verticaux des deux supports sont en plus reliés entre eux avec un tube carré transversal.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

Prochaine variante possible : entraîneur courant principal de l'autre côté du coffret électrique sur le sommier

─     Cette variante peut être utilisée si la distance est insuffisante du côté droit du sommier, à côté du coffret électrique (variantes précédentes). Cependant, la distance à gauche et à droite du sommier est le plus souvent identique dans le cas d'un pont à coffret électrique suspendu.

─     L'entraîneur courant principal se compose d'un seul support.

Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

─     Si le câble de connexion du preneur de courant n'est pas assez long, une boîte à bornes supplémentaire doit être installée et le câble de connexion doit être rallongé.

─     Si le tube carré vertical fait 80 cm de long, on utilise un seul tube carré.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux.

Prochaine variante possible : entraîneur courant principal avec double support de l'autre côté du coffret électrique sur le sommier

─     Cette variante peut être utilisée si la distance est insuffisante du côté droit du sommier, à côté du coffret électrique (variantes précédentes). Cependant, la distance à gauche et à droite du sommier est le plus souvent identique dans le cas d'un pont à coffret électrique suspendu.

─     L'entraîneur courant principal se compose de deux supports. Les éléments fournis vous indiquent si l'entraîneur courant principal se compose d'un ou de deux supports.

─     L'entraîneur courant principal doit être monté le plus à l'intérieur possible, mais de façon à ce qu'il ne puisse pas entrer en collision avec le chariot de direction.

─     Si le câble de connexion du preneur de courant n'est pas assez long, une boîte à bornes supplémentaire doit être installée et le câble de connexion doit être rallongé.

─     Si le tube carré vertical fait 80 cm de long, on utilise un tube carré vertical sur chaque support.

Si le tube carré vertical fait 100 cm ou 130 cm de long, on utilise deux tubes carrés verticaux sur chaque support.

Dans le cas de tubes carrés verticaux de 130 cm de long, les tubes carrés verticaux des deux supports sont en plus reliés entre eux avec un tube carré transversal.

Le montage d'un ou de deux supports à gauche ou à droite du sommier est maintenant effectué en fonction de la variante de montage précédemment sélectionnée.

Si nécessaire :

   Retirer les 2 bouchons à lamelles du support.

   Raccourcir le support.

La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.

   Replacer les 2 bouchons à lamelles dans les extrémités du support.

   Fixer le support au sommier auquel le coffret électrique du pont est accroché.

   Visser le support avec l'étrier fileté.

   Enfiler et fixer les 2 brides pour tuyau.

Le montage d'un ou de deux tubes carrés verticaux sur le ou les supports est maintenant effectué en fonction de la variante de montage précédemment sélectionnée.

Si nécessaire :

   Retirer le bouchon à lamelles du tube carré.

   Raccourcir le tube carré.

   Replacer le bouchon à lamelles dans le tube carré.

   Placer le tube carré vertical à l'endroit requis du support.

La longueur requise dépend des conditions qui règnent dans le bâtiment et des distances de sécurité indiquées dans le plan du pont.

   Visser le tube carré vertical sur le support avec 2 brides pour tuyau. 15 Nm.

S'il y a plus d'un tube carré vertical :

   Placer le tube carré horizontal sur les tubes carrés verticaux avec deux brides pour tuyaux.

Le tube carré horizontal peut être un tube carré indépendant ou appartenir au preneur de courant de l'alimentation en courant principal.

   Serrer les 2 brides pour tuyau. 15 Nm.

Le montage des composants requis est maintenant effectué sur l'entraîneur courant principal préparé :

─     Preneur de courant de l'alimentation en courant principal

─     interrupteur à levier en croix. Voir « Montage de l'interrupteur à levier en croix »

─     Avertisseur

─     Lampe témoin rouge
