Montaje de la roldana motriz

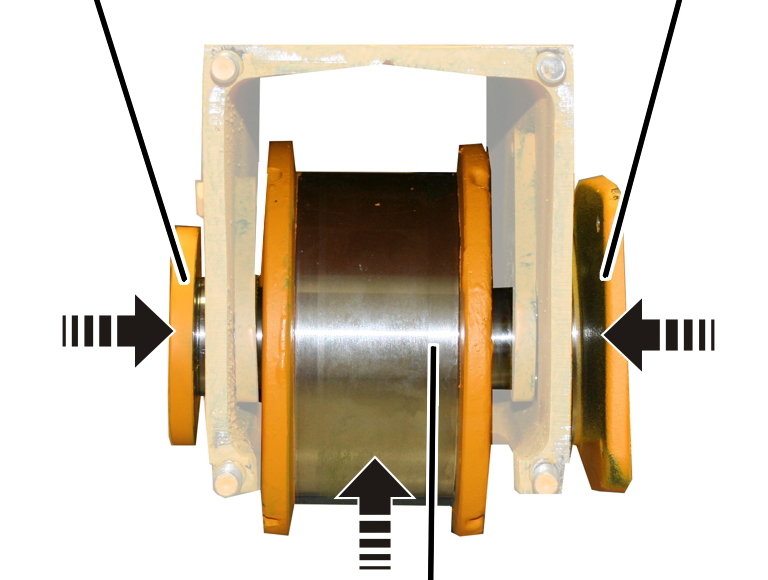

Montaje de la roldana

Sólo en tamaño 420 con accionamiento de traslación de la grúa 420 V

Este paso se aplica sólo cuando se vaya a montar un testero de tamaño 420 con un accionamiento de traslación de la grúa 420 V.

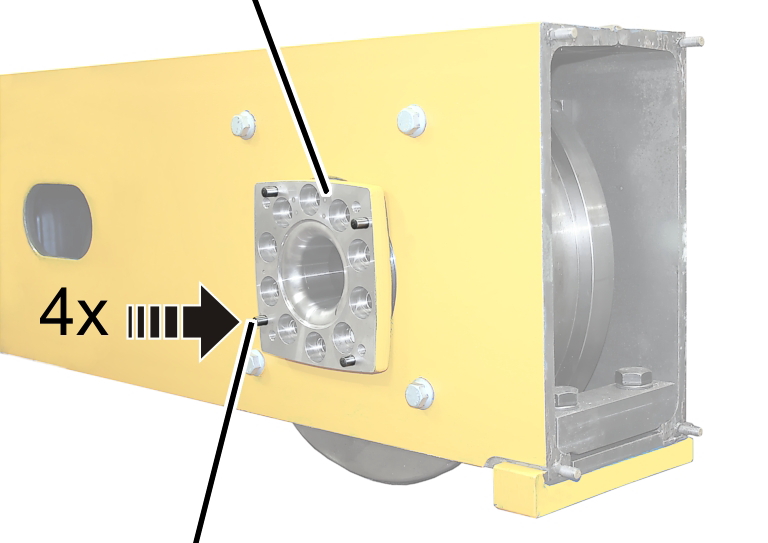

Brida del cojinete
Pasador

   Caso necesario, insertar los pasadores (4x) en la brida del cojinete.

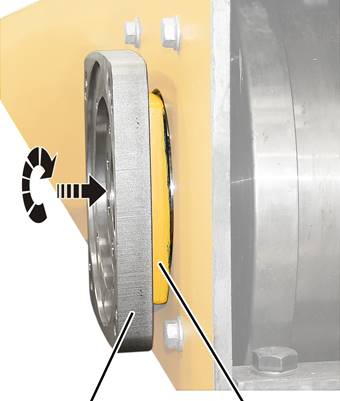

Adaptador	Brida del cojinete

   Girar el adaptador hasta que coincidan los agujeros.

   Insertar el adaptador sobre los pasadores de la brida del cojinete.

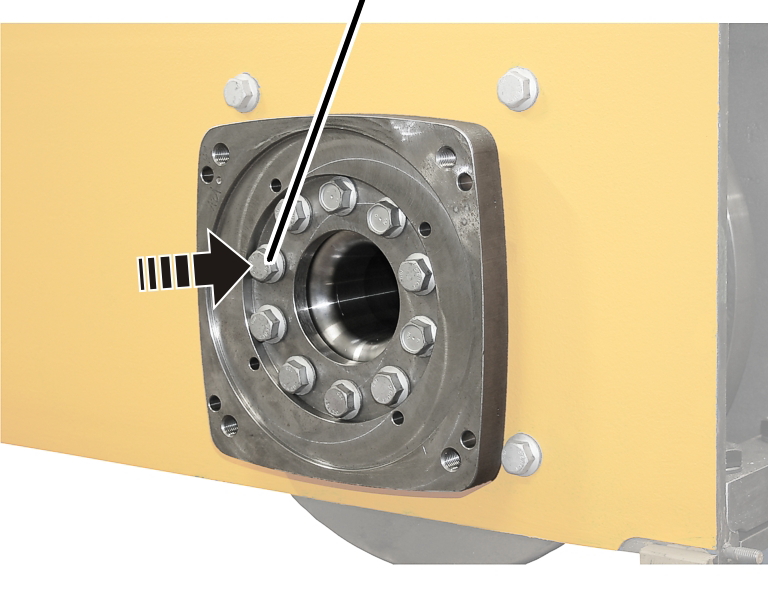

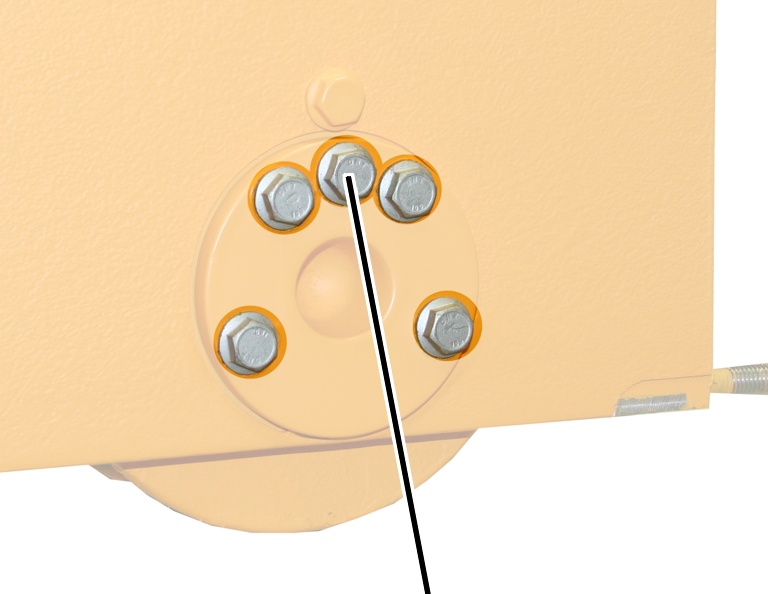

Tornillos nervados

   Insertar los tornillos nervados M16x70 (10x) por el adaptador y la brida del cojinete.

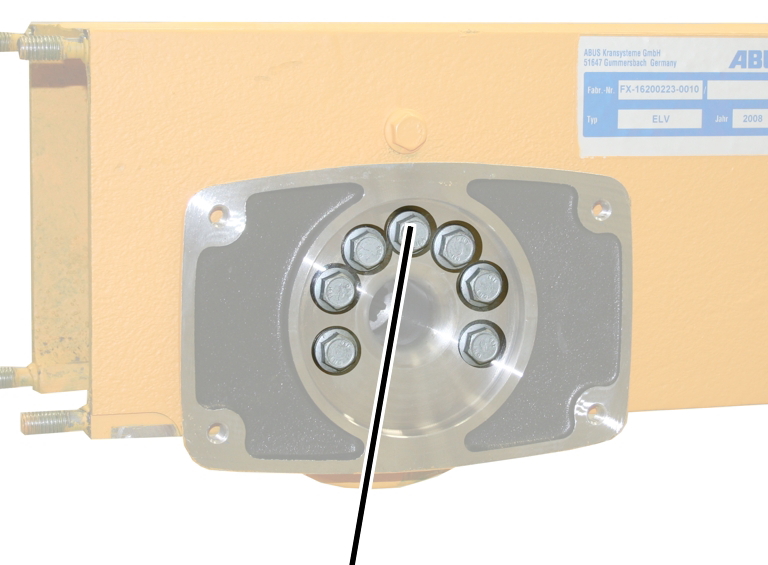

Atornillar la brida del cojinete

Montar los testeros

Solo para testeros del tamaño 280, 350 y 420:

Este paso se aplica solo a testeros del tamaño 280, 350 y 420.

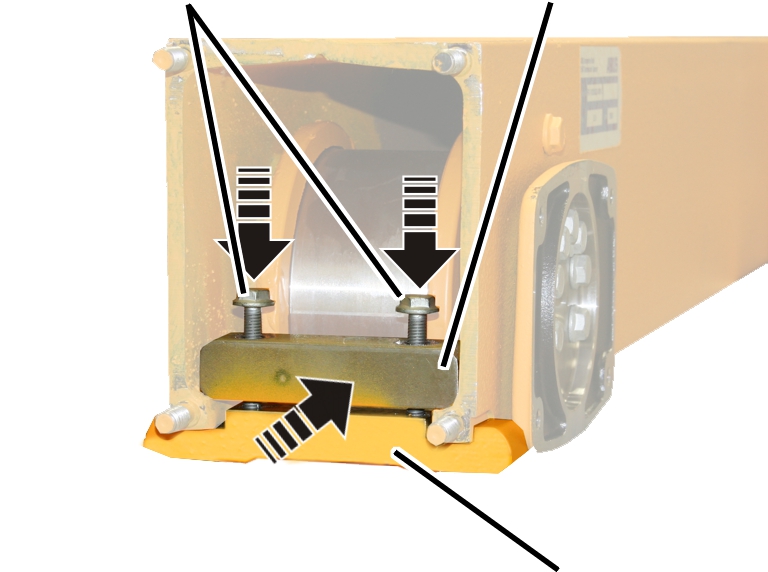

Tornillos		Tensor
	Pieza de apriete

   Insertar la pieza de apriete.

   Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm





Sólo con rodillos guía

Este paso se aplica sólo cuando el testero tiene rodillos guía.

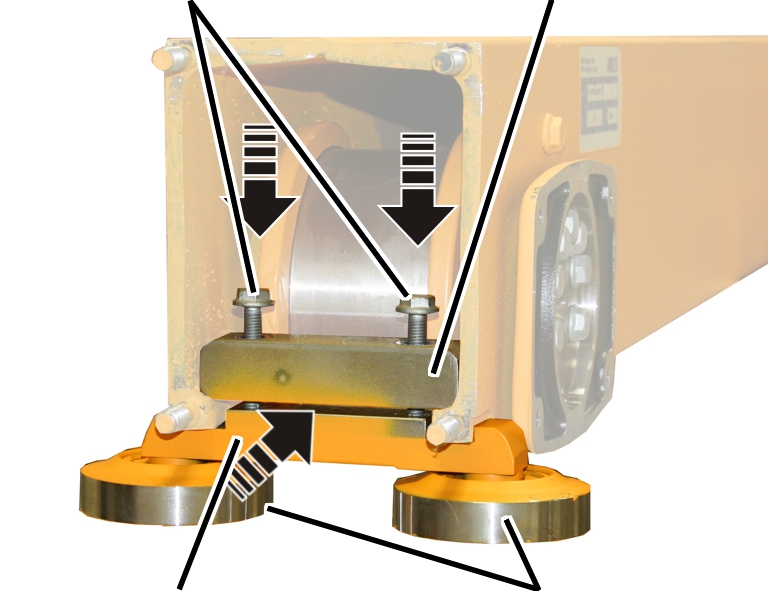

Tornillos		Tensor
Soporte	Rodillos guía

   Insertar el soporte con los rodillos guía.

   Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm





Sólo con protección antidescarrilamiento

Este paso se aplica sólo cuando el testero tiene una protección antidescarrillamiento.

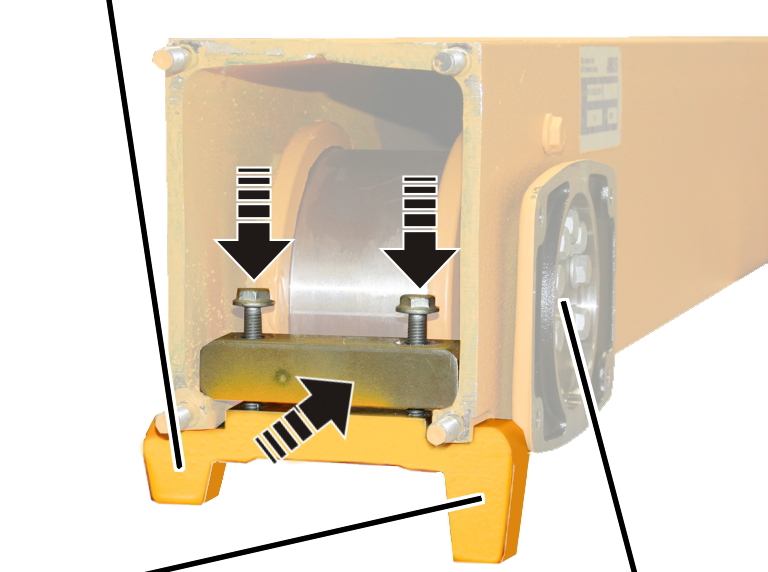

Lado pequeño
Lado grande	Accionamiento de traslación

   Girar la protección antidescarrillamiento de forma que el lado más grande mire hacia el accionamiento de traslación de la grúa.

   Insertar la protección antidescarrillamiento.

   Atornille los tornillos (2x).

Ø roldana	Modelo	Tipo	Par de apriete
130	M8x45	Tornillo nervado	42 Nm
160	M10x50	Tornillo nervado	85 Nm
200	M10x50	Tornillo nervado	85 Nm
280	M12x60	Tornillo hexagonal	130 Nm
350	M20x75 o M20x70	Tornillo hexagonal	300 Nm
420	M20x75 o M20x70	Tornillo hexagonal	300 Nm





Montar el accionamiento de traslación de la grúa

Sólo con mecanismo de traslación AZP

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación AZP en el testero.

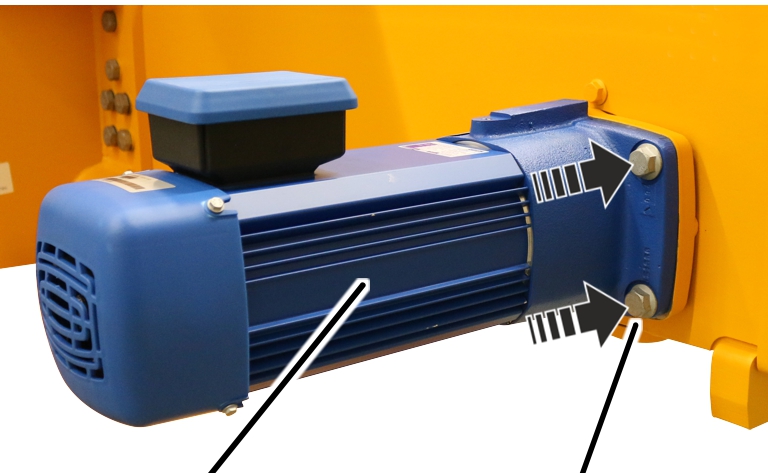

Mecanismo de traslación AZP	Tornillo nervado

   Atornille el mecanismo de traslación con tornillos nervados (4x).

Tamaño	Modelo	Par de apriete
130	M8x25	35 Nm
160	M10x30	75 Nm
200	M12x30	115 Nm
280	M16x40	300 Nm



Sólo con accionamiento de traslación de grúa AZF

Este paso se aplica sólo cuando se vaya a montar un accionamiento de traslación de la grúa AZF en el testero.

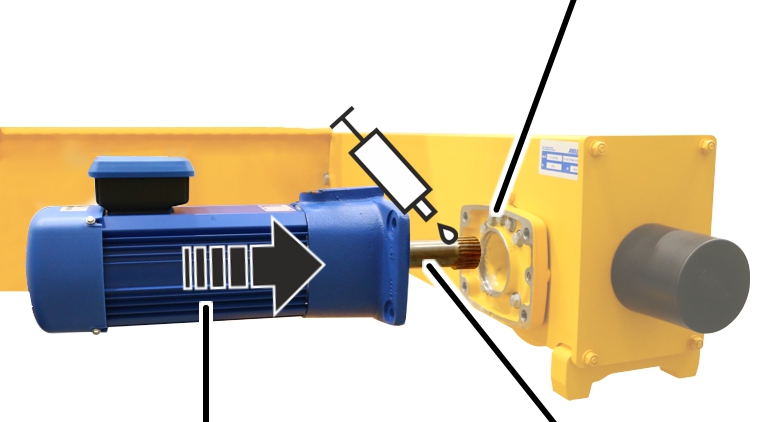

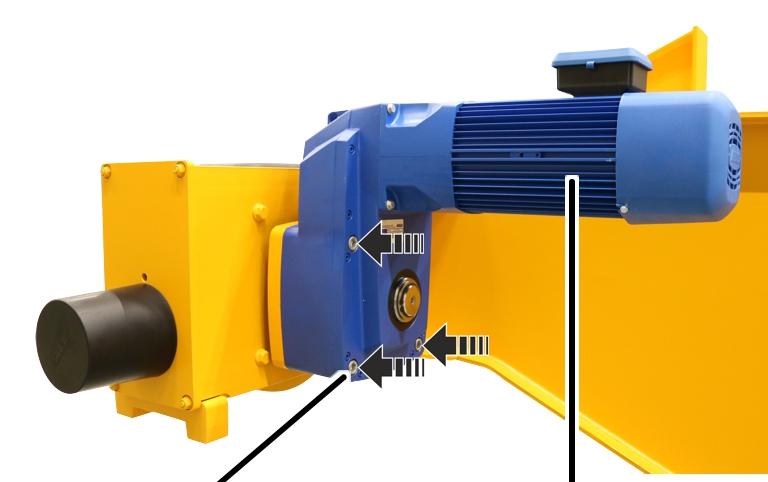

Tornillo cilíndrico	Accionamiento de traslación de grúa AZF

   Insertar el accionamiento de traslación de la grúa en la roldana.

   Atornillar el accionamiento de traslación de la grúa con tornillos cilíndricos y arandelas (4x).

Tamaño	Modelo	Par de apriete
350	M12x100	85 Nm
420	M12x100	85 Nm
V420	M16x140	210 Nm
V500	M16x140	210 Nm



Conexión del mecanismo de traslación

Solo con mando de contactores



Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación
Cable de conexión del mecanismo de traslación	Freno del rectificador

   Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

   Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

   Coloque las conexiones por enchufe y la línea de conexión en la carcasa del conector.





Solo con convertidor de frecuencia



Regleta de machos del mecanismo de traslación	Regleta de machos del mecanismo de traslación
Regleta de hembrillas para el mecanismo de traslación	Regleta de hembrillas para el freno

   Insertar la regleta de hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

   Insertar la regleta de hembrillas para el freno en la regleta de machos del mecanismo de traslación.





Conexión por enchufe	Pasacables
Pinza del apantallado	Cable de conexión

   Presionar el extremo del cable de conexión (donde se ha eliminado ya el aislante alrededor del apantallado) en la pinza del apantallado.

   Fijar el cable de conexión con bridas a la pinza del apantallado.

   Coloque las conexiones por enchufe y la línea de conexión en la carcasa del conector.

   Cerrar la tapa de carcasa.





Comprobar la grúa
