Observar las disposiciones sobre
seguridad laboralSi la roldana está dañada o desgastada, debe sustituirse por otra nueva.
Las figuras muestran el desmontaje de una roldana del tamaño 130. El desmontaje de roldanas mayores no se diferencia mucho.
Observar las disposiciones sobre
seguridad laboral
Subir el testero sobre tacos
cerca de la roldana.
|
Placa de tope |
|
|
| |
|
Arandela de plástico |
Tuerca autoblocante |
Desenroscar las tuercas
autoblocantes (4x).
A partir del tamaño 160: Extraer
las arandelas de plástico (4x).
Extraer la placa de tope.
|
| |
|

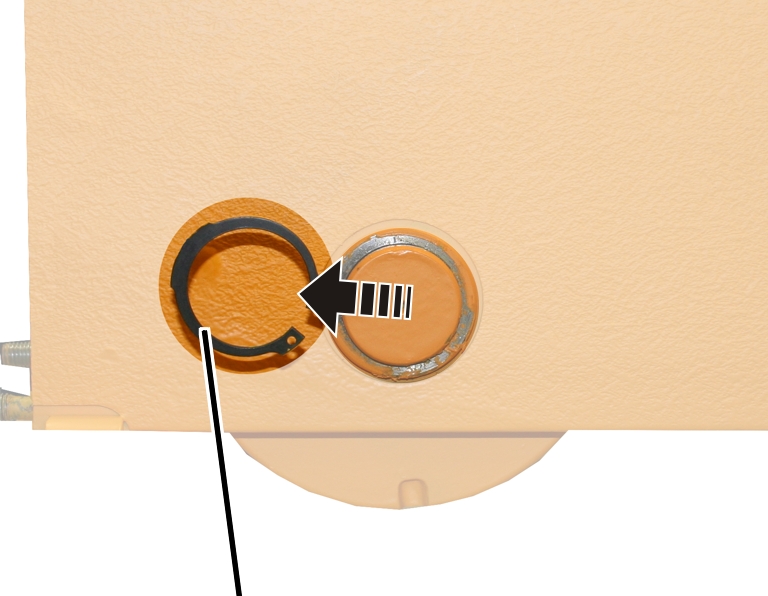

Arandela de seguridad |
|
Extraer la arandela de
seguridad
Este paso se aplica sólo cuando el testero tiene rodillos guía o una protección antidescarrillamiento.
|

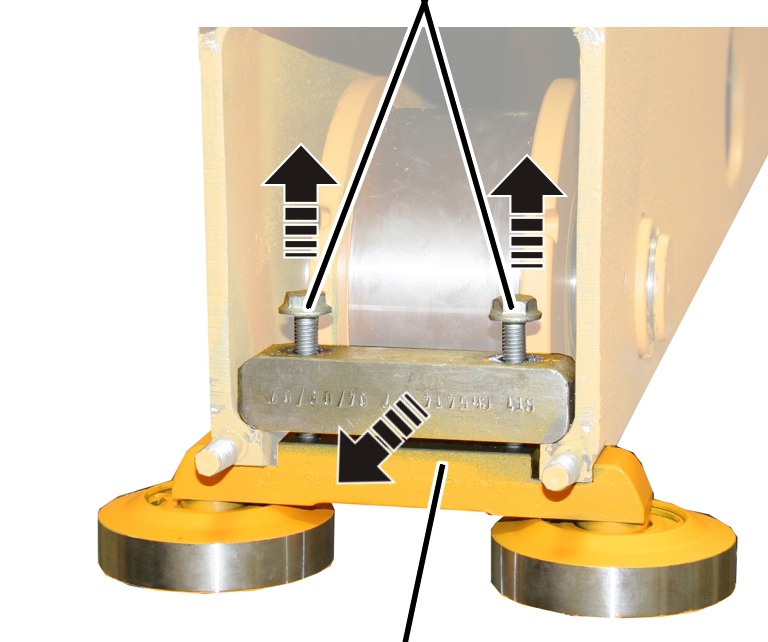

Tornillos |
|
|
|
Soporte con rodillos guía o protección antidescarrillamiento |
Afloje los tornillos (2x).
Extraer el soporte con los
rodillos guía o protección antidescarrillamiento.
|

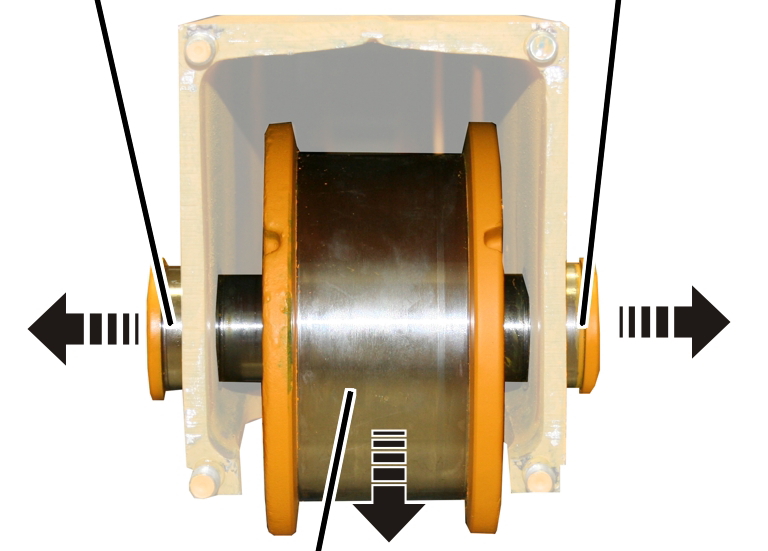

Casquillo distanciador |
Perno |
|
| |
|
Roldana | |
Extraer
perno, casquillo distanciador y roldana.
