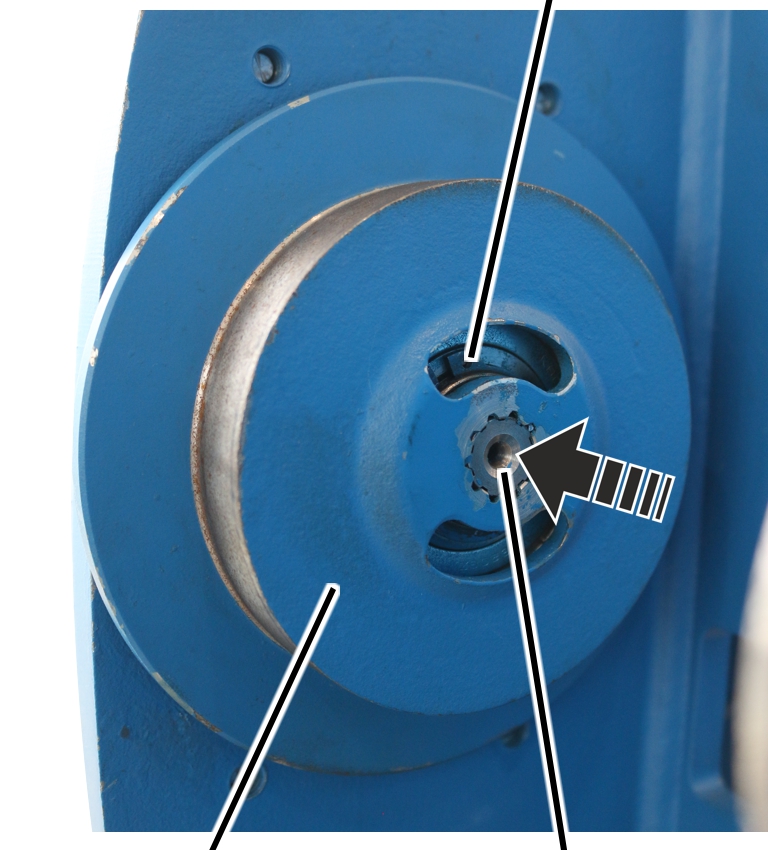

Circlip extérieur
Galet
Arbre du moteur
Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.
|
|
Circlip extérieur |
|
| |
|
Galet |
Arbre du moteur |
Enfiler le nouveau galet sur le
boulon.
Placer le circlip extérieur sur
le boulon.
Déterminer le poids du motoréducteur. Voir
manuel du produit Motoréducteur ABUS.
|

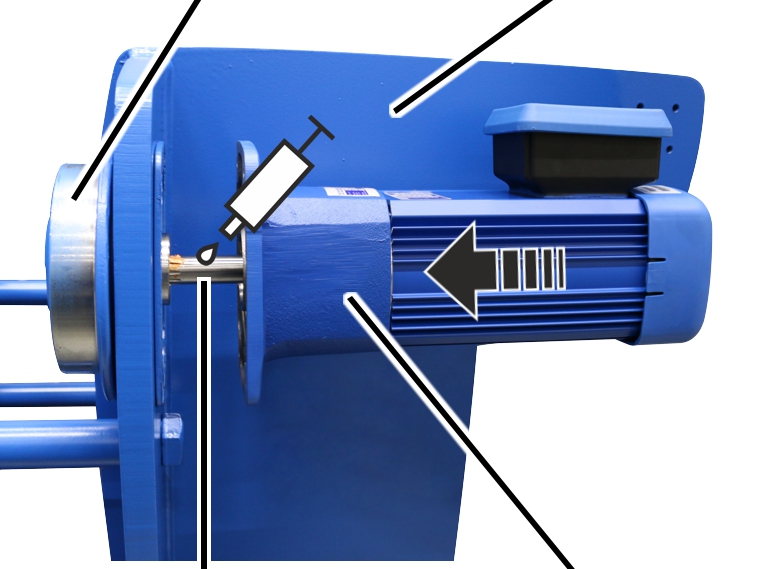

Galet |
Châssis du chariot de direction |
|
| |
|
Arbre de sortie |
Motoréducteur |
Lubrifier la denture sur l’arbre de
sortie.
Lubrifiant pâte haute température PBC 1574. Pour plus de détails, voir le manuel du produit Motoréducteur ABUS.
|

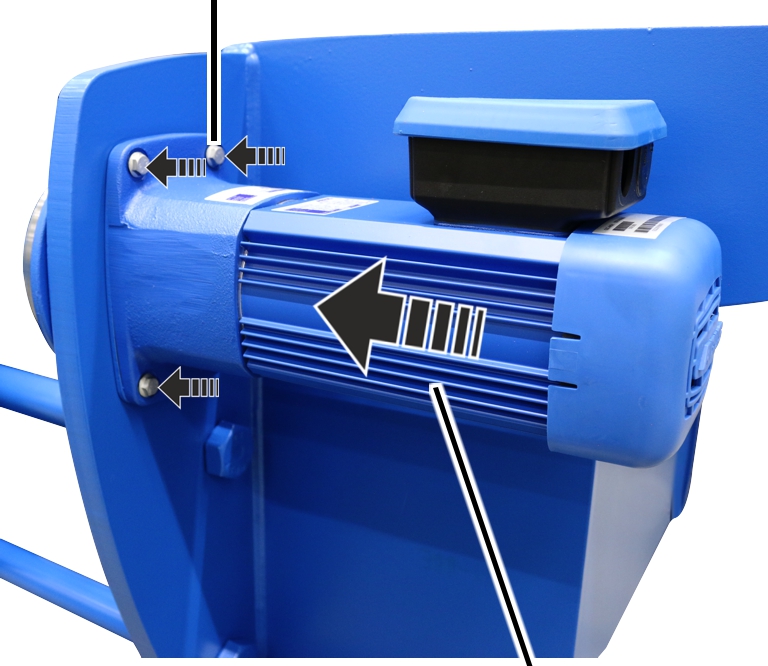

Vis à côtes |
|
|
| |
|
|
Motoréducteur |
Pousser le motoréducteur dans le
galet.
Visser le motoréducteur avec 4
vis à côtes.
|
Taille |
Type |
Couple de serrage |
|
100 |
M8x205 |
35 Nm |
|
130 |
M8x250 |
35 Nm |
|
160 |
M8x250 |
35 Nm |
|
200 |
M10x40 |
75 Nm |
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
Câble de connexion du motoréducteur |
Redresseur du frein |
Placer le câble de connexion du
motoréducteur dans le connecteur mâle du motoréducteur.
Placer le redresseur du frein
dans le connecteur mâle du motoréducteur.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
Connecteur femelle pour motoréducteur |
Connecteur femelle pour le frein |
Enfoncer le connecteur femelle pour le
motoréducteur sur le connecteur mâle sur le motoréducteur.
Enfoncer le connecteur femelle pour le frein sur le connecteur mâle
sur le motoréducteur.
|
Connecteur enfichable |
Passe-câble |
|
| |
|
Clip de blindage |
Câble de connexion |
Fixer le câble de connexion au clip de blindage avec un
serre-câble.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
Fermer le boîtier du
connecteur.
Déposer à nouveau le treuil à câble.
Mettre le treuil à câble en service.
Contrôler le fonctionnement du galet.
