Liste des couples de serrage

Liste des couples de serrage

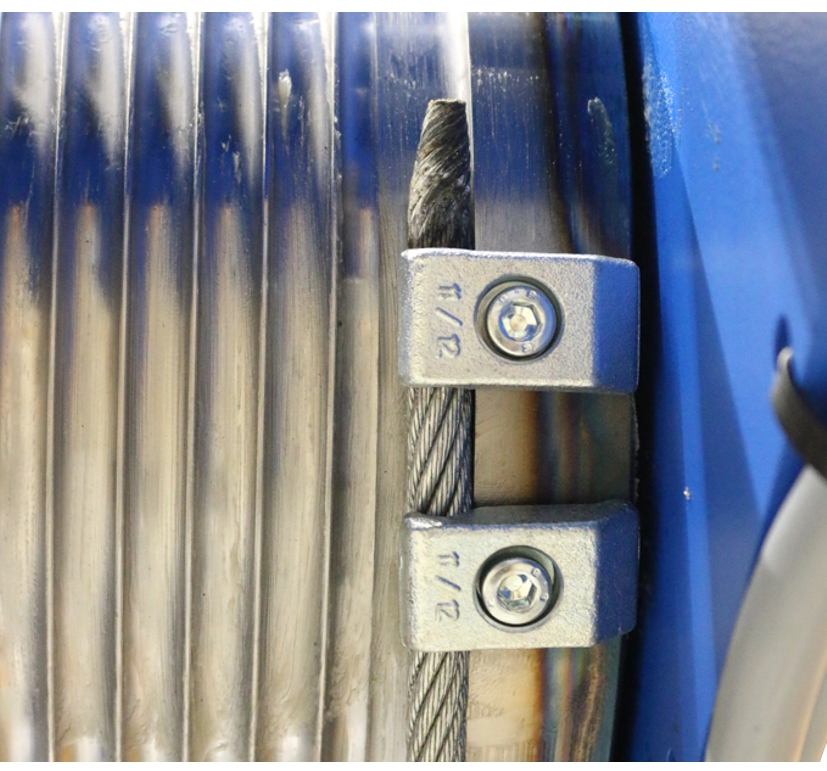

Point fixe d'extrémité

Taille	Vis à tête cylindrique	Quantité	Couple de serrage
GM 800	M6x16	2	10 Nm
GM 1000	M8x20	2	25 Nm
GM 2000	M8x20	2	25 Nm
GM 3000	M8x20	2	25 Nm
GM 5000	M16x35	3	210 Nm
GM 6000	M16x35	3	210 Nm

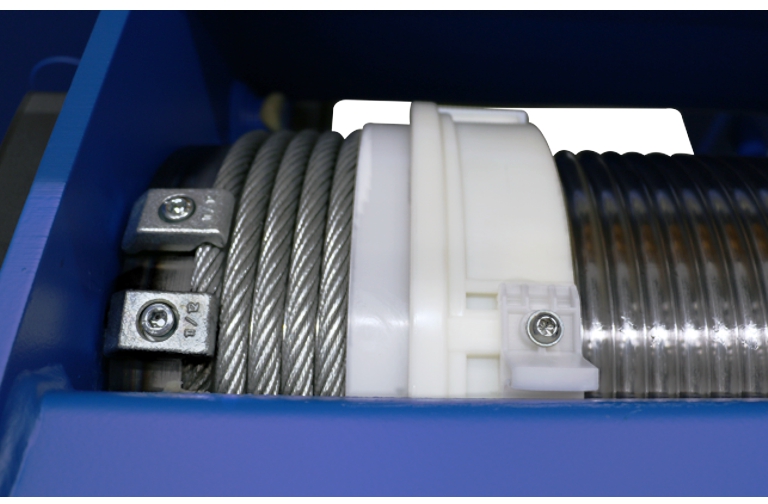

Entraîneur

Taille	Vis	Couple de serrage
GM 800	Vis autotaraudeuse M6x16	5 Nm
GM 1000	Vis autotaraudeuse M6x16	5 Nm
GM 2000	Vis autotaraudeuse M6x16	5 Nm
GM 3000	Vis autotaraudeuse M6x16	5 Nm
GM 5000	Vis autotaraudeuse M6x16	5 Nm
GM 6000	Vis autotaraudeuse M6x16	5 Nm

Uniquement pour GM 800, GM 1000, GM 2000 et GM 3000

Pièce de liaison

Taille	Vis	Quantité	Couple de serrage
GM 800	Vis autotaraudeuse M6x16	4x	5 Nm
GM 1000	Vis autotaraudeuse M6x16	4x	5 Nm
GM 2000	Vis autotaraudeuse M6x16	4x	5 Nm
GM 3000	Vis autotaraudeuse M6x16	4x	5 Nm

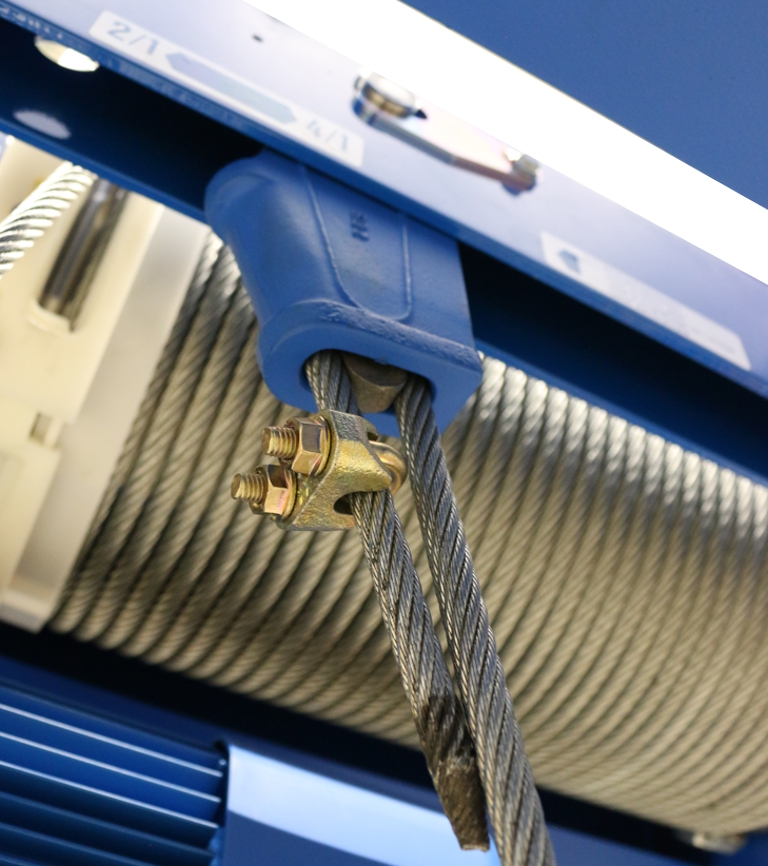

Pince-câble

Taille	Écrou à côtes	Couple de serrage
GM 800	M6	5 Nm
GM 1000	M8	10 Nm
GM 2000	M8	10 Nm
GM 3000	M12	10 Nm
GM 5000	M12	33 Nm
GM 6000	M12	33 Nm

Support tampon

─ Vis à côtes M12x30

─ 100 Nm
