Montaje del polipasto de cable
en la viga principal o en la vía de carro monorraíl
Si el polipasto de cable aún no está montado, seguir aquí.
Caso contrario, salte este apartado.
Solo con conexión a viga
principal abierta o vía de carro monorraíl abierta
El polipasto de cable podrá insertarse sobre la cabeza
inferior cuando la conexión a viga principal o la vía de carro monorraíl no
estén cerradas.
A continuación se muestra el montaje a una viga principal
como viga I. El montaje en una viga cajón o en una vía de carro monorraíl no se
diferencia mucho.
|
|

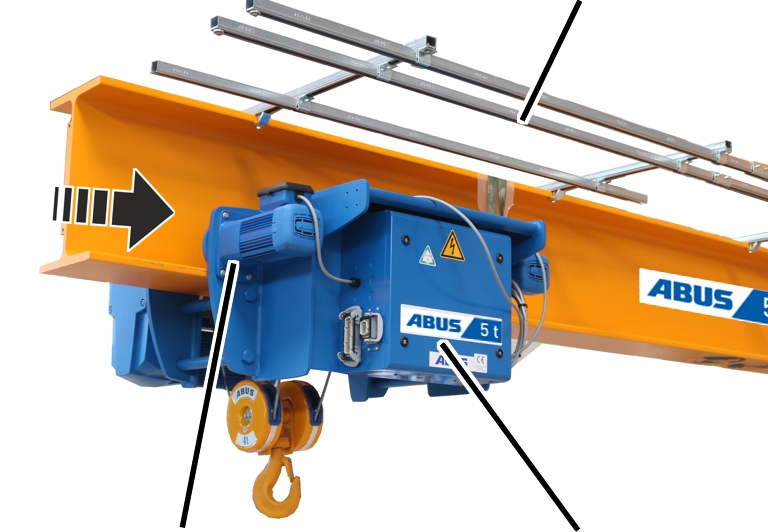

Lado con
alimentación de corriente |
|
|
|
Motor de
carro |
Polipasto de cable |
Girar el polipasto de cable de
forma que los mecanismos de traslación señalen hacia el lado de la alimentación
de corriente.
Observar las disposiciones sobre
seguridad laboral y levantar el polipasto de cable.
Insertar el polipasto de cable
desde el lado abierto sobre la conexión a la viga principal y apoyarlo sobre sus
roldanas.
Solo con conexión a viga
principal cerrada o vía de carro monorraíl cerrada
A continuación se muestra el montaje a una viga principal
como viga cajón. El montaje en una vía de carro monorraíl no se diferencia
mucho.
|

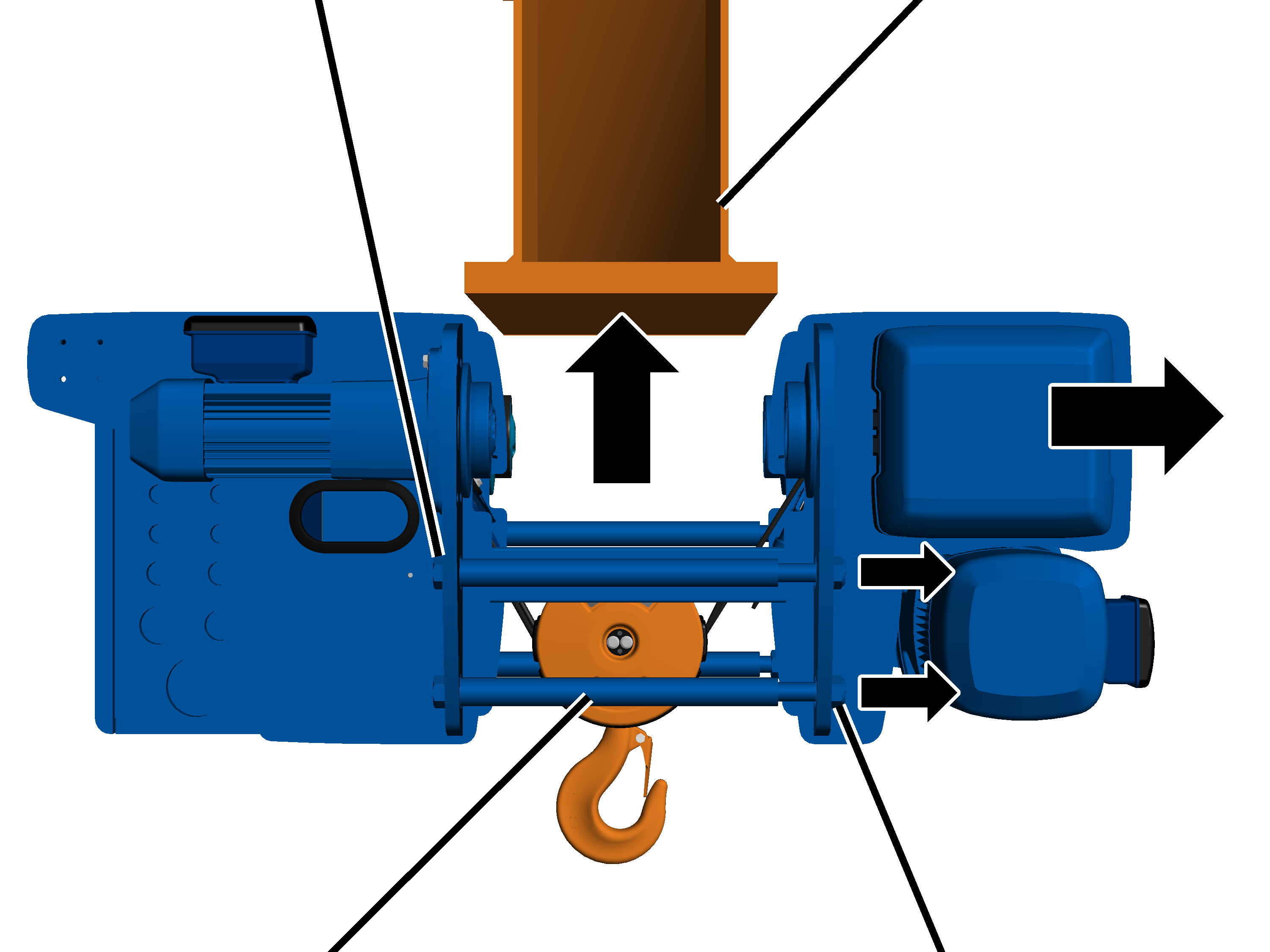

Tornillo
hexagonal |
Viga
principal |
|
|
|
Perno de
sujeción |
Tuerca
autoblocante |
Afloje las tuercas autoblocantes
(2x).
Aflojar las tuercas autoblocantes solo hasta que queden aún
sobre la rosca.
Separar los lados del
polipasto.
El polipasto de cable debe quedar lo suficientemente separado
para que la distancia entre las roldanas sea mayor que el ancho de la cabeza
inferior.
Levantar el polipasto de cable
bajo la viga principal, por ejemplo con una carretilla elevadora.
|

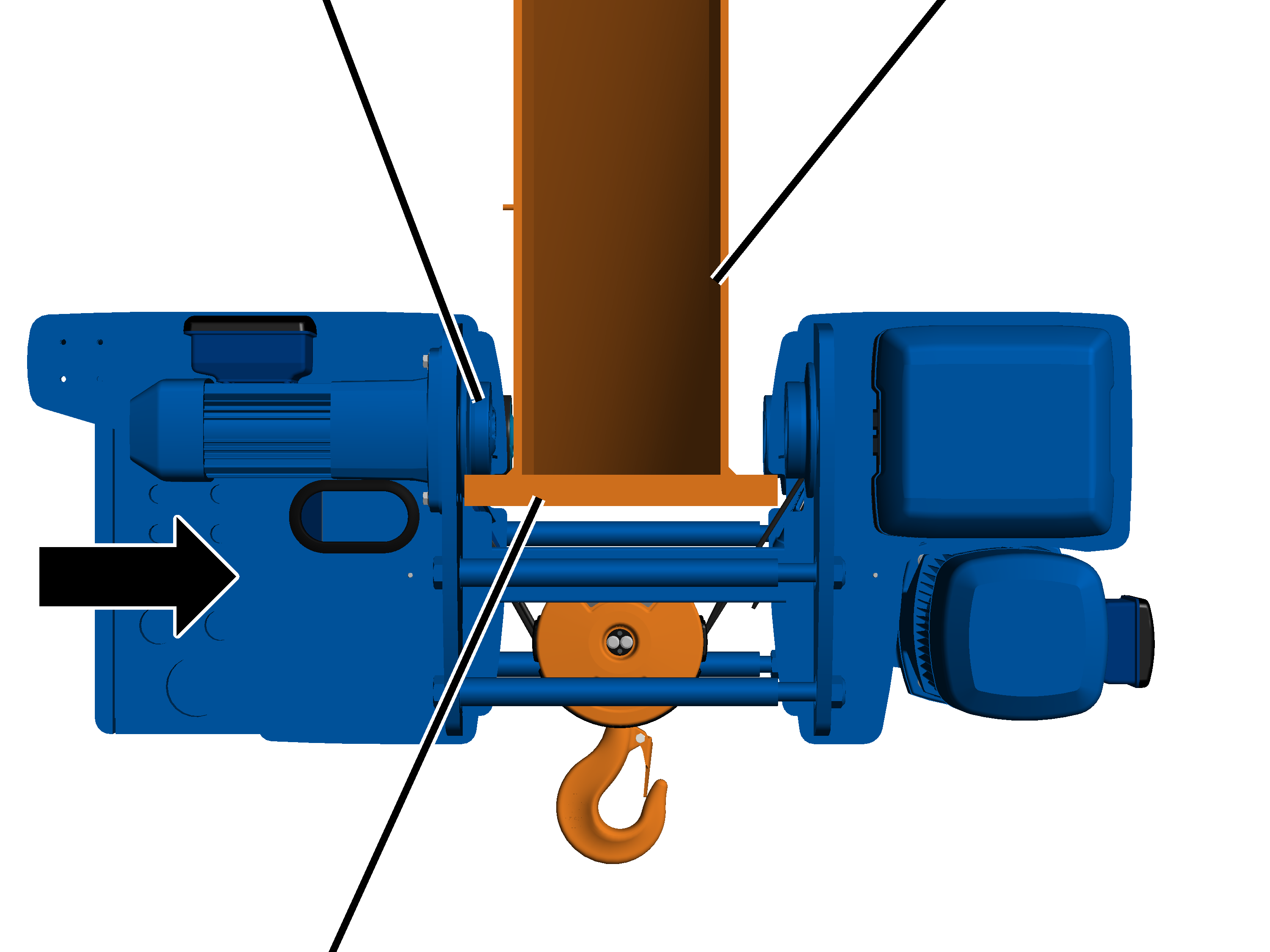

Roldana
motriz |
Viga
principal |
|
|
|
Cabeza
inferior |
|
Girar el polipasto de cable de
forma que los mecanismos de traslación señalen hacia el lado de la alimentación
de corriente.
Apoyar las roldanas motrices
sobre la cabeza inferior de la viga principal.
|

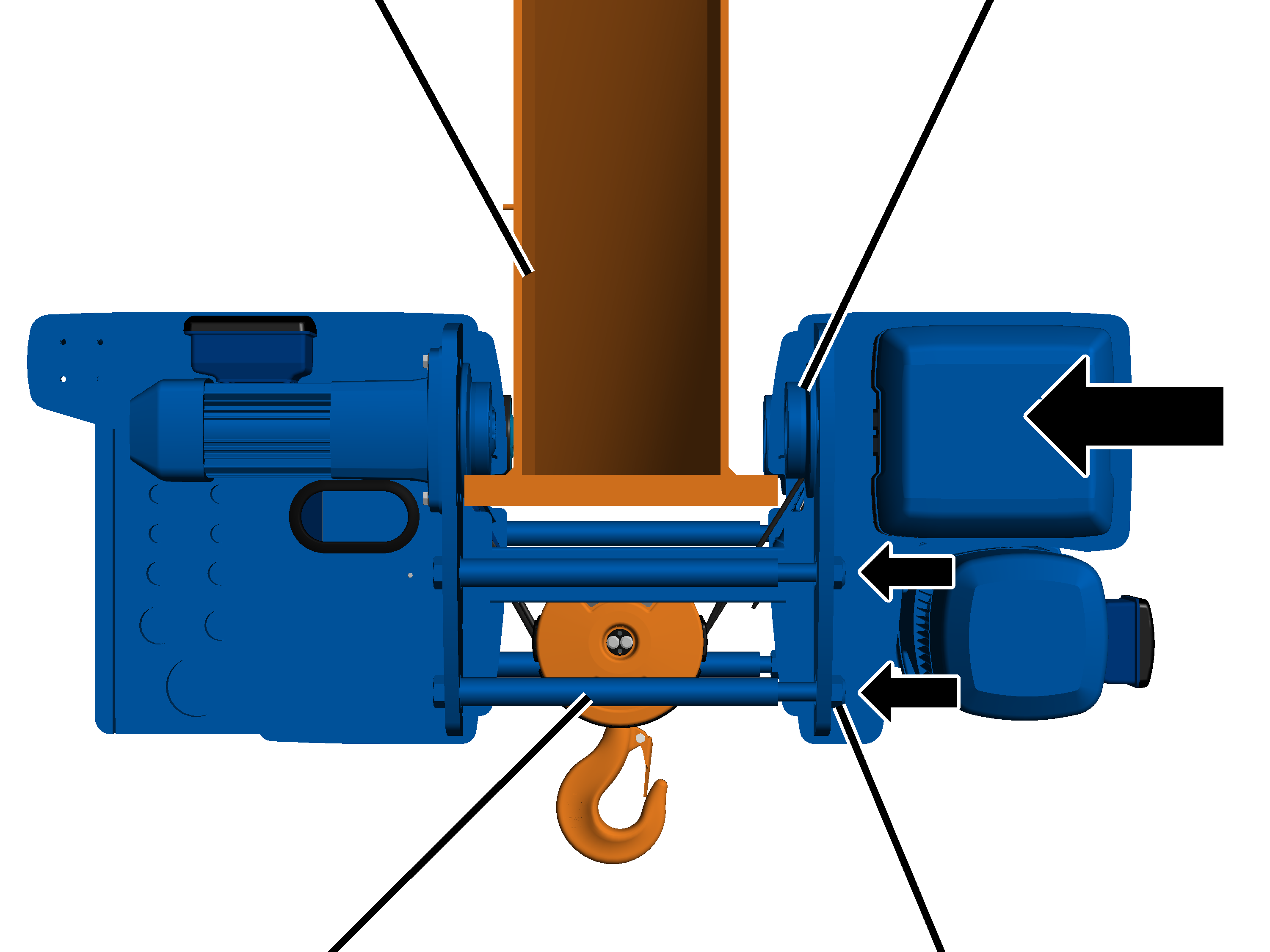

Viga
principal |
Lado del
tambor |
|
|
|
Perno de
sujeción |
Tuerca
autoblocante |
Insertar el lado del tambor del
polipasto de cable sobre la cabeza inferior de la viga principal.
¡Las roldanas deben apoyarse completas sobre la superficie de
rodadura de la cabeza inferior!
Apretar las tuercas
autoblocantes.
|
Tamaño |
Tuerca autoblocante |
Par de apriete |
|
GM 800 |
M20 |
85 Nm |
|
GM 1000 |
M20 |
85 Nm |
|
GM 1000 |
M24 |
150 Nm |
|
GM 2000 |
M24 |
150 Nm |
|
GM 2000 |
M30 |
290 Nm |
|
GM 3000 |
M24 |
150 Nm |
|
GM 3000 |
M30 |
290 Nm |
|
GM 5000 |
M30 |
290 Nm |
|
GM 6000 |
M30 |
290 Nm |
|
|
¡Peligro de caída de la carga!
Si se supera la tolerancia del ancho de vía, el
polipasto de cable podría caer de la viga con la carga causando lesiones
graves e incluso la muerte de personas.
Compruebe con precisión la tolerancia antes del
montaje. |
|

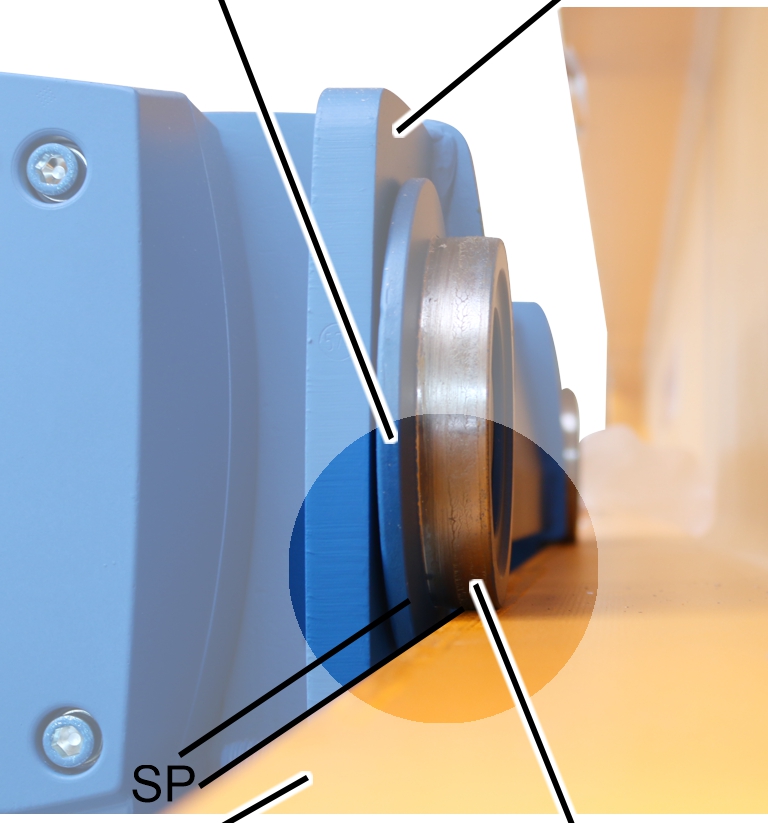

Pestaña
de rueda |
Bastidor del carro |
|
|
|
Brida |
Roldana |
|
|
|
Mida el juego de pestaña de
rueda SP (distancia entre brida y corona dentada de la roldana) a ambos lados
del bastidor del carro.
¡Todas las roldanas deben apoyarse sobre la brida!
El valor medido no debe superar los 2 mm en ambos lados.
