Montaje del arrastre de
corriente del carro
Si aún no se ha montado
el arrastre de corriente del carro, continuar aquí. Caso contrario, salte este
apartado.
El arrastre de corriente del carro se monta por encima del
cuadro eléctrico del carro. Arrastra los cables eléctricos para la alimentación
del carro (línea de arrastre o cadena portacables,...) y el interruptor de
cruceta del interruptor fin de carrera del carro en posición paralela al
carro.
Dependiendo de la viga principal (viga I o viga cajón) y del
tipo de alimentación de corriente (línea de arrastre o cadena portacables), el
brazo de arrastre deberá montarse de formas distintas.

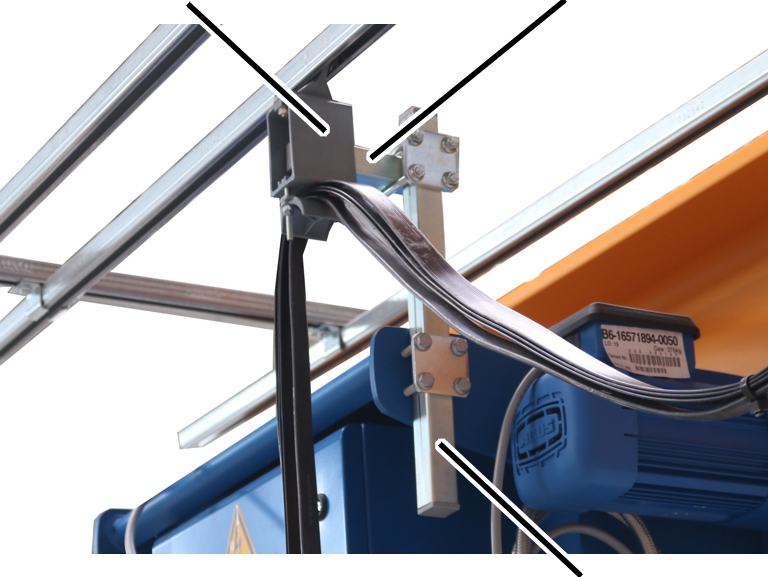

Sólo con línea de
arrastre
|
Carro de
arrastre |
Tubo
cuadrado horizontal |
|
|
|
|
Tubo
cuadrado vertical |
Atornillar el tubo cuadrado
vertical con tornillos nervados M8 y placa al polipasto de cable. 23 Nm
Insertar el tubo cuadrado
horizontal en el carro tomacorriente.
Atornillar el tubo cuadrado
horizontal con la abrazadera de tubo al tubo cuadrado vertical. 23 Nm

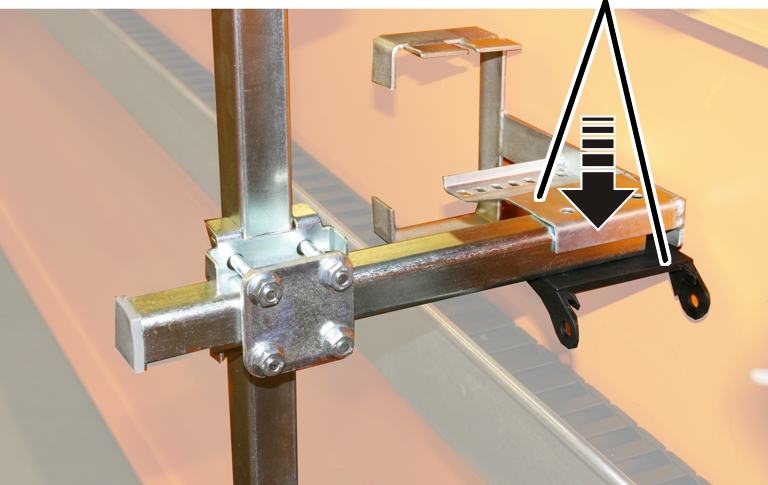

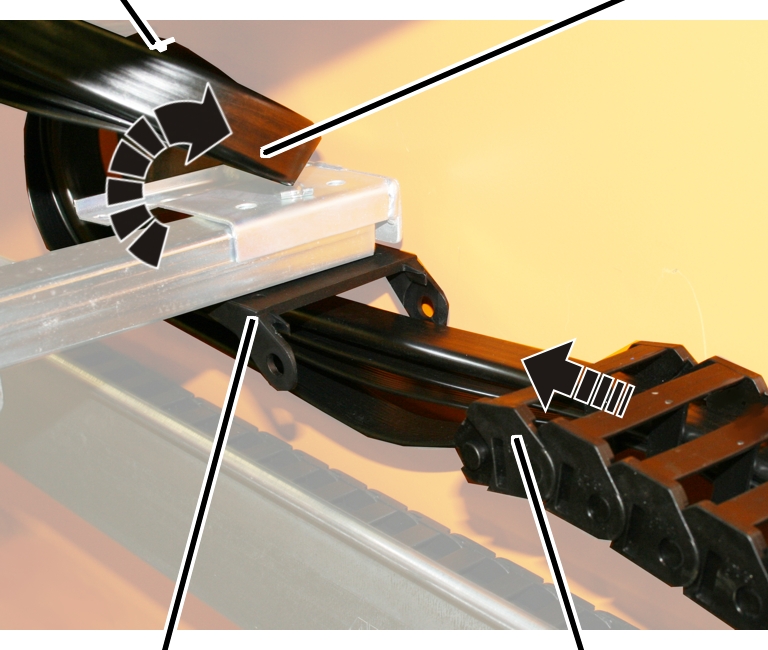

Sólo con carril
tomacorriente
Montar el
arrastre de corriente principal
Atornillar el tubo cuadrado
vertical con tornillos nervados M8 y placa al polipasto de cable. 23 Nm
Atornillar el arrastre de
corriente principal con abrazadera de tubo al tubo cuadrado. 15 Nm
