Montaje de la roldana motriz



Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.



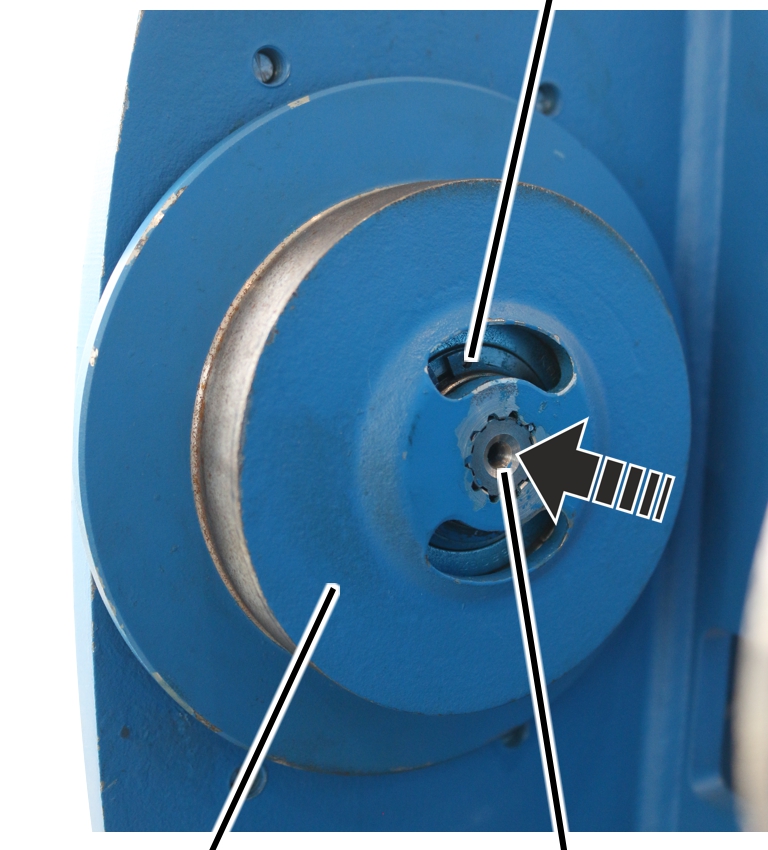

Montar la roldana



Arandela de seguridad

Roldana

Árbol del motor

*   Colocar una roldana nueva sobre el perno.

*   Colocar la arandela de seguridad sobre el perno.





Montaje del mecanismo de traslación

*   Determinar el peso del mecanismo de traslación. Véase manual de producto ABUS del mecanismo de traslación.

*   Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).





Roldana

Bastidor del carro

Árbol secundario

Mecanismo de traslación

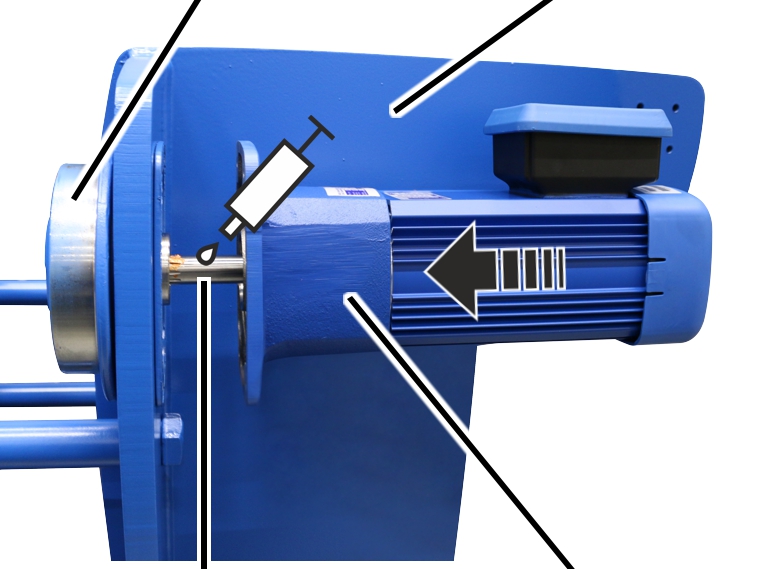

*   Engrasar el acoplamiento dentado en el eje de salida. Aplicar el lubricante con un pincel hasta recubrir la pieza.

Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para más detalles, véase el manual de producto Mecanismo de traslación ABUS.





Tornillo nervado





Mecanismo de traslación

*   Insertar el accionamiento de traslación en la roldana.

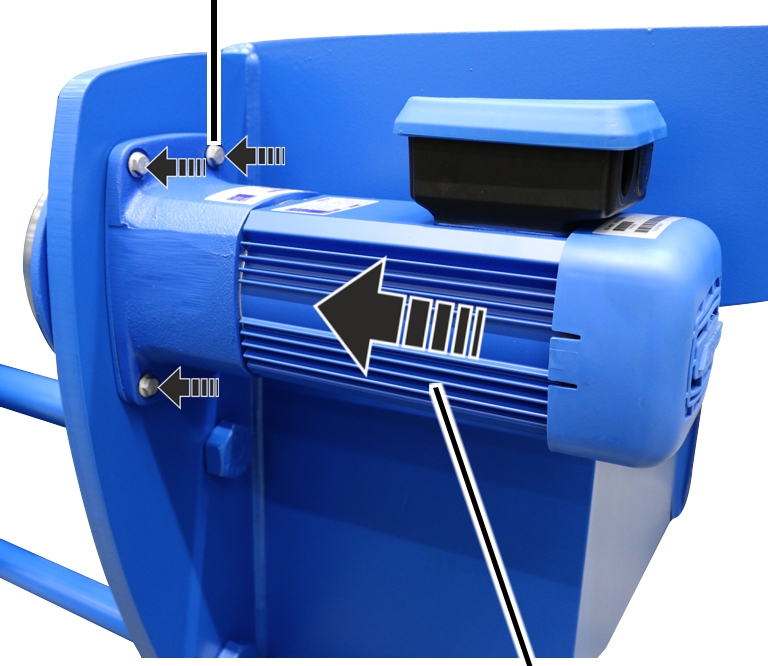

*   Atornille el mecanismo de traslación con tornillos nervados (4x).

Tamaño

Modelo

Par de apriete

100

M8x20

35 Nm

130

M8x250

35 Nm

160

M8x250

35 Nm

200

M10x40

75 Nm





Conexión del mecanismo de traslación

Solo con mando de contactores



Regleta de machos del mecanismo de traslación

Regleta de machos del mecanismo de traslación

Cable de conexión del mecanismo de traslación

Freno del rectificador

*   Insertar el cable de conexión para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

*   Insertar el rectificador para el freno en la regleta de machos del mecanismo de traslación.

*   Coloque las conexiones por enchufe y la línea de conexión en la carcasa del conector.









Solo con convertidor de frecuencia



Regleta de machos del mecanismo de traslación

Regleta de machos del mecanismo de traslación

Regleta de hembrillas para el mecanismo de traslación

Regleta de hembrillas
para el freno

*   Insertar la regleta de hembrillas para el mecanismo de traslación en la regleta de machos del mecanismo de traslación.

*   Insertar la regleta de hembrillas para el freno en la regleta de machos del mecanismo de traslación.





Conexión por enchufe

Pasacables

Pinza del apantallado

Cable de conexión

*   Presionar el extremo del cable de conexión (donde se ha eliminado ya el aislante alrededor del apantallado) en la pinza del apantallado.

*   Fijar el cable de conexión con bridas a la pinza del apantallado.

*   Coloque las conexiones por enchufe y la línea de conexión en la carcasa del conector.

*   Cerrar la tapa de carcasa.









Comprobar el polipasto de cable

*   Volver a bajar el polipasto de cable.

*   Poner en servicio el polipasto de cable.

*   Comprobar la función de la roldana.
