Seilzug am Hauptträger oder an Einschienenkatzbahn montieren

Nur bei offenem Hauptträgeranschluss oder offener Einschienenkatzbahn

Wenn der Hauptträgeranschluss oder die Einschienenkatzbahn nicht verschlossen ist, kann der Seilzug auf den Untergurt geschoben werden.

Im Folgenden wird die Montage an einem Hauptträger als I-Träger gezeigt. Die Montage an einem Kastenträger oder einer Einschienenkatzbahn unterscheidet sich aber nicht wesentlich davon.





	Seite mit der Stromzuführung
Katzfahrantrieb	Seilzug

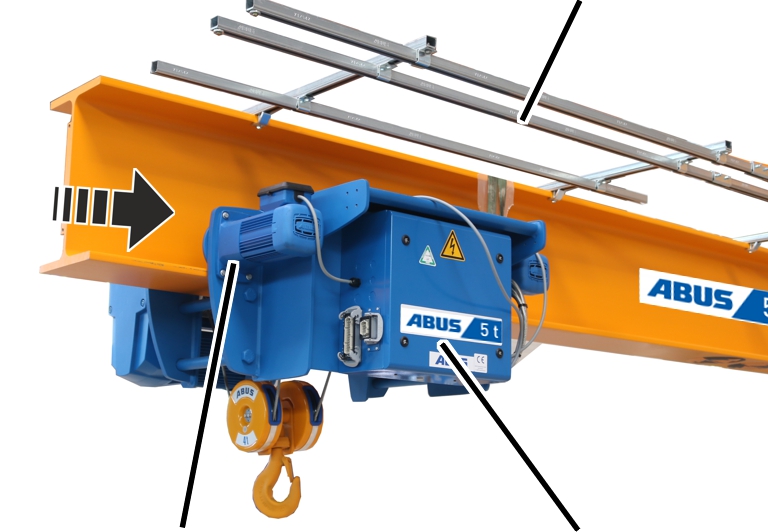

   Seilzug so drehen, dass die Fahrantriebe zur Seite der Stromzuführung zeigen.

   Arbeitssicherheitsbestimmungen beachten und Seilzug anheben.

   Seilzug von der offenen Seite aus auf den Hauptträgeranschluss schieben und mit den Laufrädern aufsetzen.





Nur bei geschlossenem Hauptträgeranschluss oder geschlossener Einschienenkatzbahn

Im Folgenden wird die Montage an einem Hauptträger als Kastenträger gezeigt. Die Montage an einem I-Träger oder einer Einschienenkatzbahn unterscheidet sich aber nicht wesentlich davon.



Sechskantschraube	Hauptträger
Spannbolzen	Selbstsichernde Mutter

   Selbstsichernde Muttern (2x) lösen.

Die selbstsichernden Muttern nur soweit lösen, dass diese noch auf dem Gewinde der Schraube sitzen.

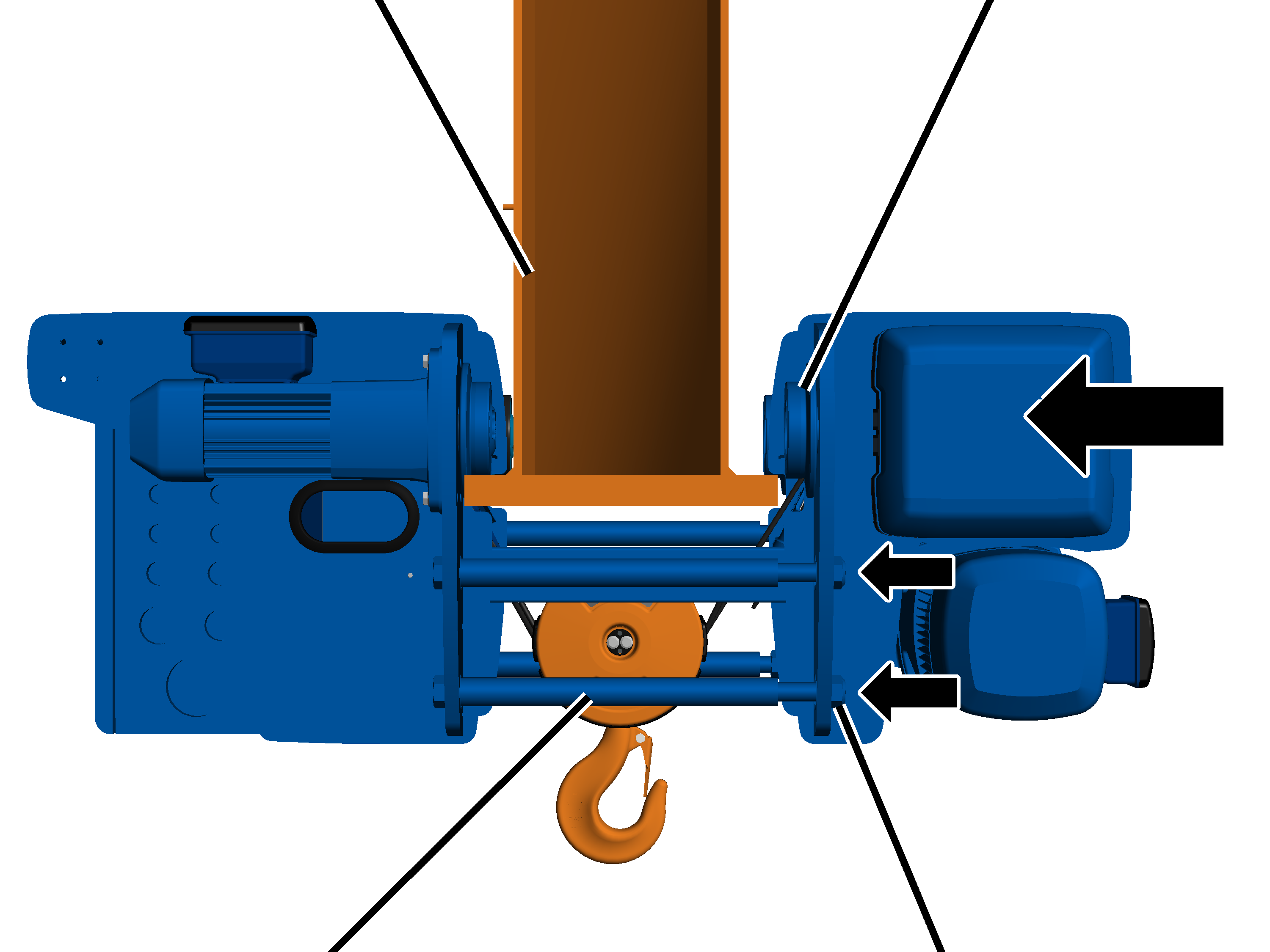

   Seilzug auseinanderschieben.

Der Seilzug muss so weit auseinandergeschoben werden, dass der Abstand zwischen den Laufrädern breiter als der Untergurt ist.

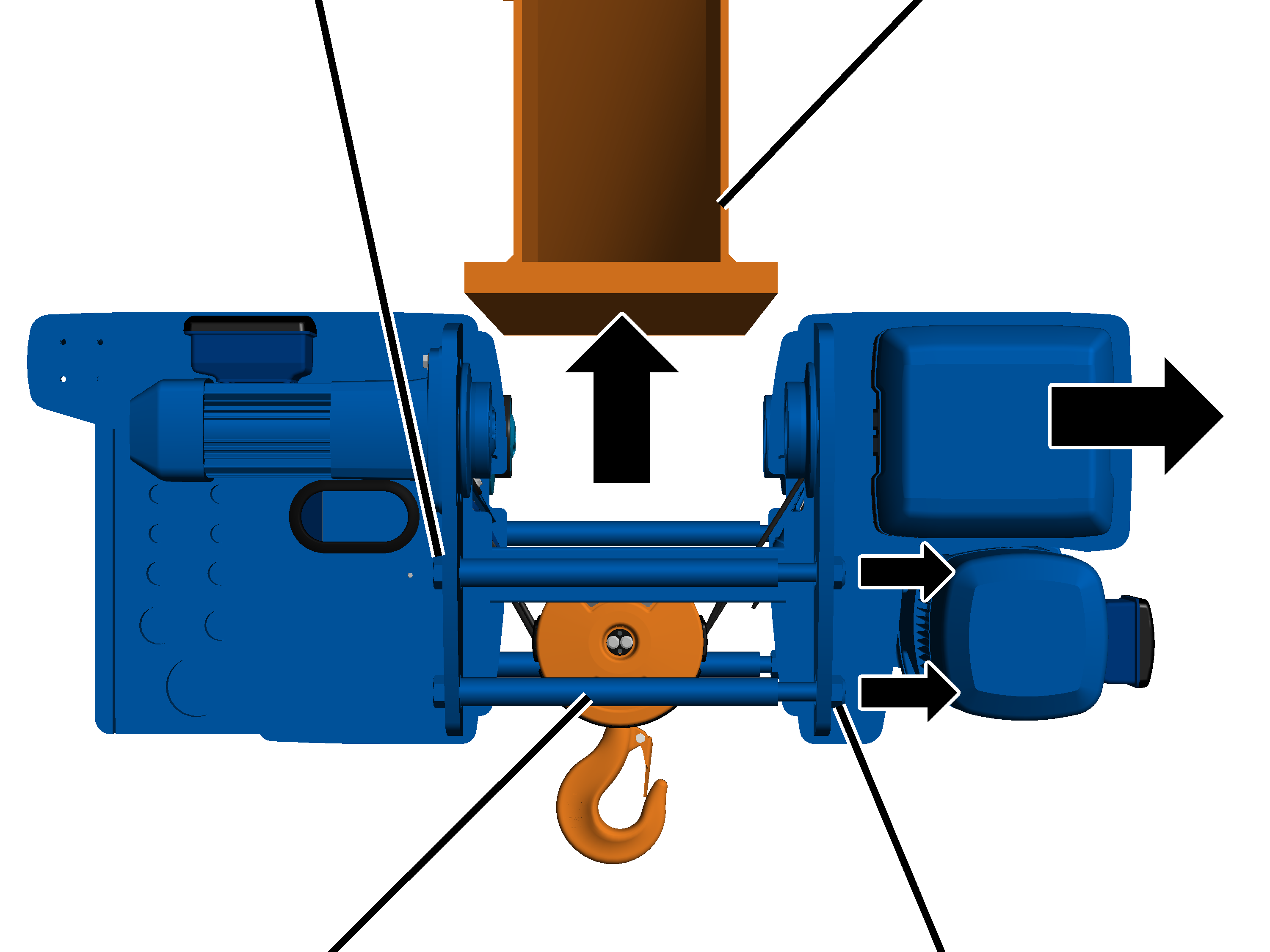

   Seilzug unter den Hauptträger heben, z. B. mit einem Gabelstapler.





Angetriebenes Laufrad	Hauptträger
Untergurt

   Seilzug so drehen, dass die Fahrantriebe zur Seite der Stromzuführung zeigen.

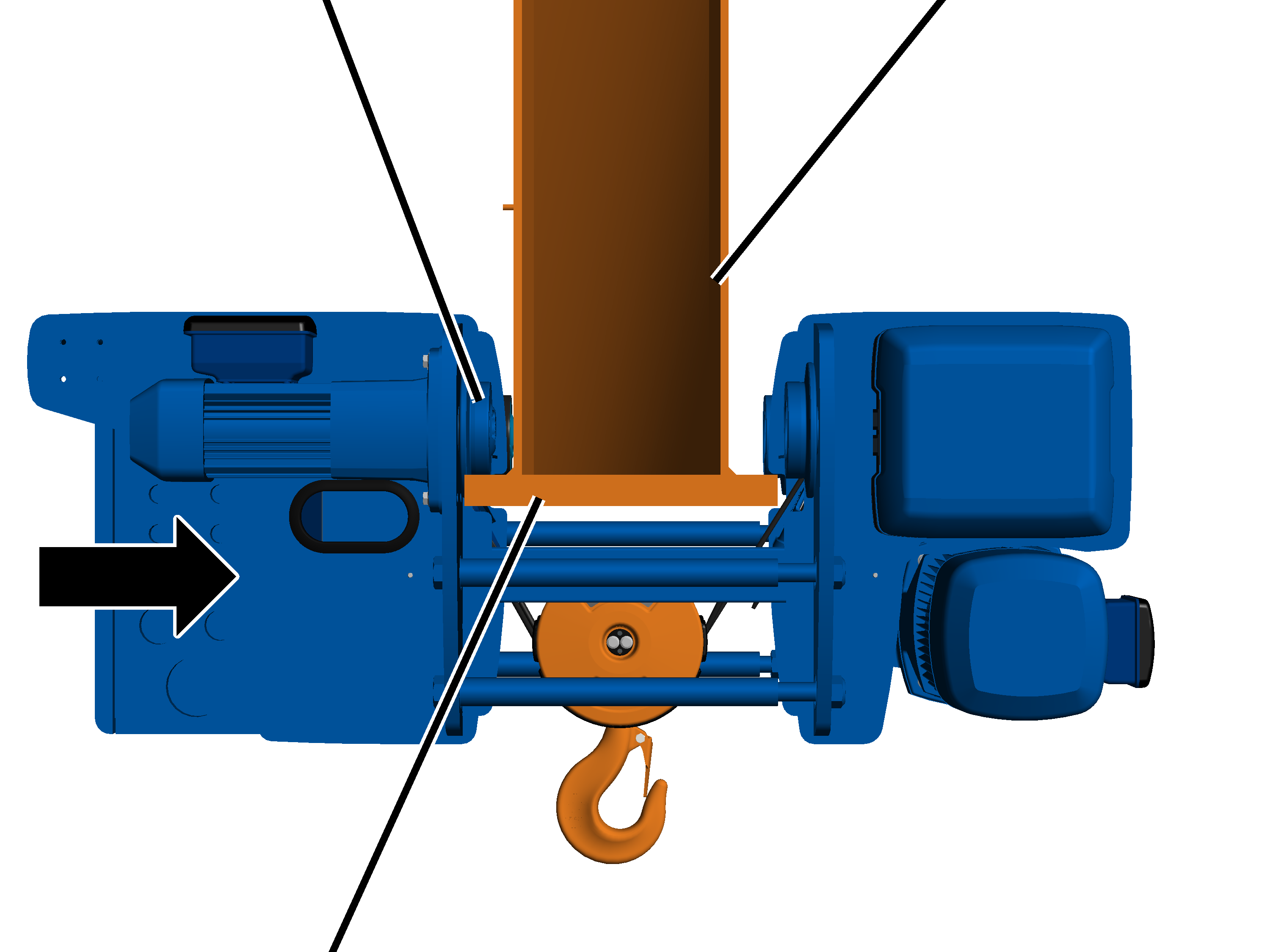

   Angetriebene Laufräder auf den Untergurt des Hauptträgers setzen.





Hauptträger	Trommelseite
Spannbolzen	Selbstsichernde Mutter

   Trommelseite des Seilzugs auf den Untergurt des Hauptträgers schieben.

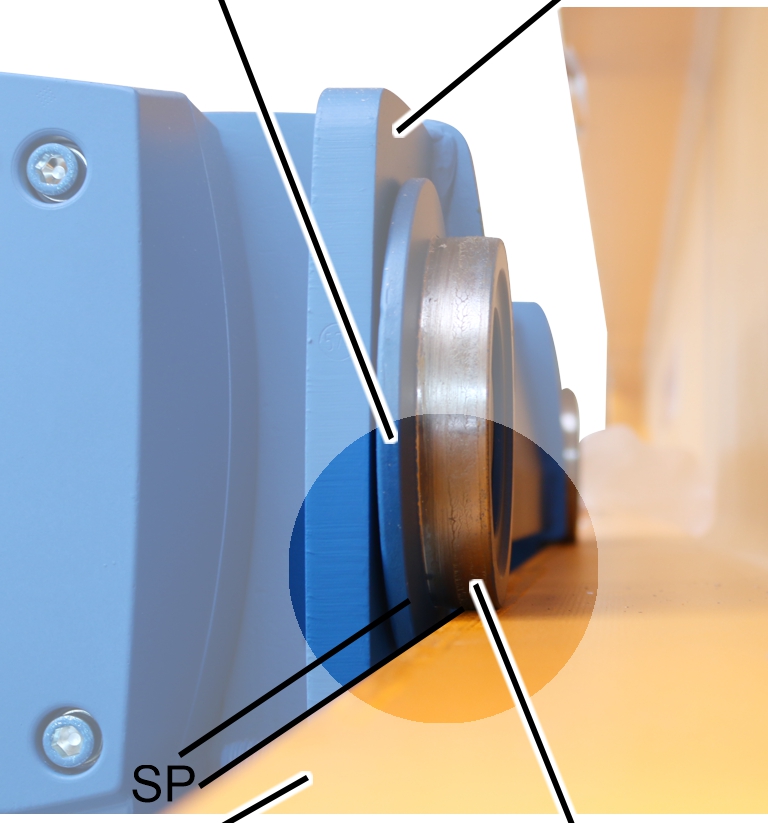

Die Laufräder müssen mit der Lauffläche komplett auf dem Untergurt aufliegen!

   Selbstsichernde Muttern festschrauben.

Baugröße	Selbstsichernde Mutter	Anzieh-Drehmoment
GM 800	M20	85 Nm
GM 1000	M20	85 Nm
GM 1000	M24	150 Nm
GM 2000	M24	150 Nm
GM 2000	M30	290 Nm
GM 3000	M24	150 Nm
GM 3000	M30	290 Nm
GM 5000	M30	290 Nm
GM 6000	M30	290 Nm





Toleranz der Spurweite prüfen
