Katzstrommitnehmer montieren



Wenn der Katzstrommitnehmer noch nicht montiert ist, hier fortfahren. Ansonsten diesen Abschnitt überspringen.

Der Katzstrommitnehmer wird oberhalb des Katzschützkastens montiert. Er zieht die elektrischen Leitungen für die Katzstromzuführung (Schleppleitung oder Energiekette) und den Kreuzhebelschalter des Katzfahrgrenzschalters parallel zur Katze hin und her.

Abhängig vom Hauptträger (I-Träger oder Kastenträger) und der Art der Stromzuführung (Schleppleitung oder Energiekette) muss der Katzstrommitnehmer unterschiedlich montiert werden.





Nur bei Energiekette



Energiekette am Mitnehmerrohr montieren

An das waagerechte Mitnehmerrohr wird die Energiekette befestigt.





Einzelteile der Energiekette





*   Einzelteile der Energiekette (Umlenkhalter und Anschlusselement) mit Bolzen und SL-Sicherung am Quadratrohr befestigen.





Kabelbinder

Flachleitung

Anschlusselement

Energiekette

*   Flachleitung aus der Energiekette herausführen und im Bogen um den Umlenkhalter führen.

*   Flachleitung mit Kabelbinder am oberen Teil des Umlenkhalters befestigen.

*   Energiekette in das Anschlusselement schieben und einrasten.









Nur bei Schleppleitung



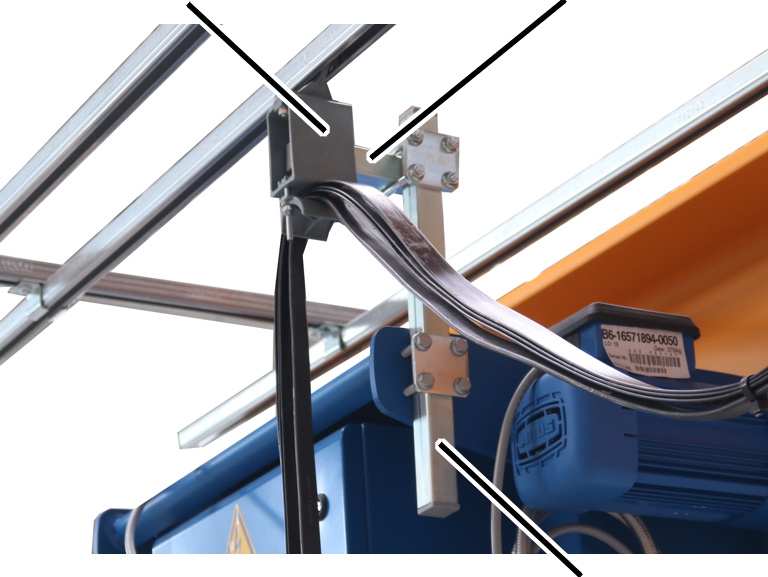

Katzstrommitnehmer montieren

Mitnahmewagen

Waagerechtes Quadratrohr



Senkrechtes Quadratrohr

*   Senkrechtes Quadratrohr mit Rippschrauben M8 und Platte an Seilzug schrauben. 23 Nm.

*   Waagerechtes Quadratrohr in Mitnahmewagen schieben.

*   Waagerechtes Quadratrohr mit Rohrschelle an senkrechtes Quadratrohr schrauben. 23 Nm.









Nur bei Schleifleitung



Hauptstrommitnehmer montieren

*   Senkrechtes Quadratrohr mit Rippschrauben M8 und Platte an den Seilzug schrauben. 23 Nm.

*   Hauptstrommitnehmer mit Rohrschelle am Quadratrohr festschrauben. 15 Nm.
