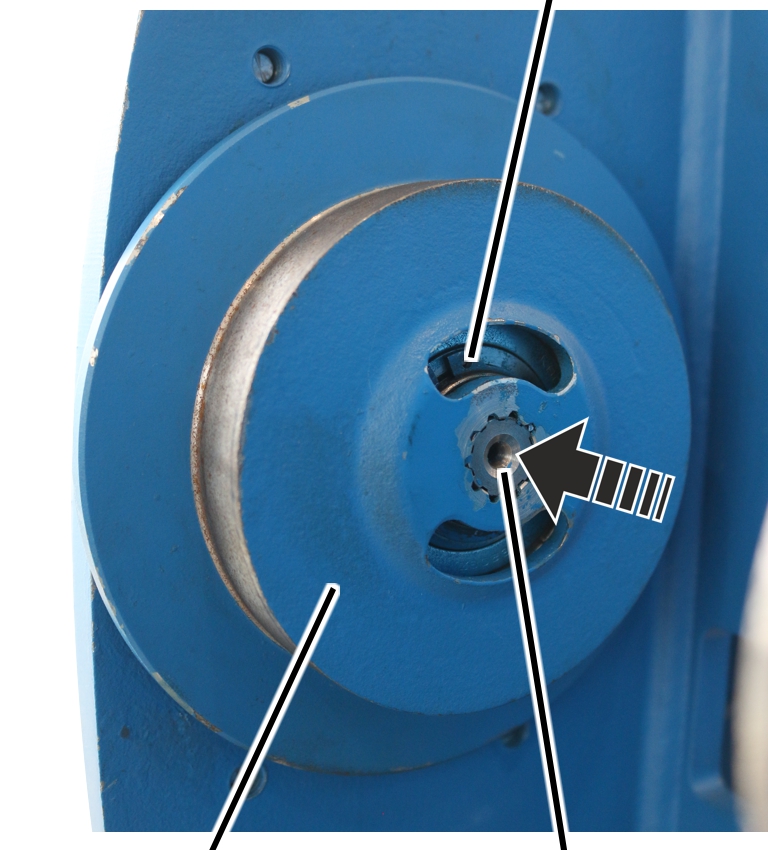

Sicherungsring
Laufrad
Motorwelle
Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.
|
|
Sicherungsring |
|
| |
|
Laufrad |
Motorwelle |
Neues Laufrad auf den Bolzen
schieben.
Sicherungsring auf den Bolzen
setzen.
Gewicht des Fahrantriebs feststellen. Siehe
Produkthandbuch ABUS-Fahrantrieb.
|

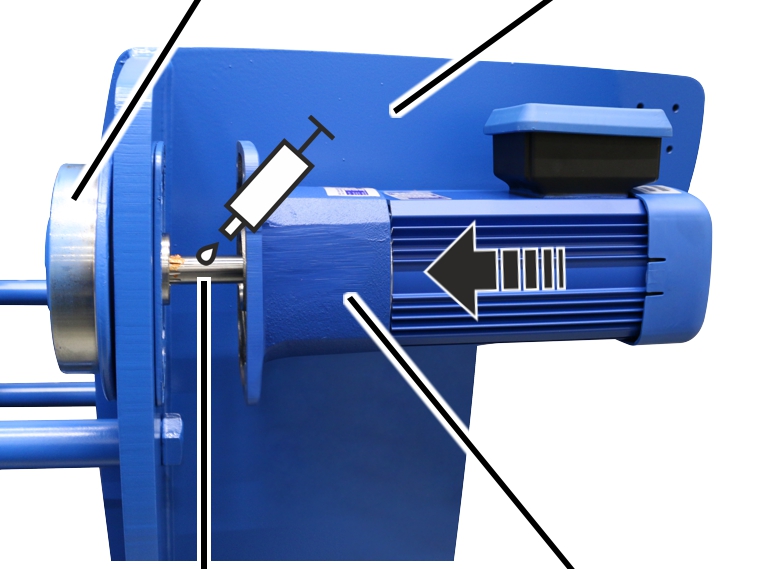

Laufrad |
Katzrahmen |
|
| |
|
Abtriebswelle |
Fahrantrieb |
Verzahnung auf der Abtriebswelle
schmieren.
Schmierstoff Hochtemperaturpaste PBC 1574. Für Details siehe im Produkthandbuch ABUS-Fahrantrieb.
|

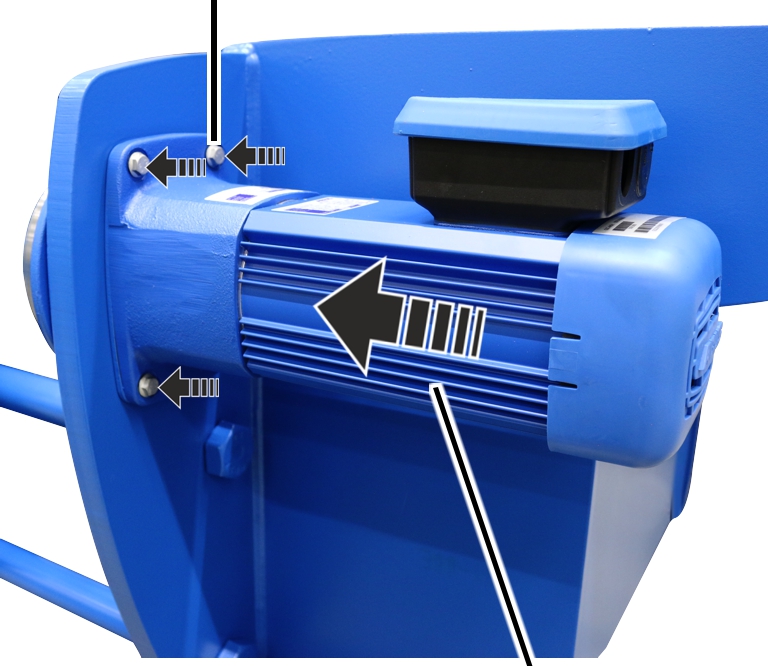

Rippschraube |
|
|
| |
|
|
Fahrantrieb |
Fahrantrieb in Laufrad schieben.
Fahrantrieb mit Rippschrauben
(4x) festschrauben.
|
Baugröße |
Typ |
Anzieh-Drehmoment |
|
100 |
M8x205 |
35 Nm |
|
130 |
M8x250 |
35 Nm |
|
160 |
M8x250 |
35 Nm |
|
200 |
M10x40 |
75 Nm |
|
Stiftleiste am Fahrantrieb |
Stiftleiste am Fahrantrieb |
|
| |
|
Anschlussleitung Fahrantrieb |
Gleichrichter Bremse |
Anschlussleitung für den
Fahrantrieb in die Stiftleiste am Fahrantrieb stecken.
Gleichrichter für die Bremse in
die Stiftleiste am Fahrantrieb stecken.
Steckverbindungen und
Anschlussleitung in Steckergehäuse legen.
|
Stiftleiste am Fahrantrieb |
Stiftleiste am Fahrantrieb |
|
| |
|
Buchsenleiste für Fahrantrieb |
Buchsenleiste für Bremse |
Buchsenleiste für den Fahrantrieb an der
Stiftleiste am Fahrantrieb einstecken.
Buchsenleiste für die Bremse an
der Stiftleiste am Fahrantrieb einstecken.
|
Steckverbindung |
Kabeldurchführung |
|
| |
|
Schirmklammer |
Anschlussleitung |
Anschlussleitung mit Kabelbinder
an der Schirmklammer befestigen.
Steckverbindungen und Anschlussleitung in
Steckergehäuse legen.
Steckergehäuse schließen.
Seilzug wieder absetzen.
Seilzug in Betrieb nehmen.
Funktion des Laufrads
prüfen.
