Sur les montants inclinés et pas encore vissés :

   Respecter les règles de sécurité du travail.

   Se placer au niveau de la poutre transversale extérieure à l’aide d’une plateforme élévatrice appropriée (d’un élévateur à flèche, par exemple).

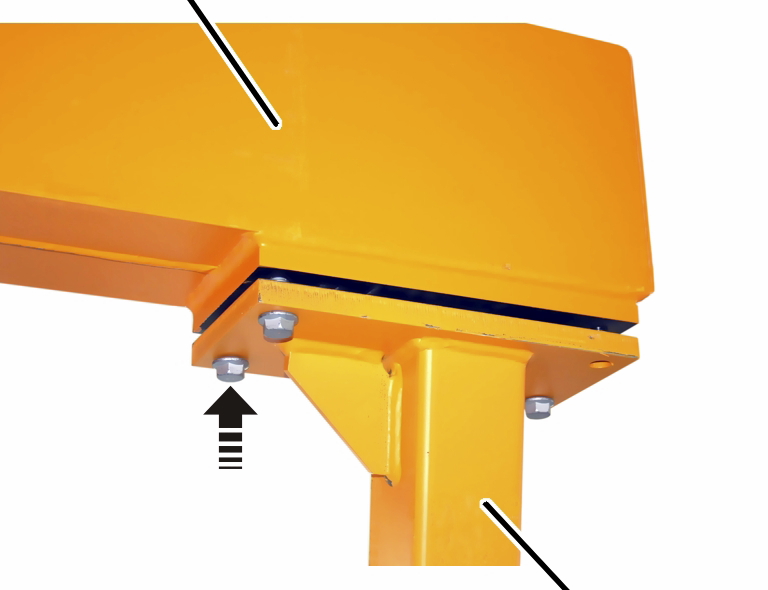

   Placer la plaque de fixation dans la poutre transversale et la tenir exactement comme l’exige le gabarit des trous.

   Enfiler les rondelles sur les vis à haute résistance ; le chanfrein (biseau) doit être tourné en direction de la tête des vis.

   Placer de l'extérieur les vis à haute résistance et les rondelles dans les trous de vis et visser sans serrer.

─     Visser les vis à haute résistance uniquement avec une clé dynamométrique appropriée.

─     Ne pas utiliser de clé à chocs.

─     Ne pas visser les vis à haute résistance par serrage angulaire.

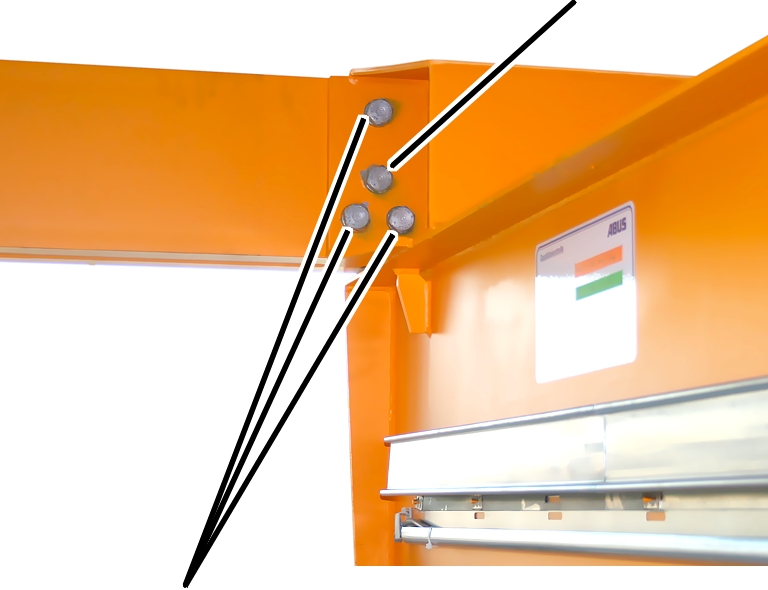

   Visser d’abord les vis à haute résistance centrales des deux côtés (à gauche et à droite de la poutre transversale extérieure). 300 Nm avec clé dynamométrique.

   Visser ensuite les autres vis à haute résistance en alternant les côtés gauche et droit. 300 Nm avec clé dynamométrique.

   Visser ensuite définitivement toutes les vis à haute résistance dans le même ordre. 450 Nm avec clé dynamométrique.

Remarque

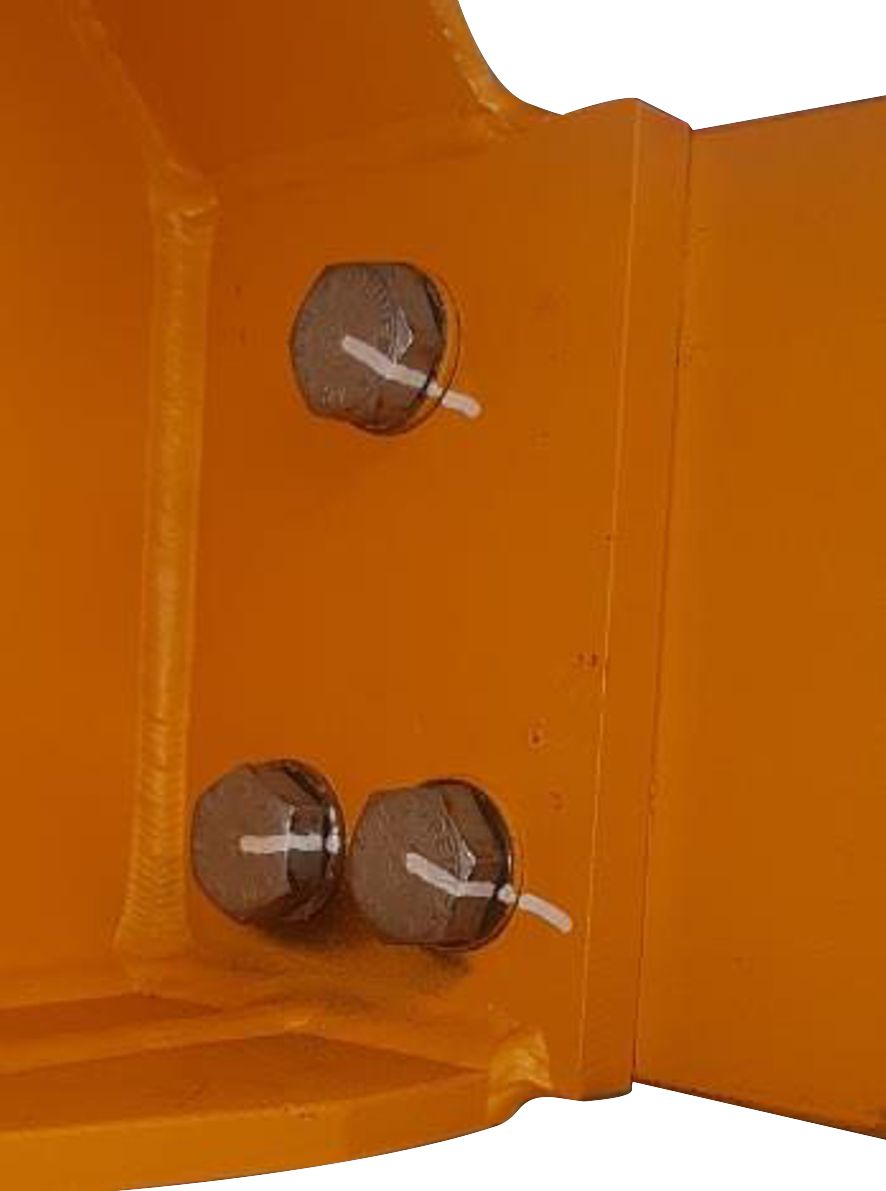

À l'aide d'un marqueur permanent, tracer sur les vis à haute résistance une ligne continue allant de la tête de vis à la plaque métallique en passant par la rondelle. Cela permet de prouver que toutes les vis à haute résistance ont été serrées au couple de serrage.

Si les trous de la poutre transversale intérieure et du mât oblique ne sont pas exactement superposés :

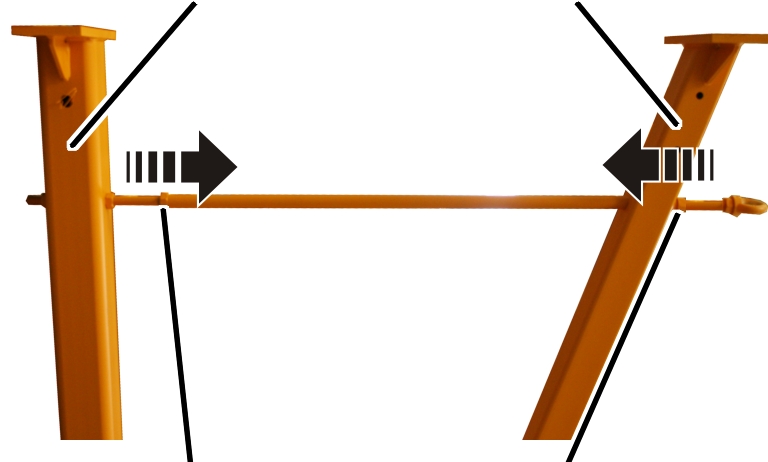

Le mât oblique peut être positionné avec l’entretoise de montage réglable. Un écrou hexagonal est prévu pour chaque direction.

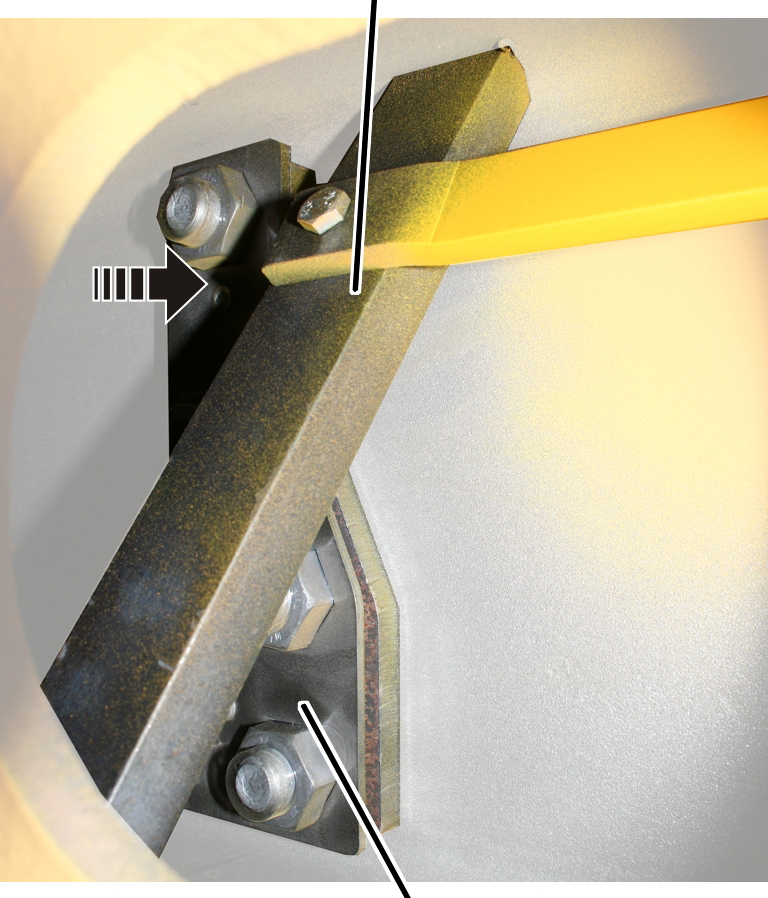

   Desserrer de quelques tours l’écrou hexagonal qui se trouve du côté opposé (celui qui n’est pas nécessaire au réglage de la direction concernée).

   Tourner ensuite l’écrou hexagonal correspondant en direction du mât oblique.

●   Étant donné que le montant vertical est déjà bien vissé, le mât oblique est déplacé par la rotation de l’écrou hexagonal.

   Tourner l’écrou hexagonal jusqu’à ce que les trous soient superposés.

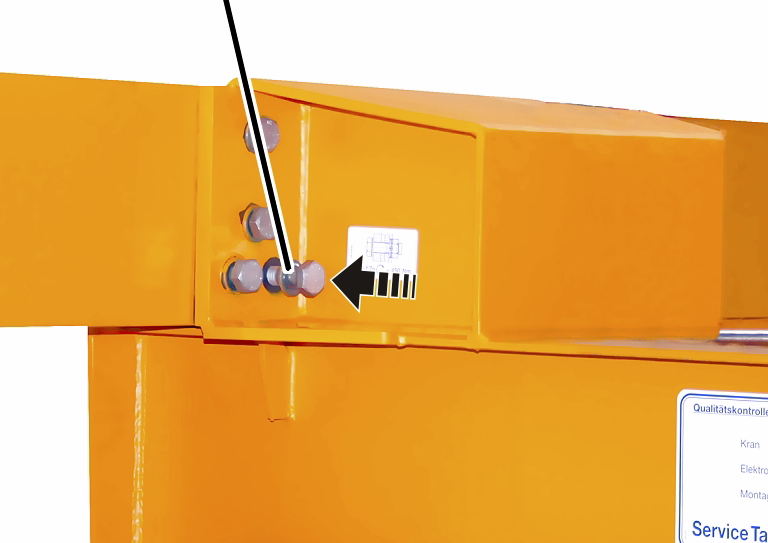

   Visser des deux côtés le mât oblique à la poutre transversale intérieure avec 4 vis à côtes M16x40. 300 Nm.

Uniquement avec chariot de translation 350 mm :
Visser des deux côtés le mât oblique à la poutre transversale intérieure avec 6 vis à côtes M16x40. 300 Nm.

─     Visser les vis à côtes uniquement avec une clé dynamométrique appropriée.

─     Ne pas utiliser de clé à chocs.

─     Ne pas visser les vis à côtes par serrage angulaire.
