Faire avancer et reculer le
pont.
Dès que le pont est raccordé (provisoirement) au réseau :
Faire avancer et reculer le
pont.
Contrôler si et dans quelle
direction le sommier inférieur quitte la voie.
|

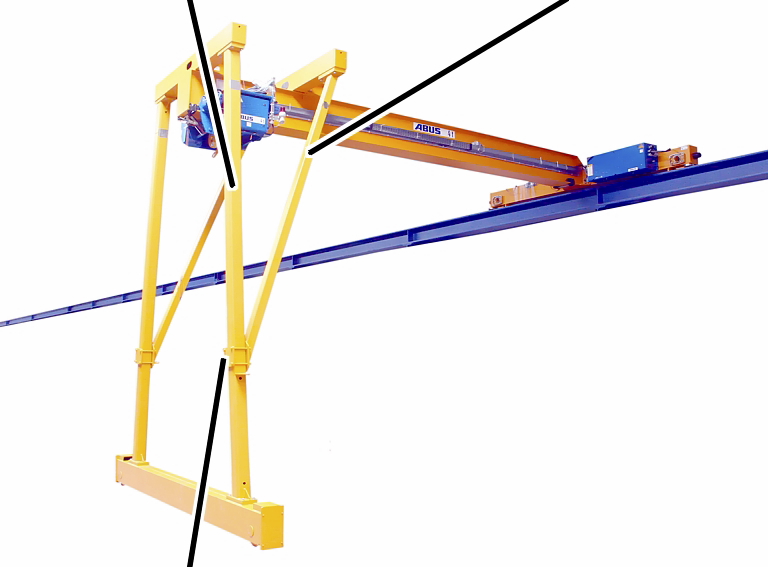

montant vertical |
mât oblique |
|
| |
|
vissage |
|
─ Le vissage entre le montant vertical et le mât oblique a été positionné et vissé par ABUS. Il est interdit de le modifier.
─ De par la cambrure de la poutre principale (lorsqu’elle n’est soumise à aucune charge, la poutre principale est légèrement courbée vers le haut), les montants sont légèrement inclinés vers l’intérieur (inclinaison positive). Lorsque le pont soulève une charge, la cambrure est compensée et les montants sont en position verticale. Le sommier inférieur se décale alors légèrement vers l’extérieur.
Ce chapitre s'applique uniquement si les 4 tôles entretoises fournies doivent être utilisées pour le positionnement du sommier inférieur.
Élargir l'écartement :
Pousser la tôle entretoise entre
le mât oblique et la poutre transversale intérieure.
Réduire l'écartement :
Pousser la tôle entretoise entre
le montant vertical et la poutre transversale extérieure.
|
|

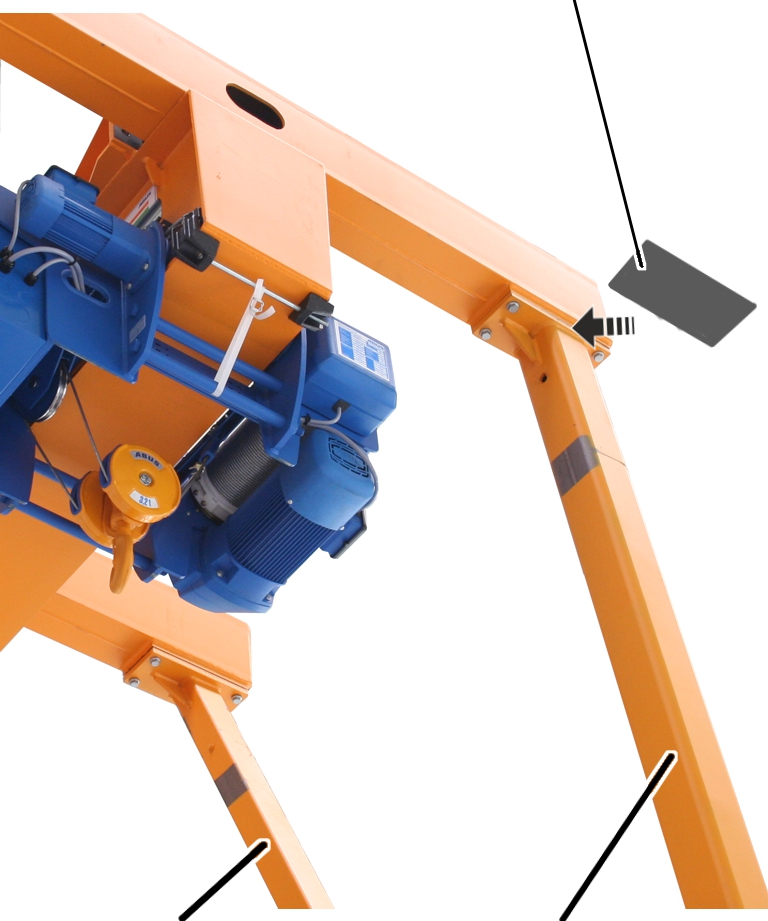

tôle entretoise |
|
| |
|
mât oblique |
montant vertical |
Dévisser les 4 vis à côtes
M16x40.
Pousser la tôle entretoise entre
la poutre transversale et le mât oblique ou le montant vertical.
On peut utiliser au maximum 2 tôles entretoises par mât oblique ou par montant vertical !
Serrer les vis à ailettes M16x40
(4x).
|
|
montant vertical |
|
| |

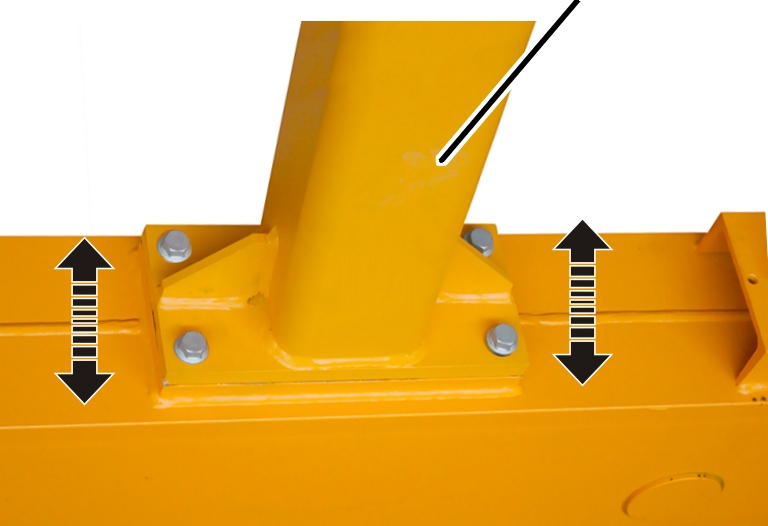

Desserrer légèrement les vis à
côtes du sommier inférieur.
Jusqu’à présent, les vis à côtes n’étaient vissées que provisoirement.
Décaler le sommier à l’intérieur
du jeu du montant vertical afin de compenser l’écart de la voie.
Répéter la marche d’essai.
|
vis à côtes |
|
|
| |
Serrer les 4 vis à côtes M16x40.
300 Nm.
─ Visser les vis à côtes uniquement avec une clé dynamométrique appropriée.
─ Ne pas utiliser de clé à chocs.
─ Ne pas visser les vis à côtes par serrage angulaire.
