Les lampes témoins doivent être montées sur les deux montants verticaux à hauteur des yeux. Elles sont allumées pendant la translation du pont et avertissent ainsi les personnes du mouvement du pont.

Les câbles de connexion de la lampe témoin et des cellules photoélectriques de la détection d’obstacle sont, depuis le haut, tirés vers le bas à travers les montants verticaux à l’aide de deux fils de traction. Les câbles de connexion des cellules photoélectriques et de la lampe témoin doivent être tirés simultanément à travers le montant vertical.

   Poser les câbles de connexion pour les cellules photoélectriques (2 unités) et la lampe témoin (1 unité) depuis la poutre principale jusqu’au montant vertical en longeant la poutre transversale extérieure.

   Fixer les câbles de connexion avec des serre-câbles sur les clips de fixation de câble sous la poutre transversale extérieure.

   L’un des deux fils de traction mène jusqu’au trou inférieur du montant vertical (trou directement au niveau du sommier inférieur). Fixer ici les deux câbles de connexion des 2 cellules photoélectriques.

   L’autre fil de traction mène jusqu’au trou central du montant vertical (trou du montant vertical à hauteur des yeux). Fixer ici le câble de connexion de la lampe témoin.

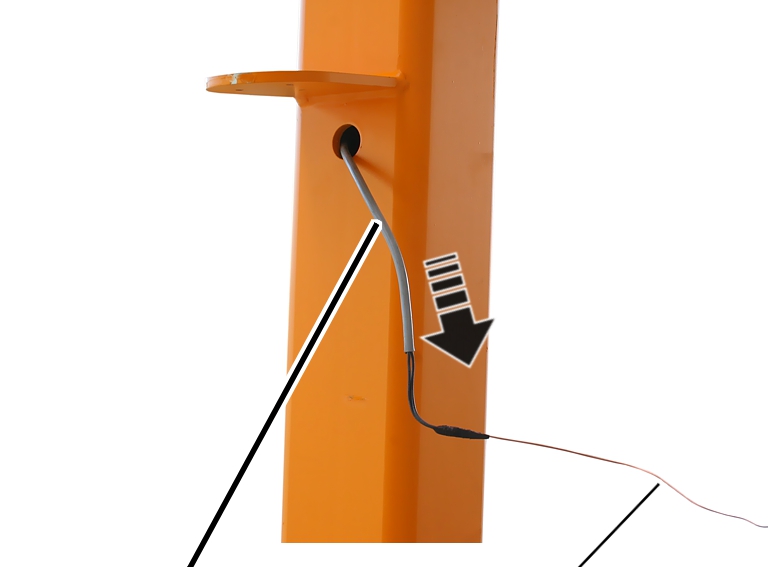

   Avec le fil de traction, tirer avec précaution le câble de connexion de la lampe témoin à travers le montant vertical.

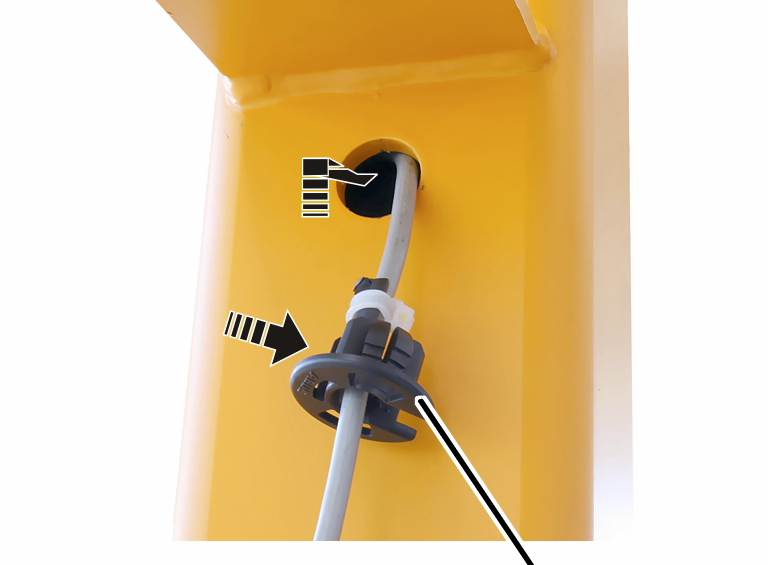

   Placer le passe-câble sur le câble de connexion.

   Fixer le passe-câble avec un serre-câble.

   Placer le passe-câble dans le trou du montant vertical.

   Démonter la lampe témoin.

   Tirer le câble de connexion par le trou arrière du montant vertical.

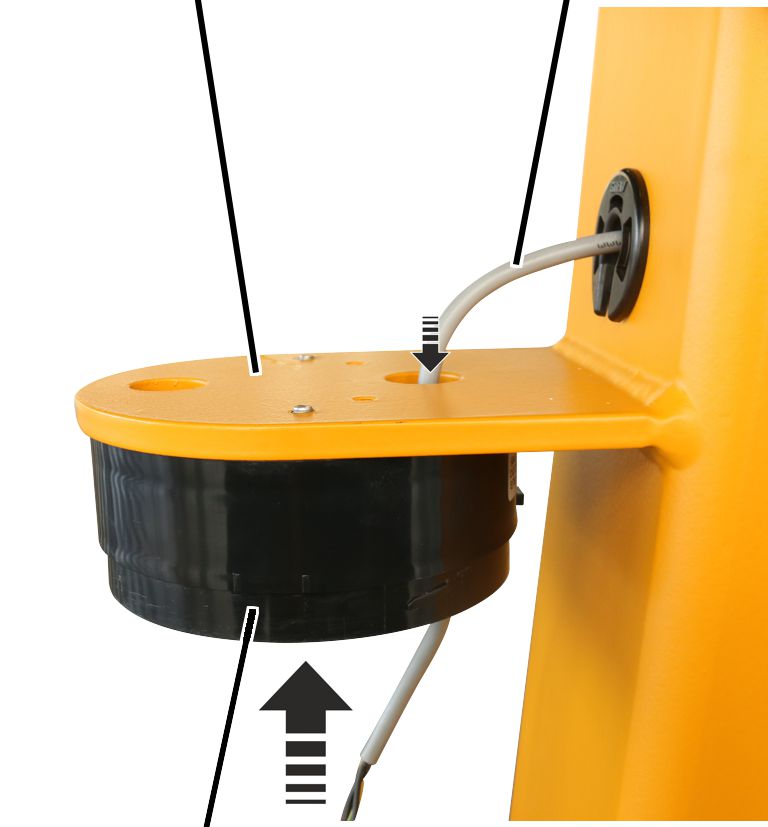

   Tirer le câble de connexion par la partie inférieure de la lampe témoin.

   Visser la partie inférieure de la lampe témoin au support situé sur le montant vertical.

   Sertir les embouts sur le câble de connexion.

   Visser la prise femelle au câble de connexion.

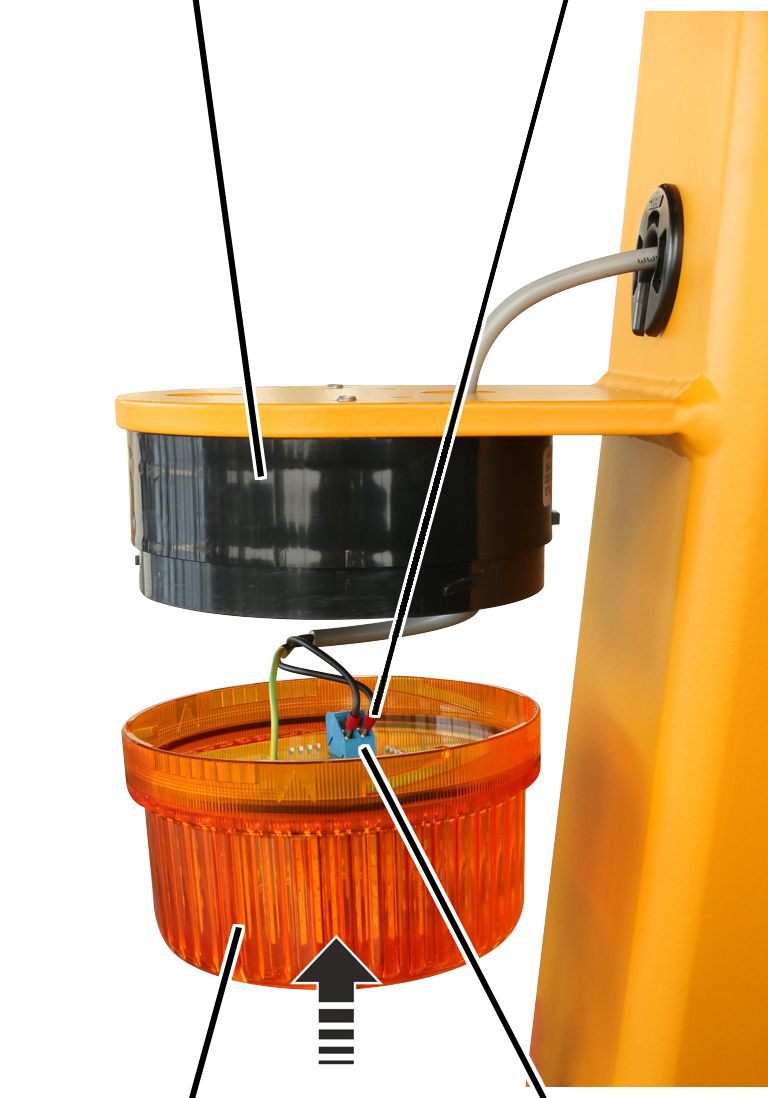

   Raccorder la prise femelle à la partie intérieure de la lampe témoin.

   Placer et visser le cache de la lampe témoin dans la partie inférieure.

Lors de l'installation de la lampe témoin, la flèche située sur le cache et le repère situé sur la partie inférieure doivent coïncider. Le cache doit s'enclencher lors du vissage.

Remarque

Pour démonter la lampe témoin, tenir enfoncé le bouton-poussoir de la partie inférieure et dévisser le cache.
