Montage et raccordement de la détection d’obstacle

Les cellules photoélectriques de la détection d’obstacle doivent être montées à l’avant et à l’arrière du sommier inférieur (deux cellules pour chaque côté). Elles détectent les obstacles situés devant le sommier et arrêtent le pont.



Passage des câbles de connexion à travers le montant vertical

Les câbles de connexion de la lampe témoin et des cellules photoélectriques de la détection d’obstacle sont, depuis le haut, tirés vers le bas à travers les montants verticaux à l’aide de deux fils de traction. Les câbles de connexion des cellules photoélectriques et de la lampe témoin doivent être tirés simultanément à travers le montant vertical.

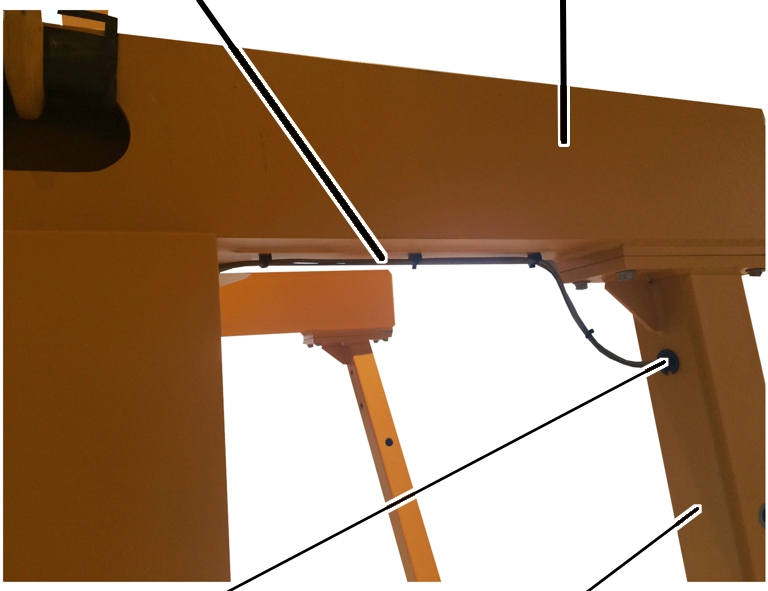

câbles de connexion

poutre transversale extérieure

Passe-câble

montant vertical

*   Poser les câbles de connexion pour les cellules photoélectriques (2 unités) et la lampe témoin (1 unité) depuis la poutre principale jusqu’au montant vertical en longeant la poutre transversale extérieure.

*   Fixer les câbles de connexion avec des serre-câbles sur les clips de fixation de câble sous la poutre transversale extérieure.

*   L’un des deux fils de traction mène jusqu’au trou inférieur du montant vertical (trou directement au niveau du sommier inférieur). Fixer ici les deux câbles de connexion des 2 cellules photoélectriques.

*   L’autre fil de traction mène jusqu’au trou central du montant vertical (trou du montant vertical à hauteur des yeux). Fixer ici le câble de connexion de la lampe témoin.

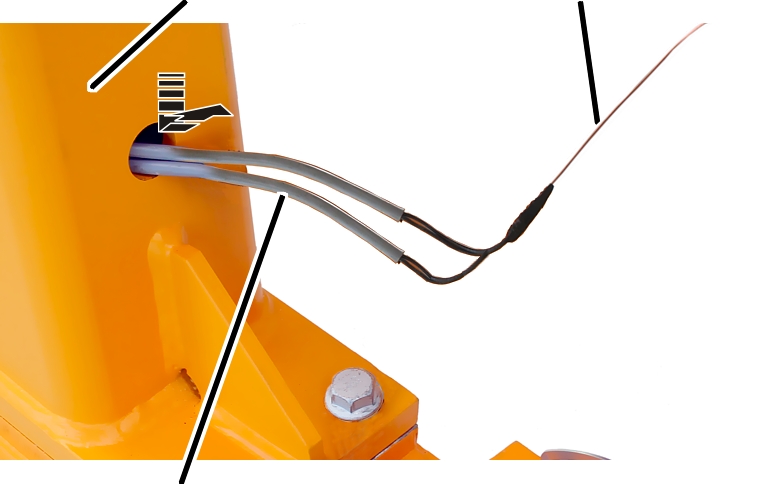

montant vertical

fil de traction

Câble de connexion



*   Avec le fil de traction, tirer avec précaution les 2 câbles de connexion des cellules photoélectriques à travers le montant vertical.

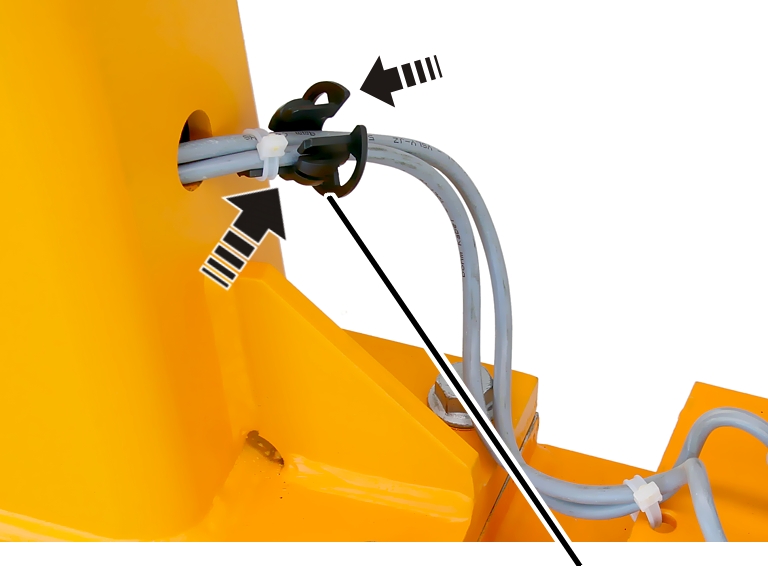

Passe-câble

*   Placer le passe-câble sur le câble de connexion.

*   Fixer le passe-câble avec un serre-câble.

*   Placer le passe-câble dans le trou du montant vertical.





Montage et raccordement des cellules photoélectriques

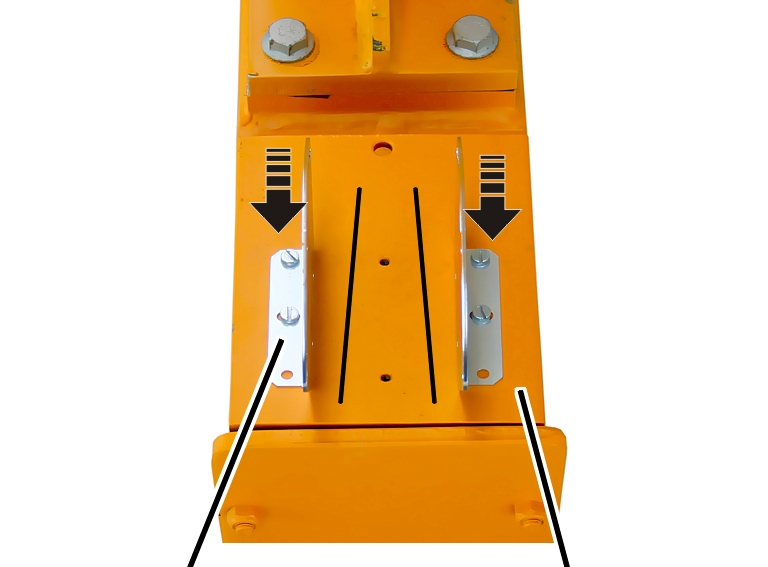

équerre de fixation

sommier inférieur

*   Positionner les 2 équerres de fixation sur le sommier inférieur comme indiqué sur l’image.

Les équerres de fixation doivent être légèrement écartées à l’extrémité du sommier.

*   Visser les équerres de fixation avec des vis à tête cylindrique M6x10 et des rondelles S6 (2 pour chaque équerre de fixation) dans les trous de vis extérieurs. 5 Nm.

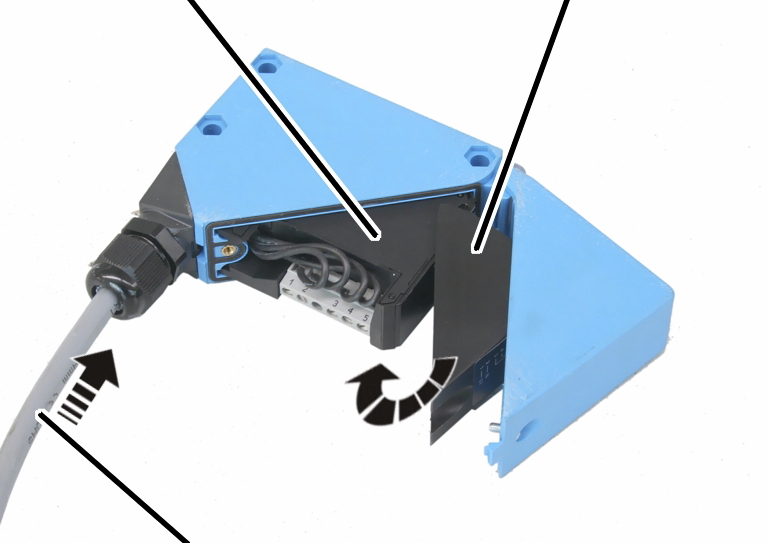

Cellule photoélectrique

couvercle intérieur

Câble de connexion



*   Poser et raccorder le câble de connexion dans la cellule photoélectrique.

*   Fermer le couvercle intérieur de la cellule photoélectrique.

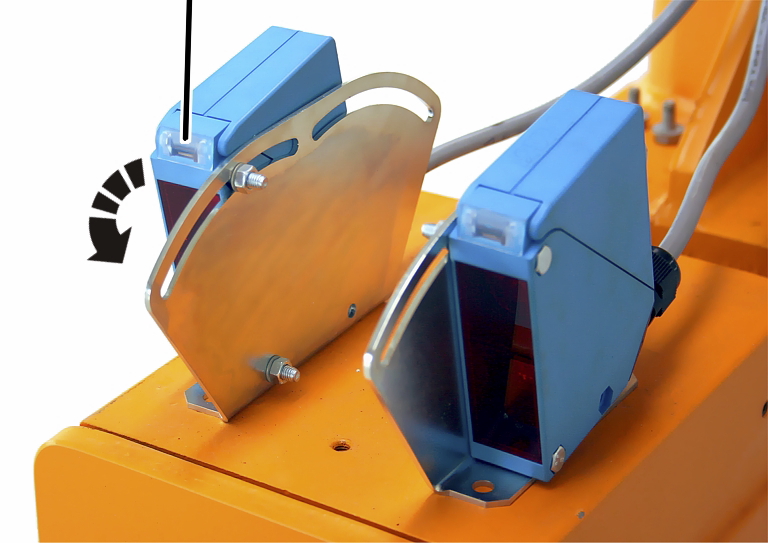

Cellule photoélectrique



*   Installer les cellules photoélectriques sur les équerres de fixation comme indiqué sur l’image.

*   Visser les cellules photoélectriques avec des vis à tête cylindrique M5x35, des rondelles S5 et des écrous hexagonaux M5. 5 Nm.





Réglage de la détection d’obstacle

Les cellules photoélectriques permettent la coupure totale du pont lorsqu’un obstacle se trouve dans son champ de déplacement. Les cellules photoélectriques doivent être orientées de manière à ce que le pont, même en cas de charge maximale (ce qui allonge la course de freinage !), s’immobilise à temps lorsque la cellule photoélectrique détecte un obstacle.

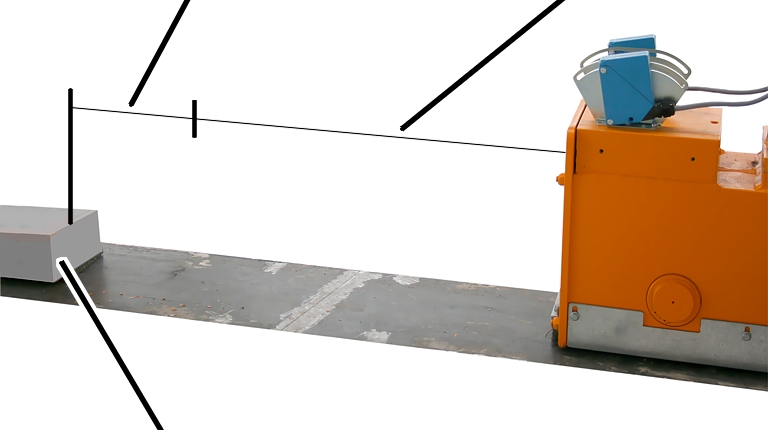

0,5 m de plus

course de freinage

obstacle



*   Déterminer la course de freinage du pont (pour une charge correspondant à la capacité maximale).

*   Poser comme obstacle un objet large et le plus plat et sombre possible (ex. : un bois équarri de couleur sombre) devant le sommier inférieur.

*   Poser d’abord l’objet de manière à ce qu’il se trouve à distance de la course de freinage devant le sommier inférieur.

*   Reculer ensuite l’objet de 0,5 m supplémentaire par rapport au sommier (distance de sécurité supplémentaire).

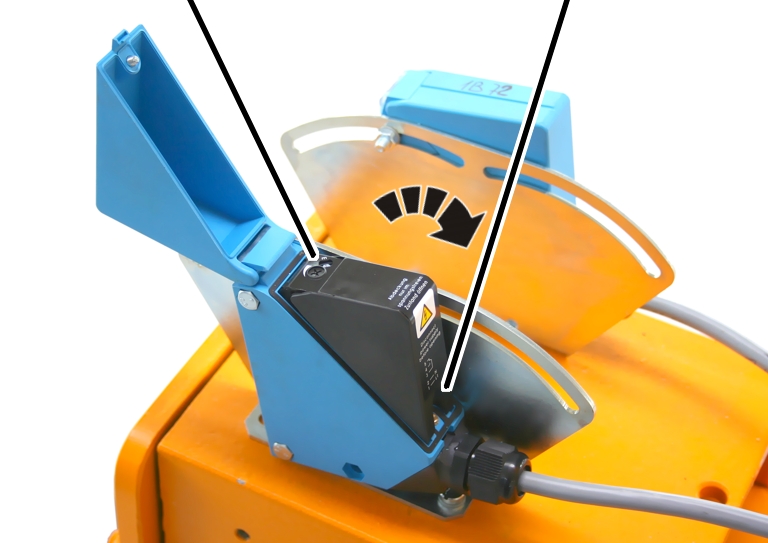

régulateur de la portée

Cellule photoélectrique

*   Placer le régulateur de portée de la cellule photoélectrique sur « maximum ».

*   Basculer la cellule photoélectrique entièrement vers l’arrière jusqu’à ce qu’elle soit presque en position horizontale.

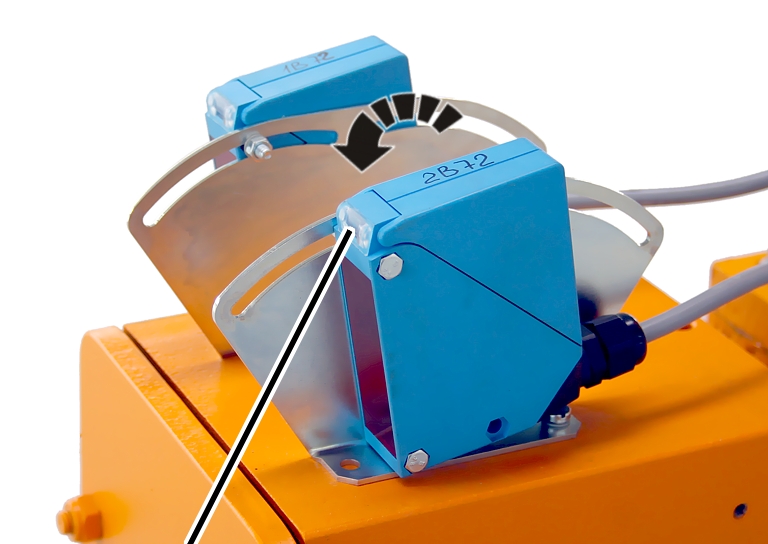

LED



*   Basculer lentement la cellule photoélectrique vers l’avant jusqu’à ce que la LED s’allume.

●   La LED de la cellule photoélectrique s’allume. La cellule photoélectrique a détecté l’objet.

*   Réduire lentement la portée de la cellule photoélectrique (tourner le régulateur de portée en direction de « minimum ») jusqu’à ce que la LED sֹ’éteigne.

●   La portée de la cellule photoélectrique est maintenant réduite de manière à ce que la cellule photoélectrique ne détecte plus l’objet.

*   Accroître lentement la portée de la cellule photoélectrique (tourner le régulateur en direction « maximum ») jusqu’à ce que la LED se rallume.

●   À présent, la portée de la cellule photoélectrique est réglée exactement sur l’objet.





*   Régler toutes les autres cellules photoélectriques selon le même principe.





Test du réglage de la détection d’obstacleTest du réglage de la détection d’obstacle

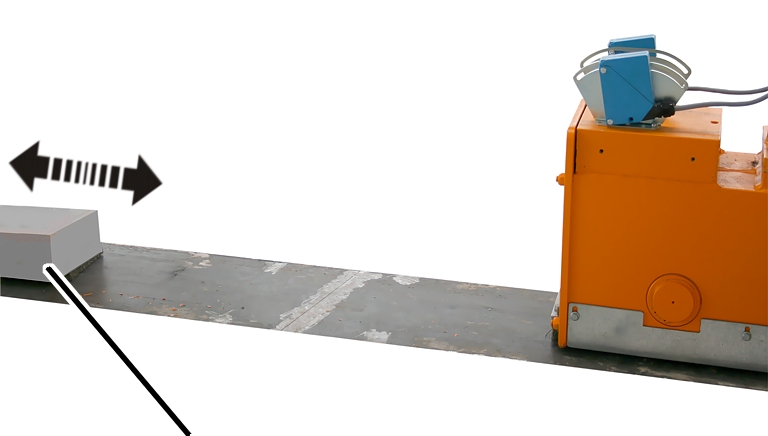

objet



*   Avancer et reculer l’objet tout en observant la LED de la cellule photoélectrique.

Lorsque l’objet est éloigné du pont, la LED de la cellule photoélectrique doit s’éteindre. Lorsque l’objet est à nouveau rapproché du pont, la LED doit se rallumer.





Montage de la tôle de protection

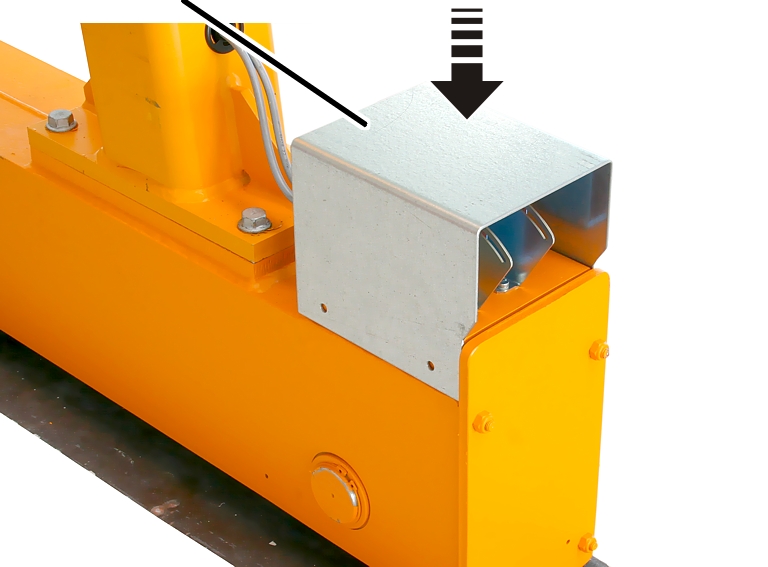

tôle de protection



*   Placer la tôle de protection sur le sommier inférieur.

*   Visser la tôle de protection avec des vis à côtes M6x12 (4 vis pour chaque tôle de protection). 19 Nm.
