Montage du galet entraîné

Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.



Les images montrent le montage d'un galet de taille 130. Le montage des galets de plus grande taille ne diffère pas de manière significative.



Montage du galet

boulon de palier

bride du palier

galet

*   Tenir le galet dans le sommier. N'importe quel côté peut être tourné vers l'intérieur ou vers l'extérieur, cela est sans importance.

*   Enfiler le boulon de palier et la bride du palier. Si nécessaire, frapper légèrement avec un marteau contre le boulon de palier et la bride du palier.







vis à côtes

*   Visser progressivement les vis à côtes.

Ø galet

Classe de résistance

Quantité

Vis

Couple de serrage

130

10.9

5x

M8x25

42 Nm

160

10.9

5x

M8x25

42 Nm

200

10.9

5x

M10x30

85 Nm

280

10.9

5x

M12x40

130 Nm

350

10.9

8x

M12x40

130 Nm

420

10.9

8x

M16x40

330 Nm





Vissage de la bride du palier

vis à côtes

*   Visser progressivement les vis à côtes.

Ø galet

Classe de résistance

Quantité

Type

Couple de serrage

130

10.9

7x

M8x25

42 Nm

160

10.9

7x

M8x25

42 Nm

200

10.9

7x

M10x30

85 Nm

280

10.9

7x

M12x40

130 Nm

350

10.9

10x

M12x40

130 Nm

420 avec motoréducteur du pont 420

10.9

10x

M16x40

330 Nm

420 avec motoréducteur du pont 420 V

10.9

10x

M16x70

330 Nm





Assemblage du sommier

vis

élément de serrage

support

Galets de guidage

*   Mettre en place les galets de guidage.

*   Bien visser les 2 vis.

Ø galet

Type

Modèle

Couple de serrage

130

M8x45

vis à côtes

42 Nm

160

M10x50

vis à côtes

85 Nm

200

M10x50

vis à côtes

85 Nm

280

M12x60

vis hexagonale

130 Nm

350

M20x75

vis hexagonale

300 Nm

420

M20x75

vis hexagonale

300 Nm





plaque de tampon



rondelle en plastique

écrou autobloquant

*   Placer la plaque de tampon sur l'axe fileté.

*   À partir de la taille 160 : insérer les rondelles en plastique (4x).

*   Visser les 4 écrous M10 autobloquants. 6 Nm.

Les écrous autobloquants ne doivent pas être réutilisés plus de 3 fois. L'utilisation d'écrous autobloquants neufs est ensuite obligatoire.





Montage du motoréducteur du pont

*   Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.

*   Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).







arbre de sortie

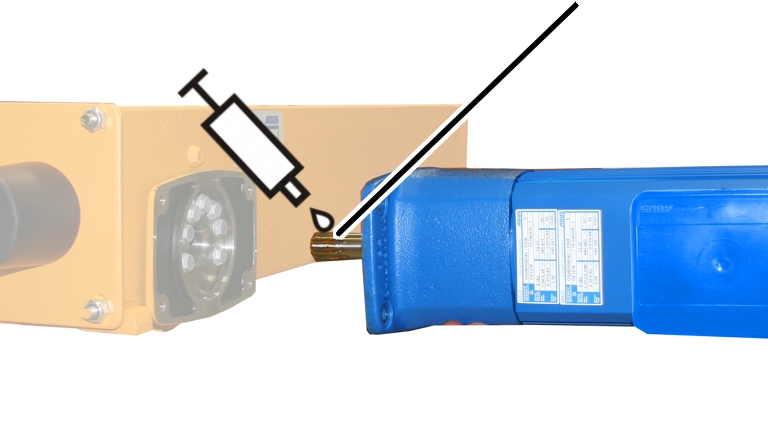

*   Lubrifier la denture sur l’arbre de sortie.

Lubrifiant : pâte haute température Fuchs Lubritech PBC 1574.





vis à côtes

Motoréducteur AZP

*   Insérer le motoréducteur dans le galet.

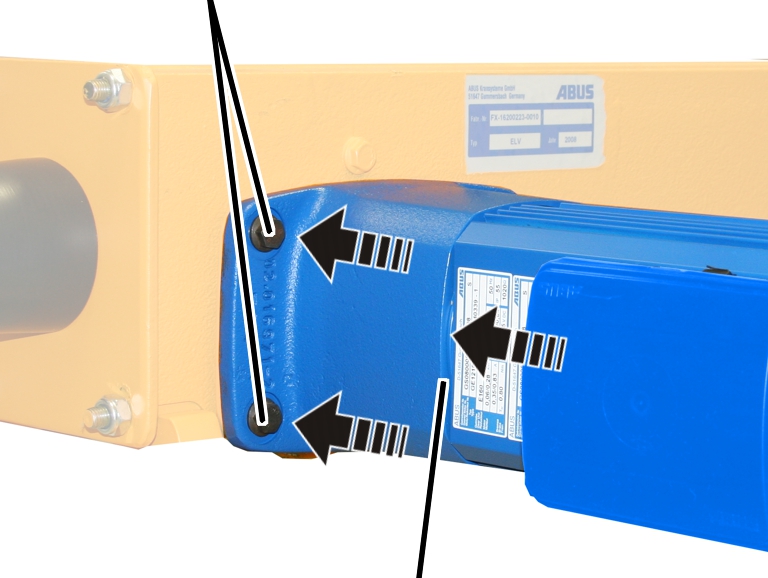

*   Visser le motoréducteur avec 4 vis à côtes.

Taille

Type

Couple de serrage

130

M8x25

35 Nm

160

M10x30

75 Nm

200

M12x30

115 Nm

280

M16x40

300 Nm





Raccordement du motoréducteur



Uniquement pour commande par contacteurs



Connecteur mâle sur le motoréducteur

Connecteur mâle sur le motoréducteur

câble de connexion du motoréducteur

redresseur du frein

*   Placer le câble de connexion du motoréducteur dans le connecteur mâle du motoréducteur.

*   Placer le redresseur du frein dans le connecteur mâle du motoréducteur.

*   Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.









Uniquement pour variateur de fréquence



Connecteur mâle sur le motoréducteur

Connecteur mâle sur le motoréducteur

Connecteur femelle pour motoréducteur

Connecteur femelle pour le frein

*   Enfoncer le connecteur femelle pour le motoréducteur sur le connecteur mâle sur le motoréducteur.

*   Enfoncer le connecteur femelle pour le frein sur le connecteur mâle sur le motoréducteur.





connecteur enfichable

passe-câble

clip de blindage

Câble de connexion

*   Pousser l'extrémité avant du câble de connexion (la gaine qui entoure le blindage est retirée à cet endroit) dans le clip de blindage.

*   Fixer le câble de connexion au clip de blindage avec un serre-câble.

*   Placer les connecteurs enfichables et le câble de connexion dans le boîtier de connecteur.







Fermeture du boîtier du connecteur



plaque intermédiaire

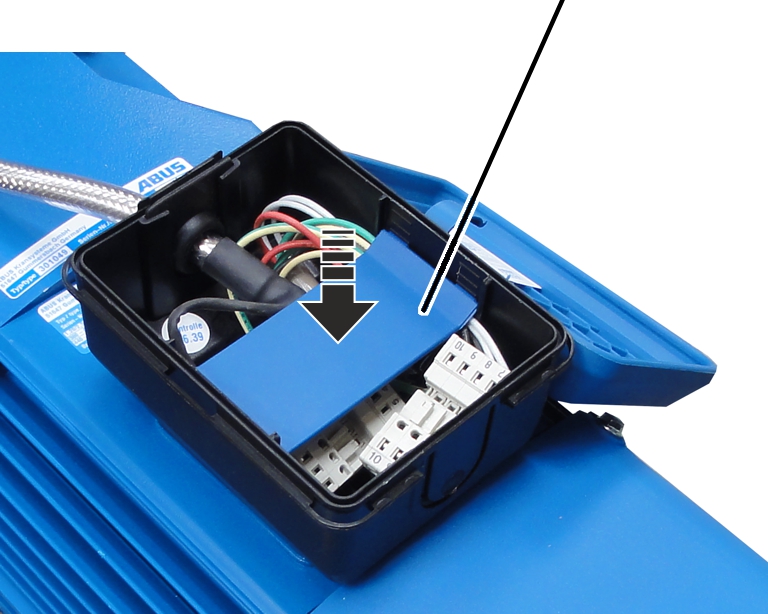

*   Enfoncer la plaque intermédiaire.

*   Fermer le couvercle du logement.





Contrôle du pont

*   Replacer le pont sur le chemin de roulement.

*   Mettre le pont en service.

*   Contrôler le fonctionnement du galet.
