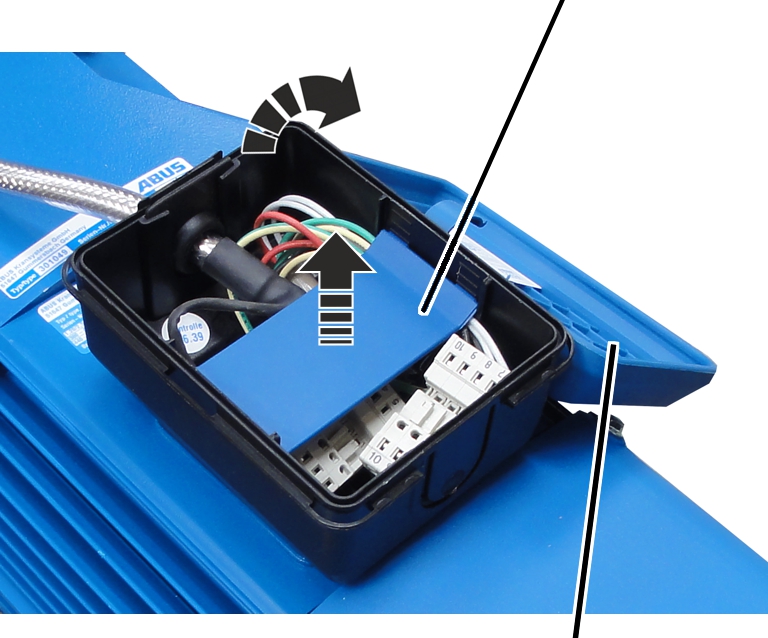

plaque intermédiaire
couvercle du boîtier
|
|
plaque intermédiaire |
|
| |
|
|
couvercle du boîtier |
Ouvrir le couvercle du
logement.
Retirer la plaque
intermédiaire.
|
|

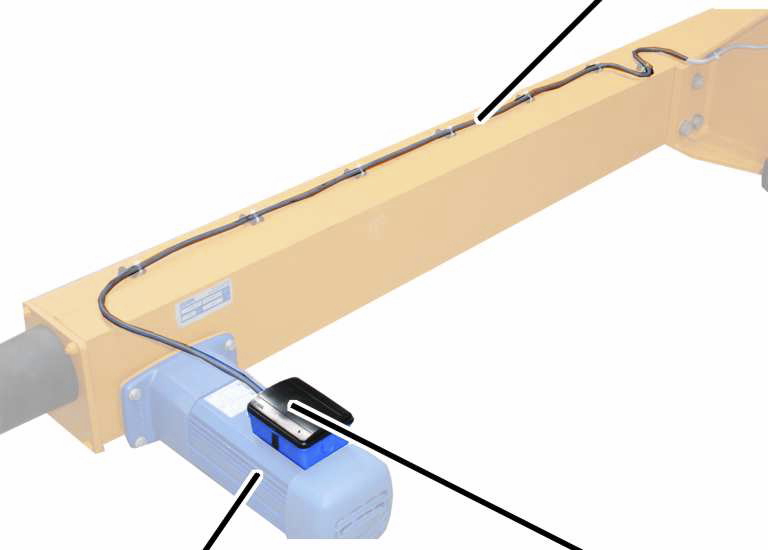

Câble de connexion |
|
| |
|
motoréducteur du pont |
boîtier du connecteur |
Pose du câble de connexion du
motoréducteur.
Placer le câble de connexion
dans le boîtier du connecteur.
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
câble de connexion du motoréducteur |
redresseur du frein |
Placer le câble de connexion du motoréducteur
dans le connecteur mâle du motoréducteur.
Placer le redresseur du frein
dans le connecteur mâle du motoréducteur.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
Connecteur femelle pour motoréducteur |
Connecteur femelle pour le frein |
Enfoncer le connecteur femelle
pour le motoréducteur sur le connecteur mâle sur le motoréducteur.
Enfoncer le connecteur femelle
pour le frein sur le connecteur mâle sur le motoréducteur.
|
connecteur enfichable |
passe-câble |
|
| |
|
clip de blindage |
Câble de connexion |
Pousser l'extrémité avant du
câble de connexion (la gaine qui entoure le blindage est retirée à cet endroit)
dans le clip de blindage.
Fixer le câble de connexion au
clip de blindage avec un serre-câble.
Placer les connecteurs
enfichables et le câble de connexion dans le boîtier de connecteur.
|
|
plaque intermédiaire |
|
| |
Enfoncer la plaque
intermédiaire.
Fermer le couvercle du
logement.
|
| ||
|
| ||
|
|

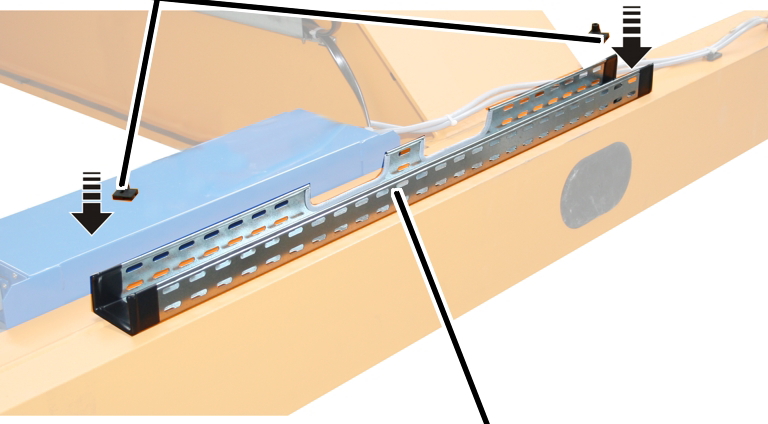

rail oméga pour installation | |
Placer le rail oméga pour
installation électrique du coffret électrique du pont sur les boulons du
sommier
Fixer le canal d'installation
avec les attache-câbles.
|

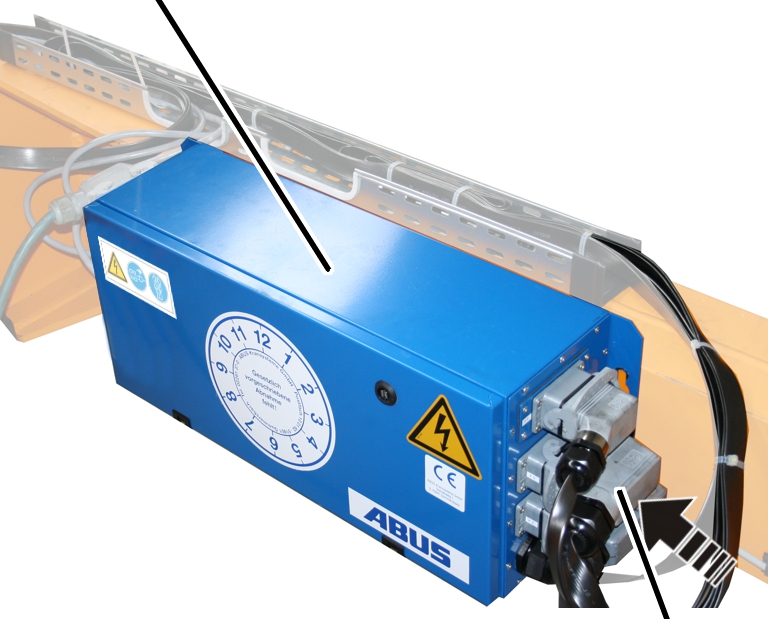

coffret électrique du pont |
| |
|
| ||
|
|
connecteur et accouplements | |
Enficher les connecteurs et les
prises femelles dans les prises de courant du coffret électrique du pont.
Placer les câbles de connexion
dans le canal à câbles.
Fixer les câbles de connexion
avec des serre-câbles.
Si les tampons de sécurité ne sont pas montés :
|

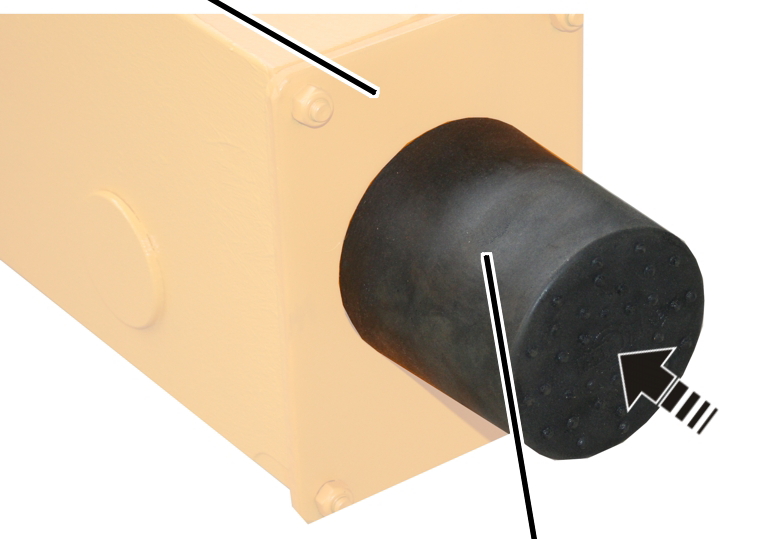

plaque de tampon |
| |
|
| ||
|
|
tampon de sécurité | |
Visser les tampons de sécurité
dans les plaques de tampon. Environ 30 Nm.
Le tampon de sécurité doit être en contact avec la plaque de tampon et la présence d'un espace n'est pas autorisée ; la jonction serait sinon interceptée par la vis et non par le tampon de sécurité.
La protection anti-soulèvement doit d’abord être démontée afin que le pont puisse ensuite être soulevé sans difficulté sur le chemin de roulement.
|

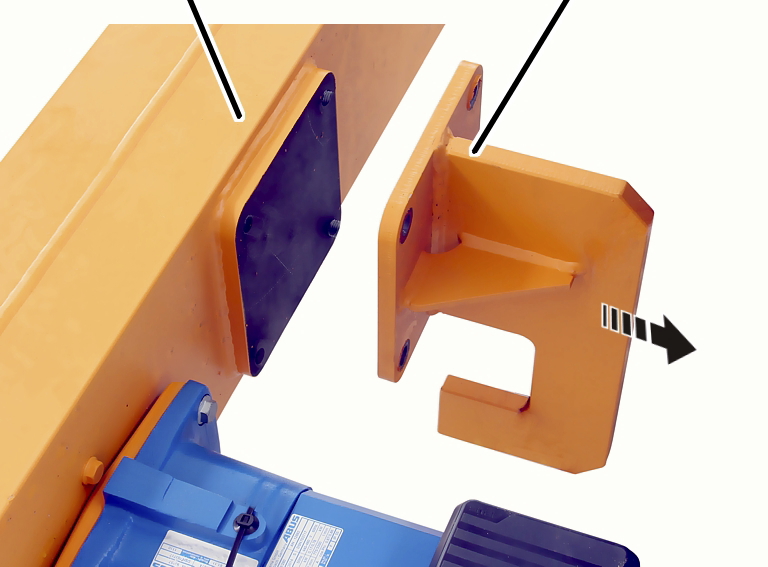

sommier supérieur |
protection anti-soulèvement |
|
| |
Démonter la protection
anti-soulèvement du sommier supérieur.
