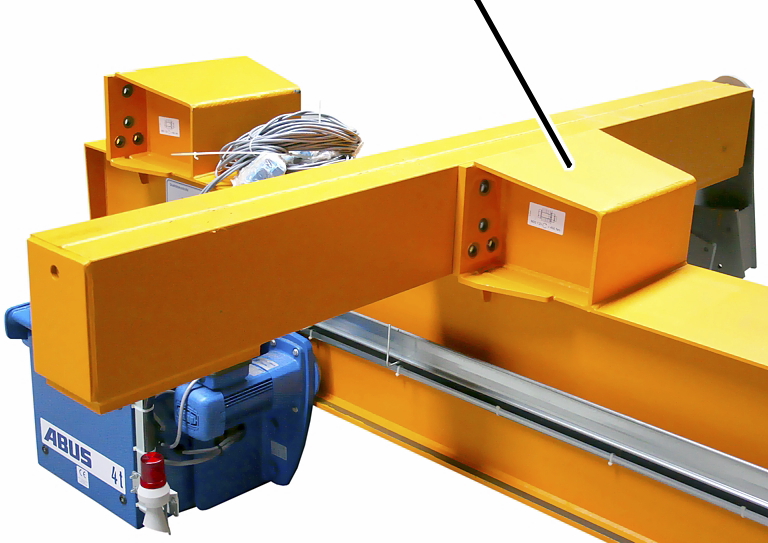

Tenir compte de la lettre d’identification A ou B et chercher la poutre transversale pour la console de raccordement intérieure.

   Placer la poutre transversale sur la console de raccordement intérieure.

   Placer la plaque de fixation dans la poutre transversale et la tenir exactement comme l’exige le gabarit des trous.

   Enfiler les rondelles sur les vis à haute résistance ; le chanfrein (biseau) doit être tourné en direction de la tête des vis.

   Placer de l'extérieur les vis à haute résistance et les rondelles dans les trous de vis et visser sans serrer.

─     Visser les vis à haute résistance uniquement avec une clé dynamométrique appropriée.

─     Ne pas utiliser de clé à chocs.

─     Ne pas visser les vis à haute résistance par serrage angulaire.

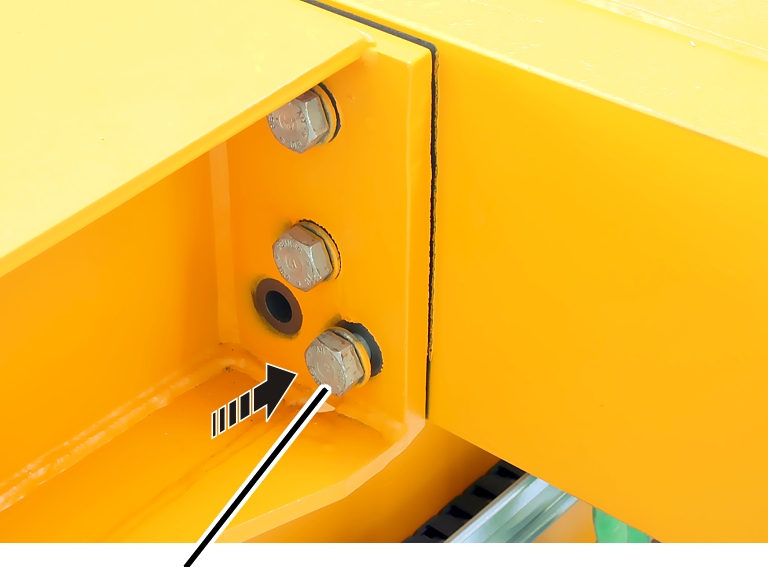

   Visser d’abord les vis à haute résistance centrales des deux côtés (à gauche et à droite de la poutre transversale). 300 Nm avec clé dynamométrique.

   Visser ensuite les autres vis à haute résistance en alternant les côtés gauche et droit. 300 Nm avec clé dynamométrique.

   Visser ensuite définitivement toutes les vis à haute résistance dans le même ordre. 450 Nm avec clé dynamométrique.

Remarque

À l'aide d'un marqueur permanent, tracer sur les vis à haute résistance une ligne continue allant de la tête de vis à la plaque métallique en passant par la rondelle. Cela permet de prouver que toutes les vis à haute résistance ont été serrées au couple de serrage.

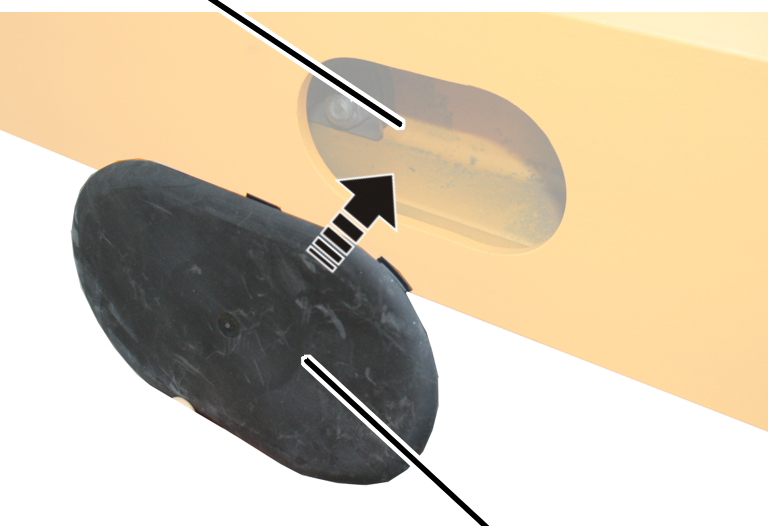

   Fermer le trou de visite avec le couvercle de fermeture.
