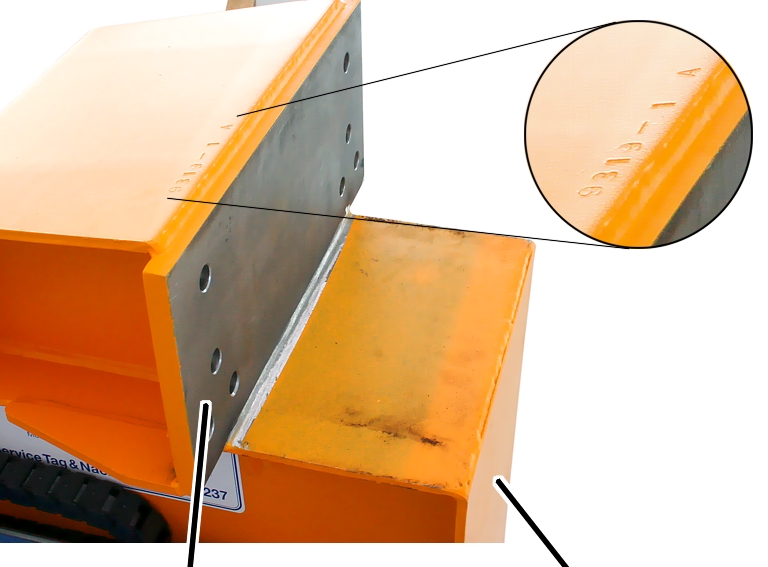

console de raccordement extérieure
extrémité de la poutre principale
|
| |
|
console de raccordement extérieure |
extrémité de la poutre principale |
Tenir compte de la lettre
d’identification A ou B et chercher la poutre transversale pour la console de
raccordement extérieure.
La poutre transversale doit être vissée aux montants verticaux (étape suivante) mais pas encore à la console de raccordement.
|
|
poutre transversale extérieure |
|
| |
Suspendre à un pont et en
position horizontale la poutre transversale préalablement recherchée ;
l’amener à l’extrémité supérieure des montants verticaux.
Visser la poutre transversale
avec 4 vis à côtes M16x40. 300 Nm.
─ Visser les vis à côtes uniquement avec une clé dynamométrique appropriée.
─ Ne pas utiliser de clé à chocs.
─ Ne pas visser les vis à côtes par serrage angulaire.
