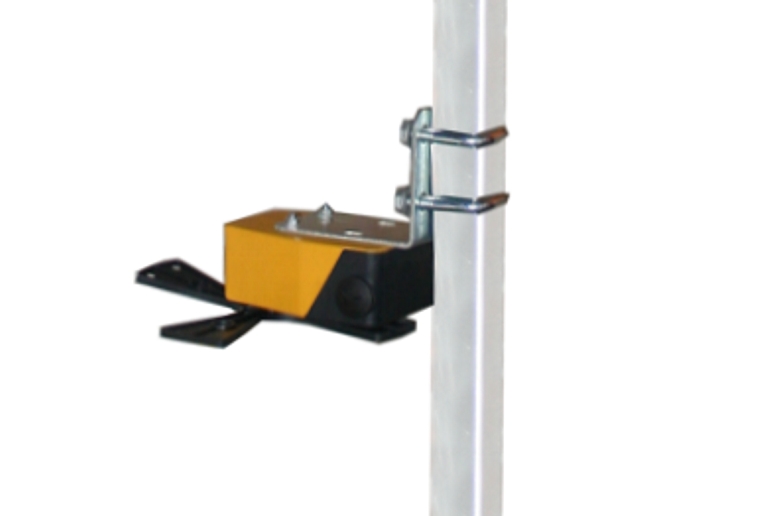

Liste des couples de serrage des vis

Cette liste indique uniquement les principaux vissages.

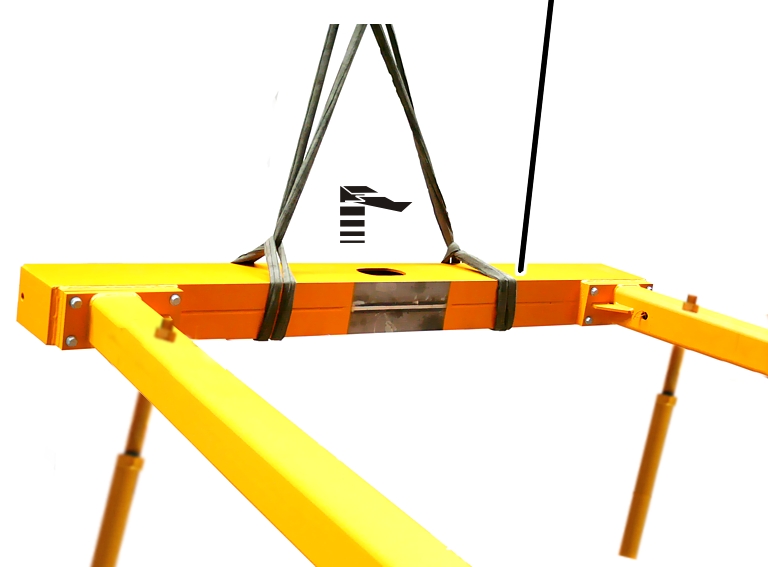

Poutre transversale intérieure et poutre transversale extérieure

Contrôler les vis à haute résistance : les vis à haute résistance doivent remplir les critères suivants :

	Matériau	Taille	Lubrification
Vis à haute résistance (hexagonale)	10.9 HR tZn	M20
Rondelle	C 45 HR tZn	HR 21	MoS2
Écrou à haute résistance (hexagonal)	10 HR tZn	M20	MoS2

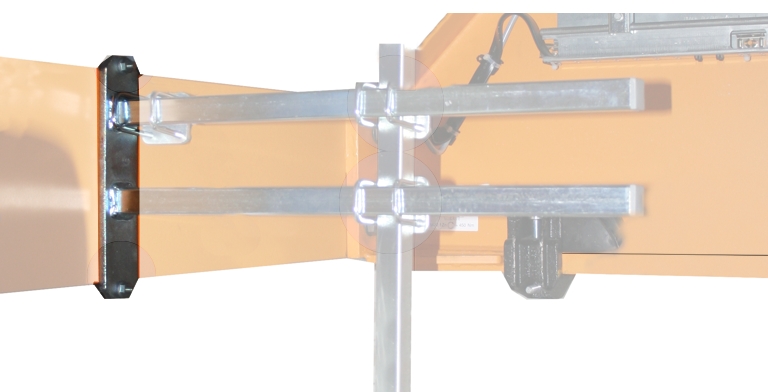

─ Les vis à haute résistance et la plaque de fixation avec les écrous à haute résistance ne doivent pas être serrées plus de deux fois avec le couple de serrage. Si elles ont été serrées plus de deux fois avec le couple de serrage, les vis à haute résistance et les plaques de fixation avec les écrous à haute résistance doivent être jetées.

S'il s'avérait nécessaire de dévisser les vis à haute résistance pendant le montage, vous pouvez réutiliser une seule fois les mêmes vis à haute résistance, sans quoi la lubrification ne suffirait plus !

─ Les écrous à haute résistance et les rondelles doivent être galvanisés et lubrifiés au MoS2.

─ Il est interdit de réutiliser les vis à haute résistance qui sont restées installées longtemps sur un pont.

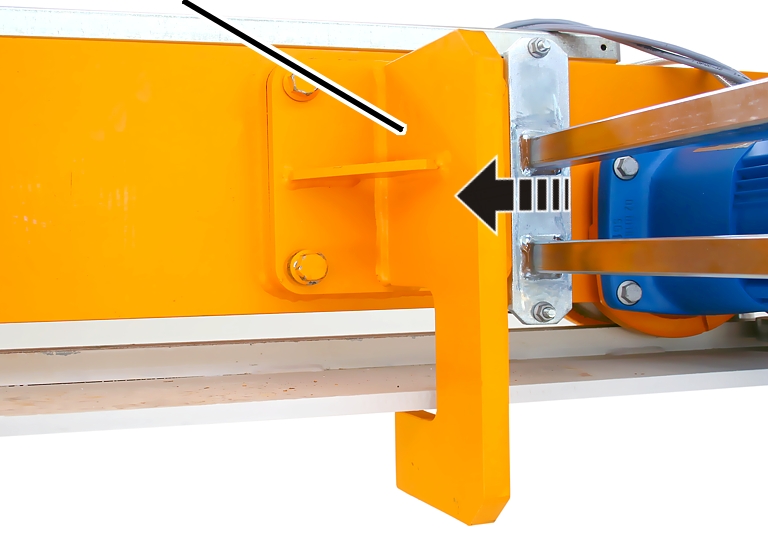

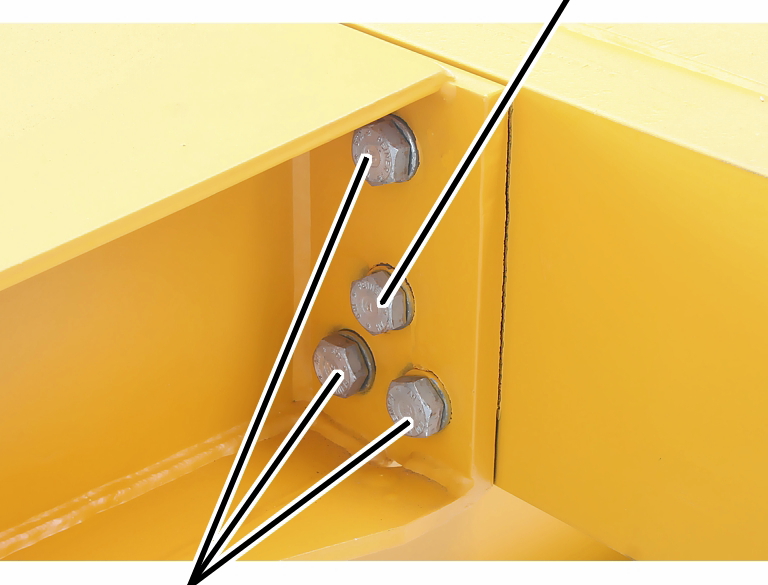

	vis à haute résistance centrale

vis à haute résistance restantes

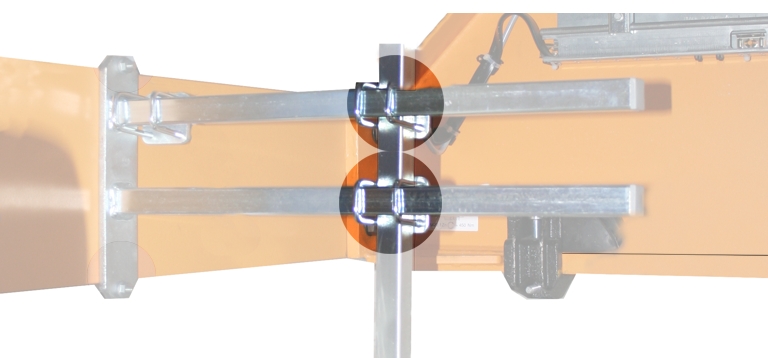

─ Visser les vis à haute résistance uniquement avec une clé dynamométrique appropriée.

─ Ne pas utiliser de clé à chocs.

─ Ne pas visser les vis à haute résistance par serrage angulaire.

Visser d’abord les vis à haute résistance centrales des deux côtés (à gauche et à droite de la poutre transversale). 300 Nm avec clé dynamométrique.

Visser ensuite les autres vis à haute résistance en alternant les côtés gauche et droit. 300 Nm avec clé dynamométrique.

Visser ensuite définitivement toutes les vis à haute résistance dans le même ordre. 450 Nm avec clé dynamométrique.

Remarque

À l'aide d'un marqueur permanent, tracer sur les vis à haute résistance une ligne continue allant de la tête de vis à la plaque métallique en passant par la rondelle. Cela permet de prouver que toutes les vis à haute résistance ont été serrées au couple de serrage.
