plaque de tampon
rondelle en plastique
écrou autobloquant
Les surfaces de roulement des galets s’usent durant le fonctionnement. Cela entraîne une réduction du diamètre des galets.
|
plaque de tampon |
|
|
| |
|
rondelle en plastique |
écrou autobloquant |
Dévisser les 4 écrous autobloquants.
À partir de la taille 160 : retirer les rondelles (x4) en
plastique.
Retirer la plaque de tampon.
|
|

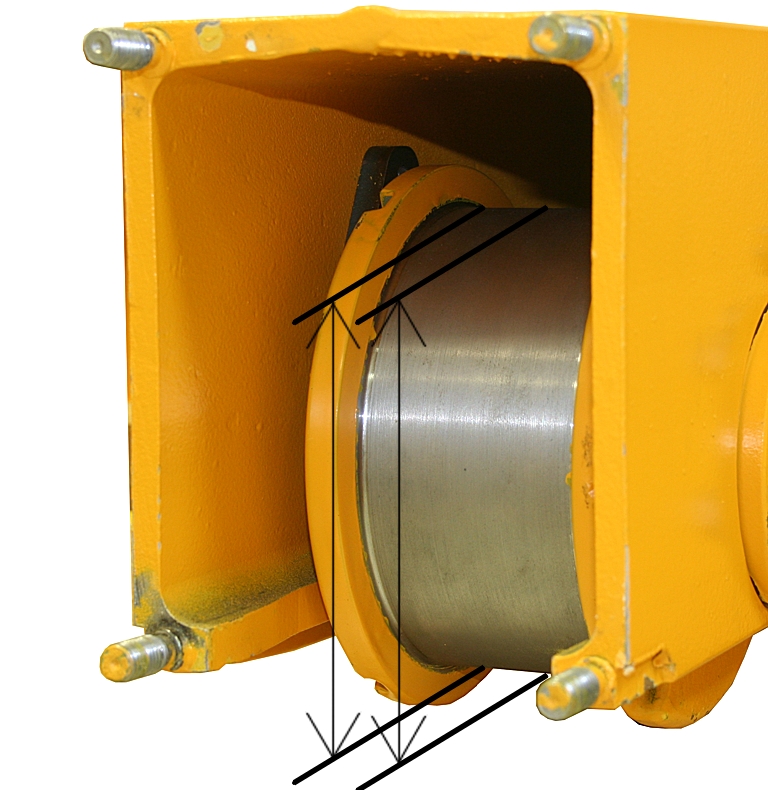

Mesurer le diamètre du galet à
plusieurs endroits de la circonférence du galet.
Le diamètre ne doit pas être inférieur au diamètre indiqué dans le
tableau.
Si le diamètre est inférieur, le galet doit être remplacé.
|
Taille |
Usure maximale autorisée |
Diamètre minimum du galet |
|
130 |
-3 mm |
127 mm |
|
160 |
-3 mm |
157 mm |
|
200 |
-4 mm |
196 mm |
|
280 |
-5 mm |
275 mm |
|
350 |
-5 mm |
345 mm |
|
420 |
-5 mm |
415 mm |
|
500 |
-5 mm |
495 mm |
De plus, les galets entraînés du pont doit avoir un diamètre aussi égal que possible afin que le pont roule de façon régulière sur le chemin de roulement.
C’est pourquoi la différence de diamètre sur les galets entraînés (côté opposé) est limitée.
Déterminer la différence de diamètre sur les galets entraînés (côté
opposé).
La différence de diamètre ne doit pas dépasser la différence indiquée dans le tableau.
Si la différence de diamètre est supérieure, les galets doivent être remplacés.
|
Taille |
Dans le cas d'un pont peu sollicité (utilisation correspondant à S2 ou B3) |
Dans le cas d'un pont fortement sollicité (utilisation correspondant à S3 ou B4) |
|
130 |
2 mm |
1 mm |
|
160 |
2 mm |
1 mm |
|
200 |
2 mm |
1 mm |
|
280 |
3 mm |
1,5 mm |
|
350 |
3 mm |
1,5 mm |
|
420 |
3 mm |
1,5 mm |
|
500 |
3 mm |
1,5 mm |
Différence de diamètre maximale des deux galets entraînés.
